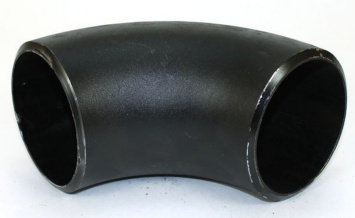

90度对焊弯头是一种管件，其角度为90度，主要用于改变管道的走向。对焊是指将弯头与管道通过焊接的方式连接在一起，这种连接方式能够提供较高的强度和密封性。在管道系统中，当需要使流体方向垂直改变时，90度对焊弯头就起到了关键的作用。
对焊弯头广泛应用于建筑、暖通、化工、石油、天然气、制药、自动化和机械工程等行业的管道系统中。在提供方便的连接方式的同时，还能够确保流体和气体能够在管道中顺利流动并按指定方向传输。
对焊弯头的尺寸
对焊弯头的尺寸多样，由1/2”到80”壁厚为 SCH10，SCH20 STD，SCH40，SCH60，SCH80，SCHXS，SCH100，SCH120，SCH140，SCH160，SCHXXS.

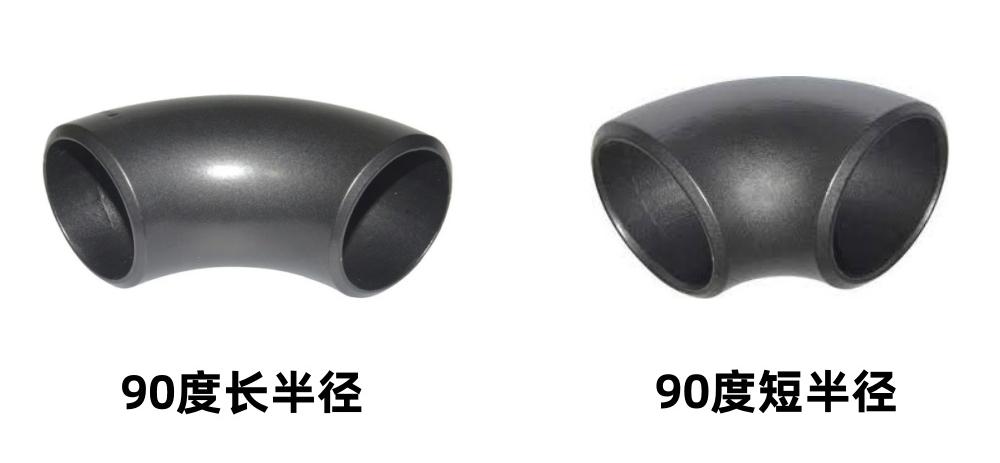

90度对焊弯头分为长半径和短半径，常用的是90度长半径弯头，我们可以为海外项目提供无缝和焊接的碳钢、不锈钢和铝弯头。
90度长半径弯头的尺寸
DN | NPS | OD | A | |
LR | SR | |||
15 | 1/2 | 21.3 | 38 | 25 |
20 | 3/4 | 26.7 | 38 | 25 |
25 | 1 | 33.4 | 38 | 25 |
32 | 1-1/4 | 42.2 | 48 | 32 |
40 | 1-1/2 | 48.3 | 57 | 38 |
50 | 2 | 60.3 | 76 | 51 |
65 | 2-1/2 | 73.0 | 95 | 64 |
80 | 3 | 88.9 | 114 | 76 |
90 | 3-1/2 | 101.6 | 133 | 89 |
100 | 4 | 114.3 | 152 | 102 |
125 | 5 | 141.3 | 190 | 127 |
150 | 6 | 168.3 | 229 | 152 |
200 | 8 | 219.1 | 305 | 203 |
250 | 10 | 273.0 | 381 | 254 |
300 | 12 | 323.8 | 457 | 305 |
350 | 14 | 355.6 | 533 | 356 |
550 | 22 | 559.0 | 838 | 559 |
600 | 24 | 610.0 | 914 | 610 |
90度对焊弯头（长半径）的重量表
DN | NPS | Sch10 | Sch20 | Sch30 | STD | Sch40 | Sch60 | XS | Sch80 | Sch100 | Sch120 | Sch160 | XXS |
15 | 1/2 | 0.06 | - | 0.07 | 0.08 | 0.08 | - | 0.11 | 0.11 | - | - | 0.13 | 0.17 |
20 | 3/4 | 0.08 | - | 0.09 | 0.11 | 0.11 | - | 0.14 | 0.14 | - | - | 0.19 | 0.24 |
25 | 1 | 0.13 | - | 0.14 | 0.16 | 0.16 | - | 1.12 | 1.12 | - | - | 0.28 | 0.36 |
32 | 1 1/4 | 0.21 | - | 0.24 | 0.28 | 0.28 | - | 0.24 | 0.24 | - | - | 0.47 | 0.64 |
40 | 1 1/2 | 0.28 | - | 0.35 | 0.4 | 0.4 | - | 0.53 | 0.53 | - | - | 0.71 | 0.94 |
50 | 2 | 0.47 | - | 0.59 | 0.71 | 0.71 | - | 0.98 | 0.98 | - | - | 1.46 | 1.76 |
65 | 2 1/2 | 0.79 | - | 1.32 | 1.42 | 1.42 | - | 1.87 | 1.87 | - | - | 2.45 | 3.35 |
80 | 3 | 1.16 | - | 1.95 | 2.22 | 2.22 | - | 3.01 | 3.01 | - | - | 4.20 | 5.45 |
90 | 3 1/2 | 1.55 | - | 2.62 | 3.12 | 3.12 | - | 4.28 | 4.28 | - | - | - | - |
100 | 4 | 2.02 | - | 3.39 | 4.22 | 4.22 | - | 5.86 | 5.86 | - | 7.44 | 8.81 | 10.8 |
125 | 5 | 3.46 | - | - | 7.15 | 7.15 | - | 10.2 | 10.2 | - | 13.2 | 16.1 | 18.9 |
150 | 6 | 4.98 | - | - | 11.2 | 11.2 | - | 16.8 | 16.8 | - | 21.4 | 26.7 | 31.3 |
200 | 8 | 9.57 | 17.6 | 19.4 | 22.4 | 22.4 | 28.0 | 34.1 | 34.1 | 40 | 47.7 | 58.6 | 56.9 |
250 | 10 | 16.7 | 27.5 | 33.6 | 39.7 | 39.7 | 53.7 | 53.7 | 63.2 | 75.5 | 87.6 | 113 | 102 |
300 | 12 | 25.9 | 39.3 | 51.5 | 58.3 | 62.9 | 86 | 76.9 | 104 | 126 | 148 | 188 | 148 |
350 | 14 | 34.7 | 62.5 | 74.9 | 74.9 | 87.1 | 117 | 98.9 | 146 | 180 | 207 | 259 | - |
400 | 16 | 45.4 | 82.0 | 98.3 | 98.3 | 130 | 169 | 130 | 215 | 259 | 302 | 385 | - |
450 | 18 | 56.2 | 104 | 145 | 125 | 185 | 244 | 165 | 302 | 367 | 431 | 545 | - |
500 | 20 | 82.2 | 154 | 204 | 154 | 242 | 326 | 204 | 410 | 502 | 581 | 744 | - |
550 | 22 | 143 | 187 | 248 | 187 | - | 426 | 248 | 541 | 654 | 763 | 974 | - |
600 | 24 | 170 | 223 | 331 | 223 | 403 | 561 | 295 | 698 | 865 | 1011 | 1277 | - |
对焊弯头的材质
90度对焊弯头的材质可分为碳钢，合金钢，不锈钢，双相不锈钢等。
碳钢：ASTM A234 WPB / WPC
ASTM 420 WPL 3 / 6 / 9
A860 WPHY 42 / 46 / 52 / 56 / 65 / 70
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Cb | V |
ASTM A234 WPB | MIN | 0.29 | 0.10 | |||||||||
MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | / | 0.08 | ||
ASTM A420 WPL6 | MIN | 0.50 | 0.15 | |||||||||
MAX | 0.30 | 1.35 | 0.035 | 0.040 | 0.40 | 0.40 | 0.30 | 0.12 | 0.40 | 0.02 | 0.08 | |
API 5L X42 | MIN | |||||||||||
MAX | 0.160 | 1.650 | 0.02 | 0.01 | 0.450 | 0.07 |
碳钢具有一定的韧性，这意味着它在受到冲击或震动时，不会轻易发生脆性断裂。
合金钢：A234 WP5 / WP9 / WP11 / WP12 / WP22 /WP 91 / WP92
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo |
ASTM A234 WP12 | MIN | 0.050 | 0.30 | 0.80 | 0.440 | |||
MAX | 0.200 | 0.80 | 0.045 | 0.045 | 0.60 | 1.25 | 0.650 | |
ASTM A234 WP11 CL1 | MIN | 0.050 | 0.30 | 0.50 | 1.00 | 0.440 | ||
MAX | 0.150 | 0.60 | 0.030 | 0.030 | 1.00 | 1.50 | 0.660 |
合金钢通过添加合金元素（如铬、钼、镍等），其原子结构发生改变，从而提高了材料的强度和硬度。
不锈钢：A403 WP304/304L/304H - WP316/316L - WP317 - WP310S - WP321 - WP347 - WP904L
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 |
不锈钢含有铬（Cr）元素，铬能在不锈钢表面形成一层致密的氧化铬（Cr₂O₃）保护膜。这层膜阻止了氧气、水分和其他腐蚀性物质与金属基体的进一步接触，从而使不锈钢具有良好的耐腐蚀性。
双相不锈钢：A815 WPS32205/32750/31803/32760
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Ni | Mo | N | Cu |
ASTM A815 UNS 31803 | MIN | ||||||||||
MAX | 0.03 | 2.0 | 0.030 | 0.020 | 1.0 | 23 | 6.5 | 3.5 | 0.20 | ||
ASTM A815 UNS 32750 | MIN | 24.00 | 6.00 | 3.00 | 0.24 | ||||||
MAX | 0.03 | 1.20 | 0.04 | 0.02 | 0.80 | 26.00 | 8.00 | 5.00 | 0.32 | 0.50 |
双相不锈钢中的铁素体和奥氏体相比例大致相等，这种双相结构赋予了材料独特的性能。铁素体相提供了较高的强度和良好的耐氯化物应力腐蚀开裂性能，奥氏体相则赋予材料较好的韧性和可加工性。
