今年年初，我们顺利完成了与玻利维亚客户合作的出口订单。这批订单的产品为90度与180度碳钢对焊弯头，材质选用美标ASTM A234 WPB普通碳钢。按照客户要求，这批对焊弯头需严格按照客户提供的图纸进行加工，基础尺寸参照ASME B16.9对焊管件标准，同时根据客户实际使用场景做出了细节上的调整。其中，180度对焊弯头的背面至端面高度在原标基础上有所降低，主要目的是为了符合工业管道系统中的安装空间与连接要求。
ITEM | Description | QTY | Unit |
1 | Elbow 180 BW 3" SCH80 A234 WPB as per drawing | 315 | PCS |
2 | Elbow 90 LR BW 3" SCH 80 A234 WPB as per drawing | 65 | PCS |
合计 | 380 | PCS | |
在接到订单后，我们与客户就图纸参数进行了深入沟通与确认，确保每一项调整都清晰明确。ASTM A234 WPB材质对焊弯头是我们长期批量生产的主要产品之一，我们对材料特性与加工工艺已非常成熟，因此整个生产环节推进顺利，按时按质完成了全部产品制造。

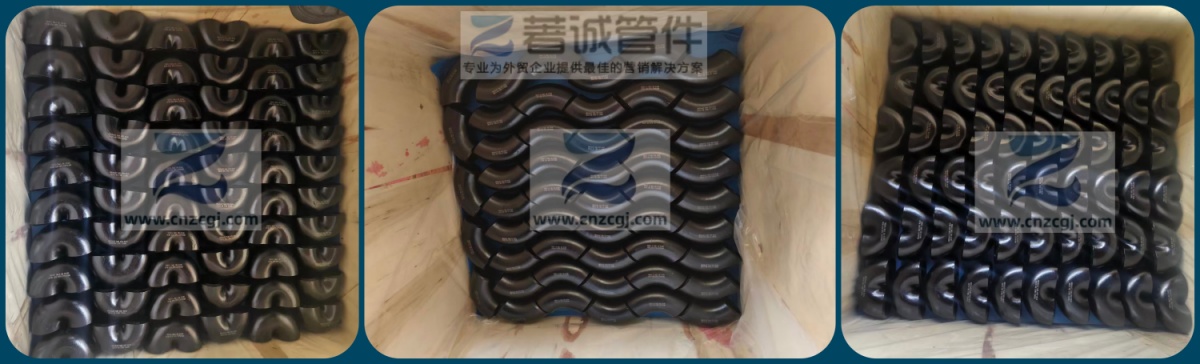

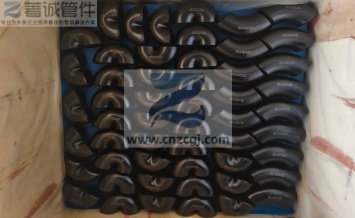

在包装与运输环节，我们为这批产品定制了出口专用木箱，并在木箱内部采用分层打包与内部加固结构，确保弯头在长途运输过程中不发生碰撞、变形或表面损伤，充分保障了产品抵达客户现场时的完好状态。
此次与玻利维亚客户的顺利合作，再次验证了我们在美标碳钢对焊管件定制领域的专业能力——无论是标准产品的快速响应，还是非标尺寸的按图加工，我们都能为客户提供可靠的解决方案。
ASTM A234是美国材料与试验协会（ASTM）制定的《高温与低温用锻制碳钢及合金钢管道配件标准规范》，是美标压力管道配件的核心标准，涵盖对焊弯头、三通、异径接头、管帽等管件的制造要。ASTM A234 WPB是对焊管件中最为常用的一种碳钢材料，具有优良的低温韧性、耐腐蚀性和高温强度等性能。它主要用于制造高压阀门、管件、化工设备等领域。
W = WELDABLE / wrought
P = RELATED TO P NUMBER OF ALLOY MATERIAL
B = REFER TO MINIMUM YIELD OF MATERIAL。
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Cb | V |
ASTM A234 WPB | MIN | 0.29 | 0.10 | |||||||||
MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | / | 0.08 |
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
ASTM A234 WPB | 415 min | 240 min | 22 min | 197 max |
WPB管件是否需要热处理，取决于其最终成时的温度区间，而非统一强制要求热处理。
最终成形温度 | 热处理要求 | 标准条款 |
620℃ ~ 980℃（1150°F ~ 1800°F） | 无需热处理（前提：在静止空气中冷却） | 8.2.1 |
> 980℃（>1800°F） | 必须热处理（退火 / 正火 / 正火+回火） | 8.2.2 |
< 620℃（<1150°F，冷成形） | 必须热处理（正火 / 去应力退火） | 8.2.4 |
可选工艺：退火、正火、正火+回火
目的：消除因终温过高导致的晶粒粗大，恢复力学性能及低温韧性
可选工艺：
正火（推荐）
去应力退火：595℃ ~ 690℃（1100°F ~ 1275°F）
目的：消除加工硬化，恢复材料塑性
必须进行焊后热处理（PWHT）
处理温度：595℃ ~ 675℃（1100°F ~ 1250°F）
依据：条款 8.2.5
牌号 | 热处理强制要求 | 典型工艺 | 回火温度 |
WPB（碳钢） | 视最终成形温度而定 | 退火/正火/去应力退火 | 595℃（淬火+回火时） |
WP11（合金钢） | 必须 | 正火+回火 | 620℃ |
WP22（合金钢） | 必须 | 正火+回火 | 675℃ |
WP91（合金钢） | 必须 | 正火+回火 | 730℃ |
性能指标 | ASTM A234 WPB | 20#碳钢（GB/T 699） | Q235B（GB/T 700） |
碳含量 | ≤0.30% | 0.17-0.24% | ≤0.20% |
锰含量 | 0.29-1.06% | 0.35-0.65% | ≤1.40% |
屈服强度 | ≥241MPa | ≥245MPa | ≥235MPa |
低温韧性(-29℃) | ≥27J | 无强制要求 | 无低温认证 |
适用温度范围 | -46℃~427℃ | -20℃~400℃ | 0℃~350℃ |
焊接性 | 优良（免预热） | 良好 | 需控制热输入 |
ASME B16.9是由美国机械工程师协会（ASME）制定的一项关于对焊管件的生产标准。该标准在全球范围内具有极高的认可度和权威性，主要规定了对焊管件的尺寸、公差、试验方法等,为对焊管件的设计、生产、检验等环节提供了统一、规范的技术依据。
ASME B16.9标准涵盖的产品范围十分广泛，主要包括各种规格的对焊弯头、等径/异径三通、四通、异径管（大小头）、管帽、翻边短节等对焊管件。这些管件的尺寸范围从 1/2 英寸（约 12.7 毫米）到 48 英寸（约 1219.2 毫米），能够满足不同管道系统的需求。其中对焊弯头是最为常见,应用最为广泛的一种对焊管件类型,其主要包括以下类型：
1、按弯曲半径可分为：长半径弯头（LR ELBOW）和短半径弯头(SR ELBOW)；
2、按弯曲角度可分为：45度弯头、90度弯头和180度弯头；
3、按生产工艺可分为：无缝弯头和直缝弯头。

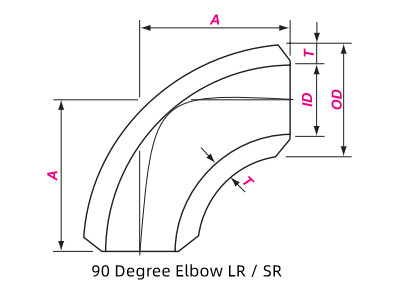

90度对焊弯头是工业管道中普遍适用的压力管道元件，其角度为90度，主要用于改变管道的方向。对焊是指将弯头与管道通过焊接的方式连接在一起，这种连接方式能够提供较高的强度和密封性。
90度对焊弯头的尺寸多样，由1/2"到80"壁厚为 SCH10，SCH20 STD，SCH40，SCH60，SCH80，SCHXS，SCH100，SCH120，SCH140，SCH160，SCHXXS。
90度对焊弯头分为长半径（LR）和短半径（SR），常用的是90度长半径弯头，我们可以为海外项目提供无缝和焊接的碳钢、合金钢和不锈钢弯头。
DN | NPS | OD | A | |
LR | SR | |||
15 | 1/2 | 21.3 | 38 | 25 |
20 | 3/4 | 26.7 | 38 | 25 |
25 | 1 | 33.4 | 38 | 25 |
32 | 1-1/4 | 42.2 | 48 | 32 |
40 | 1-1/2 | 48.3 | 57 | 38 |
50 | 2 | 60.3 | 76 | 51 |
65 | 2-1/2 | 73.0 | 95 | 64 |
80 | 3 | 88.9 | 114 | 76 |
90 | 3-1/2 | 101.6 | 133 | 89 |
100 | 4 | 114.3 | 152 | 102 |
125 | 5 | 141.3 | 190 | 127 |
150 | 6 | 168.3 | 229 | 152 |
200 | 8 | 219.1 | 305 | 203 |
250 | 10 | 273.0 | 381 | 254 |
300 | 12 | 323.8 | 457 | 305 |
350 | 14 | 355.6 | 533 | 356 |
550 | 22 | 559.0 | 838 | 559 |
600 | 24 | 610.0 | 914 | 610 |
180度对焊弯头，又称“U型弯头”，是一种能使管道方向实现180度完全反转的特殊管件。这种弯头采用对焊连接方式，即通过焊接将弯头两端与管道进行连接，形成高强度、无泄漏的管道系统，特别适用于高压、高温或对密封性要求极高的工况。
根据弯曲半径的不同，180度对焊弯头主要分为两种类型：
长半径180度对焊弯头（LR）
弯曲半径R = 1.5倍管道直径（1.5D）；
特点：流道更平缓，压降较小，对管道壁的冲刷磨损较轻；
适用：常用于介质流速较高、压力较大或对运行稳定性要求严格的管道系统。
短半径180度对焊弯头（SR）
弯曲半径R = 1.0倍管道直径（1.0D）；
特点：结构更紧凑，节省安装空间，但局部阻力较大；
适用：空间受限的装置或对压降要求不严格的系统。
180度对焊弯头尺寸参数以公称直径（DN）为基准，涵盖公称直径范围、曲率半径、端口壁厚、中心距等关键指标：
公称直径（DN）：ASME B16.9 对焊180度弯头的公称直径范围通常为 DN15（1/2 英寸）至 DN600（24 英寸），适配不同规格的管道系统；
弯曲半径（R）：长半径弯头 R=1.5DN，短半径弯头 R=1DN；
端口壁厚（t）：壁厚需符合 ASME B16.9 标准中对应的管道壁厚等级（如 SCH40、SCH80、SCH160 等），例如 DN100 SCH40 弯头的壁厚为 6.02mm，SCH80 弯头的壁厚为 8.56mm，确保与同等级管道的壁厚匹配，保障焊接强度；
公称尺寸 | 端部外径 | 中心至中心 Center to Center | 背面至端面 Back to Face | |||
180° Returns | ||||||
DN | NPS | OD | O | K | ||
长半径 LR | 短半径 SR | 长半径 LR | 短半径 SR | |||
15 | 1/2 | 21.3 | 76 | 48 | ||
20 | 3/4 | 26.7 | 76 | 51 | ||
25 | 1 | 33.4 | 76 | 51 | 56 | 41 |
32 | 1 1/4 | 42.2 | 95 | 64 | 70 | 52 |
40 | 1 1/2 | 48.3 | 114 | 76 | 83 | 62 |
50 | 2 | 60.3 | 152 | 102 | 106 | 81 |
65 | 2 1/2 | 73.0 | 190 | 127 | 132 | 100 |
80 | 3 | 88.9 | 229 | 152 | 159 | 121 |
90 | 3 1/2 | 101.6 | 267 | 178 | 184 | 140 |
100 | 4 | 114.3 | 305 | 203 | 210 | 159 |
125 | 5 | 141.3 | 381 | 254 | 262 | 197 |
150 | 6 | 168.3 | 457 | 305 | 313 | 237 |
200 | 8 | 219.1 | 610 | 406 | 414 | 313 |
250 | 10 | 273.0 | 762 | 508 | 518 | 391 |
300 | 12 | 323.8 | 914 | 609 | 619 | 467 |
350 | 14 | 355.6 | 1067 | 711 | 711 | 533 |
400 | 16 | 406.4 | 1219 | 813 | 813 | 610 |
450 | 18 | 457.0 | 1372 | 914 | 914 | 686 |
500 | 20 | 508.0 | 1524 | 1016 | 1016 | 762 |
550 | 22 | 559.0 | 1676 | 1118 | 1118 | 838 |
600 | 24 | 610.0 | 1829 | 1219 | 1219 | 914 |
石油化工行业：炼油装置、化工厂反应器管道、高压蒸汽管线，用于改变流向和热补偿。
电力工业：电站锅炉系统、汽轮机管道，特别是需要U型膨胀节的部位。
制冷与暖通：中央空调系统、冷冻机组管道，用于紧凑空间的管道转向。
船舶制造：发动机管路、压载系统，适应船舱内狭窄复杂的空间布局。
食品与制药：卫生级不锈钢管道系统，实现流程设备间的连接转向。
造纸与纺织：工艺管道系统，特别是在需要避免管道交叉的场合。
