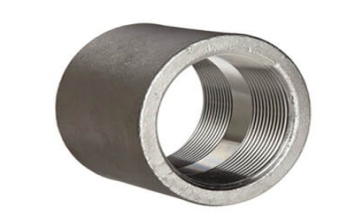

A105 双螺口管箍主要由主体部分和两端的螺纹结构组成。主体部分通常为圆柱形,其长度根据不同的规格和使用需求有所变化。两端的螺纹是其关键结构特征。这些螺纹是按照特定的标准加工而成的,常见的有英制螺纹(如NPT - 美国标准锥管螺纹)和公制螺纹(如M系列螺纹)。螺纹的螺距、牙型角等参数精确控制,以确保与相应的管道或管件实现紧密连接。
碳钢具有良好的加工性能,可以方便地进行螺纹加工等制造工序。而且,碳钢相对成本较低,使得碳钢双螺口管箍在许多对成本较为敏感的管道工程中得到广泛应用。在石油、化工、电力等工业领域,碳钢双螺口管箍被用于连接各种管道和设备,确保流体传输的连续性和稳定性。

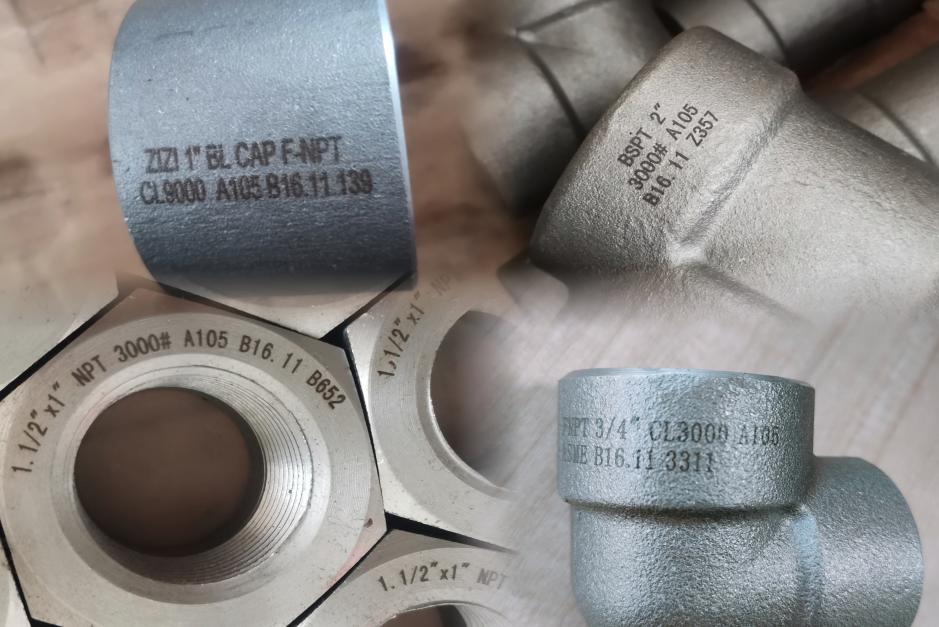

锻制管件的规格
Standard | ASME/ANSI B16.11 |
Diameter Range | 1/8 to 4 inch / DN6-DN100 |
Pressure Rate | 3000lb, 6000lb, 9000lb |
Threaded Fittings | Threaded 90 Degree Elbow, Equal Tee, Full Coupling, Half Coupling, Reducing Tee, Threaded Cap, Plug, Bushing, Nipple |
Thread Types | NPT, BSPP, BSPT |
Stainless Steel | ASTM A182 F316/316L, F304/304L, F316/316L, SS321, SS310 |
Carbon Steel | ASTM A105, A350 LF2/LF3,A694 F52, F60, F65, F70 |
Alloy Steel | ASTM A182 F1, F5, F9, F11, F12, F22, F91 |

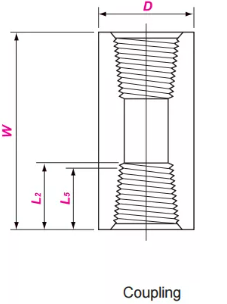

ASME B16.11 螺纹管箍的尺寸
DN | NPS | W | D | L 5 min | L 2 min | |
3000 & 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 16 | 22 | 6.4 | 6.7 |
8 | 1/4 | 35 | 19 | 25 | 8.1 | 10.2 |
10 | 3/8 | 38 | 22 | 32 | 9.1 | 10.4 |
15 | 1/2 | 48 | 28 | 38 | 10.9 | 13.6 |
20 | 3/4 | 51 | 35 | 44 | 12.7 | 13.9 |
25 | 1 | 60 | 44 | 57 | 14.7 | 17.3 |
32 | 1 1/4 | 67 | 57 | 64 | 17 | 18 |
40 | 1 1/2 | 79 | 64 | 76 | 17.8 | 18.4 |
50 | 2 | 86 | 76 | 92 | 19 | 19.2 |
65 | 2 1/2 | 92 | 92 | 108 | 23.6 | 28.9 |
80 | 3 | 108 | 108 | 127 | 25.9 | 30.5 |
100 | 4 | 121 | 140 | 159 | 27.7 | 33 |
螺纹管件的公差
公称尺寸 | 弯头 、三通和四通 | 双螺口管箍 | 单螺口管箍 | |
中心至端面 | 端面至端面 | 端面至端面 | ||
DN | NPS | A 、J | W | W/ 2 |
68 | 1/8 ~1/4 | ±1.0 | ±1.0 | ±1.0 |
1020 | 3/8 ~3/4 | ±1.5 | ±1.5 | ± 1.5 |
2550 | 12 | ±2.0 | ±2.0 | ±2.0 |
65~100 | 21/2~4 | ±2.5 | ±2.5 | ± 2.5 |
A105 材质有哪些特点
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V |
ASTM A105 | MIN | 0.60 | 0.10 | ||||||||
MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 |
A105 双螺口管箍中的碳含量适中,一般在0.35%。适量的碳元素有助于提高钢材的强度。在制造一些承受中等压力的管道配件时,这个碳含量范围能使配件在安装和使用过程中保持较好的形状稳定性。
锰含量通常在0.60% - 1.05%。锰在A105 中起到脱氧和脱硫的作用,并且能够提高钢材的强度和硬度。与碳元素协同作用,锰可以细化晶粒,改善钢材的韧性。
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |
A105 双螺口管箍具有较好的强度特性。其屈服强度通常不低于250MPa,抗拉强度在485 - 620MPa之间。这使得它能够承受一定的压力和拉力,适用于制造各种需要承受一定载荷的机械零件和管道配件。

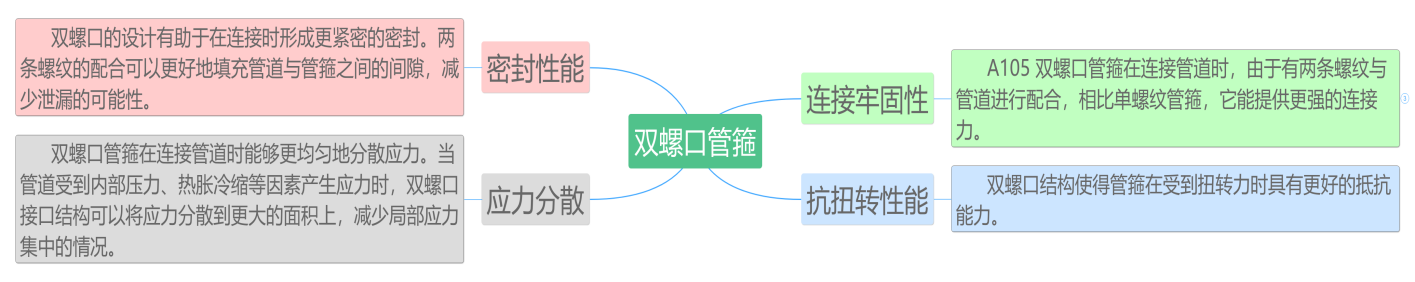

单/双螺口管箍的优势对比
单螺口管箍的优势
结构简单:单螺口管箍的结构相对简单,制造工艺也较为容易。这使得其生产成本较低,在一些对成本较为敏感、对连接要求不是特别高的管道系统中具有优势。
安装便捷性:由于只有一条螺纹,单螺口管箍在安装时相对简单快捷。对于一些小型的、临时的管道连接工程,或者在狭窄空间内进行管道连接操作时,单螺口管箍更容易操作。
通用性:单螺口管箍在一些标准管道连接中具有较好的通用性。在一些已经广泛采用单螺口连接标准的行业或地区,单螺口管箍可以方便地与各种符合该标准的管道和管件进行连接。
