A182 F304L盲板法兰

浏览数量: 5     作者: 本站编辑     发布时间: 2024-10-28      来源: 本站

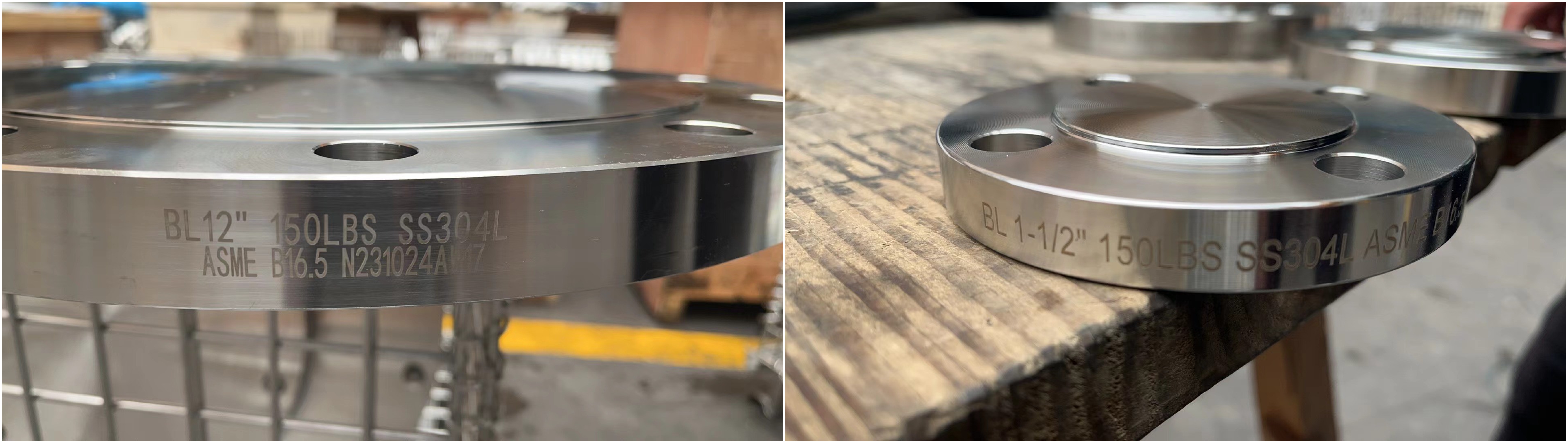

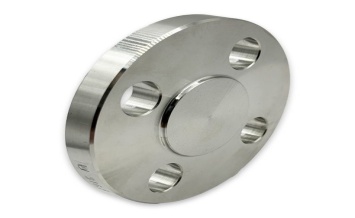

          A182 F304L盲板法兰的外观与普通法兰相似,它有一个圆盘状的主体,其边缘有用于螺栓连接的螺栓孔。与普通法兰的主要区别在于中间部分是实心的,没有供流体通过的孔洞,就像一个“堵头”,可应用于管道、阀门或压力容器中。不锈钢盲板法兰适用于各种管道系统,包括石油、化工、电力、冶金、制药等行业。同时,它也能够适应多种介质和环境条件,具有广泛的适用性。


微信图片_20241025160715

          不锈钢盲板法兰的密封面形式多样,常见的有平面(FF)、突面(RF)、凹凸面(MFM)等。平面密封面相对简单,加工成本低,适用于低压、非关键的密封场合;突面密封面则在中间有一个小的突起圆环,通过与配对法兰的挤压和密封垫片的配合实现密封,应用较为广泛;凹凸面密封面是由一个凹面和一个凸面组成,密封性能更好,常用于中高压管道系统。

       A182 F304L盲板法兰的规格

Sealing Face

RF, FF, FTJ

Size Range

1/2” - 48” / DN15 - DN1200

Pressure Rating

Class 150, 300, 600, 900, 1500, 2500lb

Standard

ASME / ANSI B16.5, ASME B16.47 Series A/B

Carbon Steel

ASTM A105 / A105N

Low Temp Carbon Steel

ASTM A350 LF2/LF3

Pipeline Steel

ASTM A694 F42 / 46 / 56 / 60 / 65

Alloy Steel

ASTM A182 F11 / 12 / 5 / 9 / 91 / 92

Stainless Steel

ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L

Duplex Stainless Steel

ASTM A182 F51, F53, F44

       ASTM A182不锈钢材料的特点

       不锈钢法兰的常用材质有ASTM A182 F304, F304L, F316, F316L。

          化学成分

CHEMICAL

LIMITS

C

Mn

P

S

Si

Ni

Cr

Mo

N

ASTM A182 F304

MIN






8.0

18.0



MAX

0.08

2.00

0.045

0.030

1.00

11.0

20.0


0.10

ASTM A182 F304L

MIN






8.00

18.00



MAX

0.03

2.00

0.045

0.030

1.00

13.00

20.00


0.10

ASTM A182 F316

MIN






10.0

16.0

2.00


MAX

0.08

2.00

0.045

0.030

1.00

14.0

18.0

3.00

0.01

          A182 F304L盲板法兰中含有铬(Cr)元素,铬能在法兰表面形成一层致密的氧化铬薄膜,这层薄膜可以阻止外界介质进一步腐蚀法兰。例如,在食品加工行业,管道系统中经常输送含有盐分、酸性或碱性物质的食品原料或半成品,A182 F304L盲板法兰能够抵抗这些物质的腐蚀,确保管道系统的卫生和安全。

          对于一些特殊环境,如海洋环境或化工行业中含有氯离子的介质,316不锈钢法兰则表现出更好的耐腐蚀性。因为316不锈钢中除了铬元素外,还含有钼(Mo)元素,钼元素进一步增强了不锈钢对氯离子腐蚀的抵抗能力。

          机械性能

MATERIAL

T.S (MPA)

Y.S (MPA)

EL %

R/A %

ASTM A182 F304

515 min

205 min

30 min

50 min

ASTM A182 F304L

485 min

170 min

30 min

50 min

ASTM A182 F316

515 min

205 min

30 min

50 min

         不锈钢法兰具有较高的强度,能够承受一定的压力。不同类型和等级的不锈钢,其屈服强度和抗拉强度有所不同。例如,304不锈钢的屈服强度一般在205MPa以上,抗拉强度在515MPa以上。这种强度特性使得不锈钢法兰适用于多种压力等级的管道系统。

同时,不锈钢还具有良好的韧性,能够在一定程度上抵抗冲击和振动。在工业生产中,管道系统可能会受到设备运行产生的振动、流体冲击等影响,不锈钢法兰的韧性可以减少因这些因素导致的损坏风险。

           物理性能

Grade

Density(kg/m3)

Elastic Modulus (GPa)

Mean Coefficient of Thermal Expansion (μm/m/°C)

Thermal Conductivity (W/m.K)

Specific Heat 0-100

°C(J/kg.K)

Electrical Resistivity (nΩ.m)

0-100°C

0-315°C

0-538°C

at 100°C

at 500°C

304/L/H

8000

193

17.2

17.8

18.4

16.2

21.5

500

720

          F304L不锈钢的密度约为7.93g/cm³。在工程应用中,了解密度有助于计算盲板法兰的重量,这对于管道系统的支撑结构设计以及运输和安装过程中的负载计算非常重要。例如,在设计一个大型化工管道系统时,需要精确计算每个部件的重量,包括F304L盲板法兰,以确保支撑结构能够承受整个系统的重量。

          F304L在0 - 100°C范围内的热膨胀系数约为17.2X10⁻⁶/°C。这个特性在管道系统中非常关键,因为管道在运行过程中会经历温度变化。当管道温度升高或降低时,盲板法兰也会随之膨胀或收缩。如果管道系统中不同部件的热膨胀系数差异过大,可能会导致连接部位出现泄漏或者损坏。

          F304L不锈钢的导热性相对较好,其导热系数约为16.2W/(mK)。良好的导热性使得盲板法兰在管道系统中能够有效地传导热量。在一些需要散热或者热量均匀分布的管道系统中,这一特性是有益的。

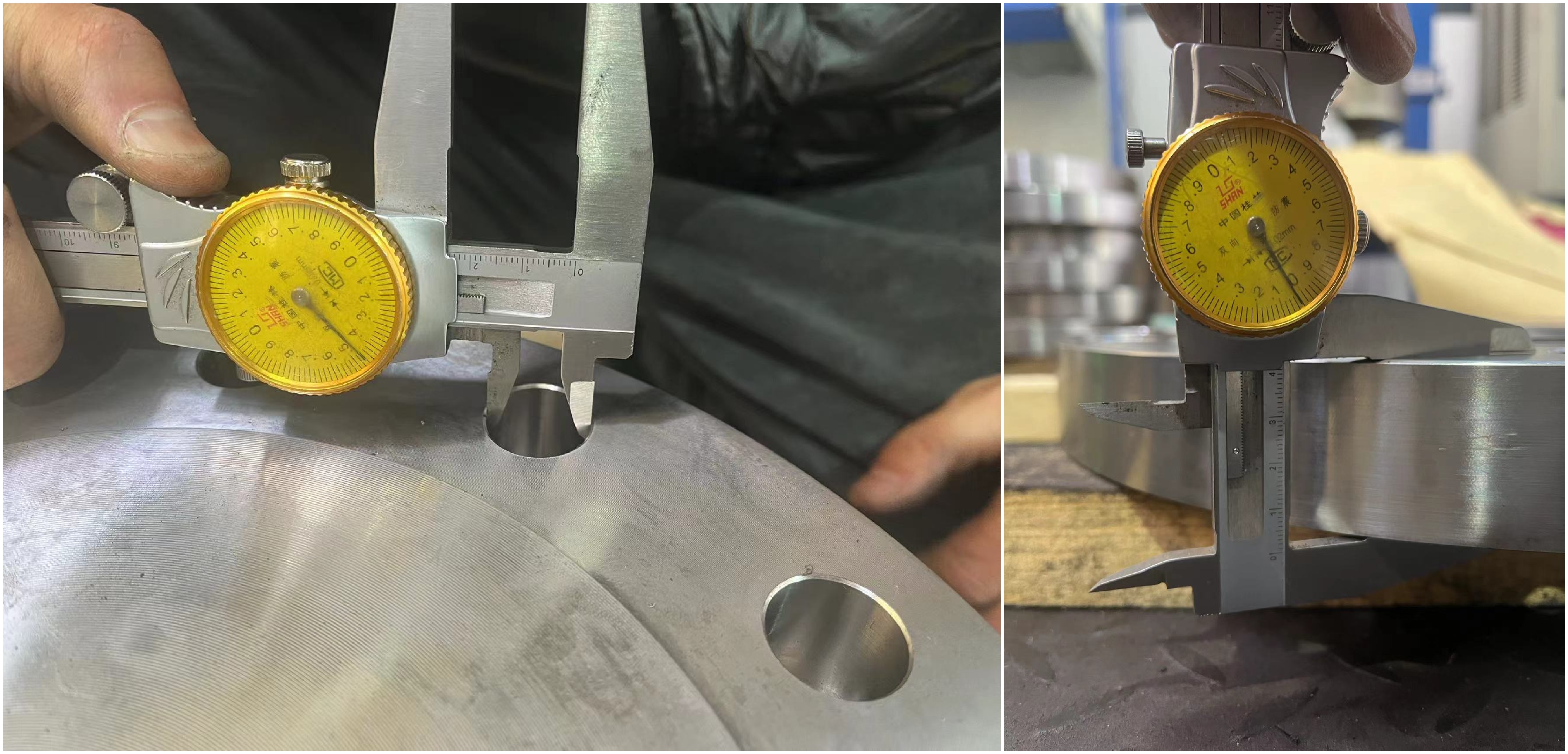

          如何检验A182 F304L盲板法兰

          我们通常采用ASME B16.5的生产标准,其中1/2’’的盲板法兰有4个螺栓孔,螺栓孔的直径为5/8’’,法兰的外部直径为95mm。盲板法兰的厚度与管道系统的压力等级密切相关。在高压管道系统中,为了承受较大的压力,盲板法兰需要有较大的厚度以提供足够的强度,因此1/2‘’压力300的法兰厚度最小为12.7mm。12’’的盲板法兰有16个螺栓孔,其中两个螺栓孔的直径是450.8mm,盲板法兰的直径为520,压力300的厚度最小为49.3mm。


微信图片_20241025161425
