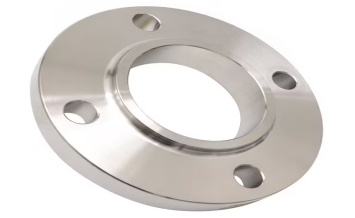

A182 F321 平焊法兰是一种常见的法兰连接形式。它的结构相对简单，通过平焊的方式与管道或其他法兰进行连接。平焊法兰的法兰盘有螺栓孔，用于与配对法兰通过螺栓连接。在与管道连接时，是将法兰盘套在管道上，然后在管道与法兰盘的连接处进行焊接。
A182 F321 是一种按照特定标准生产的材料标识，用于平焊法兰的制造。A182 是美国材料与试验协会（ASTM）的标准规范，这个标准涵盖了多种高温用锻制或轧制的合金和不锈钢管法兰、锻制管件、阀门及零件等的规范要求。
F321 材料属于奥氏体不锈钢，在化学成分和性能方面满足A182 标准中的相关规定，用于制造平焊法兰时能够提供特定的机械性能和耐腐蚀性等特性。A182 F321 平焊法兰被广泛应用石油化工、电厂、压力窗口、天然气、锅炉、设备、泵阀等各类用途中。
平焊法兰的规格
Sealing Face | RF, FF, FTJ |
Size Range | 1/2" - 24" / DN15 - DN600 |
Pressure Rating | Class 150, 300, 600, 900, 1500, 2500lb |
Standard | ANSI / ASME B16.5, EN1092-1 |
Carbon Steel | ASTM A105 / A105N |
Low Temp Carbon Steel | ASTM A350 LF2 / LF3 |
Pipeline Steel | ASTM A694 F42 / 46 / 56 / 60 / 65 |
Alloy Steel | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 |
Stainless Steel | ASTM A182 F304/304L/304H，F316/316L，F317，F310S ，F321，F347，F904L |
Duplex Stainless Steel | ASTM A182 F51, F53, F44 |
A182 F321 法兰压力等级表
Nominal | Forgings | Castings | Plates | ||||
18Cr-10Ni-Ti | A182 Gr.F321(1) | A240 Gr.321(1) | |||||
18Cr-10Ni-Ti | A182 Gr.F321H(2) | A240 Gr.321H(2) | |||||
Working Pressures by Classes,psig | |||||||
Class | |||||||
Temp.,F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
-20 to 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
200 | 250 | 650 | 865 | 1295 | 1945 | 3240 | 5400 |
300 | 230 | 595 | 795 | 1190 | 1785 | 2975 | 4960 |
400 | 200 | 550 | 735 | 1105 | 1655 | 2760 | 4600 |
500 | 170 | 515 | 690 | 1030 | 1550 | 2580 | 4300 |
600 | 140 | 485 | 650 | 975 | 1460 | 2435 | 4060 |
650 | 125 | 475 | 635 | 950 | 1425 | 2375 | 3960 |
700 | 110 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
750 | 95 | 460 | 610 | 915 | 1375 | 2290 | 3820 |
800 | 80 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
850 | 65 | 445 | 595 | 895 | 1340 | 2230 | 3720 |
900 | 50 | 440 | 590 | 885 | 1325 | 2210 | 3680 |
950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
1000 | 20 | 365 | 485 | 725 | 1090 | 1820 | 3030 |
1050 | 360 | 480 | 720 | 1080 | 1800 | 3000 | |
1100 | 310 | 415 | 625 | 935 | 1560 | 2600 | |
1150 | 235 | 315 | 475 | 710 | 1185 | 1970 | |
1200 | 185 | 245 | 370 | 555 | 925 | 1545 | |
1250 | 140 | 185 | 280 | 420 | 705 | 1170 | |
1300 | 110 | 145 | 220 | 330 | 550 | 915 | |
1350 | 85 | 115 | 170 | 255 | 430 | 715 | |
1400 | 65 | 85 | 130 | 195 | 325 | 545 | |
1450 | 50 | 70 | 105 | 155 | 255 | 430 | |
1500 | 40 | 50 | 75 | 115 | 190 | 315 | |
A182 F321 平焊法兰的材质特点
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | N | Ti |
ASTM A182 F321H | MIN | 0.04 | 9.00 | 17.00 | 4（C+N) | |||||
MAX | 0.10 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 | 0.70 | ||
ASTM A182 F321 | MIN | 9.00 | 17.00 | 0.10 | 5 (C+N) | |||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 | 0.70 |
钛元素的含量通常在5×(C + N)% - 0.7%左右。钛在A182 F321 平焊法兰中的主要作用是防止晶间腐蚀，尤其是在高温环境下。钛与碳和氮具有更强的亲和力，它会优先与碳和氮结合，形成稳定的碳化物和氮化物。例如，在石油化工行业中的高温管道系统，钛元素的存在确保了A182 F321 法兰在长期高温运行过程中不会发生晶间腐蚀，保证了管道连接的可靠性。
MATERIAL | ASTM A182 F321 | ASTM A182 F321H |
T.S (MPA) | 515 min | 515min |
Y.S (MPA) | 205 min | 205 min |
EL % | 30 min | 30 min |
R/A % | 50 min | 50 min |
A182 F321 法兰的屈服强度通常在205MPa以上。屈服强度是材料开始产生明显塑性变形时的应力，这一数值表明法兰在承受管道压力时，在低于205MPa的应力下不会发生不可恢复的塑性变形，从而保证管道连接的稳定性。
A182 F321 法兰的抗拉强度在515MPa以上。抗拉强度反映了材料抵抗拉伸破坏的能力，较高的抗拉强度使得法兰能够承受较大的拉力，例如在管道系统受到拉伸力（如热膨胀产生的力）时，法兰不会轻易被拉断。
Grade | Density(kg/m3) | Elastic Modulus (GPa) | Mean Coefficient of Thermal Expansion (μm/m/°C) | Thermal Conductivity (W/m.K) | Specific Heat 0-100°C(J/kg.K) | Electrical Resistivity (nΩ.m) | |||
0-100°C | 0-315°C | 0-538°C | at 100°C | at 500°C | |||||
321 | 8027 | 193 | 16.6 | 17.2 | 18.6 | 16.1 | 22.2 | 500 | 720 |
A182 F321 平焊法兰的密度约为7.93g/cm³。密度是材料的一个基本物理属性，在工程应用中，了解密度有助于计算法兰的质量，对于管道系统的支撑结构设计、运输成本估算等方面具有重要意义。
其热膨胀系数在一定温度范围内相对稳定。在管道系统的工作环境中，温度变化是常见的情况。合适的热膨胀系数能够确保法兰在温度变化时与连接的管道有相匹配的膨胀和收缩，减少因热胀冷缩产生的应力，防止管道连接部位的泄漏或损坏。
A182 F321 法兰具有一定的导热性。导热性影响着法兰在工作过程中的热量传递情况，例如在一些涉及热交换的管道系统中，法兰的导热性会影响整个系统的热交换效率。
平焊法兰的检验过程

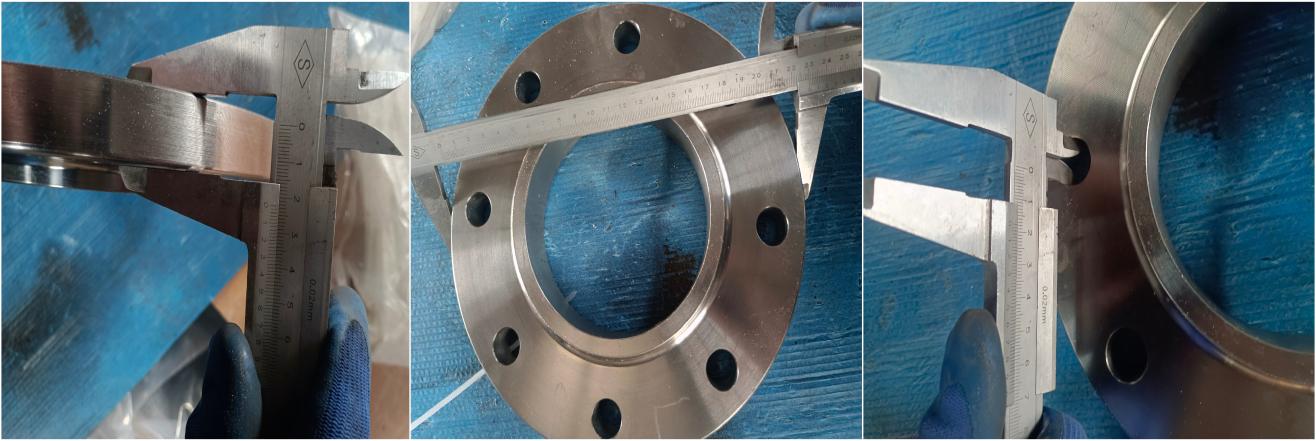

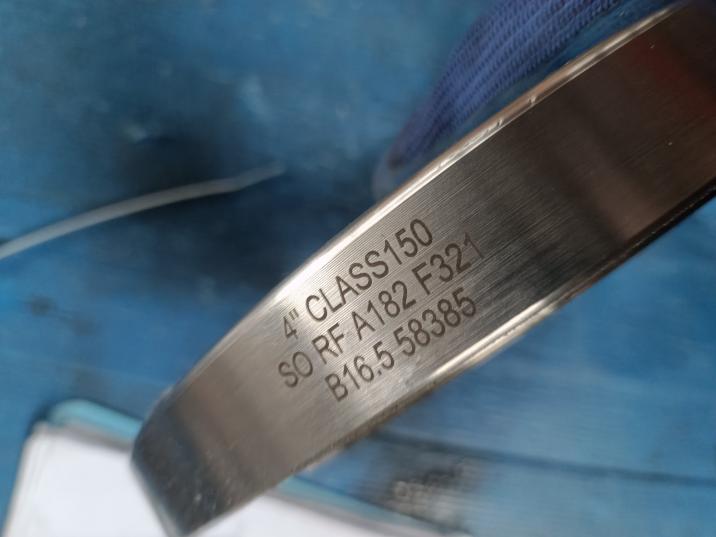

按照ASME B16.5 的法兰标准，4”的平焊法兰在150#的压力下应该具有8个螺栓孔，并且螺栓孔的直径为3/4”，螺栓的直径要小于螺栓孔，为5/8”,法兰的外部直径为230mm，我们生产的法兰严格按照法兰标准生产，并且在法兰生产完成后对法兰的尺寸，壁厚，化学成分等进行检验。
