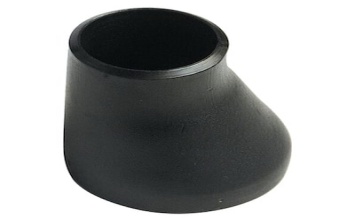

A234 WPB 偏心大小头指圆心不在同一条直线上的大小头 。其作用是贴墙或者贴地走管线而不占用空间，而且是连接两个不同口径的管道，改变流量的大小。
在管道系统的建设和扩展过程中，经常会遇到需要将不同管径的管道连接在一起的情况。A234 WPB 偏心大小头能够可靠地连接不同管径的管道，确保管道系统的完整性。这是偏心大小头最基本的功能。
偏心大小头广泛应用于石油气管道工程、天然气管道工程、化工厂、电厂、造船厂、制药、水利等多个领域。在这些领域中，偏心大小头发挥着连接管道、改变流量、提高管道系统效率的重要作用。
A234 WPB 偏心大小头的规格
Size Range | 3/4" - 60" / DN20 - 1500 |
Thickness Schedule | SCH 10 - SCH 80, SCH 160, XXS |
America Standard | ANSI / ASME B16.9 |
Japan Standard | JIS B2311/2312/2313 |
Germany Standard | DIN2605/2615/2616/2617 |
Europe Standard | EN10253 |
Carbon Steel | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |

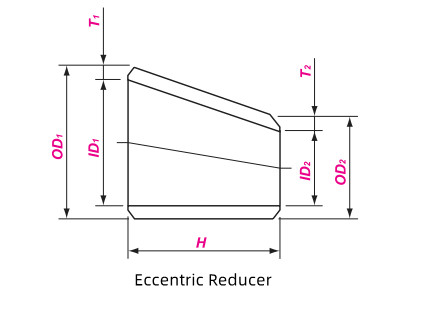

ASME B16.9 偏心大小头的尺寸
上海著诚管件制造有限公司，是一家专业从事管道及配件生产加工的企业。ASME B16.9 标准下我们可以生产不同材质的管件，碳钢，不锈钢，合金钢，例如A234 WPB 偏心大小头，弯头，三通，四通， 管帽，A403 WP304/316管件等。
OD1 | OD2 | END TO END |
NPS | NPS | H |
3/4 | 3/8 - 1/2 | 38 |
1 | 1/2 - 3/4 | 51 |
1 1/4 | 1/2 - 1 | 51 |
1 1/2 | 1/2 - 1 1/4 | 64 |
2 | 3/4 - 1 1/2 | 76 |
2 1/2 | 1 - 2 | 89 |
3 | 1 1/4 - 2 1/2 | 102 |
4 | 2 - 3 1/2 | 102 |
5 | 2 - 4 | 127 |
6 | 2 1/2 - 5 | 140 |
8 | 3 1/2 - 6 | 152 |
10 | 4 - 8 | 178 |
12 | 5 - 10 | 203 |
14 | 6 - 12 | 330 |
16 | 6 - 14 | 356 |
18 | 8 - 16 | 381 |
20 | 10 - 18 | 508 |
22 | 12 - 20 | 508 |
24 | 12 - 22 | 508 |
26 | 12 - 24 | 610 |
28 | 14 - 26 | 610 |
30 | 14 - 28 | 610 |
32 | 20 - 30 | 610 |
34 | 22 - 32 | 610 |
36 | 22 - 34 | 610 |
38 | 24 - 36 | 610 |
40 | 28 - 38 | 610 |
42 | 28 - 40 | 610 |
44 | 32 - 42 | 610 |
46 | 34 - 44 | 711 |
48 | 36 - 46 | 711 |
52 | 40 - 48 | 711 |
56 | 40 - 52 | 711 |
60 | 44 - 56 | 711 |
A234 WPB 的材质分析
A234 WPB 偏心大小头的材料等级对应表
Pipe | Pipe Reducer Fitting | Flanges | Valves | Bolts & Nuts |
A106 Gr A | A234 Gr WPA Reducer | A105 | A216 Gr WCB | A193 Gr B7 |
A106 Gr B | ASTM A234 WPB Reducer | A105 | A216 Gr WCB | |
A106 Gr C | A234 Gr WPC Reducer | A105 | A216 Gr WCB |
碳钢大小头的化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Cb | V |
ASTM A234 WPB | MIN | 0.29 | 0.10 | |||||||||
MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | / | 0.08 |
碳含量在A234 WPB 中起着关键作用。一般来说，其碳含量相对适中。适量的碳有助于提高材料的强度。
硅是一种有效的脱氧剂。在A234 WPB 中，硅可以提高钢的强度。它主要通过固溶强化的方式，溶解在铁素体中，使铁素体晶格发生畸变，从而提高材料的强度。同时，硅还能提高钢的抗氧化性。
A234 大小头的机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A234 WPB | 415 min | 240 min | 22 min | 30 min | 197 max |
A234 WPB 的屈服强度通常为240MPa（最小值）。屈服强度是材料开始产生明显塑性变形时的应力。在管道系统中，这一特性决定了A234 WPB 偏心大小头在承受内部压力时能够保持形状稳定而不发生过度变形的能力。

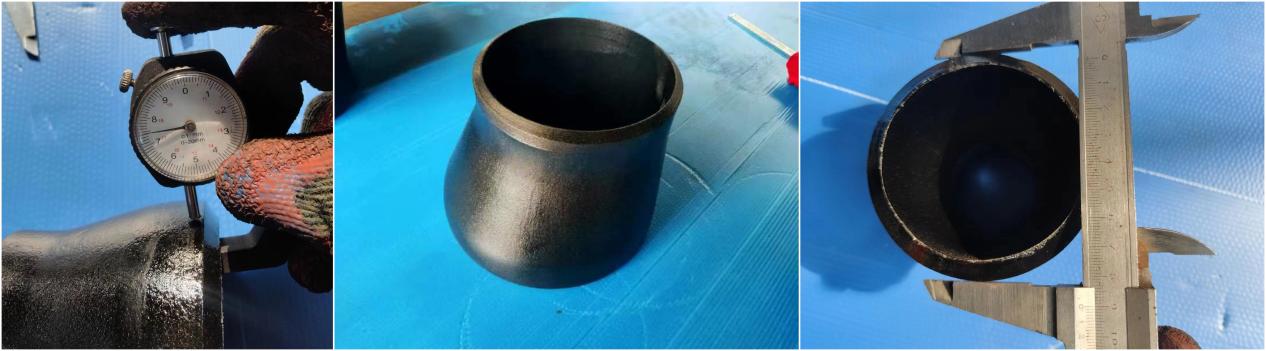

偏心大小头的检验
●测量尺寸
●光谱分析
●压力测试
●密封性测试
碳钢偏心大小头的优势
●强度较高
●韧性较好
●原材料成本低
●加工成本低
●可应用于多种介质传输
●适配多种管道系统
