ASME B16.11 弯头管件标准介绍 承插弯头和螺纹弯头

浏览数量: 186     作者: Good Du     发布时间: 2023-02-22      来源: 本站

       ASME B16.11是关于承插和螺纹锻造管件的美国国家制造标准,其中包括了承插弯头螺纹弯头的详细规范。承插弯头主要是由圆钢或钢锭模压锻造毛坯成型,然后经车床机加工成型的一种高压弯头管道连接配件。螺纹弯头由螺口、弯曲部分等组成,其特征在于在螺口上有螺纹槽,在管路系统中,螺纹弯头也是改变管路方向的管件。两种弯头常用于石油化工、医药卫生、环境保护等要求承受压力高、尺寸精密的领域。



承插弯头

图片1(1)

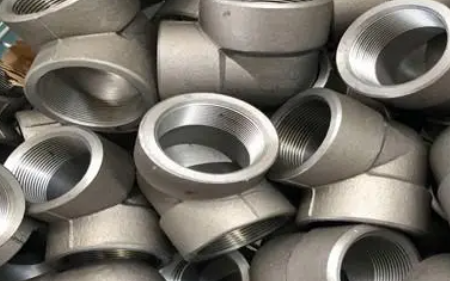

螺纹弯头

图片2(1)


         ASME B16.11 承插弯头和螺纹弯头压力等级:一般承插焊接连接形式管件压力等级分为 3000LB (SCH80)、6000LB (SCH160)、9000 (XXS)。螺纹连接形式管件压力等级分为 2000LB 、3000LB、6000LB。


压力和壁厚等级:

压力和壁厚(1)



        ASME B16.11承插弯头螺纹弯头两种;常见度数是90度和45度两种,无长短半径之分,全部为长半径等径或异径弯头。


微信截图_20230222104554(1)



螺纹异径弯头数据及标准


螺纹异径弯头(1)


       承插弯头螺纹弯头材质一般为碳钢合金钢不锈钢


著诚管件弯头制造材料表


公司管件材料表格_Sheet1
