ASME B16.11 是由美国机械工程师协会（ASME）制定的标准，专门适用于承插焊和螺纹连接的锻造管件。具体来说，ASME B16.11标准对高压锻制管件的材料、尺寸、形状、压力等级、公差范围等方面都有详细的要求，确保其在严苛工况下的安全性和耐用性。
ASME B16.11锻制管件主要分为两大类：承插焊管件和螺纹管件。这类管件适用于高压环境的管道系统中，起到链接管道，改变管道方向等作用。
承插焊管件的种类：
承插弯头，承插三通，承插四通，承插管箍，承插管帽，承插半管接头，承插45度斜三通。
承插焊管件规格尺寸
承插管件尺寸范围：1/8英寸-4英寸 ；压力范围：Class3000\6000\9000
尺寸范围 | 1/8″ to 4″ ( DN6 to DN100) |
压力等级 | Class 3000, 6000, 9000 LBS |
生产标准 | ASME B16.11, BS3799, MSS SP-79 / 83 / 85 / 97 |
产品种类 | Socket Weld Elbow,Tee,Cross,Cap,Coupling,Boss,Reducer Insert and Union. |
碳钢材质 | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
合金材质 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
不锈钢材质 | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
承插弯头、承插三通和四通尺寸参数
| 承插45°弯头 | 承插90°弯头 | 承插三通 | 承插四通 | ||||||||||||||||||
| SW 45° Elbow | SW 90° Elbow | SW Tee | SW Cross | ||||||||||||||||||
| GB/T 14383 ASME B16.11 | |||||||||||||||||||||
| 公称尺寸 Nominal Size | 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本体壁厚 Body Wall | 承插孔深度 Depth of Socket | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | A | ||||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 90 Elbow,Tee,Cross | 45 Elbow | |||||||||||
| ave | min | ave | min | ave | min | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 11 | 11 | 8 | 8 | ||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.3 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 11 | 13.5 | 8 | 8 | ||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.5 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 13.5 | 15.5 | 8 | 11 | ||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 15.5 | 19 | 25.5 | 11 | 12.5 | 15.5 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 19 | 22.5 | 28.5 | 13 | 14 | 19 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 22.5 | 27 | 32 | 14 | 17.5 | 20.5 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 27 | 32 | 35 | 17.5 | 20.5 | 22.5 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 32 | 38 | 38 | 20.5 | 25.5 | 25.5 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 38 | 41 | 54 | 25.5 | 28.5 | 28.5 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 41 | 28.5 | ||||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.3 | 7.62 | 16 | 57 | 32 | ||||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 66.5 | 41 | ||||||||||||
承插管箍、承插半管接头、承插管帽和45度三通尺寸参数
| 双承口管箍 | 单承口管箍 | 半管接头 | 承插焊管帽 | 承插焊45°三通 | ||||||||||||||||||||
| SW Coupling | SW Half-Coupling | Boss | SW Cap | SW 45° Latera | ||||||||||||||||||||
| GB/T 14383 ASME B16.11 | ||||||||||||||||||||||||
| 公称尺寸 Nominal Size | 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本体壁厚 Body Wall | 承插孔深度 Depth of Socket | 长度 Laying Lengths | 长度 Laying Lengths | 顶部厚度 End Wall Thickness | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | E | F | K min | A | H | |||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 3000 | 6000 | |||||||||
| ave | min | ave | min | ave | min | |||||||||||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.30 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.50 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 6.5 | 17.5 | 4.8 | 6.4 | |||||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 9.5 | 22.5 | 6.4 | 7.9 | 11.2 | 41 | 51 | 9.5 | 11 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 9.5 | 24 | 6.4 | 7.9 | 12.7 | 51 | 60 | 11 | 13 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 12.5 | 28.5 | 9.6 | 11.2 | 14.2 | 60 | 71 | 13 | 16 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 12.5 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 12.5 | 32 | 11.2 | 12.7 | 15.7 | 81 | 98 | 17 | 21 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 19.0 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 19.0 | 43 | 15.7 | 19 | 151 | 30 | |||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.30 | 7.62 | 16 | 19.0 | 44.5 | 19.0 | 22.4 | 184 | 57 | |||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 19.0 | 48 | 22.4 | 28.4 | 201 | 66 | |||||||||||
锻制螺纹管件公差范围
| 公称尺寸 Nominal Size | 所有管件 All Fittings | 弯头 、三通 和四通 Elbows, Tees & Crosses | 双承口 管箍 Couplings | 单承口 管箍 Half- Couplings | 异径插入件 Reducer Inserts | 活接头 Unions | |||||||||||||
| 承插孔径 Socket Bore Dia. | 流通孔径 Bore Dia. of Fittings | 中心至承插 孔底 Center to Bottom of Socket | 承插孔底 距离 Laying Lengths | 承插孔底 至端面 Laying Lengths | 结构 长度 Laying Length | 主体 直径 Shank Dia. | 长度 Length | 结构长度 Laying Length | |||||||||||
| DN | NPS | B | D |  A H | E | F | A | SD | SL | E | |||||||||
| 6~8 | 1/8~1/4 | +0.4 0 | +1.5 0 | ± 1.0 | ± 1.5 | ± 1.0 | +1.5 0 | ± 0.25 | 0 -1.5 | ± 1.5 | |||||||||
| 10~20 | 3/8~3/4 | +0.4 0 | +1.5 0 | ± 1.5 | ± 3.0 | ± 1.5 | +1.5 0 | ± 0.25 | 0 -1.5 | ± 3.0 | |||||||||
| 25~40 | 1~11/2 | +0.4 0 | +1.5 0 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 0 | ± 0.25 | 0 -2.0 | ± 4.0 | |||||||||
| 50 | 2 | +0.5 0 | +1.5 0 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 0 | ± 0.5 | 0 -2.0 | ± 4.0 | |||||||||
| 65~80 | 21/2~3 | +0.5 0 | +3.0 0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 0 | ± 0.5 | 0 -2.5 | ± 5.0 | |||||||||
| 100 | 4 | +0.5 0 | +3.0 0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 0 | ± 0.7 | 0 -2.5 | - | |||||||||
螺纹管件的种类：
螺纹45度弯头，螺纹90度弯头，螺纹三通，螺纹四通，内外螺纹90度弯头，螺纹管箍，螺纹半管接头，螺纹管帽，螺纹管塞，螺纹补芯。
锻制螺纹管件尺寸参数
螺纹管件尺寸范围：1/8英寸-4英寸；压力范围：Class2000/3000/6000
尺寸范围 | 1/8″ to 4″ ( DN6 to DN100) |
压力等级 | Class 2000, 3000, 6000 LBS |
生产标准 | ASME B16.11, BS3799, MSS SP-79 / 83 / 85 / 95/97 |
产品种类 | Threaded Elbow,Tee,Cross,Cap,Coupling,Boss,Cap |
碳钢材质 | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
合金材质 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
不锈钢材质 | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
螺纹管件尺寸参数表：
螺纹 45° 弯头 | 螺纹 90° 弯头 | 螺纹三通 | 螺纹四通 | ||||||||||||
Threaded 45 Elbow | Threaded 45 ° Elbow | Threaded Tee | Threaded Cross | ||||||||||||
GB/T 14383 ASME B16.11 | |||||||||||||||
公称尺寸 | 中心至端面 | 端部外径 | 本体壁厚 | 螺纹长度 | |||||||||||
DN | NPS | A | H | G min | L5 min | L2 min | |||||||||
90° Elbows, Tees, Crosses | 45 ° Elbows | ||||||||||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | ||||
6 | 1/8 | 21 | 21 | 25 | 17 | 17 | 19 | 22 | 22 | 25 | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
8 | 1/4 | 21 | 25 | 28 | 17 | 19 | 22 | 22 | 25 | 33 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
10 | 3/8 | 25 | 28 | 33 | 19 | 22 | 25 | 25 | 33 | 38 | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
15 | 1/2 | 28 | 33 | 38 | 22 | 25 | 28 | 33 | 38 | 46 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
20 | 3/4 | 33 | 38 | 44 | 25 | 28 | 33 | 38 | 46 | 56 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
25 | 1 | 38 | 44 | 51 | 28 | 33 | 35 | 46 | 56 | 62 | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
32 | 1 1/4 | 44 | 51 | 60 | 33 | 35 | 43 | 56 | 62 | 75 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
40 | 1 1/2 | 51 | 60 | 64 | 35 | 43 | 44 | 62 | 75 | 84 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
50 | 2 | 60 | 64 | 53 | 43 | 44 | 52 | 75 | 84 | 102 | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
65 | 2 1/2 | 76 | 83 | 95 | 52 | 52 | 64 | 92 | 102 | 121 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
80 | 3 | 86 | 95 | 106 | 64 | 64 | 79 | 109 | 121 | 146 | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
100 | 4 | 106 | 114 | 114 | 79 | 79 | 79 | 146 | 152 | 152 | 6.55 | 11.18 | 18.67 | 27.7 | 33 |
双螺口管箍 | 单螺口管箍 | 半管接头 | 管帽 | |||||||
Coupling | Half-Coupling | Boss | Cap | |||||||
公称尺寸 | 端面至端面 | 端面至端面 | 外径 | 顶部厚度 | 螺纹长度 | |||||
DN | NPS | W | P | D | G min | L5 min | L2 min | |||
3000 & 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 19 | 16 | 22 | 4.8 | 6.4 | 6.7 | ||
8 | 1/4 | 35 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
10 | 3/8 | 38 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
15 | 1/2 | 48 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
20 | 3/4 | 51 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
25 | 1 | 60 | 41 | 43 | 44 | 57 | 9.7 | 11.2 | 14.7 | 17.3 |
32 | 1 1/4 | 67 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17.0 | 18.0 |
40 | 1 1/2 | 79 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
50 | 2 | 86 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
65 | 2 1/2 | 92 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
80 | 3 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
100 | 4 | 121 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
公差范围
公称尺寸 | 弯头 、三通和四通 | 双螺口管箍 | 单螺口管箍 | |
中心至端面 | 端面至端面 | 端面至端面 | ||
DN | NPS |
| W | W/ 2 |
6~8 | 1/8~1/4 | ± 1.0 | ± 1.0 | ± 1.0 |
10~20 | 3/8~3/4 | ± 1.5 | ± 1.5 | ± 1.5 |
25~50 | 1~2 | ± 2.0 | ± 2.0 | ± 2.0 |
65~100 | 21/2~4 | ± 2.5 | ± 2.5 | ± 2.5 |
ASME B16.11对承插和螺纹管件的承受压力范围做了明确规定。承插管件压力范围：CLASS3000、6000、9000；螺纹管件压力范围：CLASS2000、3000、6000。
| 连接型式 Joint Type | 级别代号 Class | 适配的管子壁厚等级 Grade of Connecting Pipes | 连接型式 Joint Type | 级别代号 Class | 适配的管子壁厚等级 Grade of Connecting Pipes | ||||||||||||||
| 承插焊 SW | 3000 | Sch80 XS | 螺纹 THRD | 2000 | Sch80 XS | ||||||||||||||
| 6000 | Sch160 | 3000 | Sch160 | ||||||||||||||||
| 9000 | XXS | 6000 | XXS | ||||||||||||||||
ASME B16.11锻制管件包含多种材质，上海著诚管件制造有限公司，作为专业的管件供应商，我们可以生产包括碳钢，低温钢，合金钢，不锈钢，双向不锈钢等多种材质的锻制管件产品。
碳钢
ASTM A105 / A105N
特点：耐腐蚀、承压能力强、安装方便
低温钢
ASTM A350 LF2 / LF3
特点：优异的耐低温性能、良好的机械性能、耐腐蚀性和抗氢脆性
管线钢
A694 F42 / 46 / 52 / 56 / 65 / 70
特点：较高的抗拉强度和韧性，原材料价格相对较低。
合金钢
ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92
特点：优异的耐磨性能，能够在高磨损环境下保持较长的使用寿命。
不锈钢
A182 F304/304L/304H - F904L
特点：耐腐蚀性能、高强度、良好的耐高温和耐低温性能、非磁性、表面光洁度高、易于加工和安装以及环保与可回收性。
Class 2000、3000、6000：对应不同的工作压力，数值越大，承压能力越强。

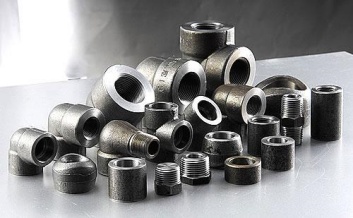

碳钢锻制管件
不锈钢锻制管件
1、耐高压：锻制管件经过高温锻造和热处理，具有更高的强度和耐久性，能够承受高压、高温和腐蚀性介质的工作条件。
2、质量稳定：锻制管件的制造过程中，经过严格的质量控制和检验，能够保证产品质量稳定，减少泄漏和故障的风险。
3、经久耐用：锻制管件的材料和制造工艺都有严格的规定和要求，能够保证其可靠性高，使用寿命长。
4、连接方式多样：锻制管件可以适用于各种不同类型的管道连接，如螺纹、焊接和插装等，具有更广泛的适用性。
5、节能环保：锻制管件的材料和制造工艺都符合相关标准和规范的要求，能够保证其安全可靠，不会对环境和人体造成危害。
严格质控：从原料采购到产品交付，全流程把控ASME B16.11锻制管件质量，每批产品多轮检测，确保符合国际标准。
定制服务：可根据客户需求，定制特殊尺寸、压力等级、材料的锻制管件。
快速交付：常见规格锻制管件库存充足，保障订单准时交付，满足紧急需求。
专业售后：经验丰富的业务团队，为客户提供专业的技术支持及问题解决方案。
若您需要采购ASME B16.11不锈钢锻制管件，欢迎联系我们，我们将为您提供优质产品与专业服务。
