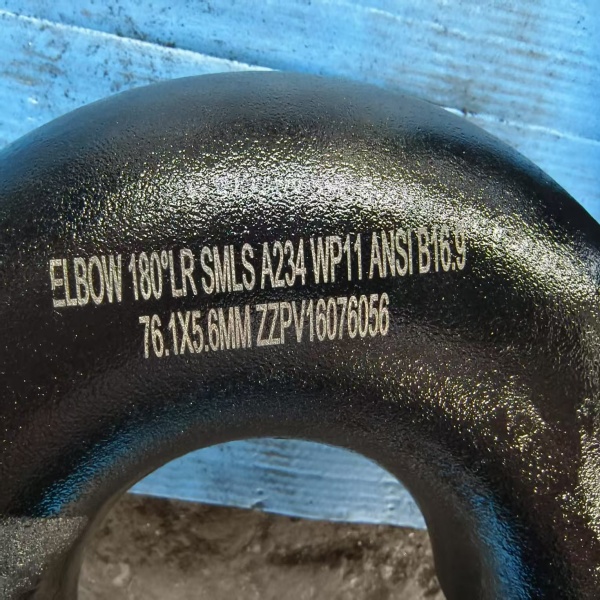

ASME B16.9 180°弯头的订单

2025年5月20日，我们收到意大利老客户的询价邮件。这位与我们合作多年的合作伙伴正在为一个新项目寻找一批管件——ASTM A234 WP11 180°弯头。作为长期信赖的供应商，我们深知，这份询价背后，不仅是对我们产品质量的认可，更是对我们服务效率的期待。客户完成报价后，一周后就向我们下了订单。

上海著诚管件制造有限公司是一家专业从事管道及配件生产加工的企业，我们生产的管道及管配件主要应用于化工、石油、天然气，水利、电力、海洋工程等领域。产品主要包括各种尺寸的无缝管、焊管，对焊管件、高压锻制管件及法兰等。材质包括碳钢，不锈钢，合金钢，低温钢，双相钢，基合金等。联系我们

对焊180°弯头的尺寸检验

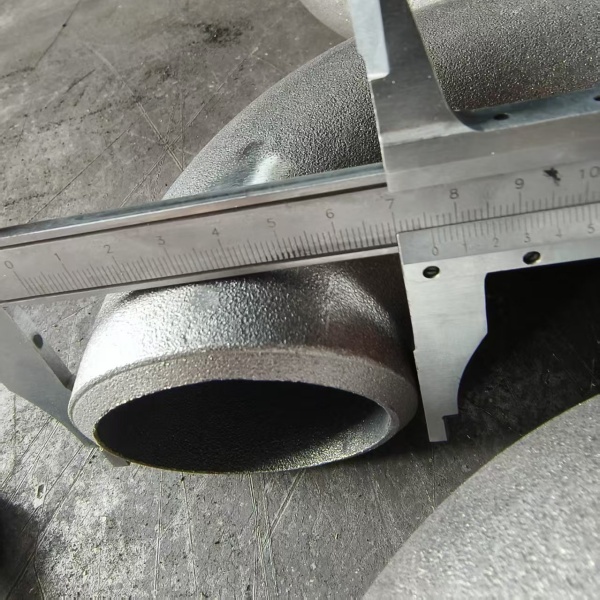

1. 外径 (Outside Diameter, OD)： 测量弯头两端接口的外径，确保其符合标准公差，以便与管道顺利对焊或连接。

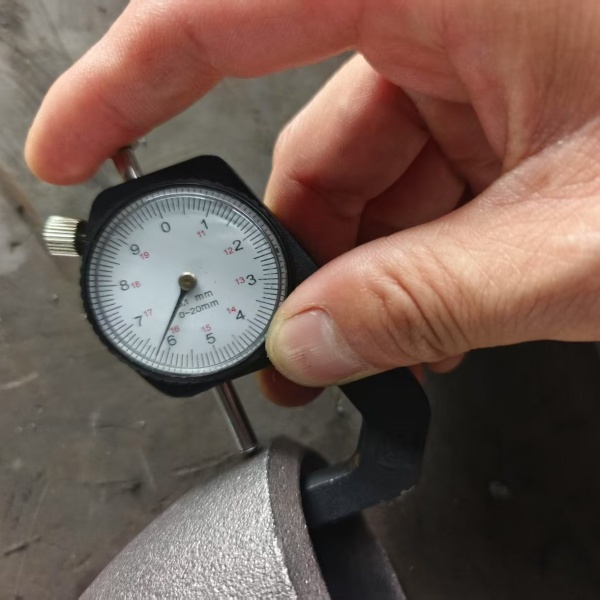

2. 壁厚 (Wall Thickness, WT)： 测量弯头各处的壁厚，特别是弯头背部（外侧）和喉部（内侧）的最小壁厚，因为成形过程中这些区域可能会变薄。壁厚必须符合设计等级和标准要求。

3. 中心线半径 (Centerline Radius, R)： 测量弯头弯曲部分的中心线半径。180度弯头通常分为长半径（R=1.5D，D为公称直径）和短半径（R=1.0D）两种，但180度回弯头通常是长半径的。

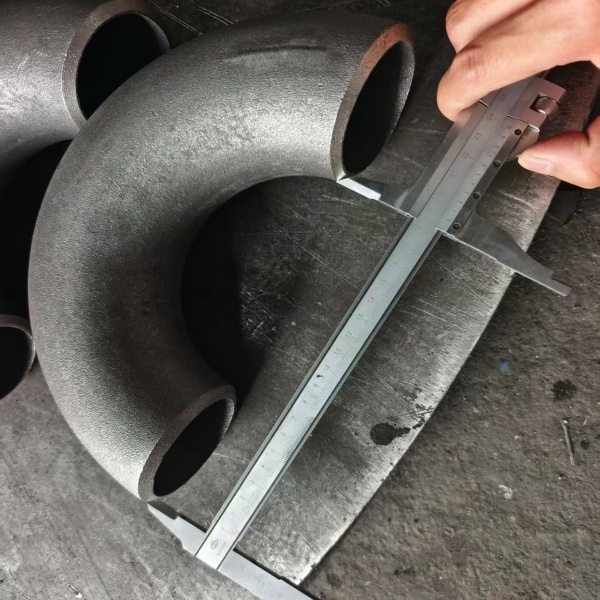

4. 中心到中心尺寸 (Center-to-Center Dimension)： 测量弯头两端中心线之间的距离。对于180度弯头，这通常是中心线半径的两倍。

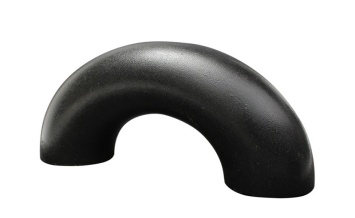

ASME B16.9 180°弯头的规格

Size Range	1/2"- 24" / DN15 - 600
Thickness Schedule	SCH 10, 20, 40, STD, XS, 80, 100, 120, 140, 160, XXS
Standard	ASME B16.9, MSS SP 43, JIS B2311/2312/2313, EN10253, DIN2605/2615/2616/2617, EN10253
Carbon Steel Grades	ASTM A234 WPB/WPC, A420 WPL6, A860 WPHY 42 / 46 / 56 / 60 / 65
Alloy Steel Grades	ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92,
Stainless Steel Grades	ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L
Duplex Stainless Steel Grades	ASTM A815 S32205, S31803, 32750, 32760

结构形式：

长半径 (Long Radius, LR) 180° 弯头： 这是最常见的形式。其中心线半径（R）通常是管件公称直径（NPS 或 DN）的 1.5 倍 (R = 1.5D)。例如，一个 4 英寸的长半径 180° 弯头，其中心线半径将是 4 英寸 x 1.5 = 6 英寸。长半径设计能提供更平滑的流体路径，减少流体阻力、压降和冲蚀。

短半径 (Short Radius, SR) 180° 弯头： 虽然不那么常见，但 ASME B16.9 也包含短半径 180° 弯头，其中心线半径通常是管件公称直径的 1.0 倍 (R = 1.0D)。短半径弯头更紧凑，适用于空间受限但对流体阻力要求不那么严格的场合。

ASTM A234 WP11 弯头的化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Mo
ASTM A234 WP11 CL1	MIN	0.050	0.30			0.50	1.00	0.440
	MAX	0.150	0.60	0.030	0.030	1.00	1.50	0.660
ASTM A234 WP11 CL2,CL3	MIN	0.050	0.30			0.50	1.00	0.440
	MAX	0.200	0.80	0.040	0.040	1.00	1.50	0.650

ASTM A234 WP11 弯头的机械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %
ASTM A234 WP11 CL1	415 min	205 min	30min
ASTM A234 WP11 CL2	485min	275min	30min
ASTM A234 WP11 CL3	520min	310min	30min

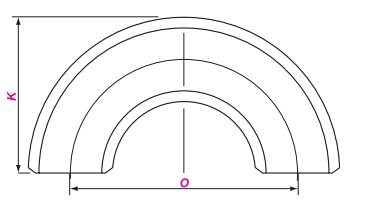

ASME B16.9 180°弯头的尺寸

公称尺寸 Nominal Size		端部外径 Outside Diameter at Bevel	中心至中心    Center to Center		背面至端面    Back to Face
			180   Returns
DN	NPS	OD	O		K
			长半径 LR	短半径 SR	长半径 LR	短半径 SR
15	1/2	21.3	76		48
20	3/4	26.7	76		51
25	1	33.4	76	51	56	41
32	1 1/4	42.2	95	64	70	52
40	1 1/2	48.3	114	76	83	62
50	2	60.3	152	102	106	81
65	2 1/2	73.0	190	127	132	100
80	3	88.9	229	152	159	121
90	3 1/2	101.6	267	178	184	140
100	4	114.3	305	203	210	159
125	5	141.3	381	254	262	197
150	6	168.3	457	305	313	237
200	8	219.1	610	406	414	313
250	10	273.0	762	508	518	391
300	12	323.8	914	609	619	467
350	14	355.6	1067	711	711	533
400	16	406.4	1219	813	813	610
450	18	457.0	1372	914	914	686
500	20	508.0	1524	1016	1016	762
550	22	559.0	1676	1118	1118	838
600	24	610.0	1829	1219	1219	914

为何选择 ASME B16.9 标准的 180° 弯头？

互换性： 确保了全球范围内不同制造商产品之间的尺寸兼容性，简化了采购和库存管理。

安全可靠： 严格的尺寸、公差和制造要求保证了管件的结构完整性和承压能力，降低了泄漏和失效的风险。

工程实践： ASME B16.9 是管道行业公认的权威标准，遵循此标准可确保工程设计和施工符合实践。

质量保证： 符合该标准的产品通常经过严格的质量控制，提供了一定程度的质量保证。

ASME B16.9 180°弯头的应用

换向和折返场合：
如换热器、冷凝器、蒸发器、U 型管道，帮助管路快速折返。

受限空间布管：
适合空间受限、需要180°转向的场合。

高温高压管道：
应用于石油、化工、电力、船舶、炼化及天然气等高温、高压及腐蚀性场合。

机械和动力配管：
适合动力机械、空压机及发电装置中的循环冷却、动力输送。

设备连接及检修：
常见于换热器壳程及检修管路，便于维护和更换。
