ASME B16.9 标准介绍
ASME B16.9是由美国机械工程师协会（ASME）制定的一项关于对焊管件的生产标准。该标准在全球范围内具有极高的认可度和权威性，主要规定了对焊管件的尺寸、公差、试验方法等,为对焊管件的设计、生产、检验等环节提供了统一、规范的技术依据。
ASME B16.9标准涵盖的产品范围十分广泛，主要包括各种规格的ASME B16.9对焊弯头、三通、异径管（大小头）、管帽等对焊管件。这些管件的尺寸范围从 1/2 英寸（约 12.7 毫米）到 48 英寸（约 1219.2 毫米），能够满足不同管道系统的需求。其中对焊弯头是最为常见,应用最为广泛的一种对焊管件类型,本文将着重介绍一下ASME B16.9标准不锈钢对焊弯头的特点。

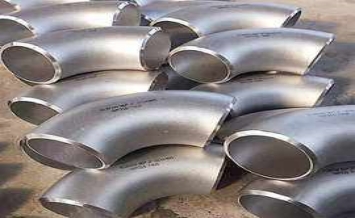

ASME B16.9不锈钢对焊弯头的类型
1、按弯曲半径可分为：长半径弯头（LR ELBOW）和短半径弯头(SR ELBOW)。
2、按弯曲角度可分为：45度弯头、90度弯头和180度弯头。
3、按生产方式可分为：无缝弯头和直缝弯头。

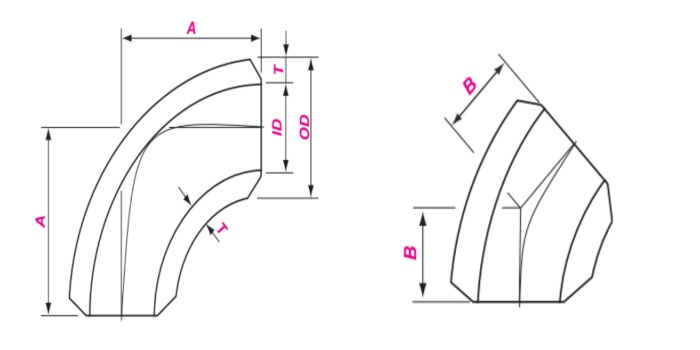

90度和45度弯头尺寸表
| 对焊 90° 长半径/短半径弯头 | 对焊 45° 长半径弯头 | ||||
| BW 90 LR/SR Elbow | BW 45 LR Elbow | ||||
| GB/T 12459 GB/T 13401 ASME B16.9 | |||||
| 公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | |||
| 90° Elbows | 45° Elbows | ||||
| DN | NPS | OD | A | B | |
| 长半径 LR | 短半径 SR | 长半径 LR | |||
| 15 | 1/2 | 21.3 | 38 | 16 | |
| 20 | 3/4 | 26.7 | 38 | 19 | |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 4、89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
| 注释 : 1 ) 除上述标准外, 还可按 GB/T 10752、SH 3408、SH 3409、HG/T 21635、HG/T 21631、SY/T 0510、DL/T 695、EN 10253 等标准制造。 2 ) 更大规格的弯头 , 可根据采购方与制造商协商一 致的尺寸制造 。 |  Notes:1) Besides these, GB/T 10752 SH 3408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 etc.are also applied. 2) The elbow with NPS over 80 shall be made subject to the sizes agreed by purchaser and manufacturer. | ||||

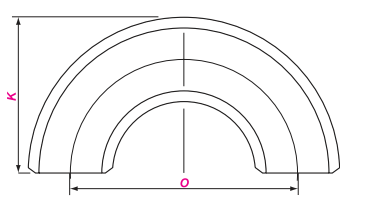

3D和180度弯头尺寸表
| 对焊90° 3D 弯头 | 对焊45° 3D 弯头 | 对焊180° 长半径/短半径弯头 | ||||||
| BW 90 3D Elbow | BW 45 3D Elbow | BW 180 LR/SR Return | ||||||
| GB /T 12459 GB/T 13401 ASME B16.9 | ||||||||
| 公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | 中心至中心 Center to Center | 背面至端面 Back to Face | ||||
| 90° Elbows | 45° Elbows | 180 Returns | ||||||
| DN | NPS | OD | A | B | O | K | ||
| 3D | 3D | 长半径 LR | 短半径 SR | 长半径 LR | 短半径 SR | |||
| 15 | 1/2 | 21.3 | 76 | 48 | ||||
| 20 | 3/4 | 26.7 | 57 | 24 | 76 | 51 | ||
| 25 | 1 | 33.4 | 76 | 31 | 76 | 51 | 56 | 41 |
| 32 | 1 1/4 | 42.2 | 95 | 39 | 95 | 64 | 70 | 52 |
| 40 | 1 1/2 | 48.3 | 114 | 47 | 114 | 76 | 83 | 62 |
| 50 | 2 | 60.3 | 152 | 63 | 152 | 102 | 106 | 81 |
| 65 | 2 1/2 | 73.0 | 190 | 79 | 190 | 127 | 132 | 100 |
| 80 | 3 | 88.9 | 229 | 95 | 229 | 152 | 159 | 121 |
| 90 | 3 1/2 | 101.6 | 267 | 111 | 267 | 178 | 184 | 140 |
| 100 | 4 | 114.3 | 305 | 127 | 305 | 203 | 210 | 159 |
| 125 | 5 | 141.3 | 381 | 157 | 381 | 254 | 262 | 197 |
| 150 | 6 | 168.3 | 457 | 189 | 457 | 305 | 313 | 237 |
| 200 | 8 | 219.1 | 610 | 252 | 610 | 406 | 414 | 313 |
| 250 | 10 | 273.0 | 762 | 316 | 762 | 508 | 518 | 391 |
| 300 | 12 | 323.8 | 914 | 378 | 914 | 609 | 619 | 467 |
| 350 | 14 | 355.6 | 1067 | 441 | 1067 | 711 | 711 | 533 |
| 400 | 16 | 406.4 | 1219 | 505 | 1219 | 813 | 813 | 610 |
| 450 | 18 | 457.0 | 1372 | 568 | 1372 | 914 | 914 | 686 |
| 500 | 20 | 508.0 | 1524 | 632 | 1524 | 1016 | 1016 | 762 |
| 550 | 22 | 559.0 | 1676 | 694 | 1676 | 1118 | 1118 | 838 |
| 600 | 24 | 610.0 | 1829 | 757 | 1829 | 1219 | 1219 | 914 |
| 650 | 26 | 660.0 | 1981 | 821 | ||||
| 700 | 28 | 711.0 | 2134 | 883 | ||||
| 750 | 30 | 762.0 | 2286 | 964 | ||||
| 800 | 32 | 813.0 | 2438 | 1010 | ||||
| 850 | 34 | 864.0 | 2591 | 1073 | ||||
| 900 | 36 | 914.0 | 2743 | 1135 | ||||
| 950 | 38 | 965.0 | 2896 | 1200 | ||||
| 1000 | 40 | 1016.0 | 3048 | 1264 | ||||
| 1050 | 42 | 1067.0 | 3200 | 1326 | ||||
| 1100 | 44 | 1118.0 | 3353 | 1389 | ||||
| 1150 | 46 | 1168.0 | 3505 | 1453 | ||||
| 1200 | 48 | 1219.0 | 3658 | 1516 | ||||
ASME B16.9不锈钢对焊弯头公差标准
ASME B16.9标准中明确规定了不锈钢对焊弯头的尺寸的公差，包括长度、壁厚、内径、外径等多方面，尺寸偏差必须在标准规定的公差范围内。
公称尺寸 Nominal Size | 所有管件1)2) All Fittings | 45°、90° 弯头、三通、四通 45°&90° Elbows & Tees, Crosses |
3D Radius Elbows | 180 ° 弯头 Returns | ||||
| DN | NPS | OD 3) 4) | ID 3) | A B C M | A B | O | K | U |
| 15-65 | 1/2 -21/2 | +1.6 -0.8 | ± 0.8 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 125-200 | 5-8 | +2.4 -1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 250-450 | 10-18 | +4.0 -3.2 | ± 3.2 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 |
| 500-600 | 20-24 | +6.4 -4.8 | ± 4.8 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 |
| 650-750 | 26-30 | +6.4 -4.8 | ± 4.8 | ± 3 | ± 6 | --- | --- | --- |
| 800-1200 | 32-48 | +6.4 -4.8 | ± 4.8 | ± 5 | ± 6 | --- | --- | --- |
ASTM A403不锈钢材质等级
ASME B16.9美标不锈钢对焊弯头对应的材质标准为ASTM A403。这个材质标准包含了304/304L、316/316L、321、347、904L等多种奥体是不锈钢材质。客户可根据不同的管道使用环境来选择合适的材质。
化学成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
| ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
| ASTM A403 WP304L | MIN | 8.00 | 18.00 | ||||||
| MAX | 0.03 | 2.00 | 0.05 | 0.03 | 1.00 | 12.00 | 20.00 | ||
| ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | |
| ASTM A403 WP316L | MIN | 10.00 | 16.00 | ||||||
| MAX | 0.03 | 2.00 | 0.05 | 0.03 | 1.00 | 14.00 | 18.00 | ||
| ASTM A403 WP321 | MIN | 9.00 | 17.00 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 | ||
| ASTM A403 WP904L | MIN | 23.00 | 19.00 | 4.000 | |||||
| MAX | 0.02 | 2.00 | 0.045 | 0.035 | 1.00 | 28.00 | 23.00 | 5.000 |
机械性能
| MATERIAL | ASTM A403 WP304 | ASTM A403 WP304L | ASTM A403 WP316 | ASTM A403 WP316L | ASTM A403 WP321 | ASTM A403 WP904L |
| T.S (MPA) | 515 min | 485 min | 515 min | 485 min | 515 min | 490 min |
| Y.S (MPA) | 205 min | 170 min | 205 min | 170 min | 205 min | 220 min |
| EL % | 28 min | 28 min | 28 min | 28 min | 28 min | 28 min |
应用范围
不锈钢对焊弯头是管道系统中非常重要的组成部分，不仅可以连接管道，还可以改变管道的流动方向、降低流体阻力、调节流量等，因此被广泛应用于化工、食品、石油、天然气、生物制药等行业。
石油化工行业
电力能源行业
冶金行业
船舶制造行业
城市基础设施建设
