ASME B16.9对焊管件介绍

       一、ASME B16.9是什么标准？

          ASME B16.9是ASME（美国机械工程师协会）发布的关于对焊管件的生产标准，这个标准主要规定了对焊管件的类型、尺寸、公差、试验方法等。

      二、ASME B16.9对焊管件包含那些类型？

          对焊管件是压力管道元件中非常重要的组成部分，是一种通过焊接的方法将管道连接到一起的配件。经常用于用于线路较长并且不需要经常拆卸的管道系统。由于在其安装位置介质发生流动方向和通流面积的改变，其受内外应力情况比较复杂，因此管件的质量等级直接影响整个管道系统的安全稳定运行。

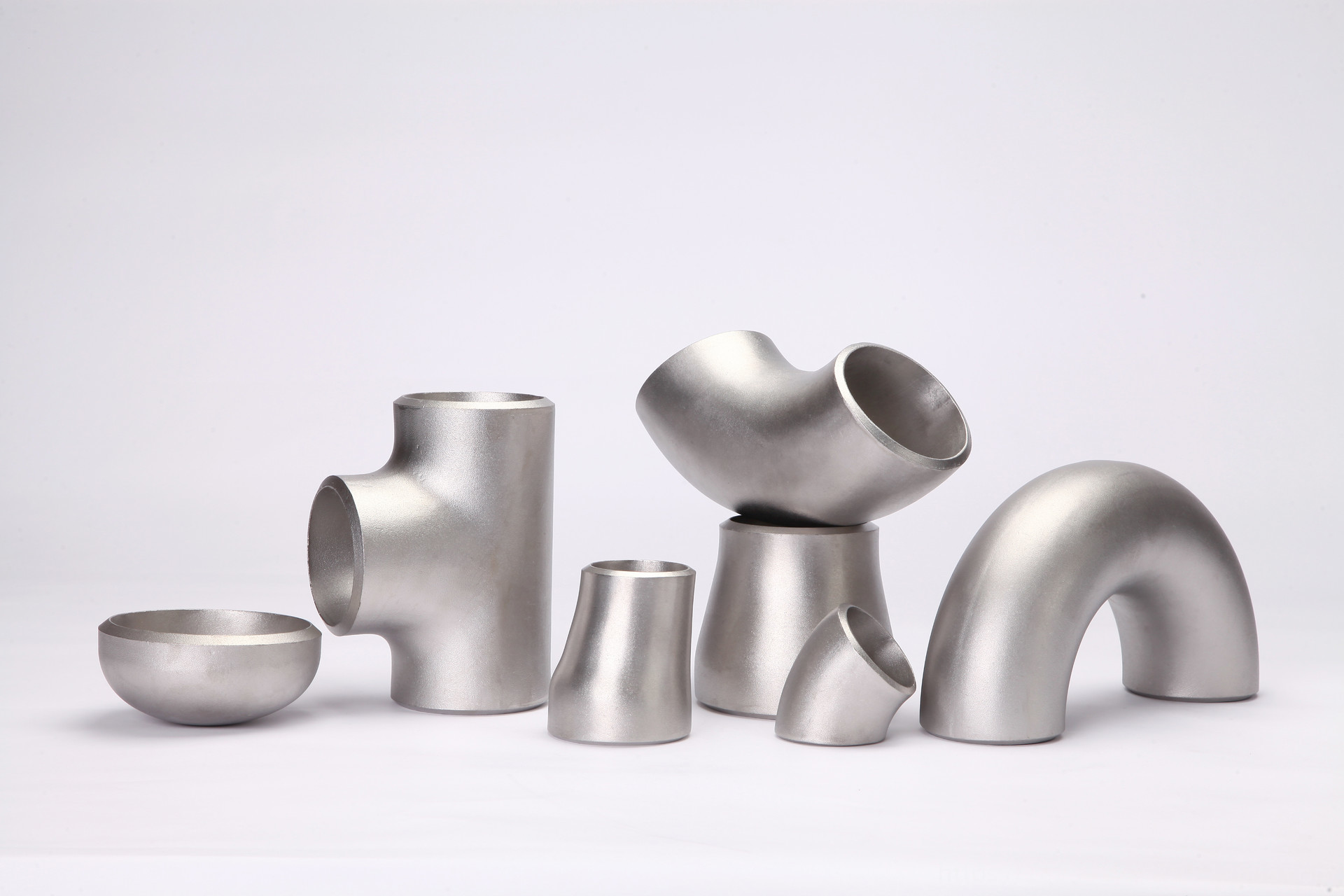

          ASME B16.9对焊管件有多种产品类型可供不同设计要求的管道系统使用。常见的对焊管件类型有：90度弯头、45度弯头、三通、四通、管帽、同心异径管、偏心异径管、翻边短节等类型。

          1、对焊弯头

          对焊弯头是管道安装中最常用到的一种管件，它是在管道系统中改变方向的管件。依尺寸不同将弯头分为长半径弯头（1.5D）和短半径弯头（1D）；根据弯曲角度不同分为45度弯头、90度弯头、180度弯头；根据制造方法不同又分为推制弯头、挤压弯头和直缝弯头。

          2、对焊三通

          对焊三通也是管道安装过程中使用频率较高的一种管件，形状为T型，依口径大小不同将三通分为等径三通、异径三通和45度斜三通（Y型三通）。

          3、对焊四通

           四通是管道系统的重要配件，它一般采用无缝钢管或焊接钢管，通过推制、拉拔、挤压而成，连接形式就是直接将四通与钢管对焊，根据端口直径不同可分为等径四通和异径四通两种。

          4、对焊异径管

          异径管又被称为对焊大小头。顾名思义，这种管件的特点就是两端口径大小不同，一端大尺寸一端小尺寸。对焊异径管主要起到连接管道，大口径管道与小口径管道的转换作用。对焊异径管通常有对焊同心异径管和对焊偏心异径管两大类。

          5、对焊管帽

          管帽一般用于管道的末端，用于封闭管道，又称封头、堵头、盖头、管子盖、闷头，其多采用标准椭圆形管帽，其椭圆的内径长短轴之比为2:1，且有一定高度的直边。

          6、翻遍短接

          常与松套法兰配套使用，起到管道连接和密封的作用；翻边是一般按冲压工艺成型，按直管端的长短分为长型翻边和短型翻边。

       三、ASME B16.9对焊管件的尺寸、壁厚、公差范围

          ASME B16.9标准中规定了对焊管件尺寸的公差范围，包括长度、壁厚、内径、外径等多方面，尺寸偏差必须在标准规定的公差范围内。

          1、尺寸范围

         标准中对不同类型的对焊管件尺寸有不同的设计要求。例如45度/90度长半径弯头，等径/异径三通，同心/偏心异径管，管帽的尺寸范围为1/2"-48"/DN15-DN1200；45度/90度短半径弯头，180度弯头，翻遍短接的尺寸范围为1/2"-24"/DN15-DN600。

         2、壁厚范围

          SCH10-SCH160、XXS。

         3、45度/90度对焊弯头尺寸表

公称尺寸 Nominal Size		端部外径 Outside Diameter at Bevel	中心至端面    Center to End
			90°  Elbows		45°  Elbows
DN	NPS	OD	A		B
			长半径  LR	短半径 SR	长半径 LR
15	1/2	21.3	38		16
20	3/4	26.7	38		19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	4、89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759

         4、90度长半径（LR）对焊弯头理论重量表：

公称直径		理论重量 kg
DN	NPS	SCH10S	SCH20	STD	SCH40	XS	SCH80
15	1/2	0.06	-	0.08	0.08	0.10	0.10
20	3/4	0.08	-	0.11	0.11	0.13	0.13
25	1	0.13	-	0.15	0.15	0.21	0.21
32	1-1/4	0.21	-	0.25	0.25	0.36	0.36
40	1-1/2	0.28	-	0.39	0.39	0.52	0.52
50	2	0.47	-	0.66	0.66	0.96	0.96
65	2-1/2	0.79	-	1.37	1.37	1.80	1.80
80	3	1.16	-	2.19	2.19	2.87	2.87
90	3-1/2	1.55	-	2.96	2.96	4.06	4.06
100	4	2.02	-	4.13	4.13	5.60	5.60
125	5	3.46	-	6.89	6.89	9.62	9.62
150	6	4.98	-	10.7	10.7	16.5	16.5
200	8	9.57	16.5	21.6	21.6	31.6	31.6
250	10	16.7	25.8	37.0	37.0	49.9	60.7
300	12	25.9	36.1	56.0	61.0	71.6	97.4
350	14	34.7	60.2	71.4	85.1	92.0	139
400	16	45.4	78.0	93.6	121	121	200
450	18	56.2	87.7	119	176	153	287
500	20	82.2	147	147	232	190	396
550	22	99.6	178	178	-	230	515
600	24	136	212	212	377	275	635
650	26	-	323	249	-	323	-
700	28	-	375	290	-	375	-
750	30	265	431	333	-	431	-
800	32	-	491	379	675	491	-
850	34	-	555	428	762	555	-
900	36	-	622	480	950	622	-
950	38	-	-	535	-	694	-
1000	40	-	-	594	-	769	-
1050	42	-	-	655	-	849	-
1100	44	-	-	718	-	932	-
1150	46	-	-	786	-	1019	-
1200	48	-	-	865	-	1110	-

        5、90度短半径（LR）对焊弯头理论重量表：

公称直径		理论重量 kg
DN	NPS	SCH108	SCH20	STD	SCH40	XS	SCH80
25	1	0.08	-	0.11	0.11	0.13	0.13
32	1-1/4	0.14	-	0.17	0.17	0.24	0.24
40	1-1/2	0.19	-	0.24	0.24	0.34	0.34
50	2	0.32	-	0.44	0.44	0.68	0.68
65	2-1/2	0.53	-	0.91	0.91	1.18	1.18
80	3	0.78	-	1.36	1.36	1.91	1.91
90	3-1/2	1.04	-	1.96	1.96	2.58	2.58
100	4	1.35	-	2.77	2.77	3.54	3.54
125	5	2.32	-	4.40	4.40	6.46	6.46
150	6	3.31	-	7.12	7.12	10.6	10.6
200	8	6.38	11.0	14.1	14.1	21.1	21.1
250	10	11.2	16.8	24.6	24.6	33.2	40.4
300	12	17.3	24.1	37.0	40.6	47.7	65.0
350	14	23.2	40.2	42.6	54.5	61.3	92.4
400	16	30.2	51.9	62.2	80.4	80.4	133
450	18	38.3	65.7	79.1	117	102	184
500	20	54.9	97.9	97.9	155	126	255
550	22	66.5	119	119	-	154	333
600	24	90.6	142	142	251	183	424
650	26	-	-	167	-	-	-
700	28	-	-	194	-	-	-
750	30	-	-	222	-	-	-
800	32	-	-	253	438	-	-
850	34	-	-	286	495	-	-
900	36	-	-	320	607	-	-
950	38	-	-	357	-	-	-
1000	40	-	-	396	-	-	-
1050	42	-	-	437	-	-	-
1100	44	-	-	480	-	-	-
1150	46	-	-	524	-	-	-
1200	48	-	-	571	-	-	-

         6、ASME B16.9 对焊管件尺寸公差

公称尺寸               Nominal  Size		所有管件1)2) All Fittings		45°、90° 弯头、三通、四通 45°&90° Elbows & Tees, Crosses	3D 弯头   3D Radius Elbows	180 "   弯头 Returns			管帽 Caps	异径管 、翻边短节 Reducers & Lap Joint Stub Ends	翻边短节 Lap Joint  Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A   B   C   M	A   B	O	K	U	E,  E1	H   F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 6	± 2	0     -1	0     -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

想了解更多ASME B16.9对焊管件的相关信息，请点击以下连接：

       四、对焊管件的材质

           上海著诚管件制造有限公司，多年从事管道及管道配件的经营与销售，我们可以生产碳钢，低温钢，管线钢，合金钢，不锈钢，双相不锈钢钢等多种材质的对焊管件，可适应不同的管道环境，为客户提供全方位的服务。

碳钢	Q235,20#,35#,45#,20G,ASTM A234 WPB/WPC
低温钢	Q345B,16Mn,ASTM A420 WPL6
管线钢	ASTM A860 WPHY 42/46/56/60/65
合金钢	ASTM A234 WP11/WP12/WP5/WP9/WP91/WP92,15CrMoG,12Cr1MoVG,12Cr5Mo,1Cr5Mo, Cr9Mo,10CrMo910,12CrMo4-5
不锈钢	ASTM A403 WP304/304L/304H,316/316L310S,317,347,904L,
双相不锈钢	ASTM A815 S32205,S31803,32750,32760

     五、对焊管件的优点和适用范围

         1、材质多样化：ASME B16.9对焊管件可采用碳钢，低温钢，管线钢，合金钢，不锈钢，双相不锈钢钢等多种材质制造而成，可适应不同环境下的管道系统。

         2、应用范围广：对焊管件尺寸和壁厚范围跨度大，适应不同口径和压力要求的管道系统，因此应用范围广泛。

         3、安全系数高：对焊管件通过焊接将两个管道或设备进行连接，密封性能好，能够保证管道的安全可靠。在高温、高压等恶劣条件下，对焊连接的密封性和强度能够得到保障。

         4、经久耐用：对焊管件连接的强度高于其他连接方式，能够承受较大的拉力、压力和扭力。

         5、安装便捷：对焊管件在安装时不需要特殊的工具和技能，连接操作简便，易于施工。

         6、性价比高：对焊管件原材料一般为钢管，制造工艺相对简单，成本相对较低，能够有效地降低管道工程的成本。

         对焊管件是管道配件中非常重要的组成部分，不仅可以连接管道，还可以改变管道的流动方向、降低流体阻力、调节流量等，因此被广泛应用于化工、食品、石油、天然气、生物制药等行业。

          上海著诚管件制造有限公司，多年来致力于对焊管件的生产和销售，产品主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高的高压管道、尺寸要求精密的设备及其他各种高压领域。
