ASTM A105 螺纹管件订单

浏览数量： 20 作者：本站编辑发布时间： 2025-07-18 来源：本站

["wechat","weibo","qzone","douban","email"]

2025年4月我们收到来自江苏老客户关于ASTM A105螺纹管件的询价，此订单中包含了压力为CLASS 3000的螺纹管箍，螺纹弯头，螺纹三通，螺纹官帽，六角短节等产品。我们拥有足够数量的库存，因此我们很快为客户提供了详细的报价，包装方式，尺寸重量，以及不同的运输方案所产生的费用。并且协助客户解决了订单中需要确认的一些产品细节，如螺纹形式，热镀锌等。客户对我们细致的报价和专业的服务表示满意，因此在4月底我们就与客户签订了订单。作为长期的合作伙伴，我们深知，这份订单的背后，不仅是对我们产品质量的认可，更是对我们服务效率的期待。

采购订单：

描述	材质	端口	数量	单位	防腐工艺
管箍 DN80 SCH80 CS	ASTM A105	RC螺纹	4	个	热镀锌
管箍 DN50 SCH80 CS	ASTM A105	RC螺纹	10	个	热镀锌
管箍 DN32 SCH80 CS	ASTM A105	RC螺纹	8	个	热镀锌
管箍 DN25 SCH80 CS	ASTM A105	RC螺纹	8	个	热镀锌
90°弯头 ELBOW 90°DN65 SCH80 CS	ASTM A105	RC螺纹	3	个	热镀锌
90°弯头 ELBOW 90°DN50 SCH80 CS	ASTM A105	RC螺纹	36	个	热镀锌
90°弯头 ELBOW 90°DN40 SCH80 CS	ASTM A105	RC螺纹	10	个	热镀锌
90°弯头 ELBOW 90°DN32 SCH80 CS	ASTM A105	RC螺纹	120	个	热镀锌
90°弯头 ELBOW 90°DN25 SCH80 CS	ASTM A105	RC螺纹	70	个	热镀锌
三通 DN80x80x65 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌
三通 DN80x80x32 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌
三通 DN50x50x32 SCH80 CS	ASTM A105	RC螺纹	4	个	热镀锌
三通 DN65 SCH80 CS	ASTM A105	RC螺纹	4	个	热镀锌
三通 DN50 SCH80 CS	ASTM A105	RC螺纹	8	个	热镀锌
三通 DN40 SCH80 CS	ASTM A105	RC螺纹	4	个	热镀锌
三通 DN32 SCH80 CS	ASTM A105	RC螺纹	28	个	热镀锌
三通 DN25 SCH80 CS	ASTM A105	RC螺纹	15	个	热镀锌
三通 DN20 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌
三通 DN15 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌
六角变径 DN80x65 SCH80 CS	ASTM A105	RC螺纹	4	个	热镀锌
六角变径 DN80x50 SCH80 CS	ASTM A105	RC螺纹	4	个	热镀锌
六角变径 DN65x50 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌
六角变径 DN65x32 SCH80 CS	ASTM A105	RC螺纹	3	个	热镀锌
六角变径 DN50x40 SCH80 CS	ASTM A105	RC螺纹	4	个	热镀锌
六角变径 DN50x32 SCH80 CS	ASTM A105	RC螺纹	14	个	热镀锌
六角变径 DN50x25 SCH80 CS	ASTM A105	RC螺纹	6	个	热镀锌
六角变径 DN40x32 SCH80 CS	ASTM A105	RC螺纹	7	个	热镀锌
六角变径 DN32x25 SCH80 CS	ASTM A105	RC螺纹	7	个	热镀锌
六角变径 DN25x20 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌
六角变径 DN25x15 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌
管帽 DN32 SCH80 CS	ASTM A105	RC螺纹	25	个	热镀锌
管帽 DN25 SCH80 CS	ASTM A105	RC螺纹	10	个	热镀锌
管帽 DN20 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌
管帽 DN15 SCH80 CS	ASTM A105	RC螺纹	5	个	热镀锌

检验螺纹管件的六个要求

✅外观检验：表面无明显缺陷、螺纹清晰、标记清晰和外形对称。

✅螺纹外径：测量螺纹外径是否符合设计标准，确保精度。

✅螺纹内径：对于内螺纹管件，检查内径是否准确，是否符合规范。

✅螺纹长度：螺纹的有效长度应符合标准要求，避免过短或过长影响装配。

✅螺距：螺距应均匀且符合相关规范要求。

✅管件整体尺寸：如管件的外径、壁厚、长度等，均确保符合图纸尺寸要求。

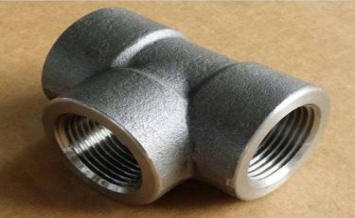

ASTM A105 螺纹管件材质分析：

化学成分：

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cu	Ni	Cr	Mo	V
ASTM A105	MIN		0.60			0.10
ASTM A105	MAX	0.35	1.05	0.035	0.040	0.35	0.40	0.40	0.30	0.12	0.08

机械性能：

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A105	485 min	250 min	22 min	30 min	197 max

螺纹管件尺寸参数

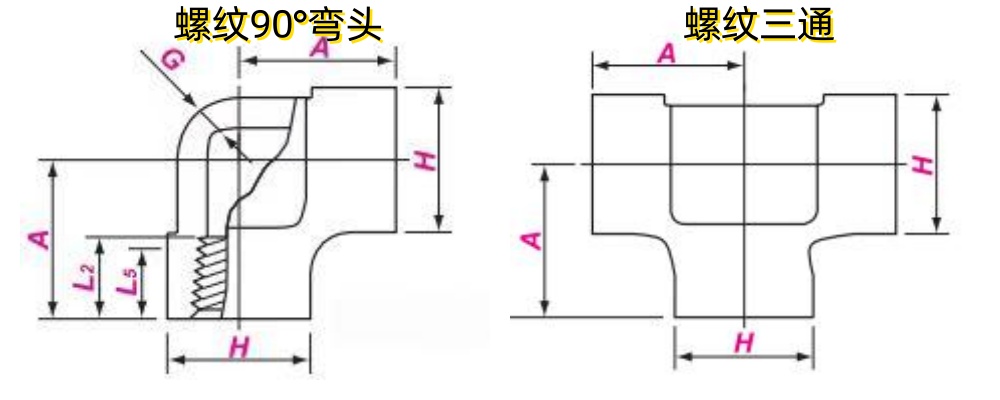

螺纹90°弯头和三通

公称尺寸 Nominal Size		中心至端面 Center-to-End			端部外径 Outside Diameter of Band			本体壁厚 Wall Thickness			螺纹长度 Length of Thread
DN	NPS	A			H			G min			L5 min	L2 min
DN	NPS	2000	3000	6000	2000	3000	6000	2000	3000	6000	L5 min	L2 min
6	1/8	21	21	25	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4	21	25	28	22	25	33	3.18	3.30	6.60	8.1	10.2
10	3/8	25	28	33	25	33	38	3.18	3.51	6.98	9.1	10.4
15	1/2	28	33	38	33	38	46	3.18	4.09	8.15	10.9	13.6
20	3/4	33	38	44	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1	38	44	51	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1 1/4	44	51	60	56	62	75	3.89	5.28	10.59	17.0	18.0
40	1 1/2	51	60	64	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2	60	64	53	75	84	102	4.27	7.14	12.09	19.0	19.2
65	2 1/2	76	83	95	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3	86	95	106	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4	106	114	114	146	152	152	6.55	11.18	18.67	27.7	33

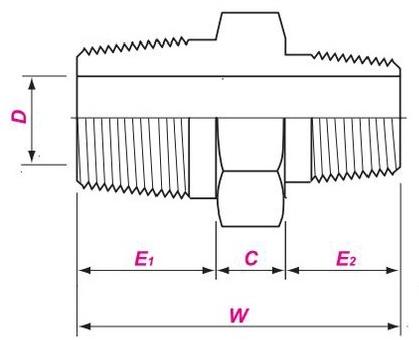

六角短节：

公称尺寸 Nominal Size		尺寸 Size
DN	NPS	C	E 1nom	E 2nom	W	D
DN	NPS	C	E 1nom	E 2nom	W	Sch80	Sch160
6	11/4×1	6	10	-	26	5	4
8	1/4	6	15	-	36	7	6
8 × 6	1/4×1/8	6	15	10	31	5	4
10	3/8	8	16	-	40	10	8
10 × 8	3/8×1/4	8	16	15	39	7	6
15	1/2	8	20	-	48	13	10
15 × 10	1/2×3/8	8	20	16	44	13	8
15 × 8	1/2×1/4	8	20	15	43	7	6
20	3/4	10	21	-	52	18	14
20 × 15	3/4×1/2	10	21	20	51	13	10
20 × 10	3/4×3/8	10	21	16	47	10	8
25	1	10	25	-	60	23	19
25 × 20	1×3/4	10	25	21	56	10	14
25 × 15	1×1/2	10	25	20	55	13	10
32	11/4	12	25	-	62	31	28
32 × 25	11/4×1	12	25	25	62	23	19
32 × 20	11/4×3/4	12	25	21	58	18	14
32 × 15	11/4×1/2	12	25	20	62	13	10
40	11/2	16	26	-	68	36	32
40 × 32	11/2×11/4	16	26	25	67	31	28
40 × 25	11/2×1	16	26	25	67	23	19
40 × 20	11/2×3/4	16	26	21	63	18	14
40 × 15	11/2×1/2	16	26	20	62	13	10
50	2	18	27	-	72	47	40
50 × 40	2×11/2	18	27	26	71	36	32
50 × 32	2×11/4	18	27	25	70	31	28
50 × 25	2×1	18	27	25	70	23	19
50 × 20	2×3/4	18	27	21	66	18	14
50 × 15	2×1/2	18	27	20	65	13	10
65	21/2	20	38	-	96	57	51
65 × 50	21/2×2	20	38	27	85	47	40
65 × 40	21/2×11/2	20	38	26	84	36	32
65 × 32	21/2×11/4	20	38	25	83	31	28
65 × 25	21/2×1	20	38	25	83	23	19
65 × 20	21/2×3/4	20	38	21	79	18	14
80	3	20	40	-	100	70	63
80 × 65	3×21/2	20	40	38	98	57	51
80 × 50	3×2	20	40	27	87	47	40
80 × 40	3×11/2	20	40	26	86	36	32
80 × 32	3×11/4	20	40	25	85	31	28
80 × 25	3×1	20	40	25	85	23	19

螺纹管箍和管帽：

公称尺寸 Nominal Size		端面至端面 End-to-End	端面至端面 End-to-End		外径 Outside Diameter		顶部厚度 End Wall		螺纹长度 Length of Thread
DN	NPS	W	P		D		G min		L5 min	L2 min
DN	NPS	3000 & 6000	3000	6000	3000	6000	3000	6000	L5 min	L2 min
6	1/8	32	19		16	22	4.8		6.4	6.7
8	1/4	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1 1/4	67	44	46	57	64	9.7	11.2	17.0	18.0
40	1 1/2	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2	86	48	51	76	92	12.7	15.7	19.0	19.2
65	2 1/2	92	60	64	92	108	15.7	19.0	23.6	28.9
80	3	108	65	68	108	127	19.0	22.4	25.9	30.5
100	4	121	68	75	140	159	22.4	28.4	27.7	33.0
