浏览数量： 7 作者： Nancy 发布时间： 2024-12-18 来源： 本站

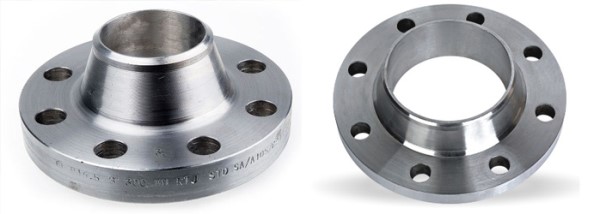

ASTM A105N 对焊法兰具有带颈和圆管过渡的结构，能够与管子进行对焊连接，形成牢固的管道连接点。由于采用碳钢材料，碳钢对焊法兰具有较高的强度和刚性，能够承受较大的压力和负荷。同时，它也具有一定的耐腐蚀性，适用于多种工作环境和介质。
碳钢对焊法兰广泛应用于各种管道系统中，特别是在需要承受较高压力和温度的场合。它常用于石油、化工、天然气、水处理、电力等行业的管道工程中，以及水泵、阀门等设备的连接中。
ASTM A105N 对焊法兰的规格
Shape Type | Regular and Long Neck |
Sealing Face | RF, FF, FTJ |
Size Range | 1/2″ – 60″/ DN15 – DN1200 |
Pressure Rating | Class 150, 300, 600, 900, 1500, 2500lb |
Standard | ASME B16.5, ASME B16.47 Series A/B |
Carbon steel | ASTM A105 / A105N |
本标准适用于室温和高温下工作的压力系统中的碳钢锻制管道部件,它包括符合买方规定尺寸或符合第2节中的引用标准诸如ASME标准及API标准一类的尺寸标准的法兰、管件、阀门和类似零件。按本标准制造的锻件的重量限制在10000磅(4540kg)。更重的锻件可按A266/A266M标准订货。管板及压力容器壳体用中空圆筒形锻件未包括在本标准范围内。尽管本标准也适用于由圆钢及无缝管经机加工而成的一些管道部件(见4.2节)。但是它不适用于这些制品形式中的原材料。
ASTM A105N 的材质分析
ASTM A105N 对焊法兰中主要化学成分包括碳（C）、锰（Mn）、磷（P）、硫（S）等。其中碳含量通常在0.35%左右，锰含量在0.6 - 1.05%之间。适当的碳含量赋予材料一定的强度，而锰元素有助于提高材料的韧性和可加工性。
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V |
ASTM A105N | MIN | 0.600 | 0.10 | ||||||||
MAX | 0.350 | 1.050 | 0.040 | 0.050 | 0.35 | 0.400 | 0.40 | 0.300 | 0.120 | 0.080 |
从强度方面来看，A105N 对焊法兰具有较高的屈服强度和抗拉强度。屈服强度一般在250MPa左右，抗拉强度在485MPa左右。这种强度特性使得它能够承受一定的压力，适用于中低压管道系统。
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105N | 485min | 250 min | 22 min | 30 min | 197 max |
ASTM A105 材质的伸长率
Computed Minimum Values | ||
Wall Thickness | Elongation in 2 in.or | |
in | mm | |
5/16(0.312) | 7.9 | 30 |
9/32(0.281) | 7.1 | 28.5 |
1/4 (0.250) | 6.4 | 27 |
7/32(0.219) | 5.6 | 25.5 |
3/16(0.188) | 4.8 | 24 |
5/32(0.156) | 4 | 22.5 |
1/8 (0.125) | 3.2 | 21 |
3/32(0.094) | 2.4 | 19.5 |
1/16(0.062) | 1.6 | 18 |
ASTM A105N 对焊法兰的压力等级表
对焊法兰的压力等级有150#, 300#, 600#, 900#, 1500#, 2500#.
Table ll-2-1.1 Pressure-Temperature Ratings for Group 1.1 Materials | |||||||
Nominal | Forgings | Castings | Plates | ||||
C-Si | A105(1) | A216 Gr.WCB (1) | A515 Gr.70(1) | ||||
Working Pressures by Classes,psig | |||||||
Class | |||||||
Temp.,F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
-20 to 100 | 285 | 740 | 985 | 1480 | 2220 | 3705 | 6170 |
200 | 260 | 680 | 905 | 1360 | 2035 | 3395 | 5655 |
300 | 230 | 655 | 870 | 1310 | 1965 | 3270 | 5450 |
400 | 200 | 635 | 845 | 1265 | 1900 | 3170 | 5280 |
500 | 170 | 605 | 805 | 1205 | 1810 | 3015 | 5025 |
600 | 140 | 570 | 755 | 1135 | 1705 | 2840 | 4,730 |
650 | 125 | 550 | 730 | 1100 | 1650 | 2745 | 4575 |
700 | 110 | 530 | 710 | 1060 | 1590 | 2655 | 4425 |
750 | 95 | 505 | 675 | 1015 | 1520 | 2535 | 4230 |
800 | 80 | 410 | 550 | 825 | 1235 | 2055 | 3430 |
850 | 65 | 320 | 425 | 640 | 955 | 1595 | 2,655 |
900 | 50 | 230 | 305 | 460 | 690 | 1150 | 1915 |
950 | 35 | 135 | 185 | 275 | 410 | 685 | 1145 |
1000 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
对焊法兰的应用领域
石油和天然气行业
在石油开采过程中，从井口到集输站的管道系统中，有许多地方需要使用对焊法兰进行连接。ASTM A105N 对焊法兰可以用于连接采油树与地面管道、集输管道之间的连接等。在天然气输送管道中，对于一些中低压的支线管道或者在天然气处理厂内部的管道连接，碳钢对焊法兰也有广泛应用。
建筑给排水系统
在建筑物的给排水管道系统中，对焊法兰可用于主管道之间的连接或者主管道与设备的连接。由于建筑给排水系统一般压力较低，碳钢对焊法兰的强度和密封性能足以满足要求。
一般工业领域
在一些普通的工业厂房内，如机械制造工厂的冷却水管路、压缩空气管路等，ASTM A105N 对焊法兰都可以作为管道连接的管件。
