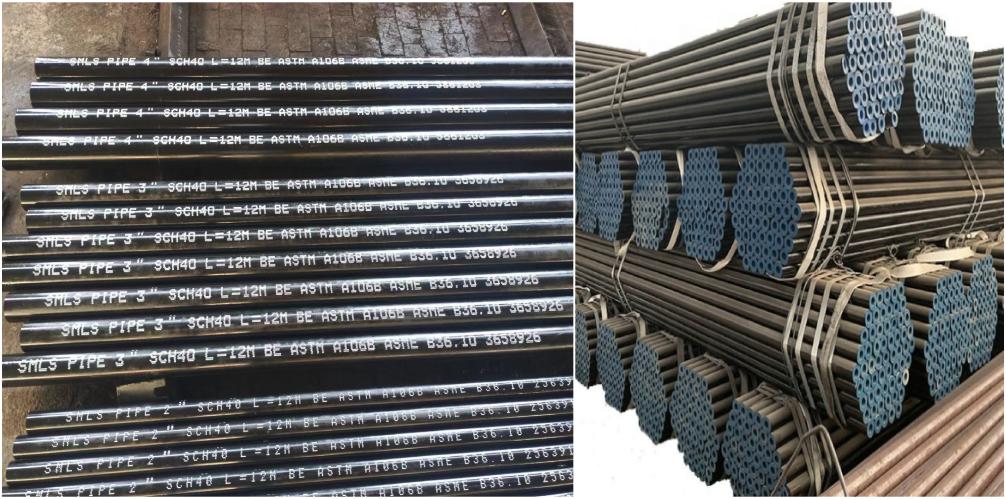

ASTM A106B 碳钢钢管用于输送热气体或液体的应用。这对于保持这些系统的低能耗非常重要。A106B 级是符合 ASTM A106 标准所概述的规格的无缝钢管。
ASTM A106 是美国材料与试验协会（ASTM）制定的标准，其中B级碳钢钢管是一种常用的无缝钢管材料。该标准详细规定了钢管的化学成分、力学性能、制造工艺等多方面的要求。它是一种碳钢管，与 A 级相比，碳含量更高，强度和硬度更高。B级管道因其出色的机械性能和可靠性而被广泛应用于各个行业。
ASTM A106B 碳钢钢管规格
ASTM A106B 标准
本标准适用于NPS为至 NPS 48，公称(平均)壁厚如ANSIB36.10给出的高温用(注1)无缝碳钢公称管，其他尺寸的钢管只要符合本标准所有别的要求亦可供货。根据本标准订货的公称钢管应适于弯曲、卷边及类似的成形加工，并适于焊接。当钢需焊接时，焊接工艺应适合于该钢的级别及用途或其使用场合(注2)。
注1:应考虑材料可能使用于较高温度下时可能导致的石墨化。
注2:A级管比B级或C级管更适合于弯制密距盘管或冷弯。当用于此种应用时，应在订货单中说明之。本附注并不禁止B级无缝管的冷变。
Processing Method | Seamless and Welded |
Size Range | 1/8"- 48" / DN6 - 1200 |
Thickness Schedule | SCH 10, SCH 20, SCH 40, STD, XS, SCH 100, SCH 120, SCH 160, XXS |
Length | 6m or 12 m or Random |
Standard | ASME B36.10M |
Surface Treatment | Blasting and Painting , Epoxy Powder FBE, 2PE, 3PE Coating |
Material Grade | ASTM A106B / A53, API 5L B |
ASTM A106B 的材质分析
ASTM A106B 碳钢钢管中锰含量为0.29 - 1.06%。锰在碳钢中起到强化和脱氧的作用。它有助于提高钢管的强度，并且能改善其韧性。在高温环境下，锰的存在使钢管能够更好地抵抗变形。
CHEMICAL | LIMITS | C | Mn | P | S | Cu | Ni | Cr | Mo | V | Si |
ASTM A106B | MIN | 0.29 | 0.10 | ||||||||
MAX | 0.30 | 1.06 | 0.035 | 0.04 | 0.40 | 0.400 | 0.40 | 0.15 | 0.080 |
ASTM A106B 碳钢钢管的最小屈服强度为240MPa。屈服强度是指材料开始产生塑性变形时所承受的应力。在管道系统中，这一指标非常重要。
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A106 GR B | 415 min | 240 min | 22 min |
ASTM A106B 碳钢钢管的尺寸
ASTM A106B 碳钢钢管规格主要适用于尺寸范围为 1/8”至 48”（DN6 到DN1200）。这些钢管的壁厚必须符合 ASME B36.10 标准，壁厚等级有SCH 10, SCH 20, SCH 40, STD, XS, SCH 100, SCH 120, SCH 160, XXS。
Referenced Weight Lists | kg | ||||||||||||||
Nominal Size | OD | kg/m | |||||||||||||
DN | NPS | OD | Sch10 | Sch20 | Sch30 | STD | Sch40 | Sch60 | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS |
6 | 1/8 | 10.3 | 0.28 | 0.32 | 0.37 | 0.37 | 0.47 | 0.47 | |||||||
8 | 1/4 | 13.7 | 0.49 | 0.54 | 0.63 | 0.63 | 0.80 | 0.80 | |||||||
10 | 3/8 | 17.1 | 0.63 | 0.70 | 0.84 | 0.84 | 1.10 | 1.10 | |||||||
15 | 1/2 | 21.3 | 1.00 | 1.12 | 1.27 | 1.27 | 1.62 | 1.62 | 1.95 | 2.55 | |||||
20 | 3/4 | 26.7 | 1.28 | 1.44 | 1.69 | 1.69 | 2.20 | 2.20 | 1.90 | 3.64 | |||||
25 | 1 | 33.4 | 2.09 | 2.18 | 2.50 | 2.50 | 3.24 | 3.24 | 4.24 | 5.45 | |||||
32 | 1 1/4 | 42.2 | 2.70 | - | 2.87 | 3.39 | 3.39 | 4.47 | 4.47 | 5.16 | 7.77 | ||||
40 | 1 1/2 | 48.3 | 3.11 | 3.53 | 4.05 | 4.05 | 5.41 | 5.41 | 7.25 | 9.56 | |||||
50 | 2 | 60.3 | 3.93 | 4.48 | 5.44 | 5.44 | 7.48 | 7.48 | 11.11 | 13.44 | |||||
65 | 2 1/2 | 73.0 | 5.26 | 8.04 | 8.63 | 8.63 | 11.41 | 11.41 | 14.92 | 20.39 | |||||
80 | 3 | 88.9 | 6.45 | 9.92 | 11.29 | 11.29 | 15.72 | 15.72 | 21.35 | 27.68 | |||||
90 | 3 1/2 | 101.6 | 7.40 | 11.41 | 13.57 | 13.57 | 18.63 | 18.63 | |||||||
100 | 4 | 114.3 | 8.36 | 12.91 | 16.07 | 16.07 | 22.32 | 22.32 | 28.32 | 33.54 | 41.03 | ||||
125 | 5 | 141.3 | 11.57 | 21.77 | 21.77 | 30.97 | 30.97 | 40.28 | 49.11 | 57.43 | |||||
150 | 6 | 168.3 | 13.48 | 28.26 | 28.26 | 42.56 | 42.56 | 54.20 | 67.56 | 79.22 | |||||
200 | 8 | 219.1 | 19.96 | 33.31 | 36.81 | 42.55 | 42.55 | 53.08 | 64.64 | 64.64 | 75.92 | 90.44 | 100.9 | 111.3 | 107.9 |
250 | 10 | 273.0 | 27.78 | 41.77 | 51.03 | 60.31 | 60.31 | 81.55 | 81.55 | 96.01 | 114.8 | 133.1 | 155.2 | 172.3 | 155.2 |
300 | 12 | 323.9 | 36.00 | 49.73 | 65.20 | 73.88 | 79.73 | 109.0 | 97.46 | 132.1 | 159.9 | 187.0 | 208.1 | 238.8 | 187.0 |
350 | 14 | 355.6 | 54.69 | 67.90 | 81.33 | 81.33 | 94.55 | 126.7 | 107.4 | 158.1 | 195.0 | 224.7 | 253.6 | 281.7 | |
400 | 16 | 406.4 | 62.64 | 77.83 | 93.27 | 93.27 | 123.3 | 160.1 | 123.3 | 203.54 | 245.6 | 286.7 | 333.2 | 365.4 | |
450 | 18 | 457.0 | 70.57 | 87.71 | 122.4 | 105.2 | .155.8 | 205.7 | 139.2 | 254.6 | 309.6 | 363.6 | 408.3 | 459.4 | |
500 | 20 | 508 | 78.55 | 117.2 | 155.1 | 117.2 | 183.4 | 247.8 | 155.1 | 311.2 | 381.5 | 441.5 | 508.1 | 564.8 | |
550 | 22 | 559 | 86.54 | 129.1 | 171.1 | 129.1 | 294.3 | 171.1 | 373.8 | 451.4 | 527.0 | 611.6 | 672.3 | ||
600 | 24 | 610 | 94.53 | 141.1 | 209.6 | 141.1 | 255.4 | 355.3 | 187.1 | 442.1 | 547.7 | 640.0 | 720.2 | 808.2 | |
650 | 26 | 660 | 127.4 | 202.7 | 152.9 | 202.7 | |||||||||
700 | 28 | 711 | 137.3 | 218.7 | 271.2 | 164.9 | 218.7 | ||||||||
750 | 30 | 762 | 147.3 | 234.7 | 292.2 | 176.8 | 234.7 | ||||||||
800 | 32 | 813 | 157.2 | 250.6 | 312.2 | 188.8 | 342.9 | 250.6 | |||||||
850 | 34 | 864 | 167.2 | 266.6 | 332.1 | 200.3 | 364.9 | 266.6 | |||||||
900 | 36 | 914 | 177.0 | 282.3 | 351.7 | 212.6 | 420.4 | 282.3 | |||||||
950 | 38 | 965 | 224.5 | 298.2 | |||||||||||
1000 | 40 | 1016 | 236.5 | 341.2 | |||||||||||
1050 | 42 | 1067 | 248.5 | 330.2 | |||||||||||
1100 | 44 | 1118 | 261.5 | 346.2 | |||||||||||
1150 | 46 | 1168 | 272.3 | 351.8 | |||||||||||
1200 | 48 | 1219 | 284.2 | 377.8 | |||||||||||
碳钢钢管的应用领域
●石油和天然气行业
ASTM A106B 碳钢钢管被广泛应用于石油和天然气的开采、输送和储存过程中。在开采过程中，用于井口装置的连接管道，能够承受井口的高压环境。在长距离输送管道方面，它可以用于输送原油、天然气等介质，确保能源的安全稳定运输。
●化工行业
在化工生产中，用于输送各种化工原料、中间产品和成品。同时，在化工装置的蒸汽管道、冷却水管道等系统中也有广泛应用。
●电力行业
在火力发电站中，A106B 钢管常用于蒸汽管道、给水管道等。在蒸汽管道中，它能够承受高温高压的蒸汽，将蒸汽从锅炉输送到汽轮机等设备。
●建筑行业
在建筑给排水系统、暖气管道系统等方面也有应用。在给排水系统中，它可以作为主管道或分支管道，满足建筑物内的用水和排水需求。
