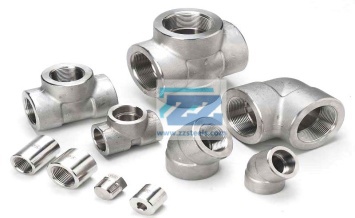

ASTM A182 螺纹管件

浏览数量： 6 作者：本站编辑发布时间： 2024-12-04 来源：本站

ASTM A182 螺纹管件可抵抗腐蚀性化学品、腐蚀性液体、油和气体的腐蚀，并可承受管道应用以及食品和奶制品加工中的压力和高温。螺纹管件的两个连接端均有螺纹。内螺纹位于管件内部。外螺纹位于管件外部，可旋入内螺纹。ASTM A182 螺纹管件被广泛应用于压力容器、管道系统、石油天然气、化工、核能、电力及航空航天等行业中。

ASTM A182 是美国材料与试验协会（ASTM）制定的一项标准，主要涵盖了高温用锻造或轧制合金钢和不锈钢管法兰、锻制管件、阀门及零件的规范。其中的螺纹管件在各种工业管道系统中有着重要的应用。

ASTM A182 螺纹管件的规格

Standard:	ASME B16.11, BS3799, MSS SP-79 / 83 / 85 / 97
Size	1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4"
Class	2000, 3000, 6000,
Alloy Steel	A182 F5, F9, F11, F12, F22, F91
Stainless Steel	F304/304L, F316/316L, F317, F310S, F321, F347, F904.
Duplex Stainless Steel	F51, F53, F11, F22

ASTM A182 合金钢的材质性能

化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo
ASTM A182 F11 CL1	MIN	0.05	0.30			0.50		1.00	0.44
ASTM A182 F11 CL1	MAX	0.15	0.60	0.03	0.03	1.00		1.50	0.65
ASTM A182 F12 CL1	MIN	0.05	0.30					0.80	0.44
ASTM A182 F12 CL1	MAX	0.15	0.60	0.45	0.45	0.50		1.25	0.65

机械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F11 CL1	415 min	205 min	20 min	45 min
ASTM A182 F12 CL1	415 min	220 min	20 min	45 min

ASTM A182 不锈钢的材质性能

化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F304	MIN						8.0	18.0
ASTM A182 F304	MAX	0.08	2.00	0.045	0.030	1.00	11.0	20.0		0.10
ASTM A182 F316	MIN						10.0	16.0	2.00
ASTM A182 F316	MAX	0.08	2.00	0.045	0.030	1.00	14.0	18.0	3.00	0.01

机械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F304	515 min	205 min	30 min	50 min
ASTM A182 F316	515 min	205 min	30 min	50 min

ASTM A182 双相不锈钢的材质性能

化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N	Cu	W
ASTM A182 F51	MIN						4.50	21.00	2.50	0.08
ASTM A182 F51	MAX	0.03	2.00	0.030	0.020	1.00	6.50	23.00	3.50	0.20
ASTM A182 F53	MIN						6.00	24.00	3.00	0.24
ASTM A182 F53	MAX	0.03	1.20	0.035	0.020	0.80	8.00	26.00	5.00	0.32	0.50
ASTM F55	MIN						6.00	24.00	3.00	0.20	0.50	0.5
ASTM F55	MAX	0.03	1.00	0.030	0.010	1.00	8.00	26.00	4.00	0.30	1.00	1

机械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F51	620 min	450 min	25 min	45 min
ASTM A182 F53	800 min	550 min	25 min	15 min
ASTM A182 F55	750-895	550min	25min	45min

ASTM A182 螺纹管件的尺寸

ASTM A182 螺纹配件包括弯头、三通、四通、活接头管帽、管箍、管塞、补芯、六角短节等。螺纹管件的尺寸有1/8”到4”，压力有150#，300#，600#，900#，1500#，2500#

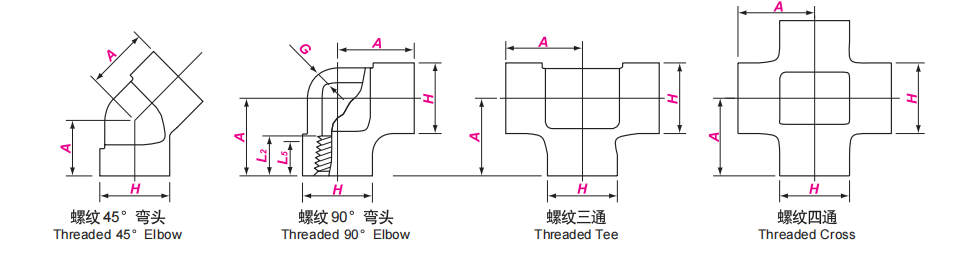

公称尺寸 Nominal Size		中心至端面 Center-to-End						端部外径 Outside Diameter of Band			本体壁厚 Wall Thickness			螺纹长度 Length of Thread
DN	NPS	A						H			G min			L5min	L2min
		90。 Elbows, Tees, Crosses			45 Elbows
		2000	3000	6000	2000	3000	6000	2000	3000	6000	2000	3000	6000
6	1/8	21	21	25	17	17	19	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4	21	25	28	17	19	22	22	25	33	3.18	3.3	6.6	8.1	10.2
10	0.375	25	28	33	19	22	25	25	33	38	3.18	3.51	6.98	9.1	10.4
15	0.5	28	33	38	22	25	28	33	38	46	3.18	4.09	8.15	10.9	13.6
20	0.75	33	38	44	25	28	33	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1	38	44	51	28	33	35	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1.25	44	51	60	33	35	43	56	62	75	3.89	5.28	10.59	17	18
40	1.5	51	60	64	35	43	44	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2	60	64	83	43	44	52	75	84	102	4.27	7.14	12.09	19	19.2
65	2.5	76	83	95	52	52	64	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3	86	95	106	64	64	79	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4	106	114	114	79	79	79	146	152	152	6.55	11.18	18.67	27.7	33

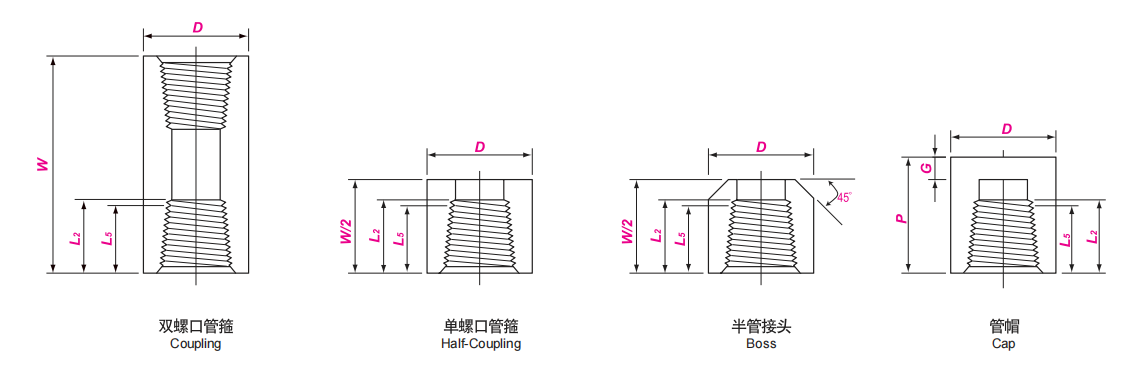

公称尺寸 Nominal Size		端面至端面 End-to-End	端面至端面 End-to-End		外径 Outside Diameter		顶部厚度 End Wall		螺纹长度 Length of Thread
DN	NPS	W	P		D		G min		L 5 m in	L 2 m in
DN	NPS	3000 & 6000	3000	6000	3000	6000	3000	6000	L 5 m in	L 2 m in
6	1/8	32	19		16	22	4.8		6.4	6.7
8	1/4	35	25		19	25	4.8		8.1	10.2
10	3/8	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1 1/4	67	44	46	57	64	9.7	11.2	17.0	18.0
40	1 1/2	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2	86	48	51	76	92	12.7	15.7	19.0	19.2
65	2.5	92	60	64	92	108	15.7	19	23.6	28.9
80	3	108	65	68	108	127	19	22.4	25.9	30.5
100	4	121	68	75	140	159	22.4	28.4	27.7	33

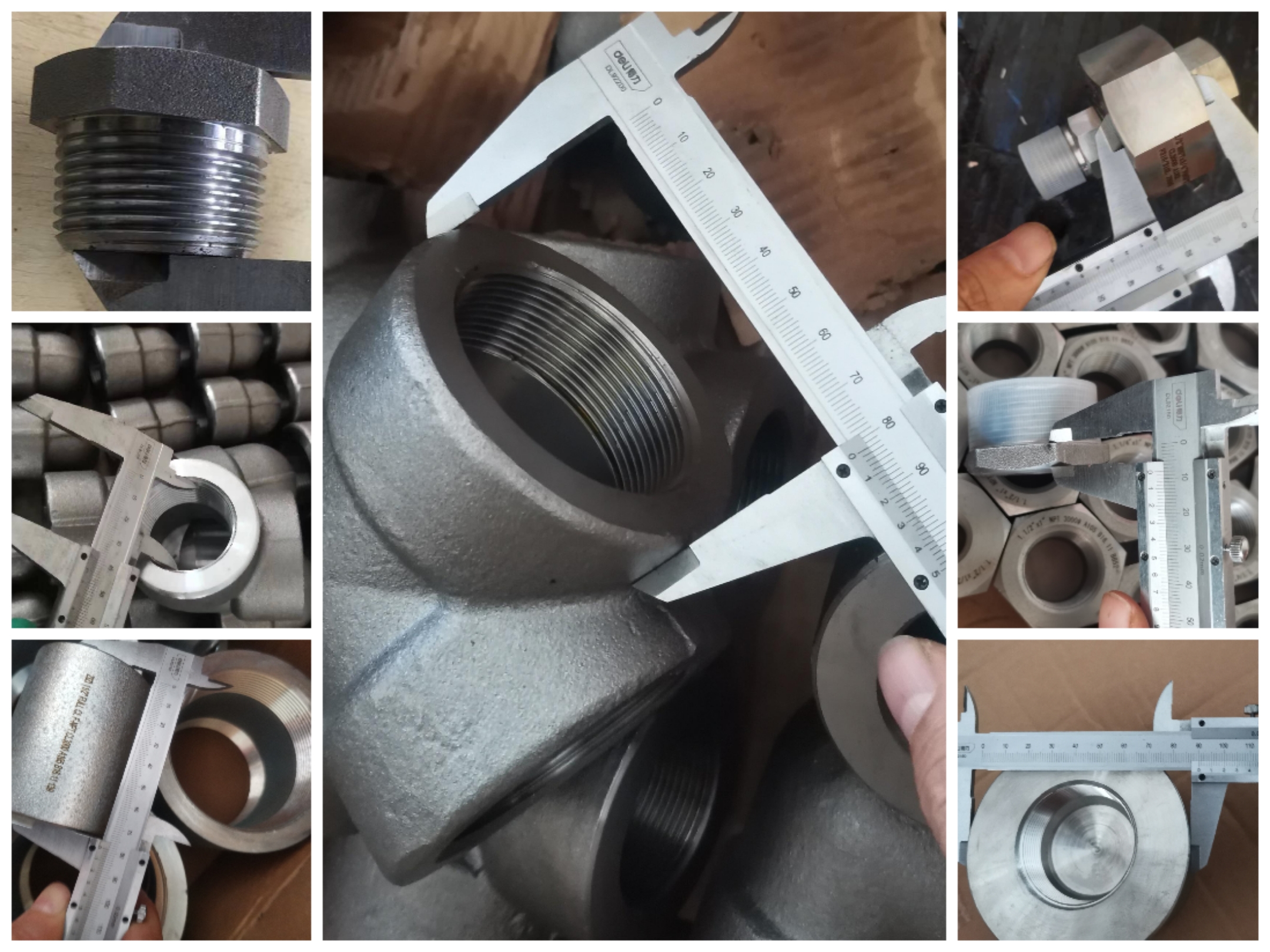

如何检验螺纹管件？

外径和内径测量

使用卡尺或者外径千分尺测量ASTM A182 螺纹管件管件的外径，使用内径量表测量内径。测量值应在ASTM A182 标准规定的尺寸公差范围内。

长度测量

采用直尺或者卷尺测量管件的长度，确保其符合标准规定的长度公差。

螺纹尺寸检验

测量螺纹的大径、小径和中径。大径和小径可以使用卡尺测量，中径通常使用螺纹千分尺进行测量。
