ASTM A182承插法兰的尺寸要求

浏览数量: 27     作者: 本站编辑     发布时间: 2023-12-04      来源: 本站

           什么是ASTM A182?

              ASTM A182是美标高压锻制法兰的材质标准,其内容包含了合金材质,不锈钢材质和双相不锈钢等多种等级材质的化学成分,机械性能以及热处理等方面的要求。

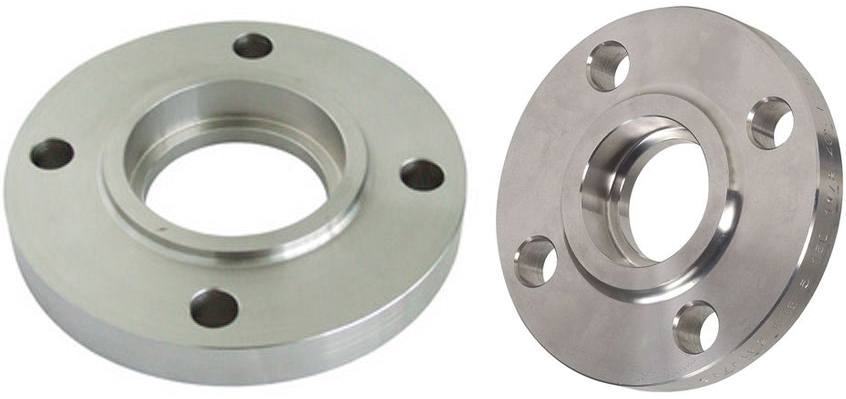

socket-weld-flange

           什么是ASTM A182承插法兰?

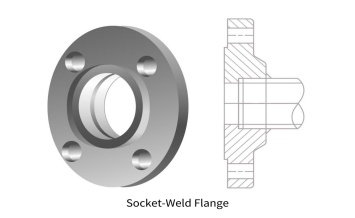

           ASTM A182承插焊法兰是指使用ASTM A182标准所包含的合金,不锈钢或双相不锈钢等材料作为原材料,锻造而成的一种法兰。承插法兰的连接方式是将管道的一端插入法兰环阶梯内,在管端及外侧以焊接的方式来实现管道的连接,有带颈和不带颈两种。带颈管法兰的刚性好,焊接变形小,密封性较好,可用于压力为1.0~10.0MPa的场合。容器用乙型法兰也属承插焊法兰,用于密封要求较高的场合。

        怎样锻造符合标准尺寸要求的承插法兰?

           ASME B16.5是美标法兰的生产标准,其规定了尺寸从1/2英寸到3英寸,压力范围CLASS150,300,600,1500的承插法兰的尺寸范围,压力等级,公差范围,标识,检测方法等范围。

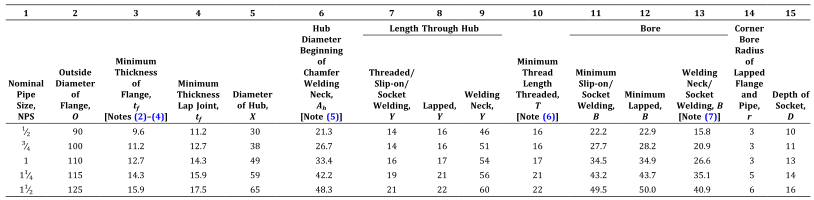

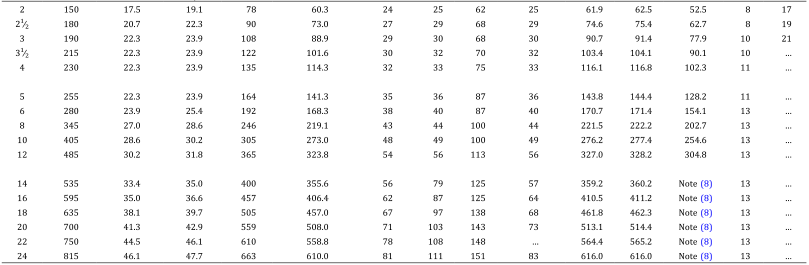

         ASME B16.5 CLASS 150 法兰的尺寸参数

           常见的ASTM A182材料性能

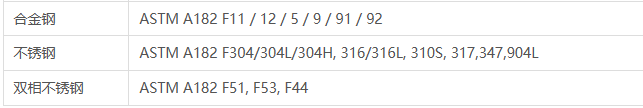

           ASTM A182材料标准包含了合金材质,不锈钢材质和双相不锈钢等多种等级材质,其中比较常见的材料整理在下列表格中。

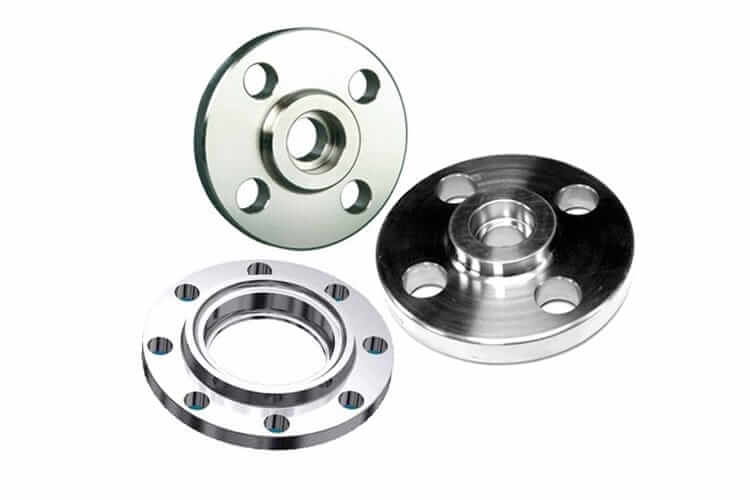

SOCKET FLANGE

           ASTM A182 F316/316L的材质特性

              化学成分

CHEMICAL

LIMITS

C

Mn

P

S

Si

Ni

Cr

Mo

N

ASTM A182 F316

MIN






10.00

16.00

2.00


MAX

0.08

2.00

0.045

0.030

1.00

14.00

18.00

3.00

0.01

ASTM A182 F316L

MIN






10.00

16.00

2.00


MAX

0.03

2.00

0.045

0.030

1.00

15.00

18.00

3.00

0.01

            从以上化学成分表中可以看出,ASTM A182 F316和316L的化学成分主要区别在于碳的含量不同,316L不锈钢是316不锈钢的低碳版本,在316L不锈钢中较低的碳含量可以减少焊接导致的有害碳化物沉淀。


           机械性能

MATERIAL

ASTM A182 F316

ASTM A182 F316L

T.S (MPA)

515 min

485 min

Y.S (MPA)

205 min

170 min

EL %

30 min

30 min

R/A %

50 min

50 min

            从以上数据中可以看出,ASTM A182 F316材质的不锈钢管的机械性能更强,抗拉强度和屈服强度都大于TP316L不锈钢管。这是因为碳(C)元素含量不同造成的,碳元素是强奥氏体形成元素,可显著提高不锈钢的强度。

           产品优势

             1、耐腐蚀性强:ASTM A182承插法兰采用优质合金和不锈钢材料锻制而成,能够抵抗多种化学物质的腐蚀,从而保证了管道系统的使用寿命。

             2、良好的密封性能:ASTM A182承插法兰的密封面采用凹凸面或环状面设计,能够提供良好的接触面积,从而实现可靠的密封效果。

             3、高强度和稳定性:ASTM A182承插法兰采用锻造或轧制工艺制造,具有较高的强度和稳定性,能够满足高温高压环境下对管道连接的要求。

             4、方便安装:ASTM A182承插法兰采用承插焊接工艺连接,安装简便,从而降低了安装成本。

             5、适用范围广:ASTM A182承插法兰适用于多种管道连接场合,特别适用于高温高压环境下的管道系统,如石油、化工、天然气等领域。
