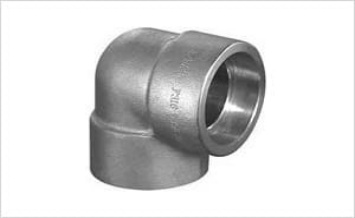

ASTM A182 承插弯头是一种管件,按照美国材料与试验协会(ASTM)A182 标准制造。它的一端为承口,另一端为插口,主要用于改变管道的走向,在管道系统中起到连接不同方向管道的作用。ASTM A182 承插弯头广泛应用于各种流体输送系统,如工业水处理、化学原料输送、污水处理等领域。
ASTM A182 承插弯头的规格
Shape | Straight and Reducing Fittings |
Size Range | 1/8" - 4" / DN6 - DN100 |
Pressure Rating | Class 3000lbs, 6000lbs, 9000lbs |
Standard | ASME B16.11, BS3799 |
Alloy Steel | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
Stainless Steel | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Duplex Stainless Steel | ASTM A182 F51/53/55/60 |
ASTM A182 标准的含义
本标准包括承插焊和螺纹连接的锻造管件的压力-温度额定值、尺寸、公差、标记和材料要求有关内容示于表4至表7中。
管件类型和形状本标准所包括的管件类型其等级和规格范围示于表1。表4至表7和表 A4 至表 A7 所列的管件也可制成承插焊端和螺纹端组合式管件。
压力-温度额定值基准
应根据管件结构材料所采用的管道规范或规程,对设计温度和其他使用条件进行限定。在这些限定中,管件的许用压力应根据对具有相同材料的直无缝钢管的计算来确定(由相应材料规范中化学成分和机械性能的比较显示)。在计算中所用的壁厚应为ANSI/ASMEB36.10M中所列的规格和相应管壁厚度系列号的值减去相应的制造公差和其他裕量(例如,螺纹裕量)。任何腐蚀裕量和由于温度或其他设计原因造成的任何许用应力的变化,应同样用于管件或管道。

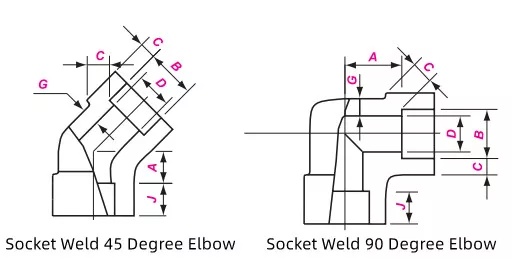

ASTM A182 承插弯头的尺寸

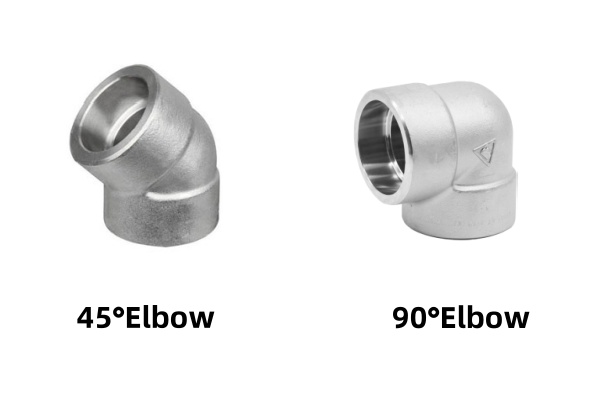

承插弯头的尺寸由1/8”到4”,压力为3000lbs, 6000lbs, 9000lbs.承插弯头按照角度可分为45度和90度弯头。
DN | NPS | B | G | C | |||||||
3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
ave | min | ave | min | ave | min | ||||||
6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - |
ASTM A182 承插弯头的重量表
NOMINAL SIZE | SW 90 DEGREE ELBOW | SW 45 DEGREE ELBOW | |||||
DN | NPS | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 |
6 | 1/8 | 0.09 | 0.15 | - | 0.08 | 0.16 | - |
8 | 1/4 | 0.09 | 0.15 | - | 0.08 | 0.16 | - |
10 | 3/8 | 0.12 | 0.32 | - | 0.12 | 0.28 | |
15 | 1/2 | 0.26 | 0.40 | 0.85 | 0.22 | 0.30 | 0.78 |
20 | 3/4 | 0.35 | 0.65 | 1.48 | 0.28 | 0.72 | 1.25 |
25 | 1 | 0.52 | 1.25 | 2.20 | 0.55 | 0.90 | 1.85 |
32 | 1 1/4 | 0.85 | 1.4 | 2.90 | 0.71 | 1.15 | 2.62 |
40 | 1 1/2 | 1.05 | 2.35 | 3.50 | 0.89 | 1.90 | 3.45 |
50 | 2 | 1.75 | 2.96 | 4.35 | 1.30 | 2.95 | 5.80 |
65 | 2 1/2 | 2.80 | - | - | 2.68 | - | - |
80 | 3 | 4.60 | - | - | 4.90 | - | - |
100 | 4 | 9.60 | - | - | 8.80 | - | - |

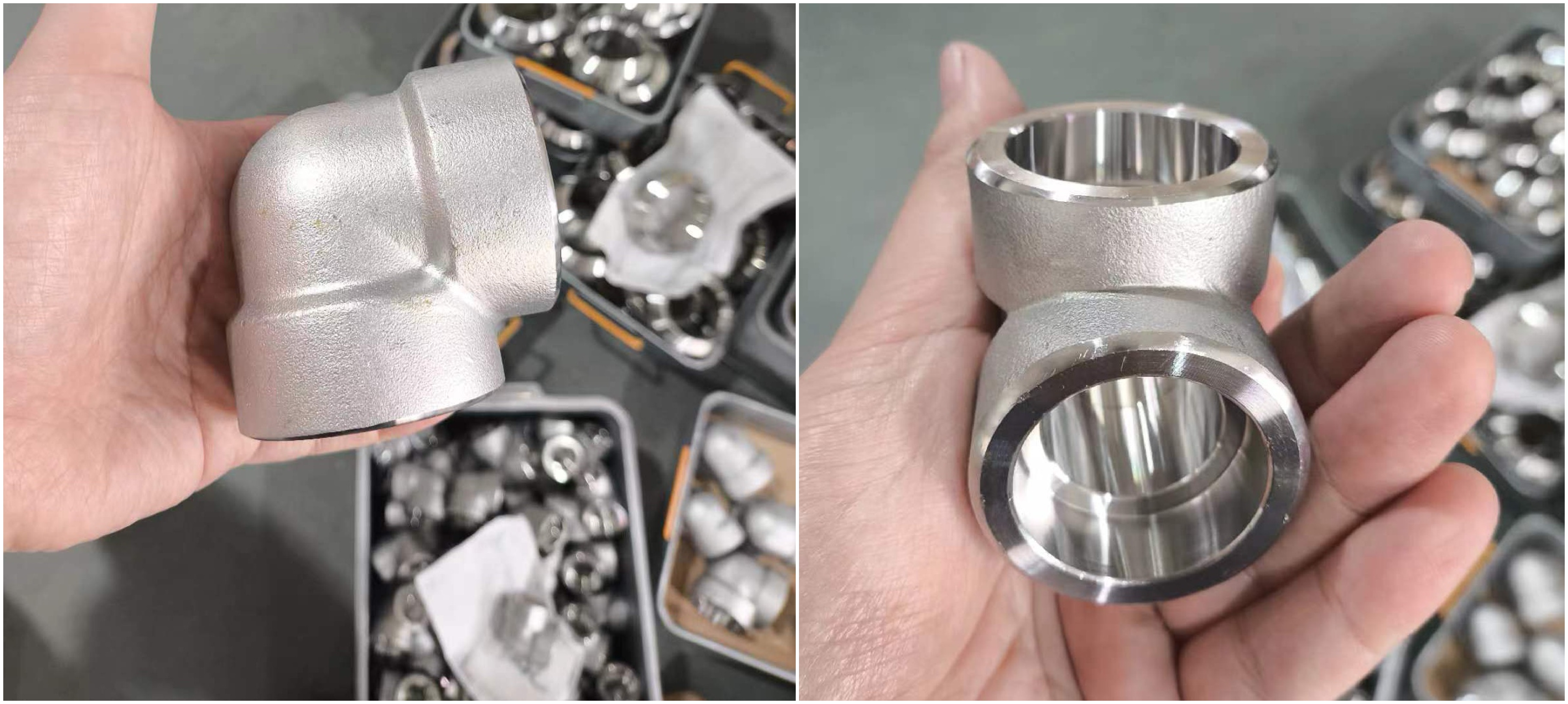

承插弯头的结构特点
承口部分:承口具有一定的深度和内径,其内径略大于与之连接的管道外径,以便管道能够插入。承口内部通常有一定的加工精度要求,以保证与管道的紧密配合。
插口部分:插口是与其他管件或管道连接的一端,其外径与标准管道外径相同。插口的端部可能会进行倒角处理,以方便插入其他管件的承口,并且在插入过程中减少对密封材料的损伤。
