浏览数量： 36 作者： 本站编辑 发布时间： 2023-12-03 来源： 本站

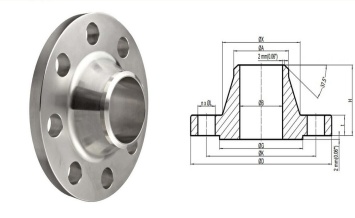

一、合金材质对焊法兰的性能
ASTM A182 F11合金材质是ASTM A182对焊法兰中比较常见的一种，其分为3个等级，每个等级的化学成分和机械性能要求不同，可适应不同环境的管道系统。
化学成分：
GRADE | LIMIT | C | Mn | P | S | Si | Cr | Mo |
ASTM A182 F11 CLASS1 | MIN | 0.05 | 0.30 | 0.50 | 1.00 | 0.44 | ||
MAX | 0.15 | 0.60 | 0.030 | 0.030 | 1.00 | 1.50 | 0.65 | |
ASTM A182 F11 CLASS2 | MIN | 0.10 | 0.30 | 0.50 | 1.00 | 0.44 | ||
MAX | 0.20 | 0.80 | 0.040 | 0.040 | 1.00 | 1.50 | 0.65 | |
ASTM A182 F11 CLASS3 | MIN | 0.10 | 0.30 | 0.50 | 1.00 | 0.44 | ||
MAX | 0.20 | 0.80 | 0.040 | 0.040 | 1.00 | 1.50 | 0.65 |
机械性能
GRADE | TENSILE STRENGTH MIN （Mpa） | YIELD STRENGTH MIN （Mpa） | ELONGATION MIN | REDUCTION OF AREA MIN | HARDNESS |
ASTM A182 F11 CLASS1 | 415 | 205 | 20 | 45 | 121-174 |
ASTM A182 F11 CLASS2 | 485 | 275 | 20 | 30 | 143-207 |
ASTM A182 F11 CLASS3 | 515 | 310 | 20 | 30 | 156-207 |
合金法兰具有耐腐蚀性强、耐高温性能强、密封性能优良以及刚性和弹性要求等特点，因此在各种工业领域中得到广泛应用。
二、ASTM A182不锈钢材质的性能
ASTM A182 F304/304H/304L均为奥体氏不锈钢材质，在ASTM A182对焊法兰的原材料中比较常用，其价格相对于316，904等不锈钢材质比较便宜，因此在管道系统中应用比较广泛。
化学成分
GRADE | LIMIT | C | Mn | P | S | Si | Ni | Cr | N |
ASTM A182 F304 | MIN | 8.00 | 18.0 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.00 | 20.0 | 0.1 | |
ASTM A182 F304H | MIN | 0.04 | 8.00 | 18.0 | |||||
MAX | 0.10 | 2.00 | 0.045 | 0.030 | 1.00 | 11.00 | 20.0 | ||
ASTM A182 F304L | MIN | 8.00 | 18.0 | ||||||
MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 20.0 | 0.1 |
机械性能
GRADE | TENSILE STRENGTH MIN （Mpa） | YIELD STRENGTH MIN （Mpa） | ELONGATION MIN | REDUCTION OF AREA MIN |
ASTM A182 F304 | 515 | 205 | 30 | 50 |
ASTM A182 F304H | 515 | 205 | 30 | 50 |
ASTM A182 F304L | 485 | 170 | 20 | 30 |
三、双相不锈钢
双相不锈钢（Duplex Stainless Steel，简称DSS），指铁素体与奥氏体各约占50%。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Nb、Ti、N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
ASTM A182 F51/53/55是双相不锈钢中，比较常用于锻制ASTM A182对焊法兰，双相钢更多的应用于一些特殊环境下使用的管道，对材质要求更高，双相钢也会发挥更大的作用。
化学成分
GRADE | LIMIT | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
ASTM A182 F51 | MIN | 4.50 | 21.0 | 2.5 | 0.08 | ||||||
MAX | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 6.50 | 23.0 | 3.5 | 0.20 | ||
ASTM A182 F53 | MIN | 6.00 | 24.0 | 3.0 | 0.24 | ||||||
MAX | 0.030 | 1.20 | 0.035 | 0.020 | 0.80 | 8.00 | 26.0 | 5.0 | 0.32 | 0.50 | |
ASTM A182 F55 | MIN | 6.00 | 24.0 | 2.5 | 0.24 | 0.50 | |||||
MAX | 0.030 | 1.00 | 0.030 | 0.010 | 1.00 | 8.00 | 26.0 | 3.5 | 0.32 | 1.00 |
机械性能
GRADE | TENSILE STRENGTH MIN （Mpa） | YIELD STRENGTH MIN （Mpa） | ELONGATION MIN | REDUCTION OF AREA MIN | HARDNESS MAX |
ASTM A182 F51 | 620 | 450 | 25 | 45 | |
ASTM A182 F53≤2IN CLASS1 | 785 | 525 | 30 | 310 | |
ASTM A182 F53≤2IN CLASS2 | 800 | 550 | 15 | 310 | |
ASTM A182 F53＞2IN | 730 | 515 | 15 | 310 | |
ASTM A182 F55 | 750-895 | 550 | 25 | 45 |
ASTM A182对焊法兰的用途广泛，使用范围根据不同的特点可选择不同材质的法兰进行使用。另外，ASTM A182标准还规定了应用于热水和蒸汽系统的钢材的相对抗拉强度、抗蠕变强度和延展率的要求，以确保材料的硬度、韧性和强度。总的来说，ASTM A182 对焊法兰是一种具有良好性能和广泛应用领域的管材，其制造和检验标准严格保证了其质量和可靠性。
