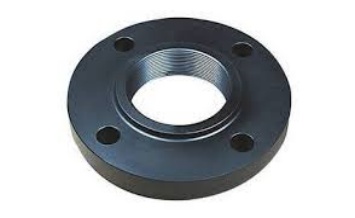

ASTM A350 LF2 螺纹法兰是指使用低温钢（适于在0℃以下应用的合金钢）制造的法兰，而螺纹法兰则是采用螺纹与管道进行连接的一种法兰形式。因此，低温钢螺纹法兰即是采用低温钢材料制成的螺纹法兰。按材料分类，它一般属于铁素体低温钢法兰或奥氏体低温钢法兰。
螺纹法兰广泛应用于石油、化工、天然气、水处理、建筑和机械等领域的管路系统中，可用于连接管道、阀门、泵等管路设备，保证管路系统的完整性和密封性。
低温钢的材料特性
低温钢主要具有以下性能：
韧性-脆性转变温度低于使用温度。
满足设计要求的强度。
在使用温度下组织结构稳定。
某些特殊用途还要求极低的磁导率、冷收缩率等。
ASTM A350 标准
本标准适用于主要预定在低温下使用、并要求缺口韧性试验的几个级别的，碳钢和低合金钢的锻造或环形轧制法兰，锻造管道配件及阀门。它们是按规定尺寸，或按第2节中引用的像ASME和 API尺寸标准制造的。尽管本标准包括了若干由轧制棒料和无缝管状材料加工而成的管道部件(见5.3.3)，但它并不包括以这些产品形式生产的原材料。
除制造厂达到规定要求的能力之外不要求对规格尺寸加以限制。但是LF787级别的3类材料只合适于淬火加沉淀硬化热处理状态。
本标准以英寸-磅制和S制两种单位制表示。然而，除非在订货单中规定用“M”字样标准号(SI单位制)，材料是以英寸-磅制供货的。
螺纹法兰的规格
Size Range | 1/2" - 24" / DN15 - DN600 |
Pressure Rating | Class 150, 300, 600, 900, 1500, 2500lb |
Standard | ASME B16.5, EN1092-1 |
Low Temp Carbon Steel | ASTM A350 LF2/LF3 |
低温钢ASTM A350 LF2 材质的化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V | Nb |
ASTM A350 LF2 | MIN | 0.60 | 0.15 | |||||||||
MAX | 0.30 | 1.35 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | 0.02 |
锰是一种有效的固溶强化元素，能够提高钢的强度和硬度。在ASTM A350 LF2螺纹法兰中，锰的存在可以细化晶粒，改善材料的韧性和抗疲劳性能。此外，锰还能降低钢的临界冷却速度，提高钢的淬透性，有助于在热处理过程中获得良好的组织和性能。
低温钢ASTM A350 LF2 材质的机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A350 LF2 | 485-655 | 250 min | 22 min | 30 min | 197 max |
屈服强度是材料开始发生明显塑性变形时的应力值，它反映了材料抵抗初始塑性变形的能力。对于ASTM A350 LF2 螺纹法兰来说，屈服强度是确保法兰在工作压力下不会发生过度变形的重要指标。
螺纹法兰的尺寸
ASTM A350 LF2 螺纹法兰的规格主要适用于尺寸范围为 1/2”至 24”（DN15 到DN600）。生产标准为ASME B16.5，压力等级有Class 150, 300, 600, 1500
压力150螺纹法兰的尺寸和重量
NPS | A | C | D | E | F | G | H | I | J | W |
inch | inch | inch | inch | inch | inch | No. of Holes | inch | inch | kg/pc | |
mm | mm | mm | mm | mm | mm | mm | mm | |||
1/2 | 3.500 | 0.440 | 0.620 | 0.620 | 1.190 | 1.380 | 4 | 0.620 | 2.380 | 0.39 |
88.9 | 11.20 | 15.70 | 15.70 | 30.20 | 35.10 | 15.70 | 60.45 | |||
3/4 | 3.880 | 0.500 | 0.620 | 0.620 | 1.500 | 1.690 | 4 | 0.620 | 2.750 | 0.56 |
98.60 | 12.70 | 15.70 | 15.70 | 38.10 | 42.90 | 15.70 | 69.85 | |||
1 | 4.250 | 0.560 | 0.690 | 0.690 | 1.940 | 2.000 | 4 | 0.620 | 3.120 | 0.78 |
108.0 | 14.20 | 17.50 | 17.50 | 49.30 | 50.80 | 15.70 | 79.25 | |||
1-1/4 | 4.620 | 0.620 | 0.810 | 0.810 | 2.310 | 2.500 | 4 | 0.620 | 3.500 | 1.03 |
117.3 | 15.70 | 20.60 | 20.60 | 58.70 | 63.50 | 15.70 | 88.90 | |||
1-1/2 | 5.000 | 0.690 | 0.880 | 0.880 | 2.560 | 2.880 | 4 | 0.620 | 3.880 | 1.32 |
127.0 | 17.50 | 22.40 | 22.30 | 65.00 | 73.15 | 15.70 | 98.60 | |||
2 | 6.000 | 0.750 | 1.000 | 1.000 | 3.060 | 3.620 | 4 | 0.750 | 4.750 | 2.06 |
152.4 | 19.10 | 25.40 | 25.40 | 77.70 | 91.90 | 0.750 | 4.750 | |||
2-1/2 | 7.000 | 0.880 | 1.120 | 1.120 | 3.560 | 4.120 | 4 | 0.750 | 5.500 | 3.28 |
177.8 | 22.40 | 28.40 | 28.40 | 90.40 | 104.6 | 19.10 | 139.7 | |||
3 | 7.500 | 0.940 | 1.190 | 1.190 | 4.250 | 5.000 | 4 | 0.750 | 6.000 | 3.85 |
190.5 | 23.90 | 30.20 | 30.20 | 108.0 | 127.0 | 19.10 | 152.4 | |||
3-1/2 | 8.500 | 0.940 | 1.250 | 1.250 | 4.810 | 5.500 | 8 | 0.750 | 7.000 | 4.81 |
215.9 | 23.90 | 31.75 | 31.75 | 122.2 | 139.7 | 19.10 | 177.8 | |||
4 | 9.000 | 0.940 | 1.310 | 1.310 | 5.310 | 6.190 | 8 | 0.750 | 7.500 | 5.30 |
228.6 | 23.90 | 33.30 | 33.30 | 134.9 | 157.2 | 19.10 | 190.5 | |||
5 | 10.00 | 0.940 | 1.440 | 1.440 | 6.440 | 7.310 | 8 | 0.880 | 8.500 | 6.07 |
254.0 | 23.90 | 36.60 | 36.60 | 163.6 | 185.7 | 22.4 | 215.9 | |||
6 | 11.00 | 1.000 | 1.560 | 1.560 | 7.560 | 8.500 | 8 | 0.880 | 9.5 | 7.45 |
279.4 | 25.40 | 39.60 | 39.60 | 192.0 | 215.9 | 22.40 | 241.3 | |||
8 | 13.50 | 1.120 | 1.750 | 1.750 | 9.690 | 10.62 | 8 | 0.880 | 11.75 | 12.1 |
342.9 | 28.40 | 44.50 | 44.50 | 246.1 | 269.7 | 22.40 | 298.5 | |||
10 | 16.00 | 1.190 | 1.940 | 1.940 | 12.00 | 12.75 | 12 | 1.000 | 14.25 | 16.5 |
406.4 | 30.20 | 49.30 | 49.30 | 304.8 | 323.9 | 25.40 | 362.0 | |||
12 | 19.00 | 1.250 | 2.190 | 2.190 | 14.38 | 15.00 | 12 | 1.000 | 17.00 | 26.2 |
482.6 | 31.75 | 55.60 | 55.60 | 365.3 | 381.0 | 25.40 | 431.8 | |||
14 | 21.00 | 1.380 | 2.250 | 2.250 | 15.75 | 16.25 | 12 | 1.120 | 18.75 | 34.6 |
533.4 | 35.10 | 57.15 | 57.15 | 400.1 | 412.7 | 28.40 | 476.3 | |||
16 | 23.50 | 1.440 | 2.500 | 2.500 | 18.00 | 18.50 | 16 | 1.120 | 21.25 | 44.8 |
596.9 | 36.60 | 63.50 | 63.50 | 457.2 | 469.9 | 28.40 | 539.8 | |||
18 | 25.00 | 1.560 | 2.690 | 2.690 | 19.88 | 21.00 | 16 | 1.250 | 22.75 | 48.9 |
635.0 | 39.60 | 68.30 | 68.30 | 505.0 | 533.4 | 31.75 | 577.9 | |||
20 | 27.50 | 1.690 | 2.880 | 2.880 | 22.00 | 23.00 | 20 | 1.250 | 25.00 | 61.9 |
698.5 | 42.90 | 73.15 | 73.15 | 558.8 | 584.2 | 31.75 | 635.0 | |||
24 | 32.00 | 1.880 | 3.250 | 3.250 | 26.12 | 27.25 | 20 | 1.380 | 29.50 | 86.9 |
812.8 | 47.80 | 82.60 | 82.60 | 663.4 | 692.2 | 35.10 | 749.3 |
如何安装螺纹法兰
在安装ASTM A350 LF2 螺纹法兰时，应确保法兰表面的清洁和平整，避免有杂质、油污和划痕等缺陷，以免影响密封性能。螺纹连接时，应使用合适的螺纹密封剂或缠绕式密封带，按照规定的扭矩拧紧螺栓，确保连接紧密，防止泄漏。同时，要注意避免在安装过程中对法兰造成损伤，如过度拧紧螺栓导致法兰变形等。
