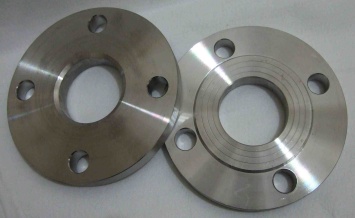

ASTM A694 F42平焊法兰

在高压管道系统中，法兰连接作为管道的重要组成部分，发挥着至关重要的作用。 ASTM A694 F42 平焊法兰作为一种高强度碳钢法兰，凭借其优异的机械性能、良好的焊接特性和经济高效的特点，成为众多工程项目中的优选。

ASTM A694 F42 平焊法兰是专为高压传输系统设计的碳钢法兰产品，属于ASTM A694 标准系列中的基础牌号。该标准全称为《高压传输用管道法兰、管件、阀门及零件用碳钢和合金钢锻件标准规范》，专门用于规范在高温高压环境下，管道系统相关部件所用锻件的材料、性能、制造工艺及检验要求 ，确保产品能在严苛工况下安全稳定运行。

什么是平焊法兰？

平焊法兰（Slip-On Flange）作为法兰连接的一种常见形式，其结构特点是具有一个圆形的盘状体和环形的凸缘。盘状体用于直接焊接在管道上，而凸缘则用于与另一个法兰或设备连接。这种设计使平焊法兰兼具安装便捷性和良好的密封性能，特别适合需要频繁拆卸和维护的管道系统。

ASTM A694 平焊法兰的规格：

密封面	突面(RF), 平面(FF)，环连接面(RTJ)
尺寸范围	1/2” - 24” / DN15 - DN600
压力等级	Class 150, 300,400,600, 900, 1500,
标准	ASME B16.5/ASME B16.47

ASTM A694 F42 法兰材质分析:

化学成分：

法兰作为核心连接件，其材质的化学组成对性能起着决定性作用，ASTM A694 F42 平焊法兰以严格的化学成分控制为基石，通过对碳、锰、磷、硫等元素的科学配比，赋予产品出色的强度、韧性与耐腐蚀性。

CHEMICAL	LIMITS	C	Mn	P	S	Si
ASTM A694 F42	MIN					0.15
	MAX	0.30	1.60	0.025	0.025	0.35

机械性能：

机械性能是材料对外力作用的响应特性，反映了材料抵抗变形和断裂的能力，关键的机械性能参数包括屈服强度、抗拉强度、延伸率等。

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %
ASTM A694 F42	415 min	290 min	20 min

平焊法兰尺寸:

上海著诚管件制造有限公司专业生产并供应ASTM A694 平焊法兰，平焊法兰产品压力值涵盖150#，300#，400#，600#，900#，1500#。

150# 平焊法兰：

Nominal Pipe Size		A	B	C	D	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	88.9	22.4	11.2	15.7	30.2	35.1	4	15.7	60.45	0.39
3/4	26.7	98.6	27.7	12.7	15.7	38. 10	42.9	4	15.7	69.85	0.56
1	33.4	108	34.5	14.2	17.5	49.3	50.8	4	15.7	79.25	0.78
11/4	42.2	117.3	43.2	15.7	20.6	58.7	63.5	4	15.7	88.9	1.03
11/2	48.3	127	49.5	17.5	22.4	65	73.15	4	15.7	98.6	1.32
2	60.3	152.4	62	19.1	25.4	77.7	91.9	4	19.1	120.7	2.06
21/2	73	177.8	74.7	22.4	28.4	90.4	104.6	4	19.1	139.7	3.28
3	88.9	190.5	90.7	23.9	30.2	108	127	4	19.1	152.4	3.85
31/2	101.6	215.9	103.4	23.9	31.75	122.2	139.7	8	19.1	177.8	4.81
4	114.3	228.6	116.1	23.9	33.3	134.9	157.2	8	19.1	190.5	5.30
5	141.3	254	143.8	23.9	36.6	163.6	185.7	8	22.4	215.9	6.07
6	168.3	279.4	170.7	25.4	39.6	192	215.9	8	22.4	241.3	7.45
8	219.1	342.9	221.5	28.4	44.5	246.1	269.7	8	22.4	298.5	12.1
10	273	406.4	276.3	30.2	49.3	304.8	323.9	12	25.4	362	16.5
12	323.8	482.6	327.1	31.75	55.6	365.3	381	12	25.4	431.8	26.2
14	355.6	533.4	359.1	35.1	57.15	400.1	412.8	12	28.4	476.3	34.6
16	406.4	596.9	410.5	36.6	63.5	457.2	469.9	16	28.4	539.8	44.8
18	457.2	635	461.8	39.6	68.3	505	533.4	16	31.75	577.9	48.9
20	508	698.5	513.1	42.9	73.15	558.8	584.2	20	31.75	635	61.9
24	609.6	812.8	616	47.8	82.6	663.4	692.2	20	35.1	749.3	86.9

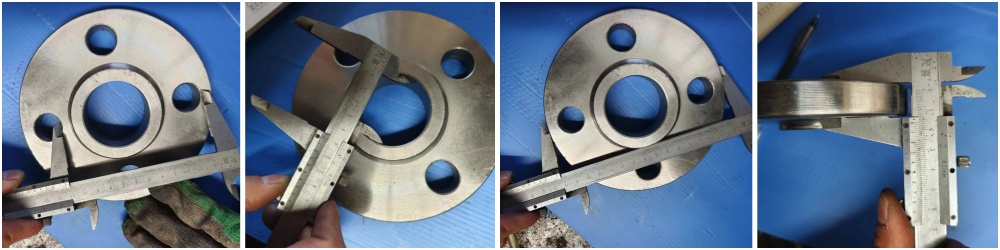

检验过程：

螺栓孔中心圆直径：确保法兰上螺栓孔的位置和尺寸符合设计要求，确保螺栓能够正确安装并与配套的螺栓孔对接。

内径：确保法兰的内径尺寸符合要求，使法兰能够准确连接到管道端口，确保良好的密封性和对接性能。

外径：确保法兰外径符合设计规范，以便法兰能够与连接的管道和配件正确匹配，同时满足机械强度要求。

厚度：法兰的厚度检验主要是为了确保其承载能力和密封性能。适当的厚度可以保证法兰在高压或高温环境下不会变形或破裂。

优势：

高强度，适应高压环境：

具有较高的抗拉强度，使其能够承受高压管道系统中的压力。它能有效地抵抗管道中的内部压力，保证法兰连接的安全性和稳定性。

良好的焊接性能：

管线钢材质具有优良的焊接性能，可以有效减少焊接过程中的裂纹或变形问题，确保管道连接部分的密封性和强度。

优异的耐腐蚀性能：

管线钢钢材含有一定比例的合金元素，如铬和钼等，提高了其在腐蚀性介质中的耐腐蚀性能，能够有效防止法兰连接部分的腐蚀和损坏，延长使用寿命。

安装便捷，减少维护：

平焊法兰的设计可以使其安装更加简便，不需要复杂的焊接过程，安装过程中只需要将法兰与管道对接并紧固螺栓，能够快速完成连接，节省了安装时间。

应用领域：

石油天然气行业：油气集输管道、炼油厂与石化装置

化工行业：腐蚀性介质管道、压力容器连接

电力行业：火电厂辅助系统、新能源设施

水处理与市政工程：供水与排水系统、暖通空调

船舶与海洋工程：压载水系统
