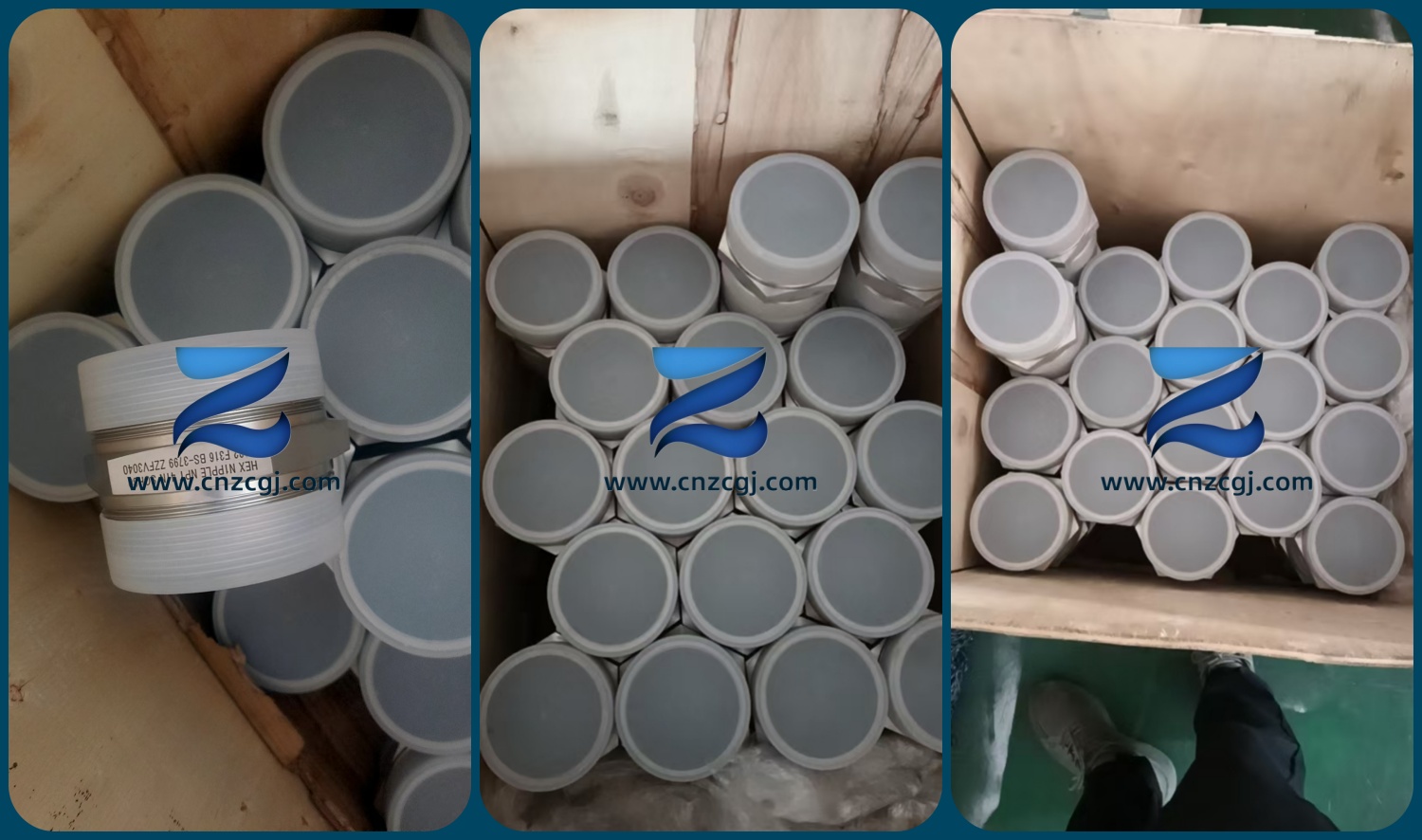

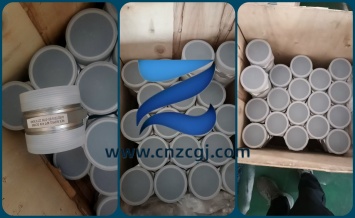

五月初，我们顺利承接并完成了墨西哥客户的一批BS 3799不锈钢螺纹管件订单。这批订单的核心产品是4英寸六角螺纹短节，材质要求为ASTM A182 F316，承压需满足20BAR或SCH80标准（CLASS 2000），螺纹形式为NPT。
该产品的特殊之处在于其4英寸的规格。在锻制管件领域，此类产品通常用于小口径管道连接，常规尺寸范围多在1/8英寸至2英寸之间。同时，BS 3799标准中对六角短节的尺寸规定上限也恰为2英寸，这无疑对制造商的技术实力与标准理解能力提出了更高要求。
面对这一挑战，我们团队与客户进行了深入、细致的技术沟通，充分展现了我们对管件领域相关标准的深刻理解与把握。客户对我司展现出的专业素养与严谨态度给予了高度赞赏，并提供了精确图纸以供我们参考确认。
最终，该项目得以圆满完成。这不仅是一次订单的成功交付，更是我司团队长期深耕管件领域、精通国内外标准体系的直观体现。正是这种对专业性的执着追求和对客户需求的敬畏之心，才使我们赢得了海外客户的充分信赖与长期认可。
不锈钢螺纹管件是按照相关国际标准制造的锻造高压管件，其核心特点是能够承受比常规管件更高的工作压力，适用于石油化工、天然气、造船等高压工业管道系统。
参数 | 具体内容 |
压力等级 | Class 2000/3000/6000 |
制造标准 | ASME B16.11/BS 3799/EN10241 |
螺纹标准 | NPT（美标60°锥管螺纹，ASME B1.20.1）或 BSPT（英标55°锥管螺纹） |
材质牌号 | ASTM A182 F304/304L、F316/316L（不锈钢） |
尺寸范围 | 1/8" - 4"（DN6 - DN100） |
制造工艺 | 锻造（热锻+精密机加工） |
Class 3000压力等级并非一个孤立的数值，它与所连接管子的壁厚直接相关。根据ASME B16.11标准，Class 3000螺纹管件适配Sch160壁厚的管子。
下表展示了不同压力等级与管子壁厚的对应关系：
管件类型 | 等级 (Class) | 对应管子壁厚 |
螺纹管件 （Threaded Fittings） | Class 2000 | Sch80 / XS |
Class 3000 | Sch160 | |
Class 6000 | XXS |
墨西哥客户这批订单中要求的20BAR或者SCH80壁厚承压，对应的就是Class 2000的螺纹管件，连接管路的壁厚也应为Sch80等级，才能保证整个系统的承压能力匹配。
不锈钢螺纹管件种类丰富，可满足不同需求的高压工业管道设计需求。常见的有：
(45/90Deg Elbow)：用于改变管路方向，外观呈L形，分为45度和90度螺纹弯头两种，适用于改变管道方向。
螺纹三通(Tee)：用于分流或合流，外观呈T形，分为等径和异径两种形式，是工业管道系统中常见的分支连接件。
螺纹管箍（Coupling):管箍用于直线连接两根管道，分为单螺口管箍和双螺口管箍；

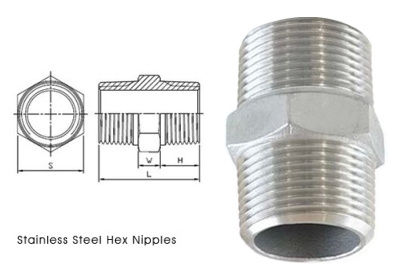

六角螺纹短节(HEX Nipple):工业管道连接中常用的一种配件。常见的有等径六角短节和异径六角短节，中间是六角截面，两边变用螺纹连接形式。六角短节按照ASME 16.11生产标准生产以及BS3799和EN10241等国际标准生产。
ASME B16.11、BS 3799 和 EN 10241 这三个标准是不同地区关于锻制螺纹管件的核心规范。它们在很多方面既有联系又有区别，了解这些对国际贸易和项目选型很有帮助。
为了方便对比，我整理了一个总览表，并附上详细解析：
项目 | ASME B16.11 (美标) | BS 3799 (英标) | EN 10241 (欧标) |
核心定位 | 美标核心，应用最广 | 英标石油行业专用 | 欧洲通用标准 |
当前版本 | ASME B16.11:2021 | BS 3799:1974 (现行) | EN 10241:2000 (现行) |
尺寸范围 (NPS) | 1/8" - 4" | 1/8" - 4" | DN 6 - 150 (即1/8" - 6") |
主要连接方式 | 承插焊、螺纹 | 承插焊、螺纹 | 仅螺纹 |
压力等级 | Class 2000/3000/6000/9000 | Class 2000/3000/6000 | 按PN (公称压力) 分级 |
螺纹标准 | ANSI B1.20.1 (NPT) | API Std. 5B 或 ANSI B2.1 | ISO 7-1 或 ISO 228-1 |
典型应用 | 全球美标工程 | 英联邦及石油项目 | 欧洲地区及欧标项目 |
螺纹标准不同：
这是三者最根本的区别，直接决定了管件的互配性。
美标 (ASME B16.11) 使用 NPT 螺纹（美国标准锥管螺纹）。
英标 (BS 3799) 通常也接受NPT，或引用 API 螺纹标准。
欧标 (EN 10241) 则强制要求使用 ISO 螺纹标准（如ISO 7-1）。这意味着，一个按EN标准制造的管件无法直接与NPT螺纹的管道连接。
压力体系不同：
美标 (ASME) 使用Class（等级）体系，如Class 3000。
欧标 (EN) 使用PN（公称压力）体系。
英标 (BS 3799) 采用与美标相同的Class体系，这体现了它与美标的高互通性。
产品范围不同：
BS 3799 和 ASME B16.11 均包含承插焊和螺纹两种连接方式的管件。
EN 10241 的范围较窄，仅涵盖螺纹连接的管件，不包含承插焊类型。
适用范围不同：
BS 3799 标题明确指定用于石油工业，专业性更强。
ASME B16.11 和 EN 10241 是更通用的工业标准，应用领域更宽泛。
内在联系：BS 3799 在技术上与 ASME B16.11 高度一致，其压力体系、尺寸范围基本相同，只是在螺纹要求上略有差异。因此，在很多国际项目中，两者经常被视为对等标准。
选型建议：
项目若采用美标（NPT螺纹），遵循 ASME B16.11。
项目若采用欧标（ISO螺纹），遵循 EN 10241。
项目若为英联邦国家石油行业，或客户指定，则采用 BS 3799。
BS 3799是一项英国标准，全称为《石油工业用钢制螺纹和承插焊接管件规范》（Specification for steel pipe fittings, screwed and socket-welding for the petroleum industry）。其现行版本为BS 3799:1974，目前状态为“现行”（Current），由英国标准协会（BSI）发布。该标准在国际上，尤其是英联邦国家及石油、天然气行业，具有广泛的应用和认可。
该标准覆盖用于石油和石化行业的锻制碳钢和合金钢管件。它所涵盖的产品类型十分广泛，具体包括：
螺纹管件：90°和45°弯头、四通、三通、管箍和半管箍、管帽、方头、六角头和圆头堵头、六角头衬套、六角短节和圆短节、活接头、焊接凸台、变径短节。
承插焊管件：90°和45°弯头、四通、三通、管箍和半管箍、管帽、活接头、焊接凸台、变径短节。
值得注意的是，你们这次订单中的六角短节（Hexagonal Nipples）正是该标准明确包含的产品类型之一。
BS 3799标准并非孤立存在，它会引用其他标准来规定完整的技术要求：
螺纹标准：要求螺纹符合 API Std. 5B 或 ANSI B2.1（即NPT） 标准。这与你们订单中的NPT螺纹要求一致。
配套管道标准：承插焊管件设计用于与符合 BS 1600 和 API Std. 5L 的平端管道组装。
材料与测试：引用了一系列材料标准（如BS 1502、BS 1503）和测试方法标准（如BS 131-2）来规定产品性能。
美标对应：该标准与美标 ANSI B16.11 及ASTM相关标准有很高的一致性。
状态与版本：标准为1974年版本，但至今有效，说明其技术内容经受了长期实践检验，在特定领域依然权威。
专业领域：它是一份面向石油和石化工业的专业标准，因此对管件的质量、材料和性能要求都较高。
与美标的互认：它与美标ANSI B16.11“基本一致”，这解释了为何在许多国际项目中，两种标准体系下的管件可以互认或参照使用。

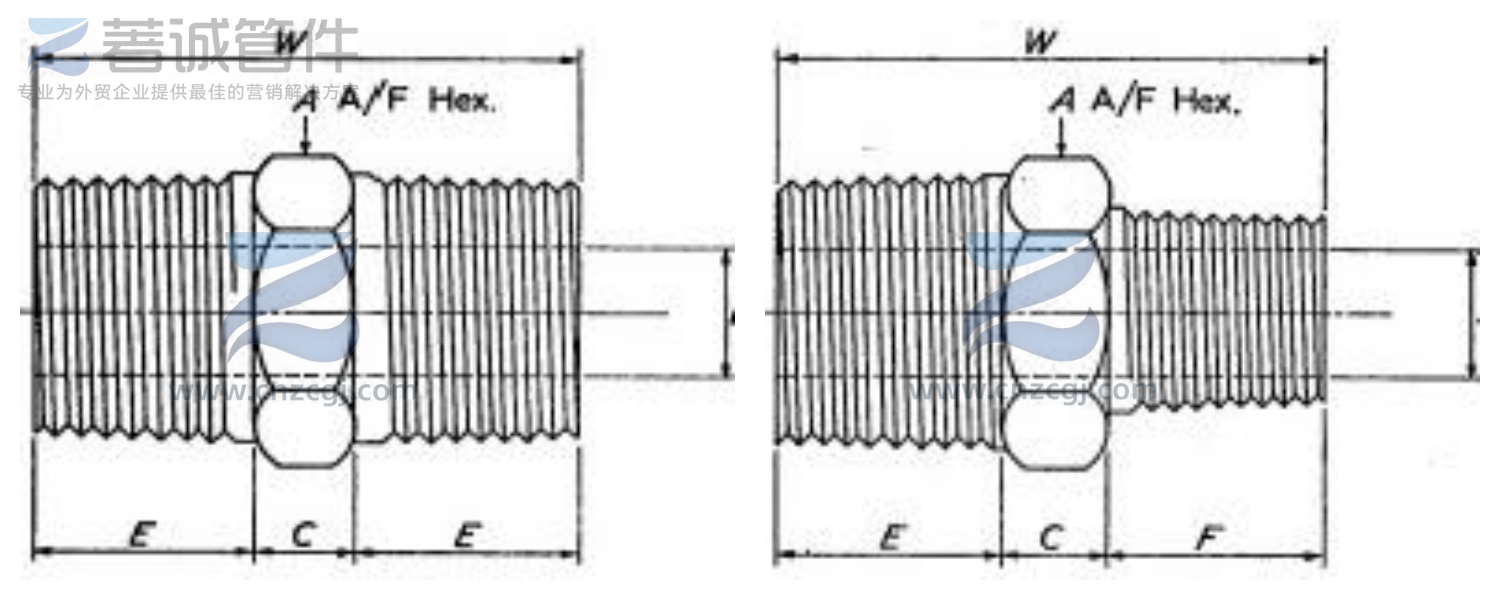

| Nomlnal size | A (min.) | W (min.) | E (min.) | b | C (min.) | F (min.) | ||||
| Equal | Reducing | 3000 6000 | ||||||||
| in | mm | in | mm | mm | mm | mm | mm | mm | mm 6 | mm |
| 1/8 | 6 | - | - | 11 | 26 | 10 | 5 | 2 | 6 | - |
| 1/4 | 8 | - | 15 | 36 | 15 | 8 | 6 | 6 | - | |
| 1/4*1/8 | 8*6 | 15 | 31 | 15 | 5 | 2 | 6 | 10 | ||
| 3/8 | 10 | - | - | 18 | 40 | 16 | 11 | 8 | 8 | - |
| 3/8*1/4 | 10*8 | 18 | 39 | 16 | 8 | 6 | 8 | 15 | ||
| 1/2 | 15 | - | - | 22 | 48 | 20 | 14 | 11 | 8 | - |
| 1/2*3/8 | 15*10 | 22 | 44 | 20 | 11 | 8 | 8 | 16 | ||
| 1/2*1/4 | 15*8 | 22 | 43 | 20 | 8 | 6 | 8 | 15 | ||
| 3/4 | 20 | - | - | 27 | - | 21 | 19 | 13 | 10 | - |
| 3/4*1/2 | 20*15 | 27 | 52 | 21 | 14 | 11 | 9 | 20 | ||
| 3/4*3/8 | 20*10 | 27 | 46 | 21 | 11 | 8 | 9 | 16 | ||
| 1 | 25 | - | - | 35 | 60 | 25 | 24 | 17 | 10 | - |
| 1*3/4 | 25*20 | 35 | 56 | 25 | 19 | 13 | 10 | 21 | ||
| 1*1/2 | 25*15 | 35 | 55 | 25 | 14 | 11 | 10 | 20 | ||
| 1-1/2 | 40 | - | - | 50 | 68 | 26 | 38 | 30 | 16 | - |
| 1-1/2*1 | 40*25 | 50 | 67 | 26 | 24 | 17 | 16 | 25 | ||
| 1-1/2*3/4 | 40*20 | 50 | 63 | 26 | 19 | 13 | 16 | 21 | ||
| 1-1/2*1/2 | 40*15 | 50 | 62 | 26 | 14 | 11 | 16 | 20 | ||
| 2 | 50 | - | - | 62 | 71 | 27 | 49 | 39 | 17 | - |
| 2*1-1/2 | 50*40 | 62 | 70 | 27 | 38 | 30 | 17 | 26 | ||
| 2*1 | 50*25 | 62 | 70 | 27 | 24 | 17 | 18 | 25 | ||
| 2*3/4 | 50*20 | 62 | 65 | 27 | 19 | 13 | 17 | 21 | ||
| 2*1/2 | 50*15 | 62 | 65 | 27 | 14 | 11 | 18 | 20 | ||
EN 10241是一项关于钢制螺纹管件的欧洲标准，目前仍然现行有效，在涉及欧洲市场的管件项目中应用广泛。
标准全称：EN 10241 - Steel threaded pipe fittings (钢制螺纹管件)。
当前版本：EN 10241:2000。
标准状态：现行 (Current / Standard confirmed)。
该标准适用于公称尺寸（DN）6 至 150（对应NPS 1/8" 至 6"）的螺纹管件。其产品可由无缝或焊接钢管、锻件及棒材制成，主要用于液体或气体的输送和分配系统。
EN 10241标准全面规定了管件的各项技术要求：
材料与制造 ：规定了管件的制造工艺、表面状态，以及材料的化学成分和力学性能。
螺纹：螺纹需符合 ISO 7-1（惠氏管螺纹，常用于密封）或 ISO 228-1（非密封管螺纹）等引用标准。
尺寸与公差 ：规定了管件的长度、直径及螺纹的具体尺寸公差要求。
防护与检测 ：涵盖如镀锌等防护措施，以及静水压试验、气密性试验等检测方法。

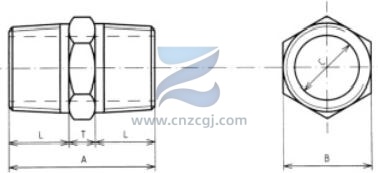

| Nominal size DN | Minimum length of thread for basic gauge length plus die clearance L mm | Thickness of hexagon T mm | Overall length A mm | Diameter of bore C mm | Width across flats of hexagon B mm | |
| min. | max. | |||||
| 6 | 9.5 | 6 | 25 | 4.5 | 6.0 | 12.0 |
| 8 | 12.5 | 6 | 31 | 6.5 | 8.0 | 14.0 |
| 10 | 12.5 | 8 | 33 | 8.5 | 10.5 | 17.0 |
| 15 | 17.5 | 8 | 43 | 11.5 | 13.0 | 22.0 |
| 20 | 19.0 | 10 | 48 | 18.0 | 21.0 | 27.0 |
| 25 | 21.0 | 10 | 52 | 24.0 | 26.0 | 36.0 |
| 32 | 24.0 | 11 | 59 | 30.0 | 32.0 | 46.0 |
| 40 | 24.0 | 13 | 61 | 37.0 | 39.0 | 50.0 |
| 50 | 27.0 | 14 | 68 | 48.0 | 51.0 | 65.0 |
| 65 | 32.0 | 16 | 80 | 62.0 | 66.0 | 78.0 |
| 80 | 35.0 | 19 | 89 | 75.0 | 79.0 | 90.0 |
| 100 | 40.0 | 22 | 102 | 97.0 | 104.0 | 115.0 |
| 125 | 45.0 | 25 | 115 | 121.0 | 128.0 | 140.0 |
| 150 | 45.0 | 25 | 115 | 145.0 | 152.0 | 166.0 |
关系类型 | 说明 |
标准性质 | 欧洲标准（EN），被采纳为英国（BS EN）、德国（DIN EN）等成员国的国家标准。 |
替代关系 | 取代了英国旧标准 BS 1740-1:1971。 |
与BS 3799比较 | 均为螺纹管件标准，但EN 10241为欧洲通用标准，适用范围更广（不限于石油工业）；BS 3799为英国石油工业专用标准。 |
ASME B16.11 是美标体系中关于承插焊和螺纹连接的锻造管件的核心标准。它与我们之前讨论的BS 3799和EN 10241同属管件产品标准，但在美标项目中应用最为广泛。
标准全称：ASME B16.11 - Forged Fittings, Socket-Welding and Threaded（承插焊和螺纹连接的锻造管件）。
发布机构：美国机械工程师协会（ASME）。
当前版本：ASME B16.11:2021（2022年发布），是现行有效的版本。
这个标准专为小口径、高压的管道系统设计，是锻制管件的核心规范。
尺寸范围：覆盖公称尺寸（NPS）1/8" 至 4" 的管件。
连接方式：包括承插焊和螺纹两种端部连接形式。
产品类型：标准涵盖的管件类型很广，常见的包括45°/90°弯头、三通、四通、管箍、半管箍、管帽，以及六角堵头、方头堵头、补芯等螺纹管件。
压力等级：标准按连接方式区分压力等级：
螺纹管件：Class 2000, 3000, 6000
承插焊管件：Class 3000, 6000, 9000
每个等级都对应着不同的壁厚，例如Class 2000的螺纹管件通常匹配Sch 80的管子。
| 公称尺寸 | 尺寸 | ||||||
| DN | NPS | C nom | E 1 nom | E 2 nom | W | D | |
| Sch80 | Sch160 | ||||||
| 6 | 1/8 | 6 | 10 | - | 26 | 5 | 4 |
| 8 | 1/4 | 6 | 15 | - | 36 | 7 | 6 |
| 8×6 | 1/4×1/8 | 6 | 15 | 10 | 31 | 5 | 4 |
| 10 | 3/8 | 8 | 16 | - | 40 | 10 | 8 |
| 10×8 | 3/8×1/4 | 8 | 16 | 15 | 39 | 7 | 6 |
| 15 | 1/2 | 8 | 20 | - | 48 | 13 | 10 |
| 15×10 | 1/2×3/8 | 8 | 20 | 16 | 44 | 10 | 8 |
| 15×8 | 1/2×1/4 | 8 | 20 | 15 | 43 | 7 | 6 |
| 20 | 3/4 | 10 | 21 | - | 52 | 18 | 14 |
| 20×15 | 3/4×1/2 | 10 | 21 | 20 | 51 | 13 | 10 |
| 20×10 | 3/4×3/8 | 10 | 21 | 16 | 47 | 10 | 8 |
| 25 | 1 | 10 | 25 | - | 60 | 23 | 19 |
| 25×20 | 1×3/4 | 10 | 25 | 21 | 56 | 18 | 14 |
| 25×15 | 1×1/2 | 10 | 25 | 20 | 55 | 13 | 10 |
| 32 | 1¼ | 12 | 25 | - | 62 | 31 | 28 |
| 32×25 | 1¼ × 1 | 12 | 25 | 25 | 62 | 23 | 19 |
| 32×20 | 1¼ ×3/4 | 12 | 25 | 21 | 58 | 18 | 14 |
| 32×15 | 1¼×1/2 | 12 | 25 | 20 | 57 | 13 | 10 |
| 40 | 1½ | 16 | 26 | - | 68 | 36 | 32 |
| 40×32 | 1½×1¼ | 16 | 26 | 25 | 67 | 31 | 28 |
| 40×25 | 1½×1 | 16 | 26 | 25 | 67 | 23 | 19 |
| 40×20 | 1½×3/4 | 16 | 26 | 21 | 63 | 18 | 14 |
| 40×15 | 1½×1/2 | 16 | 26 | 20 | 62 | 13 | 10 |
| 50 | 2 | 18 | 27 | - | 72 | 47 | 40 |
| 50×40 | 2×1½ | 18 | 27 | 26 | 71 | 36 | 32 |
| 50×32 | 2×1¼ | 18 | 27 | 25 | 70 | 31 | 28 |
| 50×25 | 2×1 | 18 | 27 | 25 | 70 | 23 | 19 |
| 50×20 | 2×3/4 | 18 | 27 | 21 | 66 | 18 | 14 |
| 50×15 | 2×1/2 | 18 | 27 | 20 | 65 | 13 | 10 |
| 65 | 2½ | 20 | 38 | - | 96 | 57 | 51 |
| 65×50 | 2½×2 | 20 | 38 | 27 | 85 | 47 | 40 |
| 65×40 | 2½×1½ | 20 | 38 | 26 | 84 | 36 | 32 |
| 65×32 | 2½×1¼ | 20 | 38 | 25 | 83 | 31 | 28 |
| 65×25 | 2½×1 | 20 | 38 | 25 | 83 | 23 | 19 |
| 65×20 | 2½×3/4 | 20 | 38 | 21 | 79 | 18 | 14 |
| 80 | 3 | 20 | 40 | - | 100 | 70 | 63 |
| 80×65 | 3×2½ | 20 | 40 | 38 | 98 | 57 | 51 |
| 80×50 | 3×2 | 20 | 40 | 27 | 87 | 47 | 40 |
| 80×40 | 3×1½ | 20 | 40 | 26 | 86 | 36 | 32 |
| 80×32 | 3×1¼ | 20 | 40 | 25 | 85 | 31 | 28 |
| 80×25 | 3×1 | 20 | 40 | 25 | 85 | 23 | 19 |
注释：
1）端部螺纹按GB/T 12716（等同于ASME B1.20.1）中的NPT螺纹加工。
参考重量表 | Referenced Weight Lists 单位：kg
| 公称尺寸 | 螺纹短节 | ||
| Nominal size | Nipple | ||
| DN | NPS | Sch80 | Sch160 |
| 6 | 1/8 | 0.02 | 0.02 |
| 8 | 1/4 | 0.03 | 0.04 |
| 10 | 3/8 | 0.05 | 0.06 |
| 15 | 1/2 | 0.10 | 0.12 |
| 20 | 3/4 | 0.13 | 0.17 |
| 25 | 1 | 0.22 | 0.29 |
| 32 | 1¼ | 0.34 | 0.41 |
| 40 | 1½ | 0.47 | 0.58 |
| 50 | 2 | 0.69 | 0.91 |
| 65 | 2½ | 1.35 | 1.69 |
| 80 | 3 | 2.03 | 2.55 |
该标准作为产品规范，其完整的技术要求需要与其他标准配合执行：
材料标准：规定了管件可用材质，最常见的为符合ASTM A105的碳钢和ASTM A182的不锈钢及合金钢。
压力体系：与ASME的锅炉压力容器规范（BPVC）和B31系列管道规范配合使用。
与B16.9标准的边界：B16.11针对小口径锻制管件，而ASME B16.9则规定了大口径（NPS 1/2"至48"）的对焊管件。在实际工程中，NPS 2及以下通常优先选用B16.11的管件，NPS 2以上则更多采用B16.9的对焊管件。
