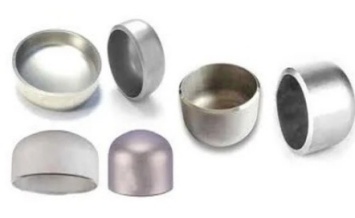

不锈钢对焊管帽是采用不锈钢材料制作而成的,通过焊接方式固定在管道的端部,用来封闭管路,其作用与管塞相同,也被称为不锈钢堵头或不锈钢封头。作为一种重要的管道连接配件,在多个领域发挥着重要作用。
不锈钢对焊管帽的规格
尺寸 | 1/2” - 48” / DN15 - 1200 |
厚度 | SCH 10 - SCH 160, XXS |
国标 | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409 |
美标 | ANSI / ASME B16.9 / MSS SP 43 |
日标 | JIS B2311/2312/2313 |
德标 | DIN2605/2615/2616/2617 |
欧标 | EN10253 |
不锈钢 | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L |
双相不锈钢 | ASTM A815 S32205, S31803, 32750, 32760 |
生产标准
对焊管帽在国际上有多种生产标准,其中ASME B16.9是美国机械工程师协会(ASME)制定的标准,是国际上广泛认可的不锈钢管件制造标准之一。它规定了对焊管件的尺寸、材料、压力等级、标记和检验等方面的要求。

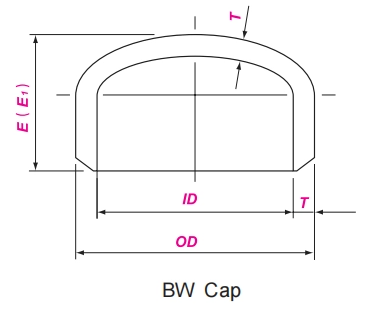

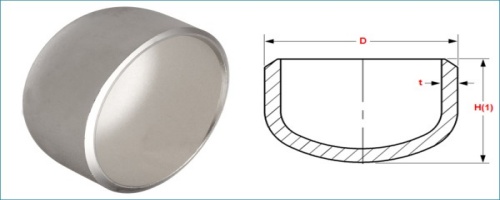

ASME B16.9不锈钢对焊管帽的尺寸
公称尺寸 | 端部外径 | 长度 | 对尺寸E的限制厚度 | ||
DN | NPS | OD | E | E1 | |
15 | 1/2 | 21.3 | 25 | 25 | 4.57 |
20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
25 | 1 | 33.4 | 38 | 38 | 4.57 |
32 | 1 ¼ | 42.2 | 38 | 38 | 4.83 |
40 | 1 ½ | 48.3 | 38 | 38 | 5.08 |
50 | 2 | 60.3 | 38 | 44 | 5.59 |
65 | 2 ½ | 73.0 | 38 | 51 | 7.11 |
80 | 3 | 88.9 | 51 | 64 | 7.62 |
90 | 3 ½ | 101.6 | 64 | 76 | 8.13 |
100 | 4 | 114.3 | 64 | 76 | 8.64 |
125 | 5 | 141.3 | 76 | 89 | 9.65 |
150 | 6 | 168.3 | 89 | 102 | 10.92 |
200 | 8 | 219.1 | 102 | 127 | 12.70 |
250 | 10 | 273.0 | 127 | 152 | 12.70 |
300 | 12 | 323.8 | 152 | 178 | 12.70 |
350 | 14 | 355.6 | 165 | 191 | 12.70 |
400 | 16 | 406.4 | 178 | 203 | 12.70 |
450 | 18 | 457.0 | 203 | 229 | 12.70 |
500 | 20 | 508.0 | 229 | 254 | 12.70 |
550 | 22 | 559.0 | 254 | 254 | 12.70 |
600 | 24 | 610.0 | 267 | 305 | 12.70 |
650 | 26 | 660.0 | 267 | ﹍ | ﹍ |
700 | 28 | 711.0 | 267 | ﹍ | ﹍ |
750 | 30 | 762.0 | 267 | ﹍ | ﹍ |
800 | 32 | 813.0 | 267 | ﹍ | ﹍ |
850 | 34 | 864.0 | 267 | ﹍ | ﹍ |
900 | 36 | 914.0 | 267 | ﹍ | ﹍ |
950 | 38 | 965.0 | 305 | ﹍ | ﹍ |
1000 | 40 | 1016.0 | 305 | ﹍ | ﹍ |
1050 | 42 | 1067.0 | 305 | ﹍ | ﹍ |
1100 | 44 | 1118.0 | 343 | ﹍ | ﹍ |
1150 | 46 | 1168.0 | 343 | ﹍ | ﹍ |
1200 | 48 | 1219.0 | 343 | ﹍ | ﹍ |
对焊管帽的尺寸范围广泛,适用于各种管道系统的要求,因此被广泛应用于石油、化工、天然气、建筑等行业领域。
ASTM A403 对焊管帽
ASTM A403是对焊管帽的材料标准,常用的不锈钢材质包括WP304/316/904L/31254/321等。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||||
ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | |||
ASTM A403 WP904L | MIN | 23.00 | 19.00 | 4.00 | 1.00 | ||||||
MAX | 0.02 | 2.00 | 0.045 | 0.035 | 1.00 | 28.00 | 23.00 | 5.00 | 0.10 | 2.00 | |
ASTM A403 WP31254 | MIN | 17.50 | 19.50 | 6.00 | 0.18 | 0.50 | |||||
MAX | 0.02 | 1.00 | 0.030 | 0.010 | 0.80 | 18.50 | 20.50 | 6.50 | 0.25 | 1.0 | |
ASTM A403 WP321 | MIN | 9.00 | 17.00 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 |
机械性能
MATERIAL | ASTM A403 WP304 | ASTM A403 WP316 | ASTM A403 WP904L | ASTM A403 WP31254 | ASTM A403 WP321 |
T.S (MPA) | 515 min | 515 min | 490 min | 650-820 | 515 min |
Y.S (MPA) | 205 min | 205 min | 220 min | 300 min | 205 min |
EL % | 28 min | 28 min | 28 min | 28 min | 28 min |

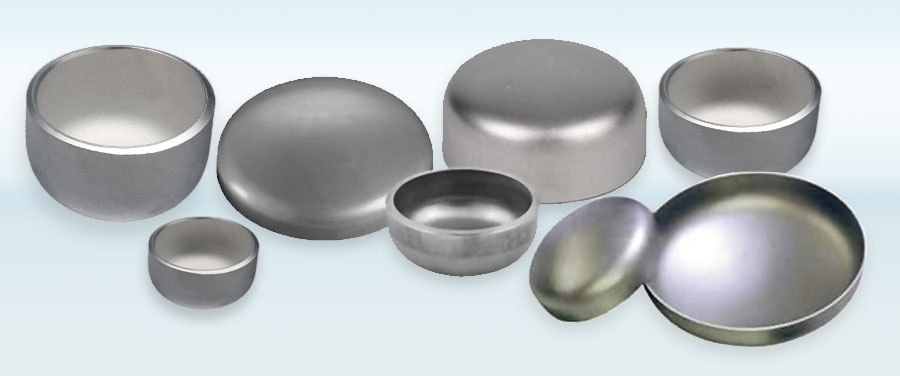

对焊管帽的结构特点
一、多样化的形状设计
对焊管帽外型繁多,主要包括凸形、锥壳、变径段、平盖及紧缩口等设计。其中,凸形管帽又包括半球形管帽、椭圆形管帽、碟形管帽和球冠形管帽等类型。这种多样化的形状设计能够满足不同管道系统的需求,提供多种选择以适应各种工况条件。
二、坚固的焊接结构
对焊管帽通过焊接的方式固定在钢管的端部,确保其与钢管之间的牢固连接。这种焊接结构能够承受较大的压力,保持管路的密封性和完整性。焊接时,通常会根据具体的工况条件选择合适的焊接方法和焊接材料,以确保焊接质量。
三、良好的密封性能
对焊管帽的主要功能之一是封闭管路,防止介质泄漏。因此,其密封性能至关重要。它的密封性能主要取决于其材质、形状、尺寸以及焊接质量等因素。通过合理的设计和制造,使其能够提供可靠的密封效果,确保管道系统的安全运行。
四、良好的耐腐蚀性
不锈钢材料本身就具有良好的耐腐蚀性,能够在恶劣的环境下保持其性能稳定。这种特性使得不锈钢管帽在化工、石油、制药等行业中得到广泛应用。
五、高标准的尺寸规格
对焊管帽的尺寸规格通常遵循国际或国内的相关标准,如ASME、DIN、JIS、BS、GB/T等。这些标准对管帽的尺寸、壁厚、高度等尺寸参数进行了详细规定,以确保管帽的互换性和一致性。
六、严格的制造和检测流程
对焊管帽的制造过程需要经历多个环节,包括原材料准备、冲压成型、焊接、热处理、表面处理以及质量检测等。每个环节都需要严格按照相关标准和工艺要求进行操作,以确保管帽的质量和性能。在制造过程中,还需要进行严格的检测和控制,以确保管帽的尺寸精度、表面质量以及焊接质量等满足要求。
不锈钢对焊管帽具有多样化的形状设计、坚固的焊接结构、良好的密封性能、良好的耐腐蚀性、高标准的尺寸规格以及严格的制造和检测流程等特点。这些特点使得其在管道系统中发挥着重要的作用,保障着管道系统的安全和稳定运行。
不锈钢对焊管帽和管塞的区别
不锈钢对焊管帽

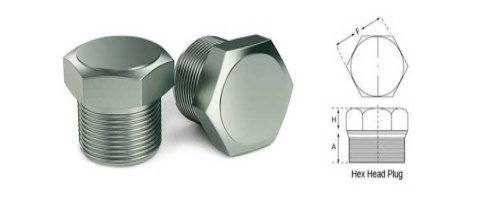

不锈钢六角管塞
对焊管帽和不锈钢管塞虽然都是管道系统中的密封元件,但它们在结构、用途和安装方式上存在显著差异。
一、结构差异
对焊管帽:通常是一种焊接在钢管端部的管件,其形状多样,可能包括凸形管帽、锥壳、变径段、平盖及紧缩口等设计。它的主要目的是封闭管路,确保管路的密封性和完整性。
管塞:则是一种可以插入管道中并用于封闭管路的元件,一般为螺纹形式连接管道。
二、用途差异
对焊管帽:由于其焊接连接方式,它通常用于需要高强度和良好密封性的场合。例如,在石油化工、核电、机械、医疗设备、化肥、造船、防水处理、管道等领域,被广泛用于封闭管路,防止介质泄漏。
管塞:则更适用于一些需要快速安装或拆卸的场合。它可以方便地插入和拔出管道,以进行维护、检修或更换。此外,不锈钢塞子还常用于爆炸性气体环境等危险区域,以提供额外的安全保障。
三、安装方式差异
对焊管帽:需要通过焊接的方式固定在钢管的端部。这种安装方式确保了管帽与钢管之间的牢固连接和密封性,但也意味着一旦安装完成,就不易进行更换或调整。
管塞:则可能通过螺纹连接、法兰连接或其他方式安装在管道上。这种安装方式相对灵活,便于安装和拆卸。
不锈钢对焊管帽和不锈钢管塞在结构、用途和安装方式上存在明显差异。对焊管帽更适合需要高强度和良好密封性的场合,而管塞则更适用于需要快速安装或拆卸的场合。在选择时,应根据具体的使用环境和要求来选择合适的元件。
应用范围
不锈钢对焊管帽由于其优良的耐腐蚀性和高强度特性,被广泛应用于多个领域。
石油化工:在石油化工行业中,管道系统经常需要输送各种腐蚀性介质,对焊管帽能够确保管路的密封性和安全性。
核电:核电行业对管道系统的要求极高,对焊管帽能够满足核电站在高温、高压、强辐射等极端环境下的使用需求。
机械:在机械制造领域,对焊管帽可用于各种液压、气动系统的管路封闭。
医疗设备:医疗设备中的管道系统需要高度清洁和无菌,对焊管帽能够确保管路的密封性和卫生性。
化肥、造船、防水处理、管道等其他行业:这些行业中的管道系统同样需要可靠的密封元件来确保系统的正常运行和安全性。
