不锈钢对焊弯头的特点

浏览数量: 8     作者: Chaos     发布时间: 2024-07-05      来源: 本站

           不锈钢对焊弯头是以不锈钢为原材料,经过热压成型或者锻打成型的一种弯头。它的连接形式是将弯头与钢管直接焊接,从而实现管道的连接和转向。不锈钢对焊弯头具有一定的耐压能力,能够在高压环境下保持稳定的连接状态。

           不锈钢对焊弯头的制造过程通常包括材料选择、切割、成型、热处理、焊接、打磨和检测等步骤。在制作过程中,通过热压或锻打⑩管子弯曲成型,还需要对管子进行热处理,以增强其抗压能力和达到更好的成型效果。其中,成型是关键环节之一,它决定了弯头的形状和尺寸精度;热处理和焊接则对弯头的力学性能和耐腐蚀性能具有重要影响。

           不锈钢对焊弯头因其材质优良,具有耐腐蚀、耐高温、强度高、易于清洁和维护等优点,因此在各种工业领域中得到广泛应用。

           不锈钢对焊弯头的分类

           不锈钢对焊弯头种类多样,应用广泛,常见类型有以下几种:

           1. 按照弯曲半径分类:

           不锈钢对焊弯头按弯曲半径不同可分为长半径对焊弯头和短半径对焊弯头。

90-degree-elbow-dimensions LR

长半径对焊弯头的弯曲半径等于1.5倍的管子外径,即R=1.5D

sr-elbow_副本

短半径对焊弯头的弯曲半径等于管子外径,即R=1D

           2. 按照弯曲角度分类

           不锈钢对焊弯头按弯曲角度可分为45度弯头、90度弯头和180度弯头。另外根据工程需要定制包括60度等其他非常规角度弯头。

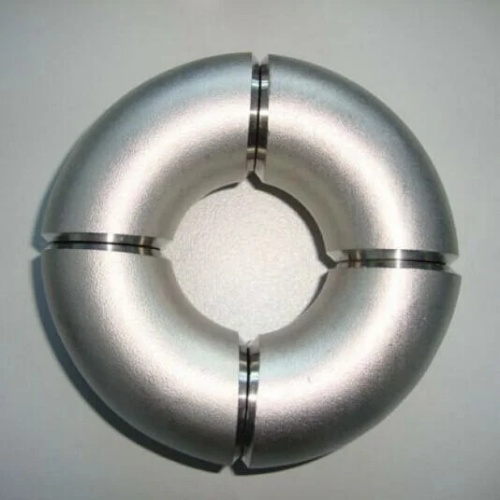

ASME-ANSI16-9-Bw-Sch40-90d-Elbow-Stainless-Steel-Pipe-Elbow

90度不锈钢对焊弯头

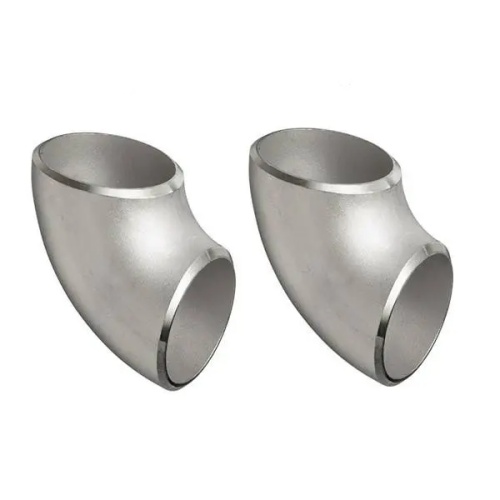

stainles steel butt weld 45 deg elbow

45度不锈钢对焊弯头

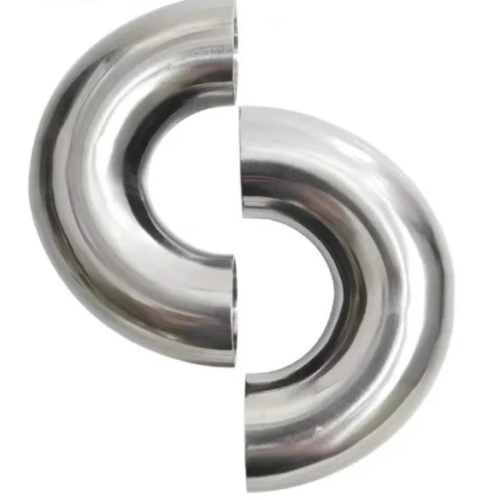

1-2inch-6inch-Schedule-40-Steel-Pipe-Fittings-180-Degree-Elbow-with-Mtc

180度不锈钢对焊弯头

           3. 按材质分类:

           不锈钢对焊弯头以不锈钢为主要材质,根据不锈钢的具体类型(如304、316等)和特性(如耐腐蚀性、耐高温性等)进行分类。

           材料特点

          不锈钢对焊弯头的材料特点包括耐腐蚀性强、耐高温性好、强度高、耐磨性好、易加工性和可塑性良好、美观性和清洁性优异以及经济性和环保性显著。这些特点使得不锈钢对焊弯头在各种工业领域中得到广泛应用并受到青睐。

           ASTM A403是不锈钢对焊弯头的美标材质标准,它涵盖304/304L、316/316L、321、347、904L等常见的不锈钢材质。

          化学成分

CHEMICAL LIMITS C Mn P S Si Ni Cr Mo
ASTM A403 WP304 MIN




8.0 18.0
MAX 0.08 2.00 0.045 0.030 1.00 11.0 20.0
ASTM A403 WP316 MIN




10.0 16.0 2.00
MAX 0.08 2.00 0.045 0.030 1.00 14.0 18.0 3.00

          机械性能

MATERIAL ASTM A403 WP304 ASTM A403 WP316
T.S (MPA) 515 min 515 min
Y.S (MPA) 205 min 205 min
EL % 28 min 28 min

          ANSI/ASME B16.9 对焊弯头

          美标ANSI/ASME B16.9弯头通俗的讲就是按照美国ANSI 和ASME标准生产的弯头,ANSI是美国国家标准,ASME 是美国机械工程师学会标准。ASME标准与ANSI标准涵盖了绝大部分工业领域,包括材料、加工、工艺、实验等等方面,ASME引用了许多ANSI的标准。

          按照美标ASME B16.9标准生产的不锈钢对焊弯头,尺寸覆盖范围广泛,从1/2”到48”。常见的壁厚压力等级包括Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS等,其中最常用的是STD和XS两种。壁厚的具体范围可从几毫米到几十毫米不等,具体取决于管道的设计要求和工作压力。


尺寸范围

1/2” - 48” / DN15 - 1200

压力等级

SCH 10 - SCH 160, XXS

国标

GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409

美标

ANSI / ASME B16.9 / MSS SP 43

日标

JIS B2311/2312/2313

德标

DIN2605/2615/2616/2617

欧标

EN10253

          ASME B16.9 不锈钢对焊弯头尺寸表

90 deg elbow


公称尺寸
   Nominal size

端部外径
   Outside Diameter at Bevel

中心至端面 Center to End

90°   Elbows

DN

NPS

OD

A

长半径 LR

短半径   SR

15

1/2

21.3

38

-

20

3/4

26.7

38

-

25

1

33.4

38

25

32

1 1/4

42.2

48

32

40

1 1/2

48.3

57

38

50

2

60.3

76

51

65

2 1/2

73.0

95

64

80

3

88.9

114

76

90

3 1/2

101.6

133

89

100

4

114.3

152

102

125

5

141.3

190

127

150

6

168.3

229

152

200

8

219.1

305

203

250

10

273.0

381

254

300

12

323.8

457

305

350

14

355.6

533

356

400

16

406.4

610

406

450

18

457.0

686

457

500

20

508.0

762

508

550

22

559.0

838

559

600

24

610.0

914

610

650

26

660.0

991

660

700

28

711.0

1067

711

750

30

762.0

1143

762

800

32

813.0

1219

813

850

34

864.0

1295

864

900

36

914.0

1372

914

950

38

965.0

1448

965

1000

40

1016.0

1524

1016

1050

42

1067.0

1600

1067

1100

44

1118.0

1676

1118

1150

46

1168.0

1753

1168

1200

48

1219.0

1829

1219

           不锈钢对焊弯头的生产标准特点主要体现在标准化与规范化、材质与性能要求严格、尺寸精度与加工质量高、焊接质量要求高以及标识与追溯体系完善等方面。这些特点共同保证了不锈钢对焊弯头的质量和性能符合相关标准和要求,确保了其在各种管道系统中的稳定运行和长期使用寿命。

           上海著诚管件制造有限公司生产的不锈钢对焊弯头均符合ASTM A403材料标准。对焊管件主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高的高压管道、尺寸要求精密的设备及其他各种高压领域。
