不锈钢螺纹四通的规格型号

浏览数量: 87     作者: 本站编辑     发布时间: 2024-08-01      来源: 本站

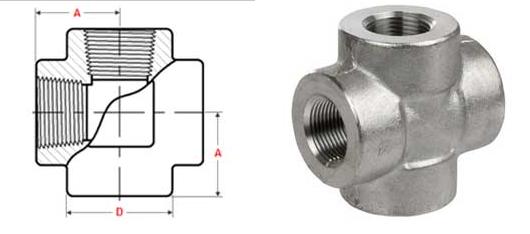

CROSS DIMENISON

           不锈钢螺纹四通是工业管道中经常用到的一种高压管件,主要用于连接管道系统,改变流体方向。它采用不锈钢材料制成,因此具有优异的耐腐蚀性和耐用性,特别适用于需要承受高压、高温或腐蚀性介质的工业环境。螺纹四通采用螺纹形式连接管道,具有安装简便、密封性好的特点。不锈钢螺纹四通广泛应用于石油、化工、天然气、水处理、制药、食品等行业的管道系统中。

           不锈钢螺纹四通的规格型号

           ASME B16.11标准下的不锈钢螺纹四通多用于小口径高压管道连接,他们的尺寸范围从1/8英寸到4英寸(DN6-DN100);压力等级包括 2000LB、3000LB、6000LB。这些因素共同决定了螺纹四通的详细尺寸和性能参数。

形状类型

等径四通和异径四通

尺寸范围

1/8"- 4"/ DN6 - DN100

压力等级

Class 2000lbs, 3000lbs, 6000lbs

生产标准

GB/T 14383, ASME B16.11, BS3799

螺纹形式

NPT, PT, BSPP, BSPT, PF

不锈钢

ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L

双相不锈钢

ASTM A182 F51, F53, F44

           ASME B16.11螺纹四通的尺寸参数

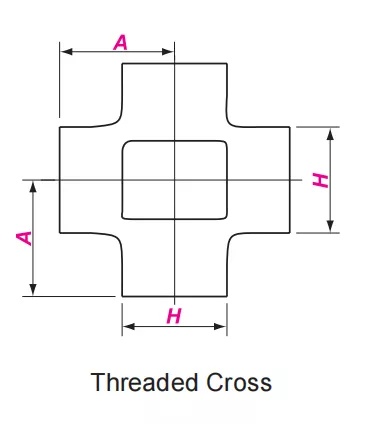

threadde-cross

DN NPS A H
2000LB 3000LB 6000LB 2000LB 3000LB 6000LB
6 1/8 21 21 25 22
22 25
8 1/4 21 25 28 22 25 33
10 3/8 25 28 33 25 33 38
15 1/2 28 33 38 33 38 46
20 3/4 33 38 44 38 46 56
25 1 38 44 51 56 62 75
32 1 1/4 44 51 60 56 62 75
40 1 1/2 51 60 64 62 75 84
50 2 60 64 83 75 84 102
65 2 1/2 76 83 95 92 102 121
80
3 86 95 106 109 121 146
100 4 106 114 114 146 152 152

           重量表(KG)

DN

NPS

2000

3000

6000

6

1/8

0.16

0.26

0.42

8

1/4

0.18

0.28

0.68

10

3/8

0.2

0.48

0.79

15

1/2

0.42

0.7

1.38

20

3/4

0.54

1.08

2.16

25

1

0.79

1.75

2.7

32

1-1/4

1.2

2.28

4.74

40

1-1/2

1.68

4.08

5.85

50

2

2.64

4.66

10.7

65

2-1/2

5.05

8.64

15.4

80

3

7.38

12.8

26.5

100

4

17.6

21.5

35.4

           不锈钢螺纹四通的优点

           耐腐蚀性强:可以长期使用在高温、高压、酸碱性介质环境中。

           耐磨性好:可以长期使用在较大压力下。

           安装简单:可以非常快速地完成安装。

           节省空间:可以有效地节约建筑空间。

           ASTM A182 F316 螺纹四通的特点

           ASTM A182 F316螺纹四通采用SS316不锈钢材质制造,这种材质属于美标高温用锻制或轧制合金钢和不锈钢法兰用钢,执行标准为ASTM A182/A182M-2018。F316不锈钢具有较低的含碳量和优异的防腐蚀性能,尤其在高温条件下,当硫酸的浓度在特定范围内时,其表现尤为出色。

           化学成分

CHEMICAL LIMITS C Mn P S Si Ni Cr Mo N
ASTM A182 F316 MIN




10.00 16.00 2.00
MAX 0.08 2.00 0.045 0.030 1.00 14.00 18.00 3.00 0.01

           由于F316不锈钢的优异防腐蚀性能,ASTM A182 F316螺纹四通能够在多种腐蚀性介质中长时间稳定工作,延长了管道系统的使用寿命。

           机械性能

MATERIAL ASTM A182 F316
T.S (MPA) 515 min
Y.S (MPA) 205 min
EL % 30 min
R/A % 50 min

           F316不锈钢具有较高的抗压强度和良好的机械性能,能够承受较大的压力和负荷,确保管道系统的稳定运行。

          ASTM A182 F316螺纹四通以其优良的材质特性、灵活的结构设计、卓越的性能表现和广泛的用途,在管道系统中发挥着重要作用。

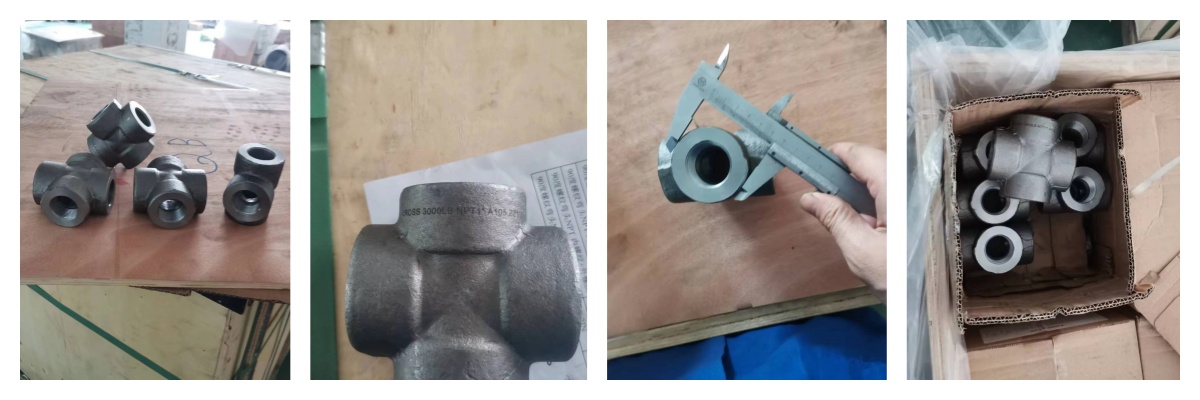

          不锈钢螺纹四通的检验

inspection of cross
