不锈钢偏心大小头的生产标准

浏览数量: 19     作者: 本站编辑     发布时间: 2024-06-27      来源: 本站



pipe-reducer

           不锈钢偏心大小头指圆心不在同一条直线上的大小头,主要用于连接两个不同口径的管道,是一种常见的管道连接配件。

           不锈钢偏心大小头具有耐腐蚀、耐高温、耐高压的有点,适用于各种复杂环境。可以实现管道口径的平滑过渡,减少流体阻力,提高流体输送效率。正确使用不锈钢偏心大小头,不仅可以改变流质的路径,而且可以节约材料,畅通管道,防止堵塞,提高工作效率。

           不锈钢偏心大小头的制造标准

           不锈钢偏心大小头的制造需要按照国家相关标准执行,现行的标准主要有GB/T 12459、GB/T 13041、SH 3408、ASME B16.9等。其中,ASME B16.9是美标对焊管件生产标准,主要规定了各种对焊管件的详细尺寸和规格以及公差范围。

           ASME B16.9是关于工厂制造的无缝和焊接弯头、三通和异径管(包括偏心大小头)的标准规范。ASME B16.9标准由美国机械工程师协会(ASME)发布,主要用于规定直径从1/2英寸至48英寸的金属管道系统中使用的工厂预制弯头、三通和异径管件的尺寸、形状、公差及质量要求。


Size Range

3/4" - 60" / DN20 - 1500

Thickness Schedule

SCH 10 - SCH 80, SCH 160, XXS

America Standard

ANSI / ASME B16.9 / MSS SP 43

Stainless Steel

ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L

           ASME B16.9 偏心大小头的尺寸范围

           ASME B16.9标准规定了偏心大小头的详细尺寸和规格,包括其大径端和小径端的直径、壁厚、长度等参数。

Eccentric-Reducer

OD1

OD2

END TO END

NPS

NPS

H

3/4

3/8 - 1/2

38

1

1/2 - 3/4

51

1 1/4

1/2 - 1

51

1 1/2

1/2 - 1 1/4

64

2

3/4 - 1 1/2

76

2 1/2

1 - 2

89

3

1 1/4 - 2 1/2

102

4

2 - 3 1/2

102

5

2 - 4

127

6

2 1/2 - 5

140

8

3 1/2 - 6

152

10

4 - 8

178

12

5 - 10

203

14

6 - 12

330

16

6 - 14

356

18

8 - 16

381

20

10 - 18

508

22

12 - 20

508

24

12 - 22

508

26

12 - 24

610

28

14 - 26

610

30

14 - 28

610

32

20 - 30

610

34

22 - 32

610

36

22 - 34

610

38

24 - 36

610

40

28 - 38

610

42

28 - 40

610

44

32 - 42

610

46

34 - 44

711

48

36 - 46

711

           公差范围

           ASME B16.9标准也规定了不锈钢偏心大小头的公差范围,以确保其尺寸和形状的准确性。公差范围涵盖了长度、壁厚、内径和外径等多个方面,制造商必须确保生产出的偏心大小头在这些公差范围内。

TOLERANCES FOR BW REDUCER

DN

NPS

OD

ID

H,F

15-65

1/2-2-1/2

+1.6
-0.8

±0.8

±2

80-90

3-3-1/2

±1.6

±1.6

±2

100

4

± 1 6

±1.6

±2

125-200

5-8

+24
-1.6

±1.6

±2

250-450

10-18

+4.0
-3.2

±3.2

±2

500-600

20-24

+6.4
-4.8

±4.8

±2

650-750

26-30

+6.4
-4.8

±4.8

±5

800-1200

32-48

+6.4
-4.8

±4.8

±5

Note:

1)The inside diameter andthe nominal wall thickness shal be specified by purchaser

2)If purchaser dosen't specify the thickness toleranoe, 87.5% of the nominal thickness shall be the min.thickness.

3)Out of-roundness is the sum of absolute values of plus and minus toleranoe.

4)When the wall thickness needs increasing fo meet the design requirement,the tolerance may exoced the ones indicated in the above list.

           不锈钢偏心大小头的材料标准

           不锈钢偏心大小头采用优质不锈钢材料制成,具有优良的耐腐蚀性、机械性能和加工性能,能够满足各种复杂环境下的使用要求。ASTM A403是美国材料与试验协会(ASTM)制定的标准,专门针对用于压力应用的锻制或铸造奥氏体不锈钢和铁素体不锈钢管件的设计、制造及检验。常见的不锈钢牌号包括304、316、316L等。

所有按照ASTM A403标准生产的不锈钢管件在出厂前必须经过一系列严格的检测,包括但不限于:化学成分分析:确保符合规定的化学组成范围。机械性能测试:包括拉伸试验、硬度测试、冲击试验等,验证产品的强度、韧性和塑性是否满足标准要求。

           化学成分

CHEMICAL

LIMITS

C

Mn

P

S

Si

Ni

Cr

Mo

ASTM A403 WP304

MIN






8.0

18.0


MAX

0.08

2.00

0.045

0.030

1.00

11.0

20.0


ASTM A403 WP316

MIN






10.0

16.0

2.00

MAX

0.08

2.00

0.045

0.030

1.00

14.0

18.0

3.00

           机械性能

MATERIAL

ASTM A403 WP304

ASTM A403 WP316

T.S (MPA)

515 min

515 min

Y.S (MPA)

205 min

205 min

EL %

28 min

28 min

           ASTM A403标准通过严格规范不锈钢管件的设计、制造和检验过程,确保了不锈钢偏心大小头在各种恶劣工况下的可靠性和持久性。

           不锈钢偏心大小头的生产标准涵盖了材料、制造、连接、检验和包装运输等多个方面。在生产和使用过程中,应严格按照相关标准进行操作和检测,以确保其质量和安全性。

           怎样计算不锈钢偏心大小头的重量

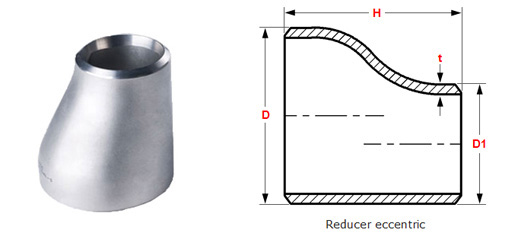

eccentric-reducers-dimensions

           不锈钢偏心大小头重量计算公式:0.02466 × t ×[ (D+D1)/2-S] × H / 1000

           t: 壁厚(Wall thickness)

           D:大端直径(Outside diameter of the larger end)

           D1:小端直径(Outside diameter of the small end)

           H: 高度(End to end dimension)

          重量表

Large  End
Normal  Size

SCH20

SCH30

STD

SCH40

SCH60

XS

SCH80

SCH100

SCH120

SCH140

SCH160

XXS

DN

NPS

20
25
32

3/4
1
1-1/4


0.06
0.12
0.16

0.07
0.14
0.19

0.07
0.14
0.19


0.09
0.18
0.25

0.09
0.18
0.25




0.12
0.24
0.32

0.15
0.31
0.45

40
50
65

1-1/2
2
2-1/2


0.25
0.37
0.79

0.29
0.46
0.85

0.29
0.46
0.85


0.38
0.63
1.12

0.38
0.63
1.12




0.51
0.93
1.46

0.70
1.20
2.00

80
90
100

3
3-1/2
4


0.97
1.28
1.45

1.11
1.52
1.81

1.11
1.52
1.81


1.50
2.09
2.51

1.50
2.09
2.51


3.18


2.09

3.76

2.71

4.60

125
150
200

5
6
8

5.57

6.16

3.04
4.35
7.12

3.04
4.35
7.12

8.88

4.33
6.55
10.8

4.33
6.55
10.8

12.7

5.63
8.35
15.1

16.9

6.86
10.4
18.6

8.02
12.2
18.0

250
300
350

10
12
14

8.18
11.1
24.6

9.99
14.6
29.5

11.8
16.5
29.6

11.8
17.8
34.3

16.0
24.3
46.0

16.0
21.8
39.0

18.8
29.5
57.4

22.5
35.7
70.8

26.0
41.7
81.5

30.4
46.5
92.0

33.7
53.3
102

30.4
41.7

400
450
500

16
18
20

30.5
36.8
65.5

36.5
51.3
86.7

36.6
44.1
65.5

48.3
65.3
102

62.7
86.2
138

48.3
58.3
86.7

79.7
107
174

96.2
130
213

112
152
247

130
171
284

143
193
316


550
600
650

22
24
26

72.2
78.9
136

95.6
117

72.2
78.9
103

143

164
199

95.6
105
136

209
247

252
306

294
358

336
402

376
452


700
750
800

28
30
32

147
157
168

183
196
209

111
119
127

230


147
158
168







850
900
950

34
36
38

179
189

223
236

135
143
151

245
282


179
190
200







1000
1050
1100

40
42
44



159
167
175



211
222
232







1150
1200

46
48



213
222



283
296







           ASME B16.9对焊管件的优点和适用范围

           1、材质多样化:ASME B16.9对焊管件可采用碳钢,低温钢,管线钢,合金钢,不锈钢,双相不锈钢钢等多种材质制造而成,可适应不同环境下的管道系统。

           2、应用范围广:对焊管件尺寸和壁厚范围跨度大,适应不同口径和压力要求的管道系统,因此应用范围广泛。

           3、安全系数高:对焊管件通过焊接将两个管道或设备进行连接,密封性能好,能够保证管道的安全可靠。在高温、高压等恶劣条件下,对焊连接的密封性和强度能够得到保障。

           4、经久耐用:对焊管件连接的强度高于其他连接方式,能够承受较大的拉力、压力和扭力。

           5、安装便捷:对焊管件在安装时不需要特殊的工具和技能,连接操作简便,易于施工。

           6、性价比高:对焊管件原材料一般为钢管,制造工艺相对简单,成本相对较低,能够有效地降低管道工程的成本。

           对焊管件是管道配件中非常重要的组成部分,不仅可以连接管道,还可以改变管道的流动方向、降低流体阻力、调节流量等,因此被广泛应用于化工、食品、石油、天然气、生物制药等行业。

           上海著诚管件制造有限公司,多年来致力于对焊管件的生产和销售,产品主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高的高压管道、尺寸要求精密的设备及其他各种高压领域。
