浏览数量： 55 作者： 本站编辑 发布时间： 2024-06-25 来源： 本站
不锈钢三通是管道系统中经常用到的管道配件，它主要适用在管道系统的连接处，起到变向、汇合或分流的作用。不锈钢三通是一种重要的管道连接件，其优良的性能和广泛的应用领域使得它成为管道系统中不可或缺的一部分。
不锈钢三通采用不锈钢材料制成，具有优良的耐腐蚀性、耐高温性和耐压性，它能够在恶劣的工作环境中长期使用而不易损坏，同时，不锈钢三通的安装和拆卸也比较方便，能够大大提高管道系统的安装效率和维修效率。因此广泛应用于石油、化工、电力、冶金、船舶、建筑等行业的管道系统中。
不锈钢三通的种类
按照外观结构不锈钢三通可以分为等径三通、异径三通和斜三通。
等径三通是指主管和支管的直径相同的三通；而异径三通则是指主管和支管的直径不同的三通；斜三通形状类似于英文字母“Y”，一个入口，两个出口，用于管道的分支连接。

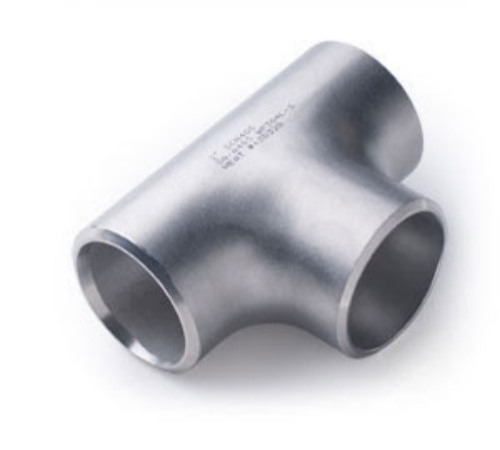

不锈钢等径三通

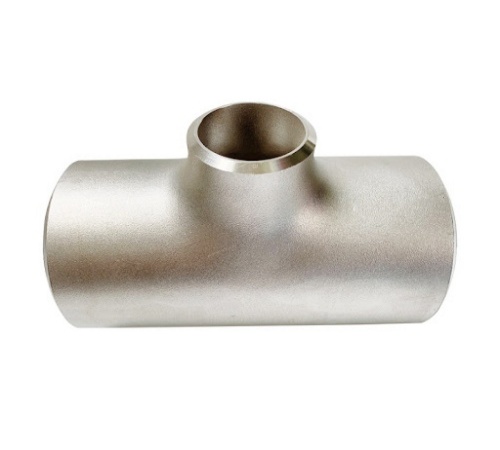

不锈钢异径三通

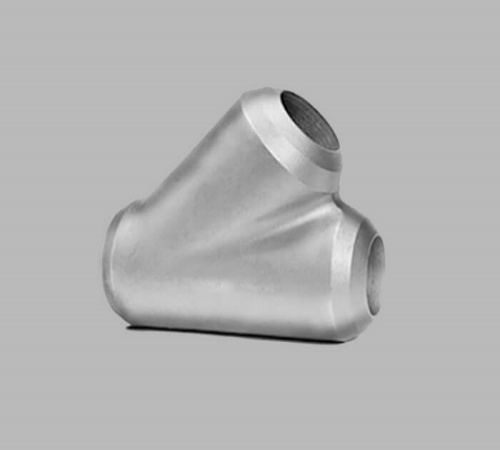

不锈钢Y型三通

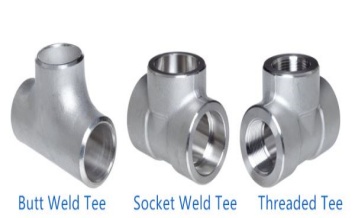

根据连接方式不锈钢三通可分为对焊三通、螺纹三通和承插三通。

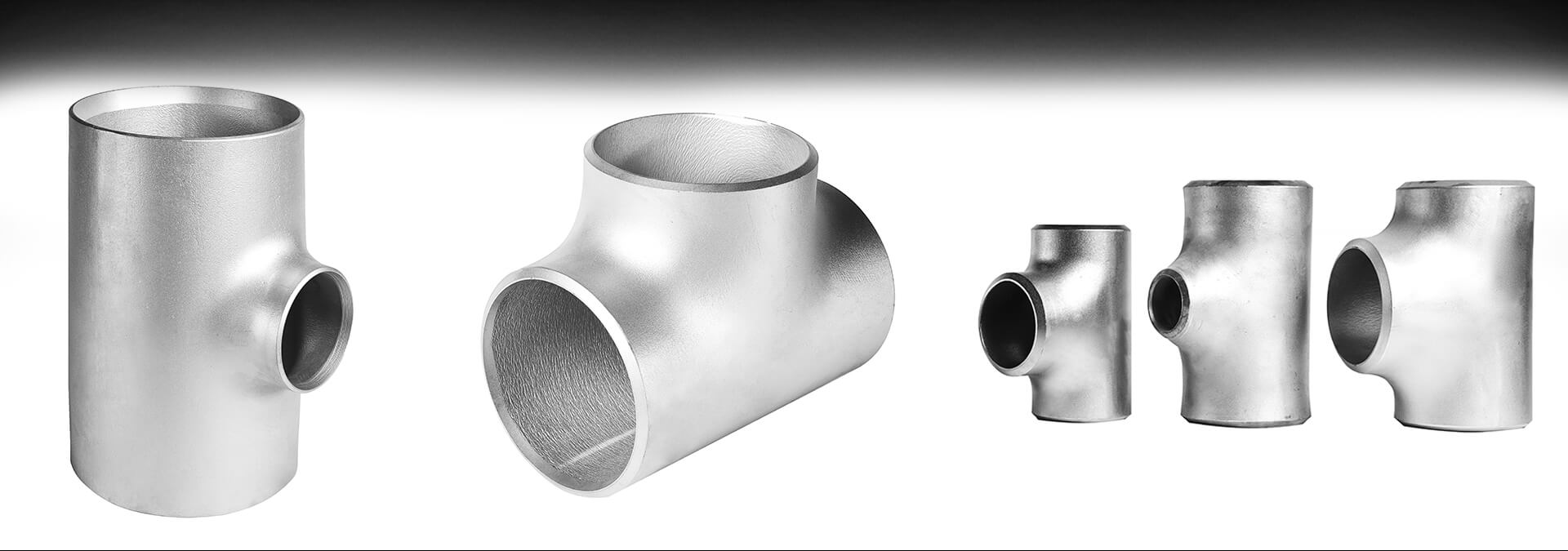

不锈钢对焊三通
不锈钢对焊三通是通过焊接方式连接主管和支管，从而实现管道系统的分支连接的管道配件。因其焊接连接处密封性良好，不易发生泄漏现象，从而广泛应用于各类管道系统中。
Shape Type | Equal Tee and Reducing Tee |
Size Range | 1/2" - 80" / DN15 - 2000 |
Thickness Schedule | SCH 10 - SCH 160, XXS |
Standard | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409， ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, DIN2605/2615/2616/2617, EN10253 |
Stainless Steel | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347, 904L, A815 S32205, S31803, 32750, 32760 |

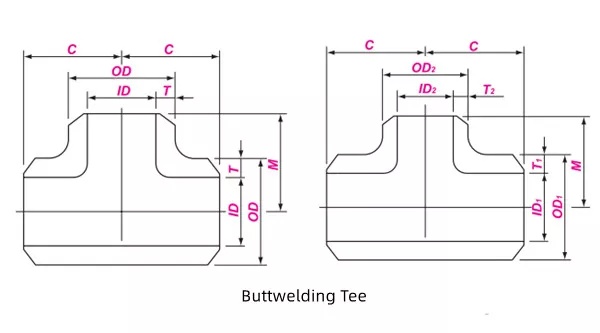

ASME B16.9对焊三通的尺寸
Nominal Size | Outside Diameter at Bevel | Center to End | ||
DN | NPS | OD1×OD2 | C | M |
15 | 1/2 | 21.3 | 25 | 25 |
20 | 3/4 | 26.7 | 29 | 29 |
25 | 1 | 33.4 | 38 | 38 |
32 | 11/4 | 42.2 | 48 | 48 |
40 | 11/2 | 48.3 | 57 | 57 |
50 | 2 | 60.3 | 64 | 64 |
65 | 21/2 | 73.0 | 76 | 76 |
80 | 3 | 88.9 | 86 | 86 |
90 | 31/2 | 101.6 | 95 | 95 |
100 | 4 | 114.3 | 105 | 105 |
125 | 5 | 141.3 | 124 | 124 |
150 | 6 | 168.3 | 143 | 143 |
200 | 8 | 219.1 | 178 | 178 |
250 | 10 | 273.0 | 216 | 216 |
300 | 12 | 323.8 | 254 | 254 |
350 | 14 | 355.6 | 279 | 279 |
400 | 16 | 406.4 | 305 | 305 |
450 | 18 | 457.0 | 343 | 343 |
500 | 20 | 508.0 | 381 | 381 |
550 | 22 | 559.0 | 419 | 419 |
600 | 24 | 610.0 | 432 | 432 |
650 | 26 | 660.0 | 495 | 495 |
700 | 28 | 711.0 | 521 | 521 |
750 | 30 | 762.0 | 559 | 559 |
800 | 32 | 813.0 | 597 | 597 |
850 | 34 | 864.0 | 635 | 635 |
900 | 36 | 914.0 | 673 | 673 |
950 | 38 | 965.0 | 711 | 711 |
1000 | 40 | 1016.0 | 749 | 749 |
1050 | 42 | 1067.0 | 762 | 711 |
1100 | 44 | 1118.0 | 813 | 762 |
1150 | 46 | 1168.0 | 851 | 800 |
1200 | 48 | 1219.0 | 889 | 838 |
1300 | 52 | 1321.0 | 965 | 914 |
1400 | 56 | 1422.0 | 1041 | 965 |
1600 | 64 | 1626.0 | 1194 | 1092 |
1700 | 68 | 1727.0 | 1270 | 1168 |
1800 | 72 | 1829.0 | 1320 | 1245 |
1900 | 76 | 1930.0 | 1422 | 1320 |
2000 | 80 | 2032.0 | 1499 | 1397 |

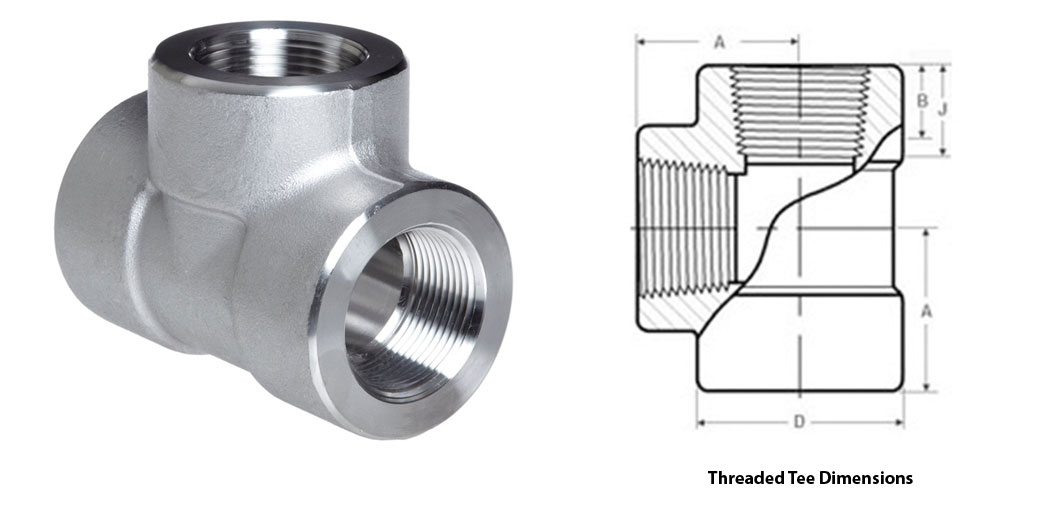

不锈钢螺纹三通
不锈钢螺纹三通是采用不锈钢材质锻制而成，并通过螺纹连接方式进行管道连接的管道配件。其特点在于耐腐蚀性强，安装方便，维护成本低，适用于4英寸以下的小口径高压管道系统应用。
Type | Equal Tee and Reducing Tee |
Size | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4" |
Class | 2000, 3000, 6000, 2M, 3M, 6M |
Grade | ASTM A182 F304/F304L/F316/F316L/F321/F347 |

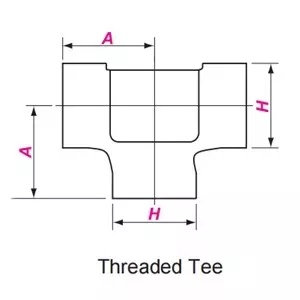

ASME B16.11 螺纹三通的尺寸
DN | NPS | A | H | ||||
2000LB | 3000LB | 6000LB | 2000LB | 3000LB | 6000LB | ||
6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 |
32 | 1 1/4 | 44 | 51 | 60 | 56 | 62 | 75 |
40 | 1 1/2 | 51 | 60 | 64 | 62 | 75 | 84 |
50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 |
65 | 2 1/2 | 76 | 83 | 95 | 92 | 102 | 121 |
80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |

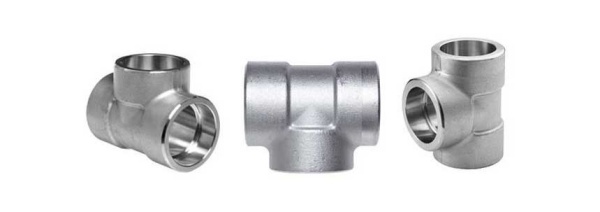

不锈钢承插三通
承插连接方式使得不锈钢承插三通的安装过程相对简便。将连接管件插入三通各端部后，可以通过焊接或熔接进行固定，无需复杂的工艺和工具，提高了安装效率。
Shape | Straight and Reducing Fittings |
Size Range | 1/8"- 4" / DN6 - DN100 |
Pressure Rating | Class 3000LBS, 6000Lbs, 9000lbs. |
Stainless Steel | ASTM A182 F304 / 304L / 304H, 316 / 316L, 321, 310S, 317, 347, 904L |
Duplex Stainless Steel | ASTM A182 F51, F53, F44 |

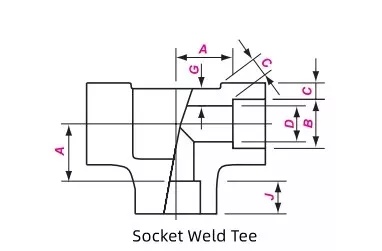

ASME B16.11 承插三通的尺寸
DN | NPS | B | C | A | G | |||||||||
3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
6 | 1/8 | 10.9 | 3.18 | 3.18 | 3.96 | 3.43 | - | - | 11.0 | 11.0 | - | 2.41 | 3.15 | - |
8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.60 | 4.01 | - | - | 11.0 | 13.5 | - | 3.02 | 3.68 | - |
10 | 3/8 | 17.7 | 4.01 | 3.5 | 5.03 | 4.37 | - | - | 13.5 | 15.5 | - | 3.20 | 4.01 | - |
15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 15.5 | 19 | 25.5 | 3.73 | 4.78 | 7.47 |
20 | 3/4 | 27.3 | 4.09 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 19 | 25.5 | 28.5 | 3.91 | 5.56 | 7.82 |
25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 22.5 | 27.0 | 32.0 | 4.55 | 6.35 | 9.09 |
32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 27.0 | 32.0 | 35.0 | 4.85 | 6.35 | 9.70 |
40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.7 | 11.12 | 32.0 | 38.0 | 38.0 | 5.08 | 7.14 | 10.15 |
50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 38.0 | 41.0 | 54.0 | 5.54 | 8.74 | 11.07 |
65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 41.0 | - | - | 7.01 | - | - |
80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 57.0 | - | - | 7.62 | - | - |
100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 66.5 | - | - | 8.56 | - | - |
不锈钢三通的材料特点
不锈钢三通是采用不锈钢作为原材料生产而成的，常见的不锈钢材料有SS304、SS316、SS321等。不锈钢材料以其优异的耐腐蚀性能、强度和硬度、耐高温性能、可塑性和可焊接性等特点，在多个行业中得到广泛应用。同时，其环保、健康的特点也符合现代社会的可持续发展要求。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
SS304L | MIN | 8.00 | 18.00 | \ | \ | |||||
MAX | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 20.00 | \ | \ | |
SS316L | MIN | 10.00 | 16.00 | 2.00 | \ | |||||
MAX | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | \ | |
SS317L | MIN | 11.00 | 18.00 | 3.00 | \ | |||||
MAX | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 15.00 | 20.00 | 4.00 | \ | |
SS321 | MIN | 9.00 | 17.00 | \ | \ | |||||
MAX | 0.080 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 | \ | 0.10 | |
SS347 | MIN | 9.00 | 17.00 | \ | \ | |||||
MAX | 0.080 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 19.00 | \ | \ |
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A312 TP304L | 485 min | 170 min | 35 min |
ASTM A312 TP316L | 485 min | 170 min | 35 min |
ASTM A312 TP317L | 515 min | 205 min | 35 min |
ASTM A312 TP321 | 515 min | 205 min | 35 min |
ASTM A312 TP347 | 515 min | 205 min | 35 min |
不锈钢三通的主要用途
不锈钢三通的用途广泛，涵盖了多个行业和领域。
工业领域：
原料输送：在石油化工、炼油等行业中，不锈钢三通用于连接和分支输送各种原料和半成品，如石油、天然气、化学原料等。
化工工艺输送：在化工生产中，不锈钢三通可用于高温、高压、腐蚀性介质的输送管道系统，确保生产过程的连续性和安全性。
多相介质输送：不锈钢三通适用于多相介质（如气液混合物）的输送和分流，通过其连接和分支功能，实现介质在管道系统中的有效分配。
建筑领域：
暖通空调系统：在建筑的暖通空调系统中，不锈钢三通用于连接和分支供水管、回水管、冷却水管等，确保系统的正常运行。
供水系统：在供水系统中，不锈钢三通可用于连接主管道和分支管道，实现水源的有效分配和供应。
排水系统：不锈钢三通也用于排水系统中，通过其连接和分支功能，确保排水管道的畅通和有效排放。
水处理领域：
污水处理系统：在污水处理系统中，不锈钢三通用于连接和分支污水管道，实现污水的收集、输送和处理。
自来水系统：在自来水供应系统中，不锈钢三通用于连接和分支供水管道，确保自来水的正常供应和分配。
消防系统：不锈钢三通在消防系统中也发挥着重要作用，用于连接和分支消防水管道，确保在火灾等紧急情况下能够迅速供水。
其他领域：
汽车管路：不锈钢三通可用于汽车冷却水系统、油系统、燃油系统等管路的连接和分支。
空调系统：在大型空调系统中，不锈钢三通用于连接和分支冷媒管道，实现冷却和加热的功能。
食品加工：在食品加工行业中，不锈钢三通因其优异的耐腐蚀性和卫生性能，被广泛应用于食品输送管道系统。
综上所述，不锈钢三通因其优良的耐腐蚀性能、耐高温性能、耐压性能以及良好的密封性能，在多个行业中得到广泛应用。同时，其多样的尺寸和规格以及灵活的连接方式也满足了不同管道系统的需求。
