浏览数量： 3 作者： 本站编辑 发布时间： 2026-06-09 来源： 本站

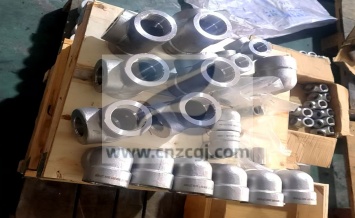

近日，我司成功向山东某机械设备企业交付了一批压力等级为Class 3000的不锈钢螺纹管件。这是双方的第一次合作订单，虽然订单数量不多，但我们依然秉持着认真对待每一个订单的宗旨，按客户要求交货。
为确保这批管件能适配客户的高压机械设备，我们在生产环节严格执行了三大核心标准：
确保材质SS316：客户指定使用SS316不锈钢。我们通过光谱检测对每一批原料进行材质复验，确保成分达标，耐腐蚀性能卓越。
符合ASME B16.11标准：产品严格遵循ASME B16.11标准制造，确保螺纹精度与压力等级完全符合设计要求。
出厂检验：区别于常规的抽检，我们安排专人负责逐件检验，确保客户收到的每一件产品都符合标准要求、零缺陷。
正是这种“即使是小订单，依然保持高标准”的专业态度，我们最终用品质征服了客户，成功确定了后续的持续合作意向。我们坚信，细节决定成败，品质赢得未来。
ITEM | Description | QTY | UNIT |
1 | Equal Tee 1" BSPT Thread #3000 SS316 | 20 | EA |
2 | 90 Deg Elbow DN 1" BSPT Thread #3000 SS316 | 20 | EA |
3 | Tee Reducer 2"X1 1/2" BSPT Threaded #3000 SS316 | 60 | EA |
4 | 90 Deg Elbow 1 1/2" BSPT Threaded #3000 SS316 | 60 | EA |
5 | 90 Deg Elbow 1/2" BSPT Threaded #3000 SS316 | 10 | EA |
6 | Coupling Reducer 1/2" x 3/8" BSPT Threaded #3000 SS316 | 10 | EA |
7 | 90 Deg Elbow 2" BSPT Threaded #3000 SS316 | 10 | EA |
8 | Coupling Reducer BSPT 3/4 x 1/2 #3000 SS316 | 10 | EA |
TOTAL | 200 | EA | |
Class 3000不锈钢螺纹管件是按照ASME B16.11标准制造的锻造高压管件，其核心特点是能够承受比常规管件更高的工作压力，适用于石油化工、天然气、造船等高压工业管道系统。
参数 | 具体内容 |
压力等级 | Class 2000/3000/6000 |
制造标准 | ASME B16.11（美标锻造管件标准） |
螺纹标准 | NPT（美标60°锥管螺纹，ASME B1.20.1）或 BSPT（英标55°锥管螺纹） |
材质牌号 | ASTM A182 F304/304L、F316/316L（不锈钢） |
尺寸范围 | 1/8" - 4"（DN6 - DN100） |
制造工艺 | 锻造（热锻+精密机加工） |
Class 3000压力等级并非一个孤立的数值，它与所连接管子的壁厚直接相关。根据ASME B16.11标准，Class 3000螺纹管件适配Sch160壁厚的管子。
下表展示了不同压力等级与管子壁厚的对应关系：
管件类型 | 等级 (Class) | 对应管子壁厚 |
螺纹管件 （Threaded Fittings） | Class 2000 | Sch80 / XS |
Class 3000 | Sch160 | |
Class 6000 | XXS |
这意味着，如果您选用Class 3000的螺纹管件，连接管路的壁厚也应为Sch160等级，才能保证整个系统的承压能力匹配。
按照ASME B16.11标准制造的不锈钢螺纹管件，通常采用ASTM A182标准的锻制不锈钢材料。常见牌号及选型建议如下：
牌号 | 核心特点 | 典型应用 |
F304/304L | 通用耐腐蚀性，性价比高 | 一般工业、食品加工、建筑给排水 |
F316/316L | 添加钼元素，耐氯离子腐蚀更强 | 海边设施、化工设备、制药、船舶 |
对于有盐分、化学品或高温蒸汽的工况，优先选择SS316材质。
ASME B16.11标准涵盖的Class 3000螺纹管件类型非常丰富，常见的有：
螺纹弯头（45/90Deg Elbow）：用于改变管路方向，外观呈L形，分为45度和90度螺纹弯头两种，适用于改变管道方向。
螺纹三通(Tee)：用于分流或合流，外观呈T形，分为等径和异径两种形式，是工业管道系统中常见的分支连接件。
螺纹管箍（Coupling）：管箍用于直线连接两根管道，分为单螺口管箍和双螺口管箍；
尺寸范围：所有类型均可覆盖1/8" - 4"（DN6 - DN100）。
螺纹 45° 弯头 | 螺纹 90° 弯头 | 螺纹三通 | 螺纹四通 | ||||||||||||
Threaded 45 Elbow | Threaded 45 ° Elbow | Threaded Tee | Threaded Cross | ||||||||||||
GB/T 14383 ASME B16.11 | |||||||||||||||
公称尺寸 | 中心至端面 | 端部外径 | 本体壁厚 | 螺纹长度 | |||||||||||
DN | NPS | A | H | G min | L5 min | L2 min | |||||||||
90° Elbows, Tees, Crosses | 45 ° Elbows | ||||||||||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | ||||
6 | 1/8 | 21 | 21 | 25 | 17 | 17 | 19 | 22 | 22 | 25 | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
8 | 1/4 | 21 | 25 | 28 | 17 | 19 | 22 | 22 | 25 | 33 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
10 | 3/8 | 25 | 28 | 33 | 19 | 22 | 25 | 25 | 33 | 38 | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
15 | 1/2 | 28 | 33 | 38 | 22 | 25 | 28 | 33 | 38 | 46 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
20 | 3/4 | 33 | 38 | 44 | 25 | 28 | 33 | 38 | 46 | 56 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
25 | 1 | 38 | 44 | 51 | 28 | 33 | 35 | 46 | 56 | 62 | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
32 | 1 1/4 | 44 | 51 | 60 | 33 | 35 | 43 | 56 | 62 | 75 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
40 | 1 1/2 | 51 | 60 | 64 | 35 | 43 | 44 | 62 | 75 | 84 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
50 | 2 | 60 | 64 | 53 | 43 | 44 | 52 | 75 | 84 | 102 | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
65 | 2 1/2 | 76 | 83 | 95 | 52 | 52 | 64 | 92 | 102 | 121 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
80 | 3 | 86 | 95 | 106 | 64 | 64 | 79 | 109 | 121 | 146 | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
100 | 4 | 106 | 114 | 114 | 79 | 79 | 79 | 146 | 152 | 152 | 6.55 | 11.18 | 18.67 | 27.7 | 33 |
双螺口管箍 | 单螺口管箍 | 半管接头 | 管帽 | |||||||
Coupling | Half-Coupling | Boss | Cap | |||||||
公称尺寸 | 端面至端面 | 端面至端面 | 外径 | 顶部厚度 | 螺纹长度 | |||||
DN | NPS | W | P | D | G min | L5 min | L2 min | |||
3000 & 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 19 | 16 | 22 | 4.8 | 6.4 | 6.7 | ||
8 | 1/4 | 35 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
10 | 3/8 | 38 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
15 | 1/2 | 48 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
20 | 3/4 | 51 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
25 | 1 | 60 | 41 | 43 | 44 | 57 | 9.7 | 11.2 | 14.7 | 17.3 |
32 | 1 1/4 | 67 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17.0 | 18.0 |
40 | 1 1/2 | 79 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
50 | 2 | 86 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
65 | 2 1/2 | 92 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
80 | 3 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
100 | 4 | 121 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
公称尺寸 | 弯头 、三通和四通 | 双螺口管箍 | 单螺口管箍 | |
中心至端面 | 端面至端面 | 端面至端面 | ||
DN | NPS | A J | W | W/ 2 |
6~8 | 1/8~1/4 | ± 1.0 | ± 1.0 | ± 1.0 |
10~20 | 3/8~3/4 | ± 1.5 | ± 1.5 | ± 1.5 |
25~50 | 1~2 | ± 2.0 | ± 2.0 | ± 2.0 |
65~100 | 21/2~4 | ± 2.5 | ± 2.5 | ± 2.5 |
Class 3000是压力等级，不限定具体的螺纹牙型。订购时需明确指定螺纹标准，常见的有两种：
螺纹类型 | 牙型角 | 密封方式 | 主要市场 |
NPT | 60° | 螺纹密封（需生料带） | 美国、北美 |
BSPT | 55° | 螺纹密封（需生料带） | 欧洲、中国、英联邦 |
NPT和BSPT的牙型角不同（60° vs 55°），不能混用。采购时务必明确标注，如“ASME B16.11 Class 3000, SS316, 1/2"-NPT”。
为确保Class 3000不锈钢螺纹管件的高压安全性，生产过程中通常包含以下质量控制环节：
光谱检测：确认材质牌号符合ASTM A182 F304/F316要求
表面检测：检查螺纹、内外表面无毛刺、裂纹等缺陷
尺寸检测：确保螺纹精度和管件尺寸符合标准公差
压力测试：按需进行水压或气密性试验
Class 3000不锈钢螺纹管件因其耐高压、耐腐蚀、安装便捷的特点，被广泛应用于：
石油天然气管道
化工设备管路
船舶与海洋工程
高压液压系统
食品医药卫生级管道
电厂辅助管路
