Class 3000 承插活接头

             Class 3000 承插活接头是一种通过承插焊接方式连接的管道连接件。承插活接头主要由插口、承口和承插槽等部分组成。其特征在于插口上有承插槽，插口和承口分别位于两端。这种结构使得钢管可以方便地插入承插孔内进行焊接，从而实现管道的连接。

          承插活接头可广泛应用于不同口径的管道系统中，包括但不限于给水、排水、燃气、热力等管道。由于其优异的性能和广泛的应用范围，承插活接头在管道工程中具有极高的市场前景。

          承插活接头的规格

          MSS SP-83 的标准范围

          本标准制定锻制碳素钢和不锈钢管活接头、承插焊式和螺纹式端头外壳和其他重要尺寸、表面修整、公差、测试、标记、材料和限度性能要求。

          承插焊式活接头

          为保证组装活接头的均匀性,本标准规程制定插口底部位置的尺寸。承插式活接端头应以相对于轴线正确的角度相面对,以便提供焊接平面,插口则应为平底扩钻孔,或以其他方式加工,以确保均匀的深度和圆度。安装承插焊端活接头时,为使角焊缝断裂的可能性降至较低,推荐焊接前将连接管从接头插口底部拉回约0.06in。

          标记

          应按MSS SP-25 标记每一活接头的螺母。标记应包含(但不限于)以下内容

          A) 制造商名称或商标;

          B) 材料等级标识:符合列在第6章中的适用ASTM 技术规范的要求;

          注:应允许多种材料标记,如在6.1节中列出的ASTM材料技术规范中所涉及的;

          C) 材料溯源用的批号或炉号;

          D) 工作标记:3000或3M(表示1000的单位);

          E) 公称钢管规格。

          按照本SP的所有要求,活接头的全部三零件都应标记 SP-83。

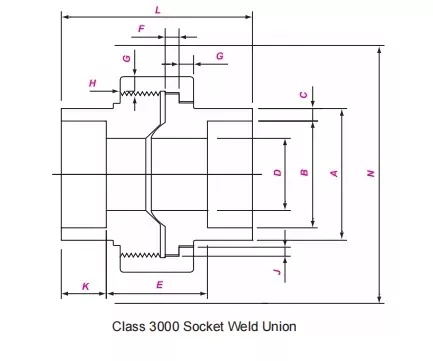

          Class 3000 承插活接头的尺寸

Class 3000 承插活接头的重量表

承插活接头的结构组成

承口部分：承口是活接头的一端，其内径略大于要连接的管道外径。承口内部通常设有密封结构，如橡胶密封圈或密封垫，以确保连接的密封性。

插口部分：插口是活接头的另一端，其外径与承口内径相匹配，能够紧密地插入承口内。插口部分可能会有一些辅助固定或密封的设计，如卡箍、螺纹等。

密封元件：常见的密封元件包括橡胶密封圈、密封垫等。这些密封元件位于承口和插口之间，当插口插入承口时，密封元件会受到挤压，从而填充两者之间的间隙，防止介质泄漏。

锁定装置：为了确保连接的牢固性，Class 3000 承插活接头通常配备有锁定装置。锁定装置可以是卡箍、螺母、螺栓等，通过将承口和插口固定在一起，防止接头在使用过程中松动或脱落。
