定制ASTM A234 WPB大小头订单

上海著诚管件制造有限公司多年来专注工业管道及配件的生产和销售，为众多国内外客户提供了优质的产品和服务。对焊管件作为我们公司的主要产品之一，常年为加拿大老客户供货。今年3月份，这位加拿大客户又与我们签订了一批按图加工的定制ASTM A234WPB大小头订单。

这批定制ASTM A234WPB大小头订单特殊之处在于：客户要求端口外径与壁厚均符合ASME B16.9美标对焊管件标准要求，但大小头的整体高度需完全依据客户图纸进行非标定制，与标准高度存在显著差异。

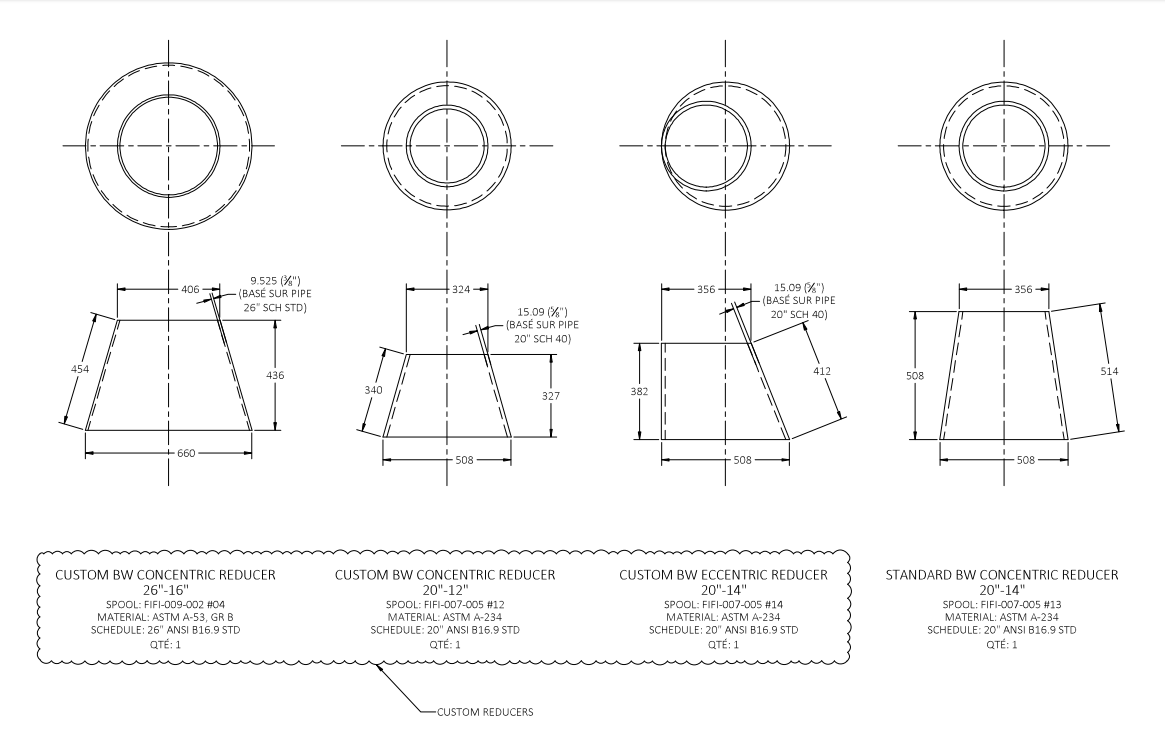

由图纸所示：

规格 (英寸)	标准高度 (ASME B16.9)	图纸要求高度	偏差值 (缩短量)
26" × 16"	508 mm	436 mm	-72 mm
20" × 12"	508 mm	327 mm	-181 mm
20" × 14"	508 mm	382 mm	-126 mm

针对客户图纸要求，我司技术部门据图纸重新计算下料尺寸，并调整生产设备参数，确保在缩短高度的同时，大小头锥体过渡流畅、壁厚均匀且符合标准公差要求。从下料、生产到成品检验，严格执行质量控制程序。

高度缩短后，大小头的过渡区倾斜角度会变得很陡。针对缩短后的高度，我们重新核算了坯料展开尺寸，并调整了压制成型工艺，确保锥体过渡平顺、壁厚均匀且不减薄超差。

出厂前，专业质检人员对所有产品进行了逐件尺寸检测，并重点对大小头的高度进行反复核验、拍照记录。最终所有产品100%符合客户图纸要求的尺寸范围，按期交付，获得客户认可。

对焊管件作为工业管道系统相互连接与转向的核心部件，其质量与性能关系到整个系统的安全稳定运行。ASTM A234碳钢对焊管件凭借严格的标准规范、优异的力学性能及广泛的适用性，成为全球工业领域重要的管道配件之一，为各类复杂环境下的管道系统连接提供坚实保障。

ASTM A234标准介绍

ASTM A234是由美国材料与试验协会（ASTM）制定的碳钢和合金材料对焊管件标准，用于规范中高温压力管道系统的对焊管件生产要求，是全球公认的碳钢对焊管件质量衡量标准。该标准对材料的化学成分、力学性能（如抗拉强度、屈服强度、伸长率）、热处理工艺及无损检测方法（如超声检测、渗透检测）做出严格界定，有效避免因管件质量问题导致的管道泄漏、破裂等安全隐患。

ASTM A234碳钢对焊管件标准具备高度的通用性与兼容性，其规定的管件尺寸需要符合ASEM B16.9标准所规定的尺寸和公差范围。可与不同厂家生产的管道、阀门等配件配套使用，为全球工业供应链的高效运转提供了便利。

ASTM A234 WPB材质特点

ASTM A234标准按材质分为多个等级，WPB是其中应用最广泛的碳钢等级，此外还包括 WPC、WP11、WP12等，不同等级对应不同的化学成分与力学性能，适配不同工作环境需求。

WPB 是 ASTM A234标准下的碳钢等级，“W” 代表 “焊接（Welding）”，“P” 代表 “压力（Pressure）”，“B” 代表材料等级，其核心特点是兼顾强度与可焊性，适合制造中高压管道用对焊弯头。

从化学成分来看，WPB材质要求碳含量≤0.30%、锰含量 0.29%-1.06%、硅含量0.10%min，磷、硫含量分别≤0.050%和≤0.058%，低杂质含量可减少焊接缺陷，提升管件的抗裂性；从制造工艺来看，WPB 弯头需采用优质碳素结构钢为原材料，经热锻成型后，通过正火处理（加热至 890-940℃，保温后空冷）细化晶粒，保证材质均匀性。

化学成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Mo	Ni	Cu	V
ASTM A234 WPB	MIN		0.29			0.10
	MAX	0.30	1.06	0.050	0.058		0.40	0.15	0.40	0.40	0.08

力学性能：常温下抗拉强度≥415MPa，屈服强度≥240MPa，伸长率≥22%，较高的强度可承受管道系统的压力冲击，良好的伸长率确保管件在安装时不易因弯曲变形开裂；

机械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	HARDNESS
ASTM A234 WPB	415 min	240 min	22 min	197 max

WPB材质的性能优势

优异的机械性能：ASTM A234 WPB的最小屈服强度为240 MPa（35 ksi），最小抗拉强度为415 MPa（60 ksi），最小延伸率达到22%。这种强度与韧性的良好平衡，使其能够胜任大多数工业管道工况。

良好的焊接性能：WPB的碳含量控制在0.30%以下，碳当量较低，焊接时无需复杂预热即可获得良好焊缝质量。这一特性使其在现场安装和工厂制造中都备受青睐。

广泛的适用温度：WPB材质适用于-29℃至425℃的温度范围，覆盖了绝大多数常规工业管道的运行条件。对于低温工况，可选择A420 WPL6（耐温至-46℃）；对于高温高压工况，则可考虑合金钢系列。

基于以上特点，WPB已成为ASME B16.9标准规定的对焊管件选用最多的碳钢材料，无论是国内市场还是出口项目，WPB材质管件都具备良好的现货供应和成本优势。

ASME B16.9对焊管件种类介绍

ASME B16.9是国际通用的对焊管件标准，全称为《工厂制造的锻制对焊管件标准》。该标准的尺寸覆盖范围为NPS 1/2至NPS 48（DN 15至DN 1200），涵盖了所有常用工业管道规格。规范工厂制造的对焊管件（如弯头、三通、异径管、管帽等）的尺寸、公差、材料、制造工艺及检验要求。该标准广泛应用于石油、化工、电力、船舶、制药等行业的管道系统，确保连接件的安全性和可靠性。

对焊管件（Butt Weld Fittings）是一种可焊接的管件，用于改变流向、分支、减小管道尺寸或连接辅助设备。其制造符合 ANSI / ASME B16.9 标准，材料包括碳钢、合金钢、不锈钢、铜镍、镍合金以及双相钢。产品包括对焊弯头（45度、90度、180度等），三通，四通，管帽，翻边短节，大小头（同心大小头、偏心大小头）。

• 对焊弯头（Elbow）：用于改变管道方向，分为长半径弯头（R=1.5D）和短半径弯头（R=1.0D）。长半径弯头是常规选择，可有效降低介质流动阻力。角度涵盖45°、90°和180°。

• 等径/异径三通（Tee）：用于管道分支连接，分为等径三通和异径三通。三通结构使主管与支管形成90°夹角，实现介质的分流或合流。

• 同心/偏心大小头（Conc/Ecc Reducer）：即俗称的"大小头"，用于连接不同口径的管道，实现管径的平缓过渡。分为同心大小头和偏心大小头两种结构形式。

• 对焊管帽（Cap）：用于封闭管道末端，在管道系统检修或封堵时使用。

• 四通（Cross）：用于四向管道连接，相对较少使用，但在特殊布局中不可或缺。

• 翻边短节（Stub End）：与松套法兰配合使用，适用于需要频繁拆卸的管道连接场合。

ASME B16.9对焊管件的尺寸参数

45度/90度对焊弯头(45Deg/90deg BW Elbow)尺寸参数

根据ASME B16.9标准规范，对焊45°弯头只有长半径（LR，R=1.5D）一种规格，而90°弯头则分为长半径（LR，R=1.5D）和短半径（SR，R=1.0D）两种规格。

• 尺寸范围：标准覆盖 NPS 1/2" 至 48" (DN15 ~ DN1200)，更大尺寸可定制；

• 壁厚等级：管帽可匹配 SCH10 至 SCH160、XXS 等所有常用管道壁厚等级。

对焊三通(BW Tee)尺寸参数

对焊三通是用于主管道分支连接的管件，分为等径三通（支管与主管口径相同）和异径三通（支管口径较小）两种；

类型	结构特点	适用场景
等径三通 (Equal Tee)	三个开口的口径相同，呈T形排列	主管道需要等量分流或汇流的场合
异径三通 (Reducing Tee)	支管口径小于主管口径	从主管道分支出较小口径的支线

• 尺寸范围：标准覆盖 NPS 1/2" 至 48" (DN15 ~ DN1200)，更大尺寸可定制；

• 壁厚等级：管帽可匹配 SCH10 至 SCH160、XXS 等所有常用管道壁厚等级。

ASME B16.9 对焊大小头的尺寸参数

对焊大小头(又称异径管,Reducer)是用于连接两种不同管径管道的管件。

• 尺寸范围：标准覆盖 NPS 3/4" 至 48" (DN20 ~ DN1200)，更大尺寸可定制；

• 壁厚等级：管帽可匹配 SCH10 至 SCH160、XXS 等所有常用管道壁厚等级。

对焊大小头主要分为两种,结构差异决定了其适用场景：

• 同心大小头 (Concentric Reducer)：大、小端的圆心在同一条轴线上。用于垂直管道或需要流体平稳集中流动的水平管道。

• 偏心大小头 (Eccentric Reducer)：大、小端的圆心不在同一条轴线上,但一侧的外壁保持平齐。常用于水平管道,可避免积液或积气,确保流体顺利排出。

对焊大小头的应用优势

对焊大小头作为ASME B16.9标准管件家族中的重要成员，其连接方式决定了其独特的性能优势：

• 连接强度高、安全可靠：对焊连接使管件与管道之间形成牢固的连接。这种连接方式可承受高压、高温、振动和热膨胀带来的综合应力。

• 介质流通顺畅、阻力小：对焊大小头内壁与管道内壁平齐过渡，不存在台阶或凹陷，介质流动阻力极小。

• 密封性好、无泄漏风险：对焊连接没有垫片或密封面，杜绝了传统法兰连接中常见的垫片老化、螺栓松弛等泄漏隐患。在高温、高压或腐蚀性介质工况下，这一优势尤为突出。

• 结构多样、适应性强：对焊大小头分为同心和偏心两种结构。同心大小头适用于垂直管道或泵入口等需保持介质均匀分布的场合；偏心大小头则适用于水平管道，可确保底部保持水平，避免液体或气体在变径处积聚——这在蒸汽系统、冷凝水管道和化工流程中具有重要实用价值。

• 规格全面、可定制：符合ASME B16.9标准的大小头覆盖NPS 1/2至NPS 48的完整尺寸系列，并可根据客户图纸进行非标定制加工，灵活满足各类工程需求。

ASME B16.9同心大小头应用范围

同心大小头是对焊大小头中最常见的形式，其特点是两端圆形截面的中心线重合，整体呈圆锥形过渡。因其优良的流线型结构，同心大小头在以下领域得到广泛应用：

• 石油化工行业：在大型石化项目中，同心大小头用于连接不同管径的工业管道。当ASTM A234 WPB材质的同心大小头配合A106 Gr.B或API 5L Gr.B管线钢使用时，可形成完整的碳钢管道系统，承受高温高压介质的输送任务。

• 电力工程：火力发电厂、核电站的锅炉给水系统、主蒸汽管道、旁路系统等关键部位均大量使用同心大小头。

• 水处理和环保工程：在市政供水、污水处理、烟气脱硫等系统中，同心大小头被广泛用于泵站连接、管道变径等环节。

• 食品制药行业：在饮料灌装线、乳制品生产线、制药无菌管道系统中，同心大小头因其内壁光滑、无死角、易清洗的特点而被广泛选用。

• 暖通空调（HVAC）系统：在大型建筑的中央空调冷冻水、冷却水系统中，同心大小头用于连接不同管径的管道，配合对焊连接确保系统长期运行的密封可靠性。

选择我们

上海著诚管件制造有限公司作为一家专业的工程制造服务商，在工业管道领域深耕多年，集加工制造、定制服务与销售于一体。公司可承接各类工业管道系统装配、预制管段加工、钢结构工程、防护围栏及非标金属构件定制项目。从材料切割、成型、打磨到焊接组装，我们提供一站式加工服务，助力客户缩短供应链、降低成本、提升项目执行效率。

质量把控：严格实施质量控制体系，从原料采购、加工工艺到产品交付，全流程把控产品的质量。

定制服务：我们始终坚持以项目需求为基础，为客户提供弯曲加工、切割成型、表面打磨、坡口处理及专业焊接等加工制造服务。

专业售后：经验丰富的业务团队，为客户提供专业的技术支持及问题解决方案。
