对焊管件是管道系统的重要组成部分，由于其可生产的尺寸范围大，适用于各种设计要求的管道系统，因此被广泛应用于如石油、工业、电力、海洋工程和食品加工领域。对焊管件的质量关系到整个管道系统的的安全性和可靠性。其中对焊管件的尺寸是否符合标准要求，更是检验产品质量的一项重要指标。
一、对焊管件尺寸检测的标准要求
为保证对焊管件的质量，让检测有据可循，同时确保管道系统的安全和可靠运行，世界各国对于对焊管件的生产制定了详细的标准，其中以美标ASME B16.9生产标准应用最为广泛。 ASME B16.9标准详细规定了对焊管件的外径、内径、壁厚、公差等参数。
ASME B16.9对焊管件尺寸的公差范围：
| 对焊管件的公差 TOLERANCES FOR BW FITTINGS | |||||||||||||
公称尺寸 Nominal Size | 所有管件1)2) All Fittings | 45°、90° 弯头、三通、四通 45°&90° Elbows & Tees, Crosses |
3D Radius Elbows | 180 °弯头 Returns | 管帽 Caps | 异径管 、翻边短节 Reducers & Lap Joint Stub Ends | 翻边短节 Lap Joint Stub Ends | ||||||
| DN | NPS | OD 3) 4) | ID 3) | A B C M | A B |  O | K | U | E, E1 | H F | G | R | t |
| 15-65 | 1/2 -21/2 | +1.6 -0.8 | ± 0.8 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -1 | +1.6 0 |
| 80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -1 | +1.6 0 |
| 100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -2 | +1.6 0 |
| 125-200 | 5-8 | +2.4 -1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 6 | ± 2 | 0 -1 | 0 -2 | +1.6 0 |
| 250-450 | 10-18 | +4.0 -3.2 | ± 3.2 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 -2 | 0 -2 | +3.2 0 |
| 500-600 | 20-24 | +6.4 -4.8 | ± 4.8 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 -2 | 0 -2 | +3.2 0 |
| 650-750 | 26-30 | +6.4 -4.8 | ± 4.8 | ± 3 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
| 800-1200 | 32-48 | +6.4 -4.8 | ± 4.8 | ± 5 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
| 1300-1500 | 52-60 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 1600-1700 | 64-68 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 1800-2000 | 72-80 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |

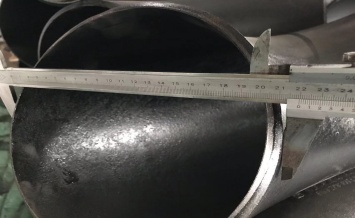

1、对焊弯头的尺寸检测：
14英寸，STD，90度长半径弯头，标准尺寸：外径：355.6mm；内径：336.5mm;壁厚：9.53mm；中心至端面（A）：533mm。
按照ASME B16.9标准公差范围：外径:355.6+4mm/-3.2mm；内径：336.5±3.2mm；壁厚：8.3-10.7mm（±12.5%）；中心至端面：533±2mm。这款90度长半径弯头的尺寸在标准公差范围内，属于合格产品。
2、对焊三通的尺寸检测：
2英寸，SCH80，等径三通标准尺寸：外径：60.3mm；内径：49.2mm;壁厚：5.54mm；中心至端面（C）：64mm。
按照ASME B16.9标准公差范围：外径:60.3+1.6mm/-0.8mm；内径：49.2±0.8mm；壁厚：4.85-6.23mm（±12.5%）；中心至端面：64±2mm。这款等径三通的尺寸在标准公差范围内，属于合格产品。
由以上对焊管件实际测量数据可以看出，对焊管件尺寸越大，可允许的公差范围越大；对焊管件尺寸越小，可允许的公差范围就越小。
二、对焊管件尺寸检测的重要性
对焊管件的尺寸检测是对焊管件质量检测的重要环节之一，其重要性主要体现在以下几个方面：
1、保证管道系统的正常运行：对焊管件广泛应用于各类管道系统中，其尺寸是否符合标准要求，直接影响到整个管道系统的正常运行。如果对焊管件的尺寸超出公差范围，可能会导致无法与管道有效连接。造成管道系统的泄露、堵塞或压力不稳定等问题。
2、保障管道系统的安全性：对于一些输送危险性流体或腐蚀性流体的管道系统，对焊管件的尺寸检测尤为重要。如果对焊管件的尺寸存在偏差或不一致，可能会导致管道系统的泄露，从而造成人身伤害和环境污染。
3、保障管道系统的效率：在工业生产过程中，对焊管件作为输送流体的重要元件之一，其尺寸的准确性和一致性直接影响到生产效率。如果对焊管件的尺寸存在偏差或不一致，可能会导致流体的输送量减少或不稳定，从而影响生产效率的提高。
三、测量工具
游标卡尺；千分尺；激光测量仪；影像测量仪；超声波测量仪等测量工具都是日常检测中常用到的测量工具。越精密的仪器，测量数据越准确。
总之，对焊管件的尺寸检测是保证其质量和性能的重要环节之一。在实际检测过程中，需要根据实际情况选择合适的测量方法和工具进行检测。
