在工业建设的复杂管网中，管件连接的重要性直接关乎系统的安全与效率。对焊弯头作为管道系统中的 “柔性枢纽”，凭借其优异的密封性能、结构强度和安装便捷性，已成为石油、化工、电力、造船等多个工业领域不可或缺的管道部件。

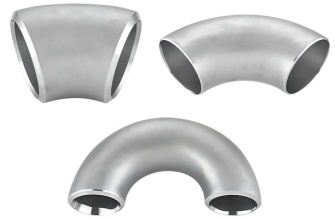

对焊弯头是一种常用于管道连接的管件，主要用于改变管道的方向。它是通过对焊将两段管道连接在一起，以承受流体的压力、温度和流速变化。对焊弯头通常用于承受较高压力的系统，其结构能够保证较高的密封性和可靠性。相比于其他弯头类型（如承插弯头和螺纹弯头），对焊弯头具有更强的耐腐蚀、耐高压和抗振动能力。

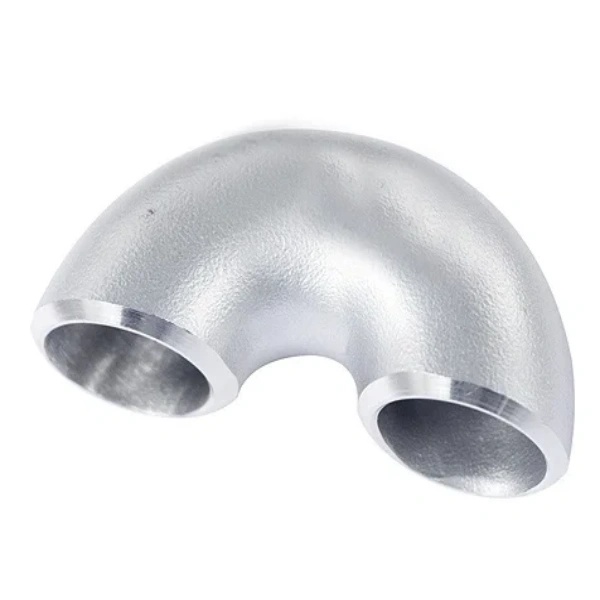

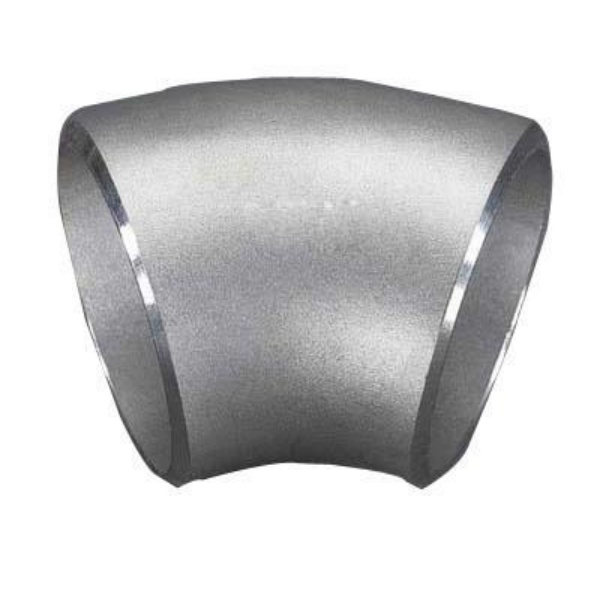

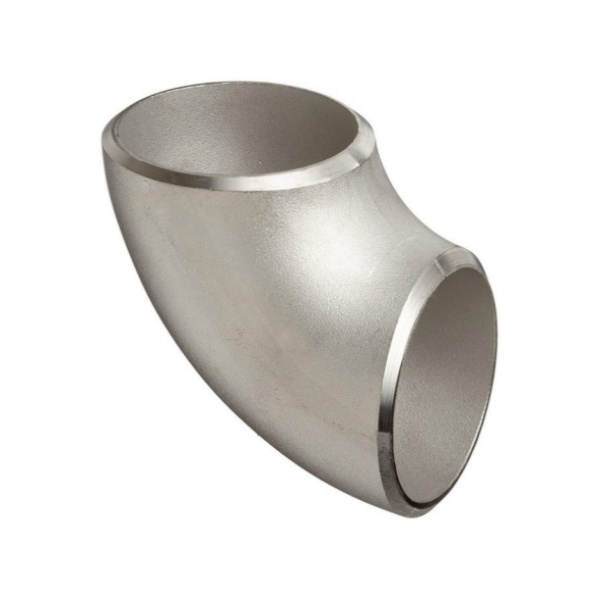

角度：对焊弯头的标准角度为45°、90°和180°，也可以根据用户的需求定制角度，以适应不同管道的安装要求。
材质：根据管道使用的环境，选择适当的材料至关重要。常见的材质有碳钢、不锈钢、合金钢、双相不锈钢等。对于高温、高压或腐蚀性较强的介质环境，选择合适的合金材料（如Hastelloy、Inconel等）尤为重要。
壁厚：对焊弯头的壁厚根据管道系统的压力等级进行选择。标准壁厚根据ASME、ANSI等标准制定，壁厚越大，弯头能够承受的压力和温度越高。
角度 | 45°,90°,180° |
尺寸范围 | 1/2” - 80” / DN15 - 2000 |
压力等级 | SCH 10 - SCH 160, XXS |
国标 | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409 |
碳钢 | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
低温钢 | Q345B, 16Mn, ASTM A420 WPL6 |
管线钢 | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
合金钢 | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
不锈钢 | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L, |
双相不锈钢 | ASTM A815 S32205, S31803, 32750, 32760 |
美标：美标对焊弯头主要遵循ASME B16.9和MSS SP-43两大标准，广泛应用于石油、化工、电力、造船等工业领域。
日标：日本生产标准主要依据 JIS（日本工业标准）体系，相关标准包括 JIS B2311、JIS B2312、JIS B2313 等。
德标：德国标准（DIN）体系下的对焊弯头以高精度、严格材料控制和专业化分类而著称。
欧标：按材料分为碳钢/合金钢（EN 10253-2）和不锈钢（EN 10253-3），角度规格更丰富。
美标 | ANSI / ASME B16.9 / MSS SP 43 |
日标 | JIS B2311/2312/2313 |
德标 | DIN2605/2615/2616/2617 |
欧标 | EN10253 |
公称尺寸 Nominal Size | 端部外径 Outside Diameter at Bevel | 中心至端面 Center to End | |||
90° Elbows | 45° Elbows | ||||
DN | NPS | OD | A | B | |
长半径 LR | 短半径 SR | 长半径 LR | |||
15 | 1/2 | 21.3 | 38 | 16 | |
20 | 3/4 | 26.7 | 38 | 19 | |
25 | 1 | 33.4 | 38 | 25 | 22 |
32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
50 | 2 | 60.3 | 76 | 51 | 35 |
65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
80 | 3 | 88.9 | 114 | 76 | 51 |
90 | 3 1/2 | 101.6 | 133 | 89 | 57 |
100 | 4 | 114.3 | 152 | 102 | 64 |
125 | 5 | 141.3 | 190 | 127 | 79 |
150 | 6 | 168.3 | 229 | 152 | 95 |
200 | 8 | 219.1 | 305 | 203 | 127 |
250 | 10 | 273.0 | 381 | 254 | 159 |
300 | 12 | 323.8 | 457 | 305 | 190 |
350 | 14 | 355.6 | 533 | 356 | 222 |
400 | 16 | 406.4 | 610 | 406 | 254 |
450 | 18 | 457.0 | 686 | 457 | 286 |
500 | 20 | 508.0 | 762 | 508 | 318 |
550 | 22 | 559.0 | 838 | 559 | 343 |
600 | 24 | 610.0 | 914 | 610 | 381 |
650 | 26 | 660.0 | 991 | 660 | 406 |
700 | 28 | 711.0 | 1067 | 711 | 438 |
750 | 30 | 762.0 | 1143 | 762 | 470 |
800 | 32 | 813.0 | 1219 | 813 | 502 |
850 | 34 | 864.0 | 1295 | 864 | 533 |
900 | 36 | 914.0 | 1372 | 914 | 565 |
950 | 38 | 965.0 | 1448 | 965 | 600 |
1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
高强度和耐压性：对焊弯头通过焊接工艺将管道连接起来，焊接后的连接部位没有螺纹或其他连接方式带来的弱点，因此具有非常高的强度。
良好的密封性：焊接的接头没有松动和泄漏的风险，相比于螺纹连接，焊接接头具有更好的密封性。这对于高压和高温环境至关重要，能够避免流体泄漏对设备和人员的安全风险。
适应性强：对焊弯头可以根据不同的工作条件进行定制，包括角度、壁厚、材质等，使其能够适应各种复杂的工作环境。无论是在低温、高温、腐蚀性强、还是高压的环境中，对焊弯头都能稳定工作。
耐腐蚀性和耐高温性：对焊弯头可采用耐腐蚀材料（如不锈钢、合金钢）制造，适用于化学、石化、食品、制药等行业。
减少系统阻力：对焊弯头的内表面光滑，与管道整体保持一致，减少了流体在管道中的流动阻力。对于需要高流速、低阻力的应用，采用对焊弯头可以提高管道系统的效率。
石油天然气行业：石油炼制、天然气运输等系统中，对焊弯头用于连接管道、调节流体的方向，尤其是在高压输送管道中，保证了流体的稳定输送。
化工行业：化学反应和液体传输系统中，腐蚀性较强的流体需要通过耐腐蚀的材料来输送，对焊弯头在此类环境中展现出了优异的性能。
电力行业：在锅炉系统和热交换系统中，弯头是管道系统中的重要连接部件，能够承受高温蒸汽的压力和温度变化。
造船和海洋工程：海上平台、船舶等要求较高的抗腐蚀性和耐高压特性的环境中，对焊弯头常用于连接关键管道系统。
冶金行业：冶炼炉、钢铁生产等过程中，需使用耐高温、高压的管道设备，弯头在连接管道时起到了至关重要的作用。
上海著诚管件制造有限公司专业生产不同种类和材质的弯头，产品广泛应用于石油、化工、电力、造船、制药、食品、建筑等多个行业。公司拥有先进的生产设备和完善的检测手段，包括多台冷拔机、冷轧机、自动焊接设备、水压试验机、光谱分析仪、无损探伤设备等，确保每一个弯头均符合国内外相关标准。
