我司专业供应欧标EN 10253-4不锈钢对焊管件及配套无缝钢管，产品广泛应用于压力容器、市政给排水及承压类工业管道系统。作为深耕压力管道及配套压力元件多年的供货商，我们长期为国内外客户提供符合欧洲标准的不锈钢管道解决方案。

近期，我司刚交付一批新加坡老客户订购的EN 10253-4不锈钢对焊管件订单。这批不锈钢对焊管件将与之前交付的一批EN10216-5不锈钢管配套应用于新加坡某重点市政给水系统项目。

这批不锈钢对焊管件，材质选用1.4301（SS304）奥氏体不锈钢。基于项目承压设计工况，选用EN 10253-4 Type A（降低压力系数）类管件，通过壁厚折减设计满足低压给水系统的经济性要求。产品壁厚统一控制在2–3mm区间，属高精度薄壁无缝对焊管件范畴，兼顾了尺寸精度与安装便利性，完全适配市政给水管网的技术需求。

凭借稳定的生产工艺与质量追溯体系，我司确保了管件的力学性能与耐腐蚀性完全满足项目设计工况，获得客户高度认可。

采购清单

SN	TYPE	SIZE	WT (mm)	MATERIAL	DETAILES	Qty	Unit
5	90° Elbow	DN150	3.5	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	15	Pcs
6	90° Elbow	DN100	3	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	15	Pcs
7	45° Elbow	DN100	3	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	10	Pcs
8	90° Elbow	DN15	2	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	18	Pcs
9	45° Elbow	DN25	2.5	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	30	Pcs
10	90° Elbow	DN25	2.5	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	202	Pcs
11	45° Elbow	DN40	2.5	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 2D	15	Pcs
12	90° Elbow	DN40	2.5	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	15	Pcs
13	45° Elbow	DN50	2.5	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	25	Pcs
14	90° Elbow	DN50	2.5	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 2D	25	Pcs
15	90° Elbow	DN50	2.5	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	140	Pcs
16	90° Elbow	DN65	3	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	90	Pcs
17	45° Elbow	DN80	3	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 2D	70	Pcs
18	45° Elbow	DN80	3	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	11	Pcs
19	90° Elbow	DN80	3	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 2D	75	Pcs
20	90° Elbow	DN80	3	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	12	Pcs
21	90° Elbow	DN15	2	1.4301 / SS304	SEAMLESS,1.4301/SS304,EN 10253-4,TYPE A,BW 3D	15	Pcs
22	Concentric Reducer	DN150XDN100	3.5*3	1.4301 / SS304	REDUCER, SEAMLESS, 1.4301 / SS304, TYPE A, BW, EN 10253-4	28	Pcs
23	Concentric Reducer	DN50XDN25	2.5	1.4301 / SS304	REDUCER, SEAMLESS, 1.4301 / SS304, TYPE A, BW, EN 10253-4	39	Pcs
24	Concentric Reducer	DN80XDN50	3	1.4301 / SS304	REDUCER, SEAMLESS, 1.4301 / SS304, TYPE A, BW, EN 10253-4	28	Pcs
25	Concentric Reducer	DN80XDN65	3	1.4301 / SS304	REDUCER, SEAMLESS, 1.4301 / SS304, TYPE A, BW, EN 10253-4	28	Pcs
27	Reducing Tee	DN150XDN100	3.5*3	1.4301 / SS304	Tee(RED), BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	65	Pcs
28	Reducing Tee	DN150XDN80	3.5*3	1.4301 / SS304	Tee(RED), BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	10	Pcs
29	Reducing Tee	DN50XDN25	2.5	1.4301 / SS304	Tee(RED), BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	26	Pcs
30	Reducing Tee	DN80XDN40	3*2.5	1.4301 / SS304	Tee(RED), BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	40	Pcs
31	Reducing Tee	DN80XDN50	3*2.5	1.4301 / SS304	Tee(RED), BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	12	Pcs
32	Reducing Tee	DN80XDN65	3	1.4301 / SS304	Tee(RED), BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	34	Pcs
33	TEE	DN25	2.5	1.4301 / SS304	Tee, BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	37	Pcs
34	TEE	DN40	2.5	1.4301 / SS304	Tee, BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	20	Pcs
35	TEE	DN40	2.5	1.4301 / SS304	Tee, BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	50	Pcs
36	TEE	DN80	3	1.4301 / SS304	Tee, BW, Seamless, 1.4301 / SS304, Type A, EN 10253-4	50	Pcs
TOTAL						1250	EA

EN10253-4标准介绍

EN10253是根据欧盟委员会向CEN（欧洲标准化委员会）提出的标准化要求制定的。欧洲自由贸易联盟（EFTA）常设委员会随后批准了这些要求在其成员国内实施。

EN 10253标准由一系列关于对焊管件的欧洲标准组成，具体包括：

EN10253-1：无特定检验要求、通用用途的锻制碳钢管件；
EN10253-2：有特定检验要求的非合金钢和铁素体合金钢；
EN10253-3：无特定检验要求的锻制奥氏体和奥氏体-铁素体（双相）不锈钢；
EN10253-4：有特定检验要求的锻制奥氏体和奥氏体-铁素体（双相）不锈钢。

EN 10253-4 是欧洲标准体系中专门针对奥氏体和奥氏体-铁素体（双相）不锈钢对焊管件的技术规范，其核心特征是规定了特定的检验要求，适用于压力容器、流体和气体输送等承压工况。

EN10253-4包含那些不锈钢对焊管件

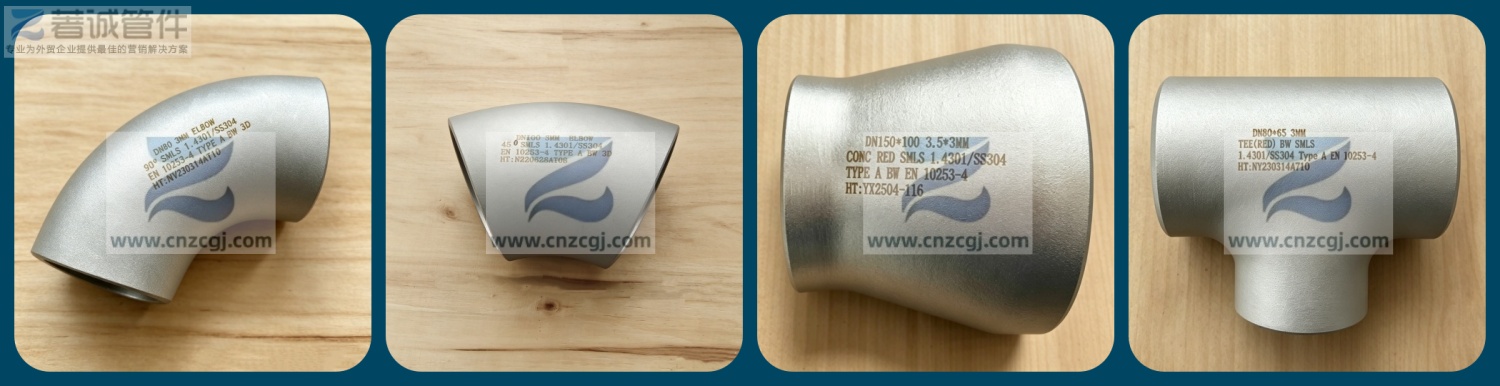

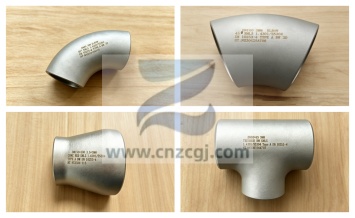

1.4301 SS304 EN10253-4 不锈钢对焊管件 Stainless Steel BW Fittings

标准涵盖以下无缝和焊接对焊管件类型：

45度、90度、180度对焊弯头（Elbows）

同心 & 偏心大小头（Concentric & Eccentric Reducers）

等径 & 异径三通（Equal & Reducing Tees）

管帽（Caps）

标准总览：EN 10253-4

项目	内容
标准全称	对焊管件 - 第4部分：有特定检验要求的锻制奥氏体和奥氏体-铁素体（双相）不锈钢
2025版本	EN 10253-4:2025（2025年发布，取代2008版）
适用范围	用于室温、低温或高温压力用途，以及流体和气体输送的无缝和焊接对焊管件
涵盖管件类型	弯头、同心/偏心异径接头（大小头）、等径/异径三通、封头（管帽）
与PED指令关系	附录ZA说明了本标准与欧盟压力设备指令（2014/68/EU）的关系，是满足其基本安全要求（ESRs）的途径之一

核心分类：管件类型与设计基础

类型	壁厚与承压特征	设计逻辑	适用场景
Type A (降低压力系数)	焊接端和本体壁厚与同规格管道相同；承压能力低于同规格直管	基于同壁厚管道进行设计，不额外补强	压力裕量充足、设计工况相对温和的系统
Type B (全工作压力)	本体壁厚经专门加厚计算；承压能力与同规格直管相当	通过增加本体壁厚来弥补形状导致的强度损失	压力要求较高、管件不能成为薄弱环节的工况

主要内容与技术框架

根据标准目录，其主要章节涵盖了从选材到交付的完整技术要求。

章节/主题	主要内容
分类与牌号 (Clause 5)	规定了钢种分类、牌号命名规则，以及管件的代号方式
订购信息 (Clause 6)	明确了采购方在订单中需提供的强制性和可选信息
制造工艺 (Clause 8)	规定了冶炼方法、管件制成工艺（如锻造、焊接）、热处理状态等要求
技术要求 (Clause 9)	详细列出了化学成分、力学性能（常温、高温、低温）、可焊性及耐腐蚀性
尺寸与公差 (Clause 11)	规定了各类管件的尺寸、形位公差（如椭圆度、壁厚公差）及坡口要求
检验与测试 (Clauses 12-14)	规定了检验文件类型、取样频率、试验方法（拉伸、冲击、晶间腐蚀、无损检测NDT等）
标志与包装 (Clauses 15-16)	规定了产品标志内容及防护、包装要求

核心附录：设计依据与选型工具

标准包含多个关键附录，是进行承压计算和选型的直接依据。

附录	性质	功能描述
Annex A	规范性	各类管件（弯头、三通等）的结构尺寸表
Annex B	规范性	规定了Type A压力系数和Type B壁厚的详细计算方法
Annex C	规范性	Type A管件的压力系数表，可快速查表获取具体系数值
Annex D	资料性	Type B管件的壁厚表，列出了针对优选壁厚的管件本体厚度值
Annex ZA	资料性	说明本标准与欧盟压力设备指令（PED）要求的关系，是合规性指引

EN10253-4标准中TYPE A 与TYPE B的区别

EN10253-4标准中，对焊管件按照承压设计需求可分为TYPE A和TYPE B两种类型：

Type A：采用降低压力系数设计的对焊管件。该类型管件仅要求焊接端口壁厚与同规格管道保持一致，而管件本体（如弯头外弧、三通肩部等区域）在制造过程中因几何形变会产生不可避免的壁厚减薄。受此影响，Type A管件的整体承压能力低于同规格直管，适用于压力裕量充足或设计工况相对温和的管道系统。

适用场景：多用于压力要求相对较低，或设计中已通过增加管道壁厚预留了安全余量的工况。

Type B：适用于全工作压力的对焊管件。该类型管件采用壁厚经专门加厚计算的原材料钢管进行加工，通过对管件本体（尤其是弯头背弧、三通肩部等形变区域）进行针对性补强，确保其在几何形变后的实际壁厚仍能满足与同规格直管同等的承压能力要求。

简言之，B型管件通过对形变部位的壁厚补偿，消除了管件作为管道系统“承压薄弱环节”的风险，使整个管路的承压能力保持一致。这正是工程采购中常提及的“保背弧”条款所对应的技术实现方式。

适用场景：适用于压力要求较高、管件不能成为承压薄弱环节的工况。

项目	Type A	Type B
定义	降低压力系数（壁厚相对薄）	全工作压力（壁厚相对厚）
适用场景	设计压力较低、或有额外壁厚补偿的工况	设计压力接近或达到公称压力的工况
选型优先级	需经严格的设计核算后方可使用	承压安全性更高，但成本也更高

EN10253-4不锈钢管件的应用范围

EN 10253-4 标准所规范的不锈钢对焊管件，主要适用于需要承受压力、输送流体和气体的工业管道系统。

其具体应用可以从以下几个方面来理解：

温度范围

这类管件可在多种温度工况下使用，包括：

室温工况

低温工况

高温工况

这使得它们能够适应从冷冻介质到高温流体的不同管道环境。

介质类型

标准明确指出，这些管件适用于流体和气体的传输与分配。因此，除了新加坡客户的市政给水系统项目，也广泛用于化工、石油、天然气等行业的管道工程。

典型应用场景

基于以上特性，其应用场景主要集中在承压类工业管道工程，例如：

压力容器：用于容器本体的管道连接。

工业管道系统：如化工、石油、天然气、电力等行业的工艺管道。

市政及公用工程：如您项目中的给水系统，以及供热、供气等管网。
