EN1092-1不锈钢法兰订单

上海著诚管件制造有限公司是一家专业从事各类金属材质压力管道及配件产品生产与销售的实力厂家。

作为专业的EN1092-1不锈钢法兰制造商，上海著诚管件制造有限公司长期为国内外压力管道项目提供优质产品。我们可提供的不锈钢法兰产品材质覆盖1.4301（SS304）、1.4401（SS316）等奥体式不锈钢，双相不锈钢等国际通用牌号，全面满足石油、化工、食品及水处理等行业对管道连接的设计要求。

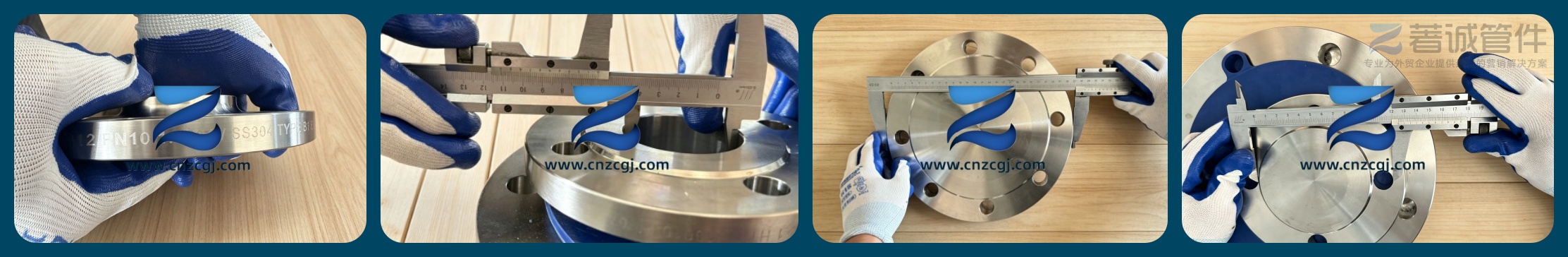

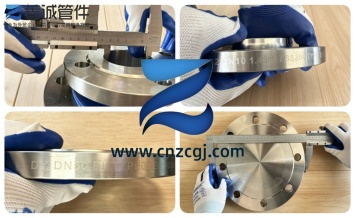

近期，我们顺利为一位长期合作的海外客户完成了一批EN1092-1不锈钢法兰的订单交付。该批产品严格执行EN 1092-1标准，包含以下两种主力型号：

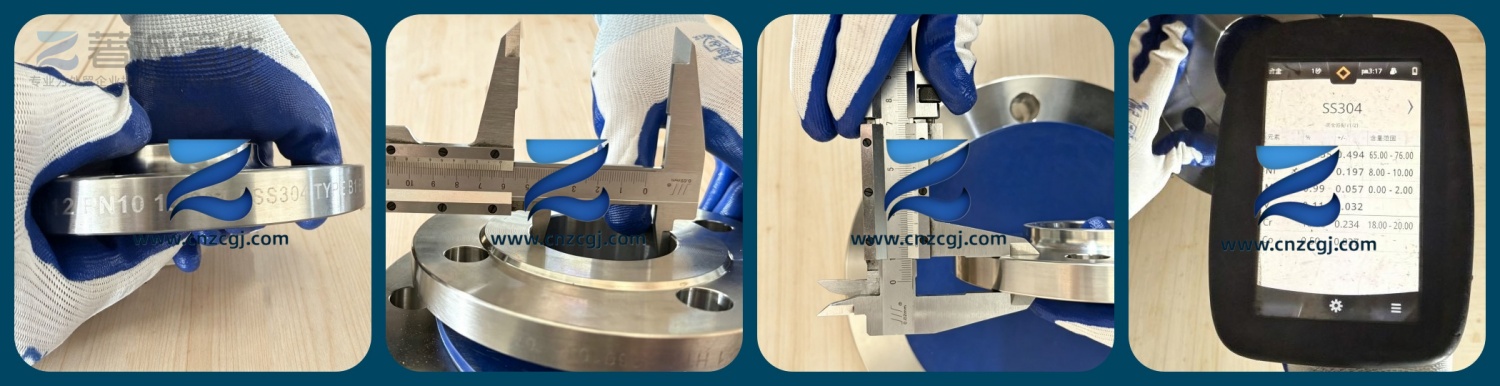

• TYPE 12（带颈平焊法兰）：结构强度高，安装便捷，适用于中低压工况；

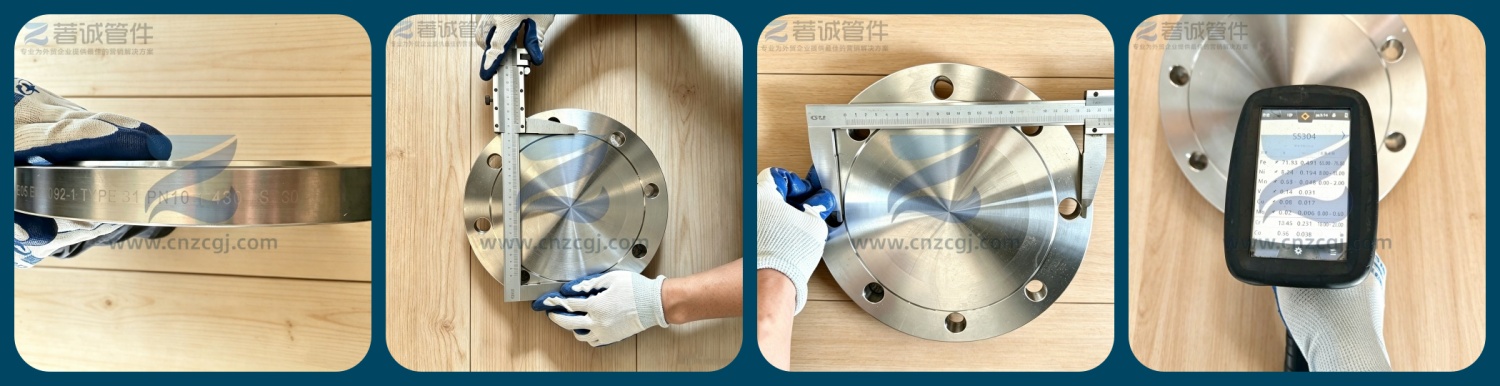

• TYPE 05（盲板法兰）：用于管道末端封堵，密封可靠，便于系统维护。

产品品质和交货时效均获得老客户高度赞誉。这得益于我们对EN1092-1标准的专业把控，以及对常用规格法兰的规模化备货。选择上海著诚，即是选择专业、可靠与高效的管道连接解决方案。

EN1092欧标法兰标准介绍

EN 1092《法兰及其连接件——用于管道、阀门、管件和附件的 PN 标识圆形法兰》由以下四个部分组成：

• EN1092-1：钢制法兰；

• EN1092-2：铸铁法兰；

• EN1092-3：铜合金法兰；

• EN1092-4：铝合金法兰。

根据 CEN-CENELEC 内部规则，以下各国的国家标准化机构有义务实施本欧洲标准：奥地利、比利时、保加利亚、克罗地亚、塞浦路斯、捷克共和国、丹麦、爱沙尼亚、芬兰、前南斯拉夫马其顿共和国、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、立陶宛、卢森堡、马耳他、荷兰、挪威、波兰、葡萄牙、罗马尼亚、塞尔维亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士、土耳其和英国。

EN1092-1钢制法兰标准介绍

EN 1092-1是欧洲关于法兰及其连接件的核心标准，全称为《PN 系列钢制法兰第 1 部分：钢法兰》。该系列标准主要针对的是钢制法兰（Steel Flanges）类型、参数、尺寸、材料要求、制造工艺、检验方法以及标记等内容做出了详细的规范，是钢制法兰生产和应用过程中的重要依据。

适用范围：适用于公称通径 DN10 到 DN4000，公称压力 PN2.5 到 PN400 的钢制对焊、整体、盲板、螺纹、承插焊、松套和平焊法兰。

法兰类型：包括板式平焊法兰(TYPE 01)、对焊法兰(TYPE 11)、螺纹法兰(TYPE 13)、整体法兰(TYPE 21)、松套法兰(TYPE 02)、盲板法兰（TYPE 05）等。

类型编号	法兰名称 (中文)	英文名称	主要特点与用途
Type 01	板式平焊法兰	Plate flange for welding	是一个平板，通过双面角焊缝连接到管子上。结构简单，成本低，但承压能力相对较低。
Type 02	活套板式法兰 (用于翻边短节)	Loose plate flange for lap joint (Types 32-37)	与一个翻边短节（如 Type 33）或 lap joint stub end 配合使用。法兰本身不接触介质，可自由旋转，便于螺栓孔对齐。常用于需要频繁拆卸的系统。
Type 04	活套板式法兰 (用于焊颈翻边短节)	Loose plate flange for weld-neck collar (Type 34)	专门与 Type 34（对焊颈翻边短节）配合使用的活套法兰。
Type 05	盲板法兰	Blind flange	没有中心孔，用于封闭管道、阀门或设备的端口，以便于未来扩展、检修或进行压力测试。
Type 11	对焊法兰	Weld-neck flange	性能良好、应用最广的高压法兰。具有锥形长颈，与管道对焊连接。能有效降低应力集中，强度高，适用于高温、高压及交变载荷的苛刻工况。
Type 12	带颈平焊法兰	Hubbed slip-on flange for welding	带有一个短颈，可以通过角焊缝内外焊接。比板式法兰强度好，比对焊颈法兰安装方便，但承压能力介于两者之间。
Type 13	带颈螺纹法兰	Hubbed threaded flange	法兰内孔带有螺纹，可与外螺纹管道直接拧接。无需焊接，常用于不允许焊接（如易燃易爆现场）或镀锌管道等场合。承压能力受螺纹强度限制。
Type 21	整体法兰	Integral flange	法兰与设备、阀门或泵体作为一个整体被铸造或锻造成型。其性能取决于本体材料，常用于泵、阀等设备接口。
Type 32	对焊板式翻边短节	Weld-on plate collar	本身不是一个完整的法兰，而是一个可以与 Type 02 活套法兰配合使用的翻边短节。
Type 33	翻边管端	Lapped end pipe	将管端直接翻边成型，与活套法兰配合使用。成本低，但翻边处的厚度会减薄，承压能力有限。
Type 34	对焊颈翻边短节	Weld-neck collar	本身不是一个完整的法兰，而是一个带颈的翻边短节，与 Type 04 活套法兰配合使用。它提供比对焊板式翻边短节更好的性能。
Type 35	焊接颈	Welding neck	类似于一个短的对焊颈，用于特定的连接场合。
Type 36	长颈压制翻边短节	Pressed collar with long neck	通过压制工艺制造的长颈翻边短节，与活套法兰配合使用。
Type 37	压制翻边短节	Pressed collar	通过压制工艺制造的翻边短节，与活套法兰配合使用。

公称压力等级：涵盖 PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400 等。PN 等级不直接等于常温下的工作压力，法兰的极限允许工作压力取决于材料和工作温度。

密封面形式：有平面（TYPE A）、突面（TYPE B）、榫面(TYPE C)、槽面(TYPE D)、凸面（TYPE E）、凹面（TYPE F）、O型圈突面（TYPE G）O型圈槽面（TYPE H）等。详见下图。

尺寸与公差：标准为每一种法兰类型、PN 等级和公称通径的组合，规定了外径、螺栓圆直径、密封面尺寸、厚度、坡口尺寸、螺栓孔的数量和直径等关键尺寸，以确保互换性。

材料：允许用于制造法兰的钢材包括碳钢，如 P250GH；不锈钢，如 1.4301（SS304）、1.4401（SS316）等。材料的选择影响法兰的压力 - 温度额定值和耐腐蚀性。

标记：每个法兰上必须清晰的标记制造商名称或商标、尺寸、公称压力、材料代号、密封面型式、标准号 EN1092-1 等信息。

制造与测试：法兰可通过锻造、铸造或板材切割制造，但必须满足标准对材料和无损检测的要求。检验与试验引用 EN10204，规定了制造商需要提供的检验文件类型，对于承压件，通常需要进行材料试验和无损检测。

EN1092-1 Type 12 带径平焊法兰

EN 1092-1 Type 12 法兰，其中文名称是带颈平焊法兰，英文常称为 Hubbed Slip-on Flange。它是欧洲法兰标准EN 1092-1下应用最广泛的类型之一，以其结构合理、安装方便而备受青睐。

定义与结构

EN 1092-1 Type 12 法兰是一种设计为套在管子端部，然后通过角焊缝进行连接的法兰。其核心结构特征如下：

带颈（Hubbed）：法兰盘带有一个短颈（Hub）。这个短颈设计显著增加了法兰根部的厚度和刚度，使其强度和抗弯能力优于无颈的板式平焊法兰（Type 01）。

平焊（Slip-on）：安装时，将法兰套在管道末端，然后在法兰内侧和外侧与管道接触处进行焊接，通常为单面或双面角焊缝。

主要技术参数

以下是该类型法兰的关键参数范围，具体数据会随压力等级（PN）和公称尺寸（DN）变化：

压力等级 (PN)：覆盖范围很广，常见的有 PN 6, PN 10, PN 16, PN 25, PN 40 等，部分制造商可提供至PN 63甚至更高。

公称尺寸 (DN)：适用范围从 DN 10 到 DN 4000，常用规格为DN 15至DN 600。

密封面形式：最常见的为 Form B1（凸面/RF），也可提供Form A（全平面/FF）或其他形式。

常用材质：材质选择广泛，涵盖碳钢（如A105）、不锈钢（如1.4301/SS304, 1.4401/SS316）、合金钢等。

核心特点

特点	说明
安装便捷	只需将法兰套在管端进行角焊，比对焊法兰（Type 11）的安装和管口对位要求低，焊接工作量也更小。
结构强度适中	带颈设计使其强度和刚度优于板式平焊法兰（Type 01），能承受一定的管道应力和弯曲载荷。
经济性较好	相较于结构更复杂的对焊法兰，其制造成本和安装成本通常更低。
应用广泛	因其综合性能均衡，被广泛应用于石油、化工、电力、水处理等行业的中低压、非关键工况管道系统中。

应用注意事项

尽管 Type 12 法兰优点突出，但在选型时需注意：

性能上限：其抗疲劳和抗冲击性能通常不如对焊法兰（Type 11），因此在高温、高压或剧烈循环载荷等严苛工况下，应优先考虑对焊法兰。

与美标法兰不通用：EN 1092-1 与 ASME B16.5 是两个独立的体系，尺寸上不能互换。例如，EN 1092-1 Type 12 与美标的 Slip-On 法兰外形类似，但尺寸细节不同。

EN1092-1 Type 05 盲板法兰

EN 1092-1 Type 05 法兰，即盲板法兰，是一种没有中心孔（无内径）的实心圆盘，其核心功能是封堵管道末端或设备开口，而非用于连接两段管道。

定义与核心功能

Type 05 是EN 1092-1标准下盲板法兰的专用型号代码。它的结构和功能使其成为管道系统中的关键“截止”和“隔离”组件：

• 管道封堵：持久性或临时性地封闭管道系统末端。

• 系统隔离：通过安装盲板法兰，可以可靠地隔离管道中的某一区段，为下游设备的维护、检修或改造提供安全的工作条件。

• 设备封盖：作为压力容器、阀门等设备开口的封闭盖板。

受力特点与结构强度

由于盲板法兰没有中心孔，管道内的介质压力会完全作用在其整个盘面上。这与普通连接法兰（压力仅作用于管道内径区域）的受力情况截然不同。

因此，为了承受这种全盘面的压力载荷，在同一公称尺寸（DN）和压力等级（PN）下，盲板法兰的厚度（b）是所有法兰类型中最厚的，以确保其具备足够的安全裕度。

主要技术参数与尺寸

Type 05 盲板法兰的尺寸和性能由EN 1092-1标准严格规定，覆盖范围广泛：

• 尺寸范围：公称尺寸（DN）从 DN 10 到 DN 4000 以上。

• 压力等级 (PN)：从 PN 2.5 到 PN 400，覆盖从低压到高压的应用。

密封面形式 (Form)：

• Form B1（凸面/RF）：最常见的形式，与垫片配合形成可靠密封。

• Form A（全平面/FF）：适用于对密封要求相对较低的场合。

• 常用材质：与EN 1092-1标准一致，可选材质非常广泛，包括碳钢、不锈钢（如1.4301/304, 1.4404/316L）、合金钢、铸铁、铜合金及铝合金等。

与其他法兰类型的对比

类型	描述	EN 1092-1 型号	功能与特点
盲板法兰	实心圆盘，无孔	Type 05	用于封堵管道末端或设备开口。盲板厚度保证承压能力。
板式平焊法兰	平板，套在管端焊接	Type 01	用于连接两段管道或管件。结构简单，成本较低，但强度也较低。
带颈对焊法兰	带锥颈，与管道对焊	Type 11	用于连接两段管道或管件。适用于高温高压及交变载荷的严苛工况。

1.4301/SS304不锈钢法兰特点

1.4301 (SS304) 不锈钢法兰是一种应用广泛、综合性能优良的管道连接件，其核心优势在于优良的耐腐蚀性和均衡的机械性能。它是奥氏体不锈钢家族中最常见的牌号。

其关键特性可以从以下几个方面来理解：

化学成分与基本特性

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr
X5CrNi18-10(1.4301)	MIN						8.00	17.00
	MAX	0.070	2.00	0.040	0.015	1.00	10.50	19.50

1.4301/SS304的核心合金成分为18%的铬(Cr)和8%的镍(Ni)，这种成分赋予了它以下基本属性：

• 耐腐蚀性：对大气环境和多种腐蚀性介质有良好的抵抗力。

• 非磁性：在退火（固溶）状态下，它基本是不可磁化的。

材料标准对照：该材料在不同标准体系下的牌号对照如下：

标准体系	牌号/代号
欧洲标准 (EN)	1.4301 / X5CrNi18-10
美国标准 (ASTM/AISI)	304 / UNS S30400 / A182 F304
德国标准 (DIN)	X5CrNi18-10
中国标准 (GB)	0Cr18Ni9 / 06Cr19Ni10
日本标准 (JIS)	SUS 304

机械性能

该材料具备满足多数工业管道需求的强度和韧性。其典型性能参数如下：

Steel grade		Hardness	Tensile properties at room temperature					Impact properties
Steel name	Steel number	HB max.	Proof Strength		Tensile strength	Elongation
			Rp0.2 MPa min.	Rp1.0MPa min.	Rm MPa	A % min.		Minimum average absorbed energy
								KV J min.
								at RT		at -196℃
						l	t	l	t	t
X5CrNi18-10	1.4301	215	195	230	500 to 750	40	35	100	60	60

耐腐蚀性能与适用工况

1.4301/SS304法兰是应对多种腐蚀环境的理想选择，尤其适用以下工况：

• 食品与饮料：用于食品加工、酿酒（二氧化硫保存环境建议使用316L）等对卫生和抗腐蚀有要求的管线。

• 化工与制药：可用于输送醋酸（≤5%）、柠檬酸（≤10%）、硝酸（≤45%）、磷酸（≤20%）等氧化性酸溶液。

• 水处理：在饮用水系统中，通常可耐受氯离子浓度可达200 mg/L的环境。

需要注意的腐蚀风险：

• 氯离子环境：在含氯离子的溶液中，存在发生点蚀和缝隙腐蚀的风险，特别是当温度超过50°C时，还可能发生应力腐蚀开裂(SCC)。对于此类严苛环境，建议选用耐腐蚀性更好的1.4401/316或1.4404/316L。

• 非氧化性酸：对硫酸、氢氟酸、盐酸等非氧化性酸的耐受性有限。

加工与焊接性能

• 可加工性：该材料具有优良的成型性和加工性。但由于其韧性高且加工硬化快，在切削加工时建议使用锋利的刀具、有效的冷却和合理的进给量。

• 焊接性：焊接性能良好。对于壁厚超过6mm的焊件，为防止焊缝区域因碳化物析出而降低耐腐蚀性，推荐使用低碳版本（如1.4307/304L） 或含钛稳定化版本（如1.4541/321）。焊接后进行酸洗钝化处理是恢复并确保其耐腐蚀性能的关键步骤。

温度适用范围

• 低温性能优异：可安全用于低至-196°C的低温环境，甚至作为焊接结构使用。

• 高温性能有限：可在高达约550°C的温度下保持中等强度，其持续抗氧化的温度上限约为850°C。超过此温度，表面氧化皮会迅速增厚。

与EN 1092-1标准的兼容性

1.4301/SS304是EN 1092-1标准中明确列出的不锈钢材料之一。因此，它被广泛应用于符合该标准的多种法兰类型（如Type 11对焊法兰、Type 12带颈平焊法兰、Type 05盲板法兰等）。在选择时，可同时参考EN 1092-1标准对不同PN等级（如PN10, PN16）在不同温度下的压力额定值降级系数。
