法兰的种类和标准

法兰（Flange），又叫法兰凸缘盘或突缘，生产工艺有锻造，铸造，割制，卷制四种，一般采用模锻生产。模锻全称为模型锻造，是将加热后的坯料放置在固定于模锻设备上的锻模内锻造成形的。

一、分类：

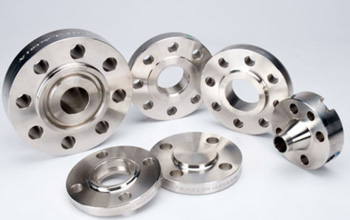

常用的法兰分为：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰、螺纹法兰、松套法兰、法兰盖。

常用尺寸范围1/2”(DN15)-24”(DN600)。

欧标公称压力以PN表示，包括PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160等九个等级。美标公称压力以CLASS表示，包括CLASS 150、CLASS 300、CLASS 600、CLASS 900、CLASS 1500、CLASS 2500等六个等级。

板式平焊法兰（PL）：取材方便，制造简单，成本低，使用广泛。

密封面型式：平面（FF）和突面(RF)。

带颈平焊法兰（SO）：将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。

密封面形式：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

带颈对焊法兰（WN）：用于法兰与管子的对口焊接，其结构合理，强度与刚度较大，密封性可靠。

密封面形式有：全平面（FF），突面（RF），凸面（M），凹面（FM），榫面（T），槽面（G），环连接面（RJ）。

承插焊法兰（SW）：是指管子端部插入法兰环阶梯内，在管端及外侧焊接的法兰。有带颈和不带颈两种。

密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）

螺纹法兰（TH）是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰。螺纹法兰具有安装、维修方便的特点，可在一些现场不允许焊接的管线上使用。

松套法兰（LAPJ）一般分为对焊松套法兰和平焊松套法兰。

法兰盖（BL）也称盲板法兰、盲板。是中间不带孔的法兰，供封住管道堵头用。

密封面：平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)

二、标准

执行标准有ASEM B16.5、ASME B16.47、GB/T 9112-GB/T9124、HG 20592-HG20605、HG20615-HG20626、SH3406。

三、材质

常见材质有碳钢，不锈钢，合金钢等。ASTM A105；A182 F5、F11、F12、F22、F91、F304/L、316/L、F904L；A350LF2/LF3、A694 F52、F60、F65
