越南客户非标高压锻制管件订单圆满交付

浏览数量： 11 作者：本站编辑发布时间： 2025-10-15 来源：本站

["wechat","weibo","qzone","douban","email"]

在非标定制高压锻制管件领域，满足客户个性化需求，既是对技术实力的考验，也是服务品质的体现。今年 8 月，我们成功承接并交付越南客户非标高压锻制管件订单，用专业与高效赢得客户认可。

越南客户需要采购一批材质为ASTM A105,包含锻制弯头、锻制管箍的非标高压锻制管件，产品端口要求较为特殊：一端需为承插焊接口，另一端为螺纹接口，且适用压力必须满足 Class 3000等级。在美标ASME B16.11锻制管件标准中，并未给出承插焊+螺纹双接口的产品参数要求，因此常规标准件产品无法适用，只能采用非标定制产品。

采购明细

Item	Description of Goods	Qty	Unit	REMARK
1	EIbow 15Ax1/2,90DEG,SF45,SHORT,SOCKET A105 One side WELDING and other side :SCREW BSPT,CLASS 3000	30	PCS	90°弯头 1/2" A105 CL3000 一端承插一端BSPT螺纹
2	EIbow 20Ax3/4,90DEG,SF45C,SCH160,SHORT.SOCKET A105 One side WELDING and Other side :SCREW BSPT, CLASS 3000	30	PCS	90°弯头 3/4" A105 CL3000 一端承插一端BSPT螺纹
3	EIbow 25Ax1,90DEG,SF45C,SCH160,SHORT,SOCKET A105 One side WELDING and Other side :SCREW BSPT,CLASS 3000	30	PCS	90°弯头 1" A105 CL3000 一端承插一端BSPT螺纹
4	EIbow 32Ax11/4,90DEG,SF45C,SCH160,SHORT,SOCKET A105 One side WELDING and other side :SCREW BSPT,CLASS 3000	30	PCS	90°弯头 1-1/4" A105 CL3000 一端承插一端BSPT螺纹
5	EIbow 40Ax11/2,90DEG,SF45C,SCH160,SHORT,SOCKET A105 One side WELDING and Other side :SCREW BSPT,CLASS 3000	15	PCS	90°弯头 1-1/2" A105 CL3000 一端承插一端BSPT螺纹
6	Socket 50AxPT2x50LSF45C SCH160,STRAIGHT. SOCKET A105 One side WELDING and Other side :SCREW BSPT,CLASS 3000	15	PCS	管箍 2" A105 CL3000 一端承插一端BSPT螺纹
7	Socket 40AxPT1 1/2x48L,SF45C,STRAIGHT. A105 One side WELDING and Other side :SCREW BSPT,CLASS 3000	10	PCS	管箍 1-1/2" A105 CL3000 一端承插一端BSPT螺纹
8	Elbow 50Ax2x41L.90DEG.SF45C SHORT A105 One side WELDING and Other side :SCREW BSPT,CLASS 3000	10	PCS	90°弯头 2" A105 CL3000 一端承插一端BSPT螺纹

接到询盘后，业务团队认真梳理客户需求细节，并于技术部门沟通定制方案；经过对标准参数的研究，对照 ASME B16.11 锻制管件国际标准，结合客户对产品使用的需求以及Class 3000 压力等级要求，经过多轮方案优化，最终确定采用 Class 6000 锻制弯头毛坯料进行定制加工。

这一方案不仅能通过更高等级的毛坯料进行加工，确保产品满足压力需求，还能通过加工调整，满足“承插焊 + 螺纹” 双接口设计，保障螺纹端标准长度达标，同时还能为客户节省采购成本，可谓一举三得。

在定制方案沟通阶段，客户虽认可我们的报价优势，但对产品是否能适用仍有疑虑。我们通过标准依据、毛坯料选型、加工工艺到性能测试流程，逐一为客户讲解，并提供同类定制产品的定制方案作为参考。专业的技术解读与坦诚的服务态度，彻底打消了客户顾虑，很快便签订了合作协议。

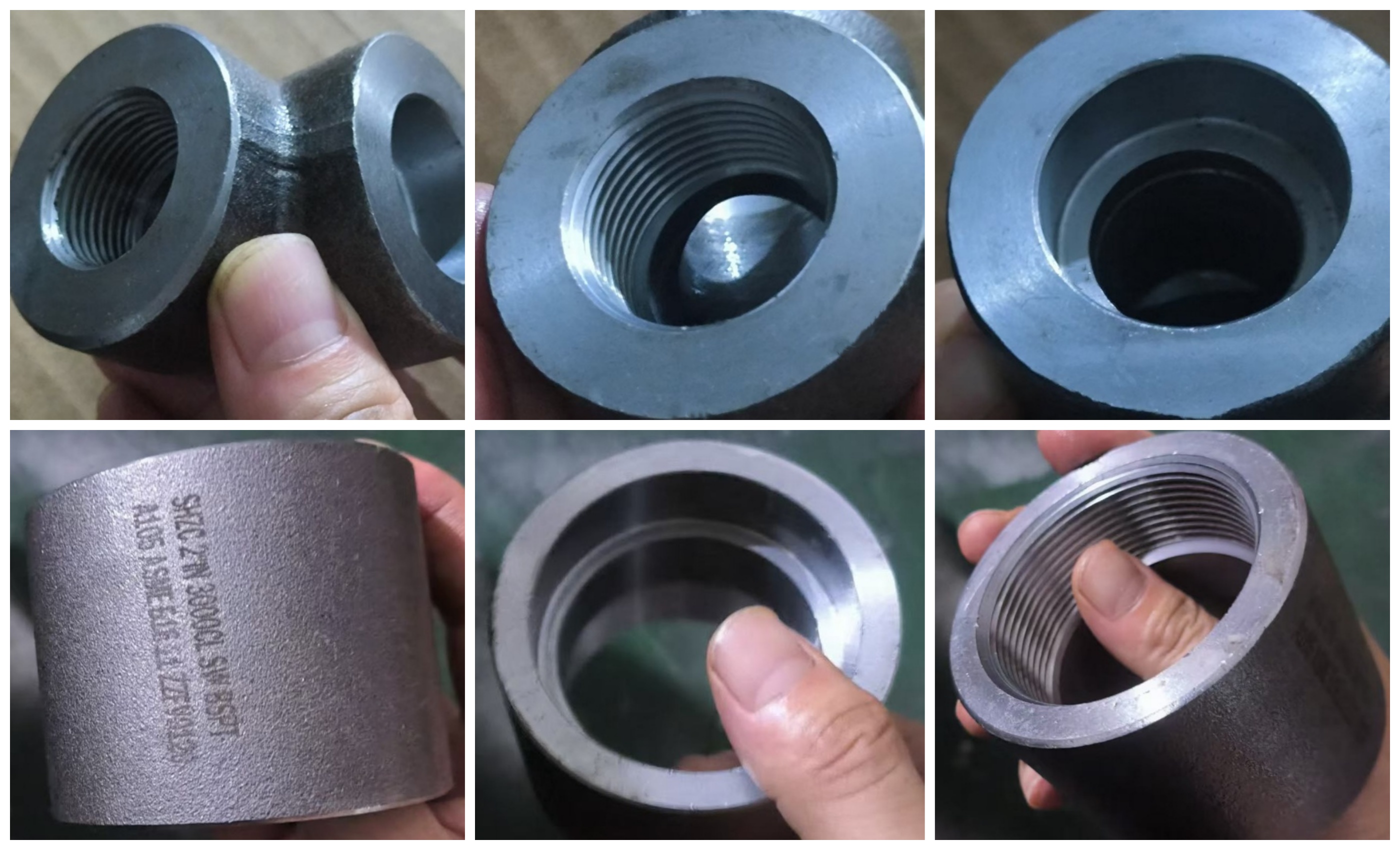

sw&bspt elbow&coupling

生产环节，我们严格遵循定制方案要求，全程把控加工精度与质量检测，仅用 2 周便完成生产任务。为提升客户采购体验，交付前我们还对产品进行精细化包装：按尺寸分类装入纸箱，每个纸箱外均贴有清晰的产品明细标签，方便客户到货后快速核对；再将分类好的纸箱统一装入坚固木箱，确保运输途中产品不受损。

客户收到货物后，对产品质量与细致服务给予高度评价，明确表示将与我们建立长期合作关系。此次订单的圆满交付，不仅体现了我们的专业技术能力，更彰显了 “以客户需求为核心” 的服务理念。未来，我们将以更专业的技术、更优质的服务，为全球客户提供高效、可靠的管道系统解决方案。

ASME B16.11 锻制管件介绍

ASME B16.11 是由美国机械工程师协会制定的高压锻制管件标准，广泛应用于全球工业管道领域，是衡量锻制管件品质与性能的核心依据。该标准对锻制管件的材质选型、尺寸公差、压力等级、力学性能、检测要求等关键指标均作出严格规定，确保产品能在高压、高温、腐蚀性介质等复杂工况下安全稳定运行。

从材质来看，ASME B16.11 覆盖碳钢、合金钢、不锈钢等多种常用金属材料，可满足不同行业对介质兼容性的需求；压力等级方面，标准明确了从 Class 2000、3000、6000、9000 的多个等级，适配各类高压管道系统；从产品类型来看，ASME B16.11锻制管件标准包含锻制承插管件和锻制螺纹管件；此外，标准还对高压锻制管件的尺寸、表面、检测等细节提出规范要求，为管道系统的高效与长期可靠性提供保障。

锻制承插管件

SOCKET FITTINGS

锻制承插管件是基于 ASME B16.11 标准生产的一类重要管件，采用承插焊形式与管道进行连接，安装时将管道插入对应管件的承口内，再通过焊接固定接口。

其核心特点在于密封性能优异，焊接后的接口能有效阻断介质泄漏，且无需在管件本体开设螺纹，避免了螺纹加工对管件强度的削弱，因此可承受更高压力，常见压力等级覆盖 Class 3000、6000和9000。

在产品类型上，锻制承插管件包含承插弯头、承插管箍、承插三通、承插四通，承插管帽等。能满足管道转向、变径、分支等多种连接需求，是高压管道系统中实现复杂走向连接的关键部件。

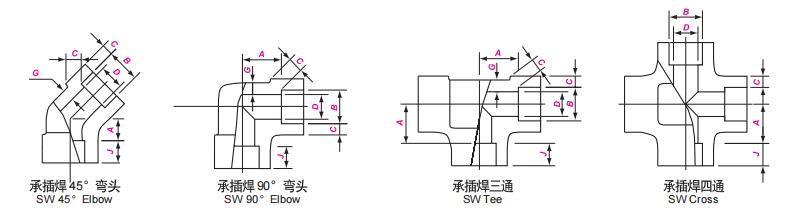

承插管件尺寸参数

承插45°弯头				承插90°弯头							承插三通					承插四通
SW 45° Elbow				SW 90° Elbow							SW Tee					SW Cross
GB/T 14383 ASME B16.11
公称尺寸 Nominal Size		承插孔径 Socket Bore Dia.	流通孔径 Bore Dia. of Fittings			承插孔壁厚 Socket Wall Thickness						本体壁厚 Body Wall			承插孔深度 Depth of Socket	中心至承插孔底 Center to Bottom of Socket
DN	NPS	B	D			C						G min			J min	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000		90 Elbow,Tee,Cross			45 Elbow
			3000	6000	9000	ave	min	ave	min	ave	min	3000	6000	9000		3000	6000	9000	3000	6000	9000
6	1/8	10.9	6.1	3.2		3.18	3.18	3.96	3.43			2.41	3.15		9.5	11	11		8	8
8	1/4	14.3	8.5	5.6		3.78	3.3	4.6	4.01			3.02	3.68		9.5	11	13.5		8	8
10	3/8	17.7	11.8	8.4		4.01	3.5	5.03	4.37			3.2	4.01		9.5	13.5	15.5		8	11
15	1/2	21.9	15	11	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19	25.5	11	12.5	15.5
20	3/4	27.3	20.2	14.8	10.3	4.9	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19	22.5	28.5	13	14	19
25	1	34	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27	32	14	17.5	20.5
32	11/4	42.8	34.3	28.7	22	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.7	12.5	27	32	35	17.5	20.5	22.5
40	11/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.8	12.7	11.12	5.08	7.14	10.15	12.5	32	38	38	20.5	25.5	25.5
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.5	13.84	12.12	5.54	8.74	11.07	16	38	41	54	25.5	28.5	28.5
65	21/2	73.9	61.2			8.76	7.62					7.01			16	41			28.5
80	3	89.9	76.4			9.52	8.3					7.62			16	57			32
100	4	115.5	100.7			10.69	9.35					8.56			19	66.5			41

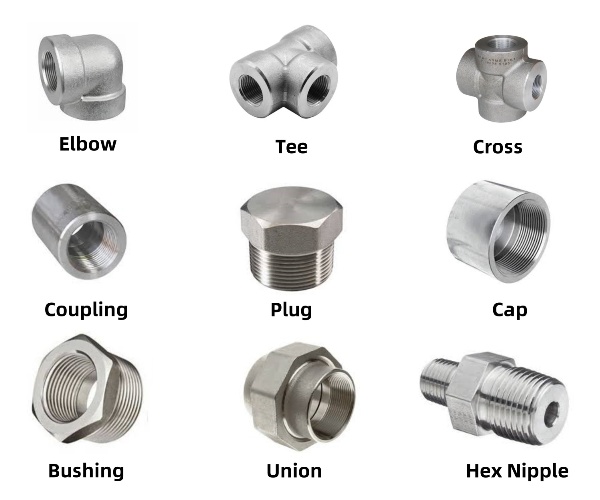

锻制螺纹管件

A182 threaded fittings_副本

锻制螺纹管件同样遵循 ASME B16.11 标准，采用螺纹连接方式，管件两端或一端加工有螺纹，通过螺纹啮合实现与管道或其他管件的组装，无需依赖焊接设备。

这类管件的显著优势是安装便捷，可大幅缩短现场施工周期，尤其适合不便进行现场焊接的场景，如易燃易爆环境、空间狭窄区域或临时管道系统。ASME B16.11 标准对螺纹精度要求极高，确保螺纹配合紧密，有效防止介质泄漏，其压力等级包含Class2000、3000和 6000，能满足中高压管道系统的使用需求。

常见的锻制螺纹管件包括螺纹弯头、螺纹管箍、螺纹三通、螺纹四通，螺纹管帽、管塞、补芯等，产品结构紧凑，拆卸灵活，便于后期管道维护与改造，在需要频繁检修的管道系统中应用优势明显。

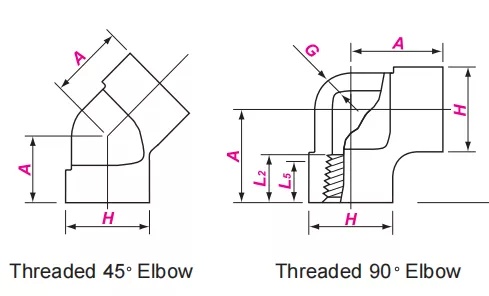

螺纹管件尺寸参数

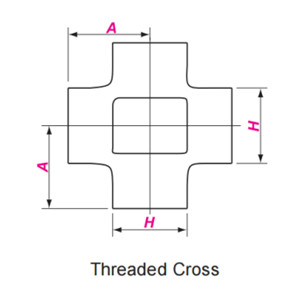

threaded elbow Threaded-Tee Threaded Cross Drawing

螺纹 45° 弯头			螺纹 90° 弯头				螺纹三通					螺纹四通
Threaded 45 Elbow			Threaded 45 ° Elbow				Threaded Tee					Threaded Cross
GB/T 14383 ASME B16.11
公称尺寸 Nominal Size		中心至端面 Center-to-End						端部外径 Outside Diameter of Band			本体壁厚 Wall Thickness			螺纹长度 Length of Thread
DN	NPS	A						H			G min			L5 min	L2 min
		90° Elbows, Tees, Crosses			45 ° Elbows			H			G min
		2000	3000	6000	2000	3000	6000	2000	3000	6000	2000	3000	6000
6	1/8 1/4 3/8	21	21	25	17	17	19	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4	21	25	28	17	19	22	22	25	33	3.18	3.30	6.60	8.1	10.2
10	3/8	25	28	33	19	22	25	25	33	38	3.18	3.51	6.98	9.1	10.4
15	1/2	28	33	38	22	25	28	33	38	46	3.18	4.09	8.15	10.9	13.6
20	3/4	33	38	44	25	28	33	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1	38	44	51	28	33	35	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1 1/4	44	51	60	33	35	43	56	62	75	3.89	5.28	10.59	17.0	18.0
40	1 1/2	51	60	64	35	43	44	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2	60	64	53	43	44	52	75	84	102	4.27	7.14	12.09	19.0	19.2
65	2 1/2	76	83	95	52	52	64	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3	86	95	106	64	64	79	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4	106	114	114	79	79	79	146	152	152	6.55	11.18	18.67	27.7	33

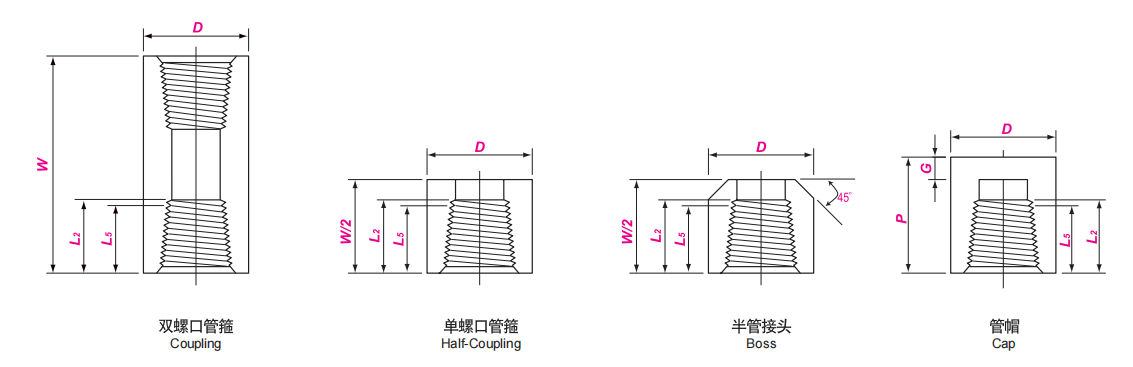

threaded fittings

双螺口管箍			单螺口管箍		半管接头			管帽
Coupling			Half-Coupling		Boss			Cap
公称尺寸 Nominal Size		端面至端面 End-to-End	端面至端面 End-to-End		外径 Outside Diameter		顶部厚度 End Wall		螺纹长度 Length of Thread
DN	NPS	W	P		D		G min		L5 min	L2 min
DN	NPS	3000 & 6000	3000	6000	3000	6000	3000	6000	L5 min	L2 min
6	1/8	32	19		16	22	4.8		6.4	6.7
8	1/4	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1 1/4	67	44	46	57	64	9.7	11.2	17.0	18.0
40	1 1/2	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2	86	48	51	76	92	12.7	15.7	19.0	19.2
65	2 1/2	92	60	64	92	108	15.7	19.0	23.6	28.9
80	3	108	65	68	108	127	19.0	22.4	25.9	30.5
100	4	121	68	75	140	159	22.4	28.4	27.7	33.0

锻制管件的优势及应用

核心优势

品质可靠：两类管件均严格遵循 ASME B16.11 标准生产，材质均匀、力学性能优异，经过耐压测试、无损检测等多道质量把控流程，确保产品质量稳定。

适配性强：覆盖多种材质与压力等级，可根据不同介质特性、工况压力灵活选型，满足多样化管道需求。

安全耐用：锻制工艺赋予管件高强度、高韧性的特性，能抵御高压、高温及介质腐蚀，延长管道系统使用寿命。

应用场景

基于优异性能，ASME B16.11 锻制管件在多个行业广泛应用：

石油天然气行业：锻制承插管件用于高压输油输气管道，耐受油气介质高压输送需求；

化工行业：两类管件适配腐蚀性化工介质管道，确保生产过程安全无泄漏；

电力行业：螺纹管件用于电厂蒸汽管道的临时连接或检修部位，方便维护；

制药行业：不锈钢材质的锻制管件符合卫生标准，适配药品生产中的洁净管道系统；

水处理行业：螺纹管件便于水处理设备与管道的快速组装，提升系统搭建效率。

无论是高压输送、复杂工况还是便捷安装需求，ASME B16.11 锻制管件都能提供可靠解决方案，为各行业管道系统的安全高效运行保驾护航，如有相关产品需求，请联系我们。上海著诚管件将为您提供快速报价与优质服务。
