ASME标准体系是由美国机械工程师学会（ASME）制定的机械工程技术规范体系，涵盖锅炉、压力容器、管道、核设施等机械工程领域。该体系以ASME锅炉及压力容器规范（BPVC）为核心，是世界上应用最广泛的机械工程标准之一。
卷号 | 内容 | 说明 |
第Ⅰ卷 | 动力锅炉 | 动力锅炉建造规则 |
第Ⅱ卷 | 材料 | A篇铁基材料、B篇非铁基材料、C篇焊接材料、D篇性能参数 |
第Ⅳ卷 | 加热锅炉 | 供暖锅炉建造规则 |
第Ⅴ卷 | 无损检测 | 无损检测方法和要求 |
第Ⅷ卷 | 压力容器 | 分为三册：Ⅷ-1（常规设计）、Ⅷ-2（分析设计）、Ⅷ-3（高压容器） |
第Ⅸ卷 | 焊接和钎焊评定 | 焊接工艺和焊工资格评定 |
第Ⅹ卷 | 玻璃钢压力容器 | 纤维增强塑料压力容器 |
第Ⅻ卷 | 移动式压力容器 | 运输罐车等 |
除了BPVC，ASME还制定了广泛的管道系统标准，包括：
标准号 | 名称 | 适用范围 |
ASME B16.5 | 管法兰和法兰管件 | |
ASME B16.9 | 工厂制造锻轧制对焊管件 | NPS 1/2至48的对焊管件 |
ASME B16.11 | 承插焊和螺纹锻制管件 | NPS 1/8至4的小口径管件 |
ASME B36.10M | 锻轧制钢管尺寸 | 碳钢、合金钢管道尺寸 |
ASME B36.19M | 不锈钢钢管尺寸 | 奥氏体不锈钢管道尺寸 |
ASME B31.1 | 动力管道 | |
ASME B31.3 | 工艺管道 | 炼油、化工等工艺管道 |
ASME标准体系是石油、天然气、石化、发电和工业项目中最广泛使用的管道部件规范。正确清晰的标记对于产品识别、材料可追溯性、安装准确性和工作场所安全至关重要。不同类型的管道产品依据其对应的ASME标准，遵循不同的标记规则。

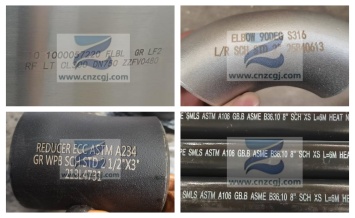

本文主要介绍钢管 (ASME B36.10 & B36.19)、法兰 (ASME B16.5)、对焊管件 (ASME B16.9) 和锻钢制管件 (ASME B16.11)等产品的标记规范。所有这些标准均遵循 MSS SP-25 中定义的一般标记原则。
MSS SP-25是美国阀门及配件工业制造商标准化协会（MSS）发布的一项核心标准，全称为《阀门、管件、法兰和管接头的标准标记系统》。它为管道系统中的钢管、管件、法兰等产品建立了统一的标记规则，规定了标记内容、位置、方法和耐久性的一致性规则，是识别产品身份、追朔源头、确保其正确使用的关键依据。
它被主要的ASME标准广泛引用，包括 ASME B16.5、B16.9、B16.11和ASME B36.10、B36.19。
MSS SP-25 的主要目的是确保清晰的产品识别、材料可追溯性、压力等级识别和安全安装。它规定了强制性的标记项目，如制造商标识、材料牌号、尺寸、压力等级、标准号和炉号。
简而言之，MSS SP-25 是所有 ASME B16 系列管道产品标记的共同基础。
根据MSS SP-25标准，合格的标记应清晰地包含以下关键信息，以帮助使用者了解产品的身份和适用条件：
制造商标识：制造商的名称、商标或可以明确追溯其来源的符号。
材料标识：阀体、法兰等主要受压部件的材料牌号或代号。
公称压力/等级标识：表示产品所能承受的压力-温度等级的标记，如"Class 150"、"PN 16"等。
尺寸标识：公称管道尺寸（如2”，DN50）。
特殊使用限制：如果产品有特定的使用限制（如流向、温度限制等），也必须在标记中体现。
ASME B16.9是美国机械工程师学会（ASME）发布的一项核心标准，全称为《工厂制造的锻轧制对焊管件》。它详细规定了在工业管道系统中广泛使用的对焊管件的尺寸、公差、材料、测试和标记等要求，是确保管件标准化、互换性和安全性的关键依据。
其适用范围为公称管径NPS 1/2 至 NPS 48（对应公称直径DN 15 至 DN 1200）的管道系统，涵盖了任何可制造的壁厚。
标准规定了管件上的标记要求，通常遵循MSS SP-25标准，内容包括制造商名称或商标、材料牌号、公称尺寸、壁厚系列、标准号以及炉号等
制造商的标识标记（可选）
管件名称
管件类型（无缝或焊接）
材料牌号
公称尺寸
标准
炉号

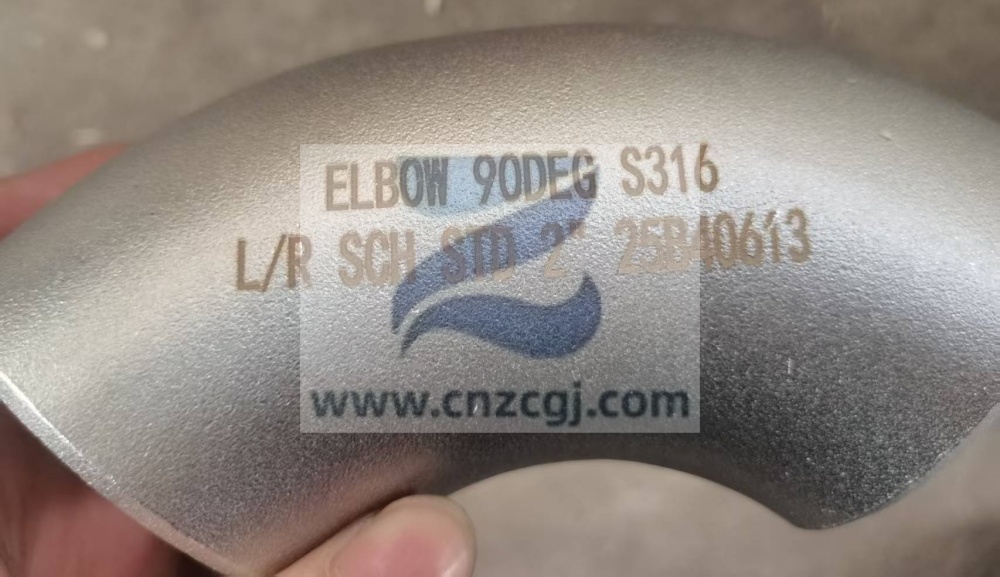

[例如：ELBOW 90DEG SS316 LR SCH STD 2" ASME B16.9 25B40613]
ASME B16.9并非孤立存在，它与ASME管道系列标准中的其他规范紧密相连，共同构成了完整的管道系统标准体系：
ASME B36.10/B36.19：这两个钢管尺寸标准为B16.9管件的端部尺寸提供了基础，确保了管件与同尺寸的钢管能够完美匹配焊接。
ASME B31系列（如B31.3工艺管道）：这些管道设计规范和压力管道规范在设计和建造管道系统时会引用ASME B16.9管件。
ASME B16.11是美国机械工程师学会（ASME）发布的一项关键标准，全称为《承插焊和螺纹连接的锻制管件》（Forged Fittings, Socket-Welding and Threaded）。它专门规定了在小口径、高压工业管道系统中广泛使用的锻制管件的压力等级、尺寸、公差、材料、标记和测试要求，是确保这类管件标准化、可靠性和互换性的核心依据。
ASME B16.11根据管件的连接方式和承压能力，定义了不同的压力等级。这些等级是一个无量纲的代号，与所连接钢管的壁厚系列（Schedule）相对应。
重要原则：压力等级并不强制限制所连接钢管的壁厚。当使用壁厚较薄的钢管时，管道系统的压力等级由钢管决定；当使用壁厚较厚的钢管时，压力等级则由管件决定，这一点在设计中需要特别注意。
连接方式 | 英文缩写 | 说明 |
承插焊 | SW | 将管道插入管件的承插孔，在管道与管件连接处进行角焊。安装时管道需预留约1.6mm (1/16英寸)的膨胀间隙。适用于高压、无泄漏要求的场合。 |
螺纹 | THD | 管件带有锥管螺纹（通常为NPT或BSP），与带外螺纹的管道直接旋紧连接。无需焊接，安装拆卸方便，但在振动和温度循环工况下易泄漏，通常用于非关键、非毒性介质。 |
ASME B16.11涵盖了多种管件形状，以满足管道系统布置的各种需求：
标准不直接规定材料，而是要求管件由符合相应ASTM/ASME材料规范的锻钢制成。材料需通过锻造（模锻、自由锻）或从棒材/厚壁管切削加工成形，以确保材料的致密性和力学性能。常用材料包括：
材料类型 | 对应ASTM标准 | 典型应用 |
碳钢 | ASTM A105 | 高温工况，与ASTM A106 Gr.B管道匹配 |
低温碳钢 | ASTM A350 LF2 | 低温服务（低至-46°C） |
奥氏体不锈钢 | ASTM A182 F304/F316 | 腐蚀性介质、卫生级要求 |
铬钼合金钢 | ASTM A182 F11/F22 | 高温高压、抗氢腐蚀工况 |
每件管件都需要按照标准进行标记，通常遵循MSS SP-25标准的通用原则。标记内容包括：
制造商名称或商标
材料牌号（如ASTM A105）
管件名称
管件类型（承插焊 SW 或螺纹 THD）
公称尺寸（如NPS 1/2）
压力等级（如Class 3000）
标准号（ASME B16.11）
炉号（用于材料追溯）

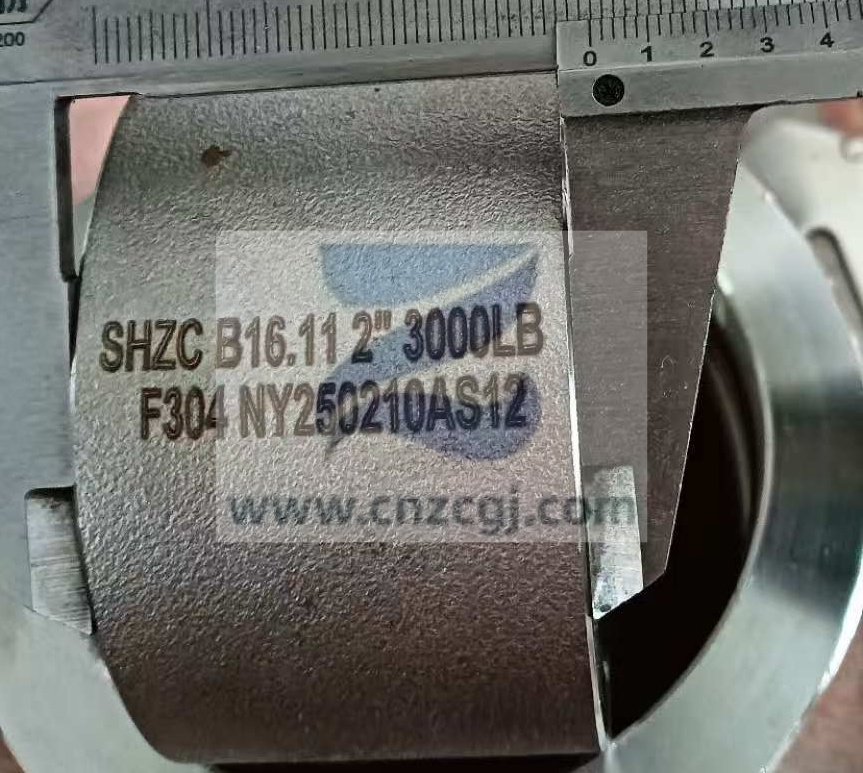

示例：SHZC B16.11 2" 3000LB F304 NY250210AS12。
ASME B16.11 适用于承插焊和螺纹连接的锻钢制管件。其标记规则有明确定义，并基于 MSS SP-25。
ASME B16.5是美国机械工程师学会（ASME）发布的一项关键标准，全称为《管法兰和法兰管件》（PipeFlanges and Flanged Fittings）。它规定了工业管道系统中钢制法兰及法兰管件的压力-温度额定值、材料、尺寸、公差、标记与测试要求，是石油、化工、电力等领域确保法兰连接标准化、安全性和互换性的核心依据。该标准主要适用于公称管径NPS 1/2 至 NPS 24的管法兰和法兰管件。
ASME B16.5将法兰分为多个压力等级，这些等级表示法兰在特定温度下可承受的压力。标准包含以下七个压力等级：
压力等级 | 100°F (38°C) 时的压力 (psi) | 典型应用 |
150级 | 285 psi | |
300级 | 740 psi | |
400级 | 990 psi | 中高压工业应用 |
600级 | 1,480 psi | |
900级 | 2,220 psi | |
1500级 | 3,705 psi | |
2500级 | 6,175 psi |
关键原则：ASME B16.5采用压力-温度等级体系，即允许工作压力随温度升高而降低。对于中间温度的压力值，允许采用线性内插法计算。
ASME B16.5根据结构和连接方式，将法兰分为多种类型：
法兰类型 | 英文缩写 | 特点与适用工况 |
对焊法兰 | WN | |
平焊法兰 | SO | |
承插焊法兰 | SW | |
螺纹法兰 | THD | |
松套法兰 | LAPJ | |
盲板法兰 | BL |
密封面类型 | 英文缩写 | 说明 |
凸面 | RF | |
平面 | FF | |
环连接面 | RTJ |
标准不直接规定材料，而是要求法兰材料符合相应的ASTM/ASME材料规范，并对化学成分和力学性能提出具体要求。常用材料包括：
碳钢：ASTM A105（锻钢），是最常用的碳钢法兰材料
低温碳钢：ASTM A350
合金钢：ASTM A182（包含铬钼钢等）
不锈钢：ASTM A182（包含304/316等奥氏体不锈钢）
每件法兰都需要按照标准进行标记，通常遵循MSS SP-25标准的通用原则。标记内容包括：
制造商名称或商标
材料牌号（如ASTM A105）
公称尺寸（如NPS 4）
压力等级（如Class 300）
密封面类型（可选，但RTJ通常需标注）
标准号（ASME B16.5）
炉号（用于材料追溯）

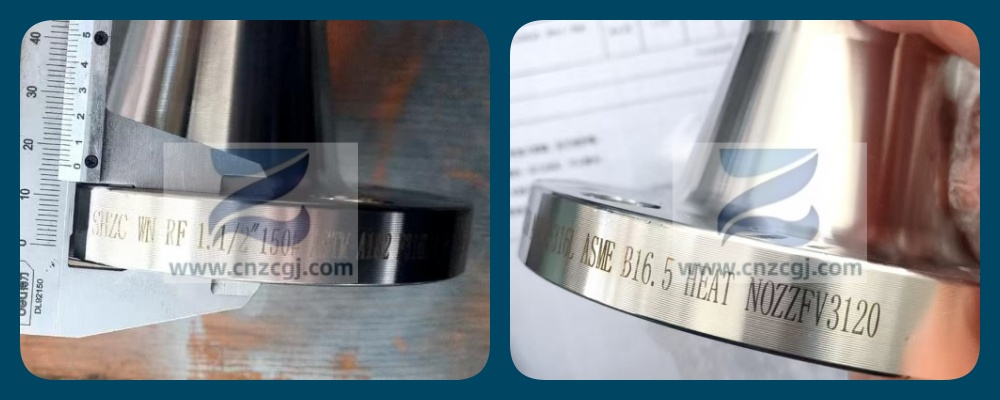

示例：SHZC WN RF 1-1/2" 150# ASTM A182 F316 ASME B16.5 HEAT NO. ZZFV3120。
ASME B16.5是ASME管道系列标准体系中的核心组成部分，与其他标准紧密关联：
ASME B36.10 / B36.19：这两个钢管尺寸标准为法兰连接的管道提供了基础尺寸，确保法兰内径与同尺寸管道匹配。
MSS SP-25：法兰标记所遵循的通用标准。
ASME B36.10和ASME B36.19是工业管道领域中两个基础且关键的尺寸标准，分别规定了碳钢/合金钢和不锈钢管道的标准尺寸。理解这两个标准的联系与区别，对于确保管道系统中不同材料管件的兼容性和正确选型至关重要。
这两个标准均由美国机械工程师学会（ASME）发布，为无缝和焊接的锻制钢管提供了标准化的尺寸规范，适用于高温或低温、高压或低压的工况。它们主要定义了钢管的公称管径、外径、壁厚和单位长度重量。简而言之，它们共同构成了工业钢管尺寸的通用语言。
尽管两者密不可分，但它们的适用对象和具体规定有明显差异。下表清晰地展示了这两个标准的核心区别：
标准 | ASME B36.10 | ASME B36.19 |
适用材料 | 碳钢、合金钢、低温钢 | |
常见材料标准 | ASTM A106, A53, A335,API 5L | |
尺寸范围 | ||
壁厚系列 | Sch 5, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS, XXS |
尽管壁厚规定不同，但这两个标准共享同一个外径尺寸表。这意味着，对于同一个公称管径，无论是碳钢管还是不锈钢管，其外径是完全相同的。
例如：一根NPS 6的碳钢管（遵循B36.10）和一根NPS 6的不锈钢管（遵循B36.19），它们的外径都是168.3毫米。
这个共通点至关重要，因为它保证了使用同一公称管径的钢管，可以搭配完全相同的法兰、管件和管卡，确保了管道系统的兼容性和互换性。
两者最核心的差异在于壁厚系列。不锈钢标准B36.19中的壁厚系列都带有一个 "S"后缀（如Sch 10S, 40S, 80S），以区别于B36.10的系列。
一个非常容易混淆的地方是：对于小尺寸管道，带"S"和不带"S"的相同系列号壁厚相同，但对于较大尺寸，两者会出现差异。
以最常用的Sch 40和Sch 40S为例：
NPS 10及以下：Sch 40 与 Sch 40S 的壁厚完全相同。
NPS 12及以上：两者开始出现差异。例如NPS 12的管子：
不锈钢管（B36.19）的Sch 40S壁厚为9.53毫米（一个固定值）。
在B36.10标准中，还保留了三个源于早期重量分类法的壁厚标记，它们在B36.19中并不适用：
STD (标准重量管)：在NPS 10及以下等同于Sch 40；在NPS 12及以上，壁厚固定为9.53mm。
XS (加厚管)：在NPS 8及以下等同于Sch 80；在NPS 8及以上，壁厚固定为12.70mm。
XXS (双倍加厚管)：没有对应的Sch号，壁厚因NPS而异。
总而言之，选择哪个标准完全取决于管道材料：
碳钢、合金钢管道 ➔ 选用 ASME B36.10
奥氏体不锈钢管道 ➔ 选用 ASME B36.19
ASME B36.10M（针对碳钢管）和 ASME B36.19M（针对不锈钢管）是尺寸标准。它们仅定义了外径、壁厚、公差、长度和坡口要求。这两个标准本身并不包含任何标记要求。
钢管的标记必须遵循适用的材料规范，例如：
碳钢：ASTM A53, ASTM A106, API 5L
不锈钢：ASTM A312, ASTM A213
标记内容：
制造商的标识或商标（可选）
产品名称
管子类型（无缝或焊接）
尺寸
长度
材料牌号
标准
炉号

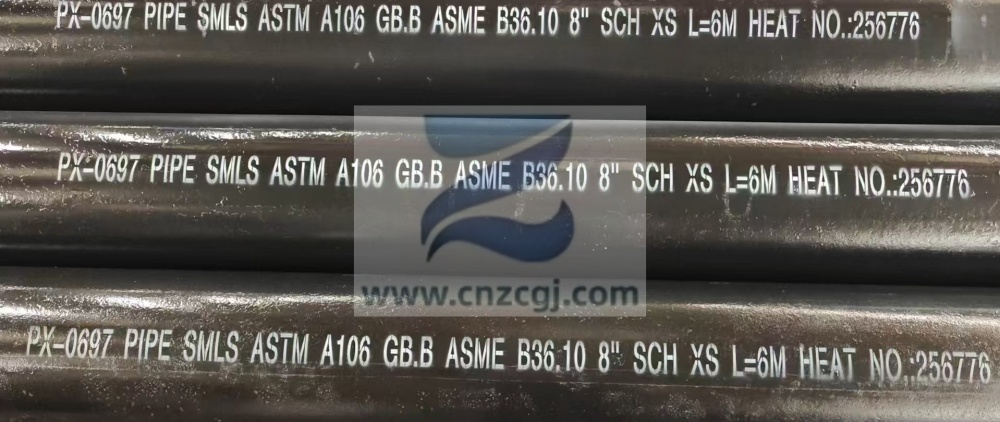

[例如：PX-0697 PIPE SMLS ASTM A106 GR.B ASME B36.10 8" SCH XS L=6M HEAT NO. 256776]
了解 ASME B16 和 B36 系列产品的标记要求，有助于确保正确的材料选择、质量控制和现场合规性。
ASME B36.10/B36.19 管道：无标记要求 —— 遵循材料标准。
ASME B16.5 法兰、B16.9 对焊管件、B16.11 锻钢制管件：遵循其自身标准及 MSS SP-25。
正确的标记可提高可追溯性，减少安装错误，并有助于工业管道系统的长期可靠性。
简而言之，我们通常遵循以下公式：
制造商标记 + 品名 + 类型 + 尺寸 + 材质 + 标准 + 炉号
当产品标记范围有限时，部分标记内容可以省略。但以下 4 项内容在任何时候都不可省略。
强制内容：类型 + 尺寸 + 材质 + 炉号
也可根据客户的特殊需求，采用定制标记。
