MSS SP-97 承插焊、螺纹和对焊端的整体加强式管座标准介绍

浏览数量: 1038     作者: 本站编辑     发布时间: 2023-01-01      来源: 本站

MSS SP-97 支管座是最常见的分支连接件,它端部制成坡口,与直管对焊连接,因而被认为是一个对焊管件。对焊支管座的设计使应力集中最小化,提供了整体补强。对焊支管座有STD、XS和Sch160三个压力等级,生产标准主要有MSS SP-97, GB/T 19326两个标准。

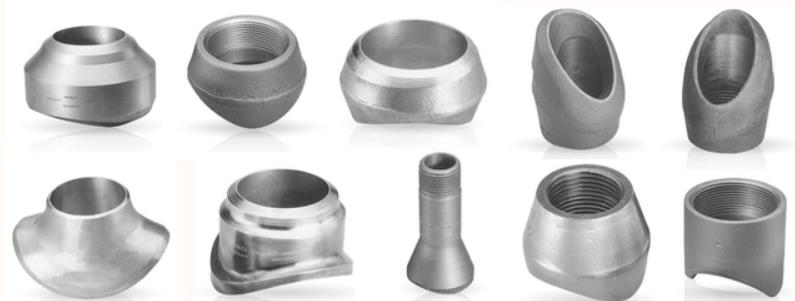

锻制支管座也叫支管台,是用于支管连接的补强型管件,代替传统使用的异径三通、补强板、加强管段等支管连接型式,尤其在高压、高温、大口径、厚壁管道中使用日益广泛,取代了传统的支管连接方法。 支管座本体采用优质锻件,所用材料与链接的管道材料相同。支管与主管均采用焊接,支管座与支管或其他管(如短管、丝堵等)、仪表、阀门的连接有对焊、承插焊、螺纹等多种型式。支管座分为:对焊支管座承插支管座螺纹支管座45°支管座加长支管座等多种产品类型。

888

MSS SP-97 支管座涵盖90度整体加强锻造支管出口配件(焊接和螺纹)的尺寸、表面处理、公差、测试方法和程序、标记、材料等级和最低抗拉强度要求。使用支管配件产生的连接符合ASMEB31.1B31和ASME B31.3电力和工艺管道规范。出口配件的端部类型应符合ASME B16.9(对焊端)或ASME B16.11(承插焊接和螺纹端)的要求。

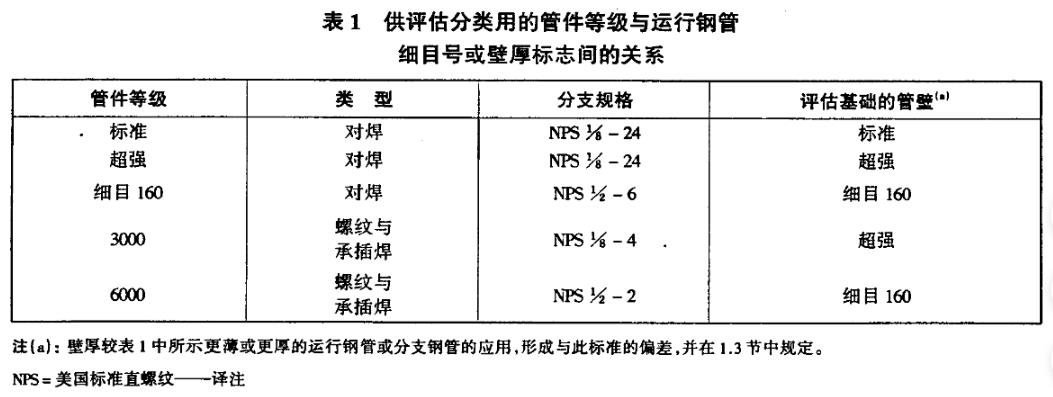

MSS SP-97 支管座标准应按照对于管件结构材料的适用管道规则或规程提供的要求,限制设计温度和其他运行条件。在这些限制中,管件的最大允许压力应为按同样材料的直型无缝钢管计算的压力(如在相应材料技术规范中的组成与机械性能的比较所示)。在这类计算中采用的壁厚应为 B3610 中的表中所列对应于按适用制造公差和其他公差(如螺纹公差)制造的钢管的规格和适用细目。任何腐蚀公差和由于温度或其他结构引起的允许应力的任何变化,应同样适用于钢管与管件为做分类,对应管件每一级别的钢管壁厚示于表 1。

1123
