5D碳钢弯管(BEND)订单

浏览数量: 7     作者: Chaos     发布时间: 2024-04-03      来源: 本站

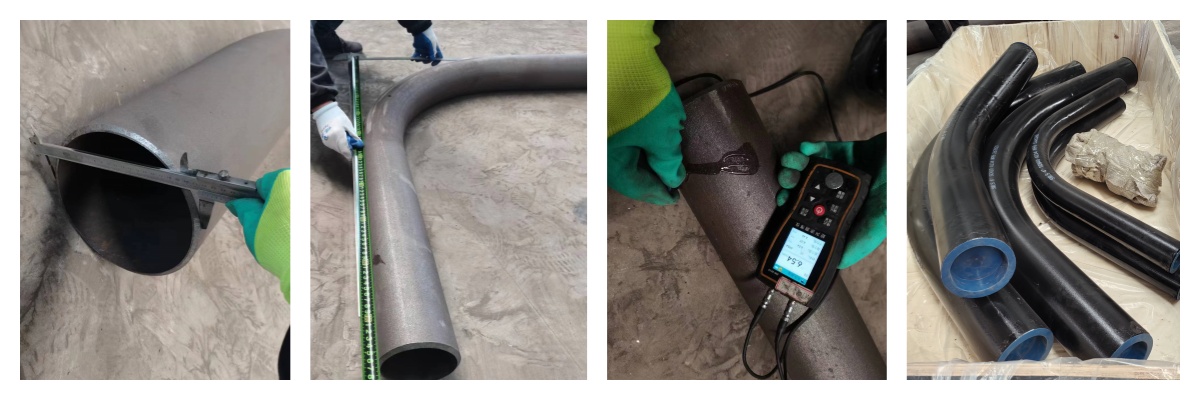

           新加坡老客户从我们公司订购了一批5D碳钢弯管,产品要求弯曲角度为90度,外径尺寸为8英寸(219.1mm),壁厚为SCH30(7.04mm),两端各需长度为500mm的直管段。客户对这个订单要求十分严格,和我们确认了很多技术细节和检测要求,材料标准要求按照ASTM A106B,生产标准按照ASME B16.9。我们逐一满足了客户的要求,终于顺利取得了这个订单,并且如期给客户交货。

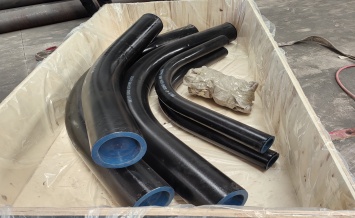

           90度5D碳钢弯管

           5D碳钢弯管是一种重要的管道连接件,其弯曲半径为管道直径的5倍。其用途类似于弯头,也是起到改变管道方向的管件。弯管的弯曲半径≥3D,且两端各带一定长度的直管段,其弯曲角度一般在大于0°,小于90°,之间以3°为阶梯分布。弯管可以按客户要求制作3D, 4D, 5D, 6D, 7D, 8D, 9D, 10D等弯曲半径。弯管两端直管段长度一般在300 - 1500mm,可以按照客户要求进行生产。

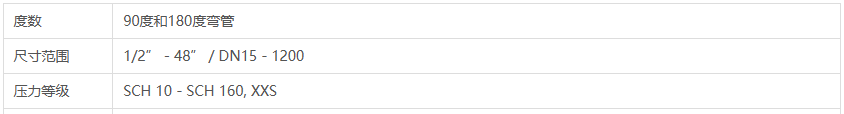

           90度5D弯管的尺寸参数

           90度5D弯管就是指弯管弯曲角度为90度,弯曲半径弯管外径的5倍的弯管。例如,这个订单客户要求外径8英寸的5D弯管,其弯曲半径=5X8”=40”。

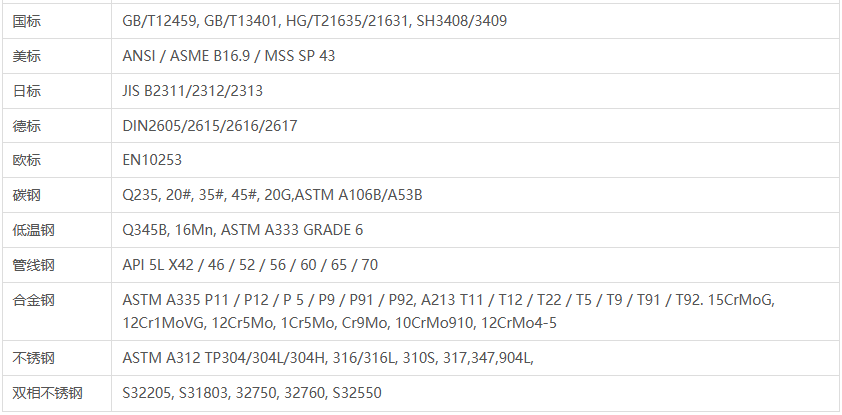

          5D弯管的生产范围

         上海著诚管件制造有限公司作为一家多年从事的管道和管件生产和销售的供应商,我们可以提供以下标准和材料等级的5D弯管。

           3D和5D 弯管的区别

           3D和5D弯管的主要区别在于它们的弯曲半径不同。这里的“D”代表管道的外径。

           1、弯曲半径

           5D碳钢弯管的弯曲半径是管道外径的5倍。

           3D碳钢弯管的弯曲半径则是管道外径的3倍。

           2、流体流动特性

           由于5D弯管的弯曲半径较大,流体在通过时遇到的阻力相对较小,流动更加顺畅。

           3D弯管的弯曲半径较小,流体在通过时可能会遇到较大的阻力,特别是在高流速或高粘度流体的情况下。

           3、应用场景

          5D碳钢弯管通常用于需要较高流体流动效率和较低压力损失的场景,尤其是在高压或高流速的管道系统中。

          3D碳钢弯管则可能更适用于空间受限或需要更紧凑安装的场合,尽管它们可能在流体流动或结构强度方面有一些局限。

          5D弯管的应用

          5D弯管主要适用于石油化工、医药卫生、电力、航天、军工、消防、冶金、造船、燃气、核电、及环境保护等要求承受压力高的高压管道、尺寸要求精密的设备及其他各种高压领域。
