JIS B2220 日标法兰订单

浏览数量： 7 作者：本站编辑发布时间： 2025-10-28 来源：本站

["wechat","weibo","qzone","douban","email"]

作为专业的法兰产品供应商，客户的长期信任是产品品质与服务实力的见证。今年 9 月底，我们顺利收到来自新加坡老客户的 JIS B2220 日标法兰订单,基于多年合作积累的信赖基础，加之日标法兰始终是我们的重点产品，从订单确认到生产交付，整个操作流程高效顺畅，尽显专业底气。

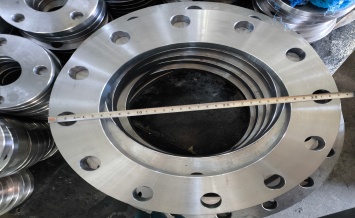

此次订单产品全部是JIS B2220日标碳钢板式法兰（SOP），相比对焊法兰（WN）、承插焊法兰（SW）等类型，其优势显著：一方面，工艺流程简化，省略颈部锻造与螺纹加工，在确保符合标准的同时降低生产成本，价格竞争力突出；另一方面，板式法兰适配中低压管道，符合普通工业管道需求，既保障密封与稳定，又规避选型浪费。

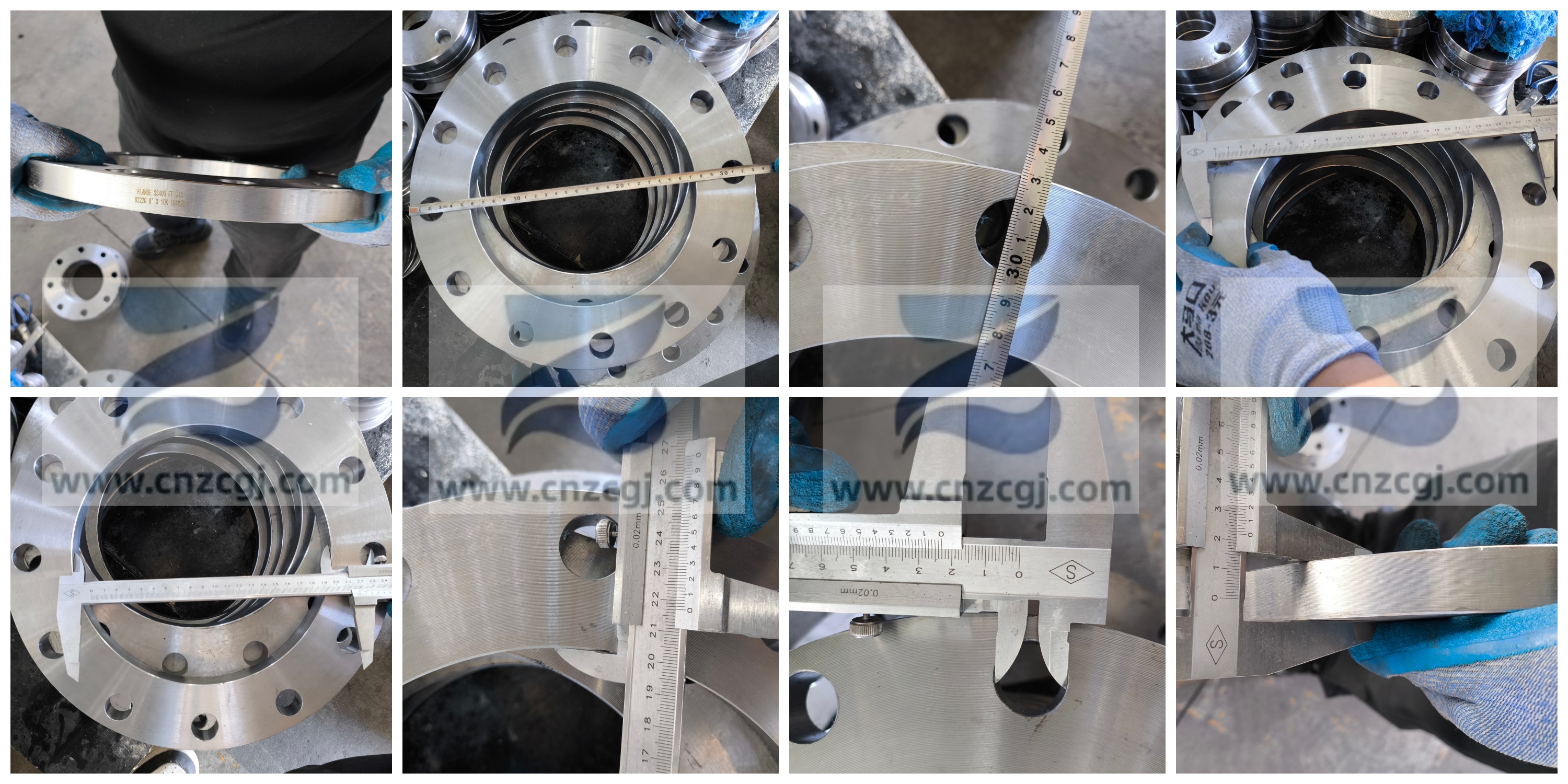

对我们而言，客户的信任不仅是合作的基石，更是品质把控的动力。为确保产品符合标准要求，发货前，质检部同事按照标准要求，从法兰的尺寸参数（如公称通径、螺栓孔中心圆直径、法兰厚度等），到材质性能（客户指定的碳素钢材质，需通过拉伸、硬度等检测）是否达标，再到密封面平整度、表面光洁度等细节是否满足安装密封需求，每一项指标均由专业质检团队逐一核查，确保出厂产品符合标准。

inspection of sop jis 2220b flange

考虑到此次订单需跨国运输至新加坡，为避免货物在装卸、运输途中因碰撞、潮湿等因素受损，我们采用了定制木箱包装，有效保证了运输途中的产品安全。

采购清单

ITEM	DESCRIPTION	QTY	UNIT
45	FLANGE M/S FF JIS B2220 3/4" X 5K .C/W MILL CERT	42	PC
46	FLANGE M/S FF JIS B2220 1" X 5K .C/W MILL CERT	36	PC
47	FLANGE M/S FF JIS B2220 1 1/4" X 5K .C/W MILL CERT	180	PC
48	FLANGE M/S FF JIS B2220 1 1/2" X 5K .C/W MILL CERT	214	PC
49	FLANGE M/S FF JIS B2220 2" X 5K .C/W MILL CERT	608	PC
50	FLANGE M/S FF JIS B2220 2 1/2" X 5K .C/W MILL CERT	168	PC
51	FLANGE M/S FF JIS B2220 3" X 5K .C/W MILL CERT	410	PC
52	FLANGE M/S FF JIS B2220 4" X 5K .C/W MILL CERT	118	PC
53	FLANGE M/S FF JIS B2220 5" X 5K .C/W MILL CERT	68	PC
54	FLANGE M/S FF JIS B2220 6" X 5K .C/W MILL CERT	52	PC
55	FLANGE M/S FF JIS B2220 8" X 5K .C/W MILL CERT	90	PC
56	FLANGE M/S FF JIS B2220 10" X 5K .C/W MILL CERT	4	PC
57	FLANGE M/S FF JIS B2220 12" X 5K .C/W MILL CERT	64	PC
TOTAL		2054	PCS

在工业管道系统中，法兰作为关键连接部件，其质量与性能直接影响整个系统的安全性和稳定性。JIS B2220 日标法兰凭借严格的标准规范、多样的种类选择和可靠的性能，在全球工业领域广泛应用。本文将从标准介绍、种类、密封面、材质、尺寸参数、重量及与 ASME 标准的对比等方面，全方位解读 JIS B2220 日标法兰。

一、JIS B2220 标准介绍

JIS B2220 是日本工业标准（JIS）中针对钢制管法兰的重要规范，主要规定了钢制管法兰的结构形式、尺寸、技术要求、检验方法和标记等内容，适用于公称压力 5K 至 63K、公称通径 10A 至 1500A 的工业管道系统。该标准注重细节把控，确保法兰在高温、高压等复杂工况下仍能保持良好的密封性和结构强度，为工业生产的安全稳定提供有力保障。

在相关标准引用文件方面，JIS B2220 紧密关联多个日本工业标准，例如JIS G3101（一般结构用轧制钢材），规定了法兰常用基材的性能要求；JIS G3201（一般用途碳钢锻件），为法兰配套管道材料提供参考；JIS B0203（管螺纹），明确了法兰连接中螺纹的规格标准；还有JIS Z2241（金属材料拉伸试验方法），用于法兰材质的性能检测，确保每一个 JIS B2220 日标法兰都符合严格的质量标准。

二、JIS B2220 日标法兰的种类

JIS B2220 日标法兰根据连接方式和结构特点，可分为多种类型，以满足不同工业场景的需求：

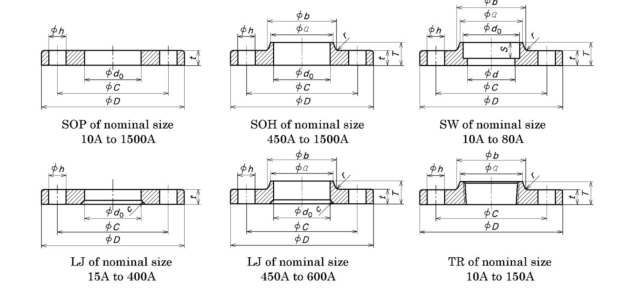

法兰分类		英文简称	图纸
焊接法兰	板式法兰 Slipon welding flange (plate flange)	SOP
	带径平焊法兰 Slip-on welding flange (hubbed flange)	SOH
	承插法兰 Socket welding flange	SW
	对焊法兰 Welding neck flange	WN
松套法兰 Lap joint flange		LJ
螺纹法兰 Threaded flange		TR
整体法兰 Integral flange		IT
盲板法兰 Blank flange		BL

1.板式平焊法兰（SOP）：结构简单，成本较低，通过角焊缝与管道连接，适用于压力较低、对密封性要求不高的场合。

2.带颈平焊法兰（SOH）：带有短颈，增强了法兰的刚度和承载能力，焊接时法兰颈部与管道的对接更易保证同轴度。

3.承插焊法兰（SW）：适用于公称通径较小的管道，将管道插入法兰承口后进行焊接，密封性能较好，常用于仪表管道、小口径高压管道等。

4.带颈对焊法兰（WN）：颈部较长，与管道采用对焊连接，焊接质量高，能承受较高的压力和温度，广泛应用于高压、高温的工业管道。

5.松套法兰(LJ)：法兰环可活动，与翻边或焊环配合使用，便于安装对齐。

6.螺纹法兰（TH）：通过螺纹与管道连接，无需焊接，安装便捷，适用于不允许焊接或焊接难度较大的场合，如易燃易爆介质管道、不锈钢管道等，但不适用于高压工况。

7.整体法兰(IT)：与设备、阀门或管件铸/锻造成一体的法兰。

8.盲板法兰(BL)：用于封闭管道末端或预留口，没有中心孔。

日标法兰的密封面分类

密封面是法兰实现密封的关键部位，JIS B2220 日标法兰的密封面主要有以下几种类型：

密封面类型		名称		图纸
全平面 Full face		FF
突面 Raised face		RF
凸凹面 Male-female face	凸面 Male seat	MF	MF-M
	凹面 Female seat		MF-F
榫槽面 Tongue and groove	榫面 Tongue seat	TG	TG-T
	槽面 Groove seat		TG-G

1.全平面（FF）：密封面为完整的平面，结构简单，加工方便，但密封性能相对较差，适用于低压、低温、介质无毒且对密封性要求不高的场合，如低压空气管道。

2.突面（RF）：密封面高出法兰密封面基准面一定高度，与垫片接触面积适中，密封性能优于全平面，是应用最广泛的密封面类型，适用于中低压、中低温的大多数工业管道，如化工原料输送管道、蒸汽管道等。

3.凹凸面（MFM）：由凸面法兰和凹面法兰配对使用，垫片放置在凹面内，能有效防止垫片被挤出，密封性能良好，适用于中高压工况，如高压液压管道、 refrigerant 管道等。

4.榫槽面（TG）：由榫面法兰和槽面法兰配对，垫片嵌入槽内，定位准确，密封可靠性高，能承受较高的压力和温度，适用于高压、高温及易燃易爆、有毒介质的管道，如石油化工领域的高压工艺管道。

三、JIS相关材质介绍

JIS B2220 日标法兰的材质选择需根据使用工况（压力、温度、介质特性等）确定，常见材质主要有：

1.碳素钢：如 SS400、S35C 等，具有良好的强度和韧性，成本较低，适用于中低压、中低温的非腐蚀性介质管道，如蒸汽管道、水管道、空气管道等，是工业中应用最广泛的法兰材质之一。

2.合金钢：包括铬钼钢（如 SFVAF1、SFVAF11A）、铬镍钢等，具有优异的高温强度和耐腐蚀性，适用于高温、高压及腐蚀性较弱的介质管道，如电站锅炉管道、高温热油管道等。

3.不锈钢：如 SUS F304、SUS F316、SUS F316L 等，具有良好的耐腐蚀性，能抵抗多种酸碱介质的侵蚀，适用于腐蚀性介质管道，如化工行业的酸碱溶液输送管道、食品医药行业的卫生级管道等，其中 SUS316L 因含钼元素，耐晶间腐蚀性能更优。

JIS 材质分类

材质分类	轧制钢		锻制件		铸件		材料组号
材质分类	标准号	材料牌号	标准号	材料牌号	标准号	材料牌号	材料组号
碳钢	JIS G 3101 JISG 4051	SS 400 a) S20C b）	JIS G 3201 JIS G 3202 JIS G 4051	SF 390A a) SFVC1 S20C b)	JIS G 5101 JIS G5151	SC 410 SCPH1	001
	JIS G4051	S25C b)	JIS G 3201 JIS G 4051	SF 440A a) S25C b）	JIS G 5101	SC 480	002
	一	一	JIS G3202	SFVC 2A	JIS G5151	SCPH 2	003a
低合金钢	一	一	JIS G 3203	SFVAF1	JIS G 5151	SCPH 11	013a
低合金钢	一	一	JIS G 3203	SFVAF11A	JIS G 5151	SCPH21	015a
不锈钢	JIS G 4304 JIS G 4305	SUS 304 SUS 304	JIS G 3214	SUS F304	JIS G5121	SCS 13A	021a
	一	一	一	一	JIS G 5121	SCS 19A	021b
	JIS G 4304 JIS G 4305	SUS 316 SUS 316	JIS G 3214	SUS F316	JISG 5121	SCS 14A	022a
	一	一	一	一	JIS G5121	SCS 16A	022b
	JIS G 4304 JIS G 4305	SUS 304L SUS 304L	JISG 3214	SUS F304L	一	一	023a
	JIS G 4304 JIS G 4305	SUS 316L SUS 316L	JIS G 3214	SUS F316L	一	一	023b

四、日标法兰的尺寸参数与重量表

JIS B2220 日标法兰的尺寸参数规范，主要包括公称通径（DN，单位：A）、公称压力（PN，单位：K）、法兰外径、螺栓孔中心圆直径、螺栓孔数量及孔径、法兰厚度、颈部尺寸（针对带颈法兰）等。不同公称压力和公称通径的法兰，尺寸参数均有明确规定，确保法兰与管道、阀门等部件的配套适用。

JIS B2220 5K 法兰尺寸参数表

Nominal size A	Joined dimension					Inside diameter				Depth of socket S	Nominal designation of thread	Raised face
	Outside diameter of flange D	Diameter of bolt hole centre circle C	Diameter of bolt hole h	Number of bolts	Nominal tion of thread of bolt	d 0	d 0	d a)	(Informative) d	Depth of socket S	Nominal designation of thread	Diameter g	Height f
	SOP,SOH,SW,LJ,TR,WN,IT,BL					SOP SOH, SW	LJ	SW, WN	IT	SW	TR	WN,IT
10 15 20	75 80 85	55 60 65	12 12 12	4 4 4	M10 M10 M10	17.8 22.2 27.7	一 23.4 28.9	12.7 16.1 21.6	10 15 20	10 10 13	Rc 3/8 Rc 1-1/2 Rc 3/4	39 44 49	1 1 1
25 32 40	95 115 120	75 90 95	12 15 15	4 4 4	M10 M12 M12	34.5 43.2 49.1	35.6 44.3 50.4	27.6 35.7 41.6	25 32 40	13 13 13	Rc 1 Rc 11/4 Rc 11/2	59 70 75	1 2 2
50 65 80	130 155 180	105 130 145	15 15 19	4 4 4	M12 M12 M16	61.1 77.1 90.0	62.7 78.7 91.6	52.9 67.9 80.7	50 65 80	16 16 16	Rc 2 Rc 21/2 Rc 3	85 110 121	2 2 2
90 100 125	190 200 235	155 165 200	19 19 19	4 8 8	M16 M16 M16	102.6 115.4 141.2	104.1 116.9 143.0	93.2 105.3 130.8	90 100 125	一一一	一 Rc 4 Rc 5	131 141 176	2 2 2
150 175 200	265 300 320	230 260 280	19 23 23	8 8 8	M16 M20 M20	166.6 192.1 218.0	168.4 一 219.5	155.2 180.1 204.7	150 175 200	一一一	Rc 6 一一	206 232 252	2 2 2
225 250 300	345 385 430	305 345 390	23 23 23	12 12 12	M20 M20 M20	243.7 269.5 321.0	一 271.7 322.8	229.4 254.2 304.7	225 250 300	一一一	一一一	277 317 360	2 2 3
350 400 450	480 540 605	435 495 555	25 25 25	12 16 16	M22 M22 M22	358.1 409 460	360.2 411.2 462.3	339.8 390.6 441.4	340 400 450	一一一	一一一	403 463 523	3 3 3
500 550 600	655 720 770	605 665 715	25 27 27	20 20 20	M22 M24 M24	511 562 613	514.4 565.2 616.0	492.2 543.0 593.8	500 550 600	一一一	一一一	573 630 680	3 3 3
650 700 750	825 875 945	770 820 880	27 27 33	24 24 24	M24 M24 M30	664 715 766	一一一	644.6 695.4 746.2	650 700 750	一一一	一一一	735 785 840	3 3 3
800 850 900	995 1045 1095	930 980 1030	33 33 33	24 24 24	M30 M30 M30	817 868 919	一一一	797.0 847.8 898.6	800 850 900	一一一	一一一	890 940 990	3 3 3
1000 1100 1200	1195 1305 1420	1130 1240 1350	33 33 33	28 28 32	M30 M30 M30	1021 1122 1224	一一一	1000.2 1098.6 1200.2	1000 1100 1200	一一一	一一一	1090 1200 1305	3 3 3
1350 1500	1575 1730	1505 1660	33 33	32 36	M30 M30	1376 1529	一一	1346.2 1498.6	1350 1500	一一	一一	1460 1615	3 3

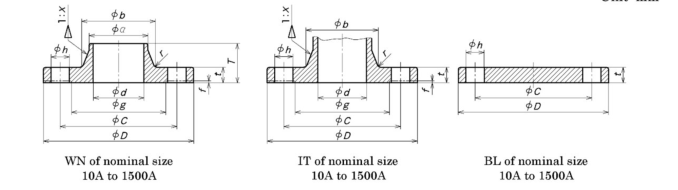

JIS B2220 Flange Dimension2

Nominal size A	Thickness of flange		Diameter of hub Small diameter side		Diameter of hub Large diameter side		Taper of hub		Total length of flange		Chamfering e) c	Radius of fillet		Alternative dimensions of WN①
	Thickness of flange		Diameter of hub Small diameter side		Diameter of hub Large diameter side		Taper of hub		Total length of flange			Radius of fillet		Thickness of flange t	Taper of hub x
	t	t	a	a	b	b b)	x	Min. x	T	T		r	r b)	Thickness of flange t	Taper of hub x
	Except for BL	BL	SOH, SW, LJ, TR	WN	SOH, SW, LJ, TR	WN, IT	WN	IT	SOH, SW, LJ,TR	WN	LJ	SOH,SW, LJ,TR	WN, IT	WN
10 15 20	9 9 10	9 9 10	23 27 33	17.3 21.7 27.2	26 30 36	26 31 38	1.25 1.25 1.25	1.25 1.25 1.25	13 13 15	24 25 28	33	44	4 4 4	一一一	一一一
25 32 40	10 12 12	10 12 12	41 50 56	34.0 42.7 48.6	44 53 60	46 55 62	1.25 1.25 1.25	1.25 1.25 1.25	17 19 20	30 33 34	3 4 4	4 4 4	4 4 4	一一一	一一一
50 65 80	14 14 14	14 14 14	69 86 99	60.5 76.3 89.1	73 91 105	73 91 105	1.25 1.25 1.25	1.25 1.25 1.25	24 27 30	36 39 41	4 5 5	4 4 4	4 4 4	一一一	一一一
90 100 125	14 16 16	14 16 16	一 127 154	101.6 114.3 139.8	一 130 161	117 128 156	1.25 1.25 1.25	1.25 1.25 1.25	一 36 40	41 41 43	5 5 6	一 4 4	4 4 4	一一一	一一一
150 175 200	18 18 20	18 18 20	182 一一	165.2 190.7 216.3	189 一一	184 209 235	1.25 1.25 1.25	1.25 1.25 1.25	40 一一	49 49 53	6 一 6	4 一一	4 4 4	一一一	一一一
225 250 300	20 22 22	20 22 22	一一一	241.8 267.4 318.5	一一一	261 290 342	1.25 1.25 1.25	1.25 1.25 1.25	一一一	54 61 62	一 6 9	一一一	4 4 4	一一一	一一一
350 400 450	24 24 24	24 24 24	一一 495	355.6 406.4 457.2	一一 500	385 438 491	1.25 1.25 1.25	1.25 1.25 1.25	一一 40	73 76 79	9 9 9	一一 5	4 4 5	一一一	一一一
500 550 600	24 26 26	24 26 26	546 597 648	508.0 558.8 609.6	552 603 654	541 593 643	1.25 1.25 1.25	1.25 1.25 1.25	40 42 44	79 81 81	9 9 9	5 5 5	5 5 5	一一一	一一一
650 700 750	26 26 28	28 30 32	702 751 802	660.4 711.2 762.0	708 758 810	698 748 802	1.25 1.5 1.5	1.25 1.5 1.5	48 48 52	85 94 100	一一一	5 5 5	5 5 5	一 36 38	一 1.25 1.25
800 850 900	28 28 30	34 36 36	854 904 956	812.8 863.6 914.4	862 912 964	852 902 952	1.5 1.75 1.75	1.5 1.75 1.75	52 54 56	100 108 108	一一一	5 5 5	5 5 5	38 38 40	1.25 1.5 1.5
1000 1100 1200	32 32 34	40 44 48	1058 1158 1260	1016.0 1117.6 1219.2	1066 1170 1272	1052 1162 1272	2 2 2	2 2 2	60 71 77	116 136 155	一一一	5 7 7	5 8 8	50 56 62	1.5 1.5 1.5
1350 1500	34 36	54 58	1414 1568	1371.6 1524.0	1426 1580	1427 1582	2 2	2 2	80 86	164 172	一一	7 7	8 10	62 66	1.5 1.5

重量表

法兰重量与材质、尺寸参数密切相关，以下为部分常见规格 JIS B2220 日标法兰（碳素钢材质）的参考重量（单位：kg）：

5K\10K 参考重量

Nominal size A	Nominal pressure
	5K								10K								10K light type
	SOP	SOH	SW	LJ	TR	W	N H	BL	SOP	SOH	SW	LJ	TR	W	N H	BL	SOP	SOH
10 15 20	0.26 0.30 0.36	一一一	0.27 0.31 0.38	一 0.29 0.36	0.28 0.31 0.39	0.30 0.35 0.44	一一一	0.28 0.32 0.41	0.51 0.56 0.72	一一一	0.52 0.58 0.75	一 0.56 0.71	0.52 0.58 0.75	0.55 0.63 0.80	一一一	0.53 0.60 0.79	0.42 0.45 0.54	一一一
25 32 40	0.45 0.77 0.82	一一一	0.48 0.83 0.90	0.44 0.76 0.80	0.50 0.84 0.91	0.56 0.94 1.03	一一一	0.52 0.91 1.00	1.12 1.47 1.55	一一一	1.16 1.53 1.65	1.11 1.45 1.53	1.17 1.54 1.65	1.26 1.67 1.78	一一一	1.22 1.66 1.79	1.00 1.14 1.20	一一一
50 65 80	1.06 1.48 1.97	一一一	1.19 1.72 2.34	1.03 1.44 1.92	1.20 1.74 2.35	1.33 1.92 2.53	一一一	1.38 2.00 2.67	1.86 2.58 2.58	一一一	1.97 2.77 2.89	1.83 2.53 2.52	1.99 2.79 2.90	2.18 3.07 3.17	一一一	2.23 3.24 3.48	1.68 2.05 2.10	一一一
90 100 125	2.08 2.35 3.20	一一一	一一一	2.02 2.28 3.08	一 2.99 4.29	2.70 3.04 4.17	一一一	2.99 3.66 5.16	2.73 3.10 4.73	一一一	一一一	2.66 3.02 4.60	一 3.70 5.70	3.40 3.89 5.77	一一一	3.90 4.57 7.18	2.21 2.86 4.40	一一一
150 175 200	4.39 5.42 6.24	一一一	一一一	4.25 一 6.06	5.74 一一	5.87 7.16 8.50	一一一	7.47 9.52 12.1	6.30 6.75 7.46	一一一	一一一	6.14 一 7.28	7.48 一一	7.86 8.70 10.1	一一一	10.1 11.8 13.9	5.30 6.39 7.04	一一一
225 250 300	6.57 9.39 10.2	一一一	一一一	一 9.11 9.76	一一一	9.30 13.2 15.1	一一一	13.9 19.2 24.2	7.70 11.8 12.6	一 12.7 13.8	一一一	一 12.3 13.2	一一一	10.6 16.0 18.1	一一一	15.8 22.6 27.8	7.35 11.1 12.0	一一一
350 400 450	14.0 16.9 21.4	一一 24.9	一一一	13.4 16.2 23.9	一一一	21.6 26.2 32.7	一一一	33.0 41.7 52.7	16.3 23.2 29.3	18.2 25.8 33.4	一一一	17.4 24.8 32.3	一一一	24.8 34.2 42.7	一一一	36.9 52.1 68.4	14.2 一一	一 22.1 一
500 550 600	23.0 30.1 32.5	27.0 34.5 37.8	一一一	25.6 33.0 36.2	一一一	35.4 44.4 47.8	一一一	61.6 80.8 92.7	33.3 42.9 45.4	38.0 49.4 52.6	一一一	36.4 47.7 50.8	一一一	50.3 64.4 69.1	60.4 76.7 82.1	81.6 112 134	一一一	一一一
650 700 750	35.6 38.0 48.4	43.2 45.8 57.7	一一一	一一一	一一一	54.3 60.6 75.4	一 74.0 91.1	114 138 171	51.8 59.0 72.8	60.2 70.2 86.5	一一一	一一一	一一一	78.7 94.5 114	92.6 129 158	161 196 248	一一一	一一一
800 850 900	51.2 53.9 60.7	61.3 65.3 73.1	一一一	一一一	一一一	79.5 87.0 95.2	96.3 105 114	202 237 260	76.0 80.1 88.9	92.0 98.7 110	一一一	一一一	一一一	120 126 138	166 175 190	286 330 377	一一一	一一一
1000 1100 1200	70.1 81.6 101	84.8 105 129	一一一	一一一	一一一	111 146 190	147 202 265	345 454 586	109 131 163	133 175 215	一一一	一一一	一一一	171 222 275	236 307 381	512 675 854	一一一	一一一
1350 1500	116 137	151 180	一一	一一	一一	240 284	324 385	814 1060	204 248	274 340	一一	一一	一一	368 459	496 624	1180 1590	一一	一一

10K/20K 参考重量

Nominal size A	Nominal pressure
	16K						20K
	SOH	SW	LJ	TR	WN	BL	SOH			SW	LJ	TR	WN	BL
	SOH	SW	LJ	TR	WN	BL	A	B	C	SW	LJ	TR	WN	BL
10	0.52	0.53	一	0.53	0.56	0.53	0.58	0.58	一	0.60	一	0.60	0.61	0.59
15	0.58	0.58	0.57	0.59	0.64	0.60	0.65	0.64	一	0.67	0.68	0.67	0.70	0.67
20	0.75	0.76	0.74	0.77	0.81	0.79	0.81	0.80	一	0.84	0.84	0.84	0.88	0.86
25	1.16	1.18	1.15	1.19	1.27	1.22	1.27	1.26	一	1.31	1.33	1.32	1.37	1.34
32	1.53	1.56	1.50	1.57	1.67	1.66	1.58	1.57	一	1.64	1.70	1.64	1.73	1.73
40	1.64	1.68	1.61	1.69	1.79	1.79	1.68	1.66	一	1.74	1.80	1.74	1.85	1.87
50	1.83	1.88	1.79	1.90	2.05	2.09	1.89	1.86	一	1.96	2.00	1.97	2.12	2.20
65	2.58	2.68	2.51	2.71	3.00	3.08	2.73	一	2.81	2.92	2.89	2.91	3.1	3.24
80	3.61	3.76	3.53	3.81	4.16	4.41	3.85	一	3.95	4.13	4.04	4.08	4.30	4.63
90	3.89	一	3.80	一	4.53	4.92	4.47	一	4.59	一	4.67	一	5.08	5.67
100	4.87	一	4.76	5.18	5.76	6.29	5.03	一	5.18	一	5.24	5.35	5.95	6.61
125	7.09	一	6.92	7.76	8.39	9.21	7.94	一	8.15	一	8.24	8.44	9.31	10.5
150	9.57	一	9.35	10.2	11.5	12.7	10.4	一	10.7	一	10.8	11.1	12.6	14.4
200	12.0	一	11.8	一	15.3	18.4	13.1	一	13.6	一	13.6	一	16.6	20.8
250	20.1	一	19.6	一	24.8	30.4	23.1	一	23.8	一	23.7	一	28.3	36.2
300	24.3	一	23.6	一	31.3	40.5	27.2	一	28.1	一	28.1	一	34.9	47.4
350	34.4	一	33.5	一	45.7	57.5	38.4	一	39.5	一	39.7	一	50.2	66.1
400	47.4	一	46.3	一	63.6	81.7	53.9	一	55.5	一	55.6	一	71.7	97.0
450	61.8	一	60.5	一	82.8	107	71.0	一	72.9	一	73.1	一	92.8	126
500	73.7	一	71.7	一	96.3	132	84.6	一	86.7	一	86.5	一	108	155
550	87.9	一	85.8	一	116	163	102	一	104	一	104	一	128	190
600	98.4	一	96.1	一	130	192	115	一	117	一	117	一	144	223

30K/40K/63K参考重量

Nominal size A	Nominal pressure
	30K					40K		63K
	SOH			WN	BL	WN	BL	WN	BL
	A	B	C	WN	BL	WN	BL	WN	BL
10 15 20	1.00 1.24 1.36	1.00 1.22 1.34	一一一	一 1.33 1.45	1.00 1.25 1.38	一 1.47 1.61	一 1.40 1.54	一 1.89 2.51	一 1.78 2.41
25 32 40	1.77 2.17 2.82	1.75 2.15 2.79	一一一	1.92 2.39 3.09	1.84 2.32 3.00	2.14 2.60 3.41	2.03 2.54 3.29	2.98 3.65 5.54	2.83 3.60 5.30
50 65 80	2.89 4.88 5.70	2.86 一一	一 4.96 5.80	3.24 5.70 6.72	3.14 5.50 6.63	3.88 6.68 7.61	3.74 6.38 7.62	6.43 10.9 12.4	6.05 9.84 11.5
90 100 125	7.13 8.01 11.6	一一一	7.25 8.16 11.9	8.31 9.40 14.0	8.55 10.0 15.3	9.31 11.8 20.3	9.73 12.4 20.2	15.4 18.1 30.0	14.9 17.7 29.2
150 200 250	17.0 22.2 36.8	一一一	17.3 22.6 37.5	20.2 27.2 45.2	22.2 32.6 55.2	29.2 41.9 66.1	30.0 45.7 72.3	42.4 61.0 97.3	39.2 61.0 95.9
300 350 400	49.1 60.4 82.0	一一一	50.0 61.5 83.7	61.0 74.5 103	77.9 96.9 136	81.2 103 127	97.0 123 167	128 154 202	135 170 233

实际重量会因材质密度、加工精度等因素略有差异，具体以产品实际检测数据为准。

五、JIS 标准与 ASME 标准的联系与区别

1.联系

JIS 标准（日本工业标准）和 ASME 标准（美国机械工程师协会标准）均是全球工业领域认可度较高的标准体系，在法兰标准方面，两者都注重法兰的安全性、可靠性和互换性，核心技术要求（如材质性能、密封原理、检验方法等）存在一定共性，都为工业管道系统的标准化建设提供了重要支撑，且在国际贸易和跨国工程项目中，两者常被作为法兰质量评判的重要依据。

2.区别

适用区域与行业侧重：JIS 标准主要在日本及与日本有密切贸易往来的国家和地区广泛应用，在电子、汽车、精密制造等行业的管道系统中使用较多；ASME 标准则在北美地区占据主导地位，同时在全球石油、天然气、化工、电站等大型工业领域应用广泛。

公称压力与温度等级表示：JIS B2220 法兰的公称压力以 “K” 为单位（如 10K、20K），温度等级对应不同材质有明确规定；ASME 法兰的公称压力以 “Class” 为单位（如 150Class、300Class），温度 - 压力额定值表更为详细，能根据不同材质和温度精确确定法兰的承压范围。

尺寸差异：即使公称通径和公称压力相近，两者的法兰外径、螺栓孔中心圆直径、螺栓孔数量及孔径等尺寸参数也可能存在差异，尺寸的差异导致两者不能直接互换。

材质标准：JIS 法兰材质遵循日本工业标准（如 JIS G3101、JIS G3106），ASME 法兰材质则遵循 ASME 标准（如 ASME SA-105、ASME SA-350），虽然部分材质的化学成分和力学性能相近，但牌号和技术要求存在区别。

JIS B2220 日标法兰以其规范的标准、多样的类型、可靠的性能，在工业管道系统中发挥着重要作用。无论是低压的普通管道，还是高压高温的复杂工况，都能找到适配的 JIS B2220 日标法兰。在选择和应用时，需结合实际工况，充分考虑法兰的种类、密封面、材质和尺寸参数，并注意与其他标准法兰的差异，确保工业管道系统的安全高效运行。
