盲板法兰的使用

在现代工业复杂的管道系统中，盲板法兰作为不可或缺的核心部件，使用越来越普遍，其科学的设计、标准化的制造以及多样化的材质选择，使其在提高管道系统安全性和可维护性方面发挥了重要作用,广泛应用于石油、化工、电力、船舶等领域。

什么是盲板法兰？

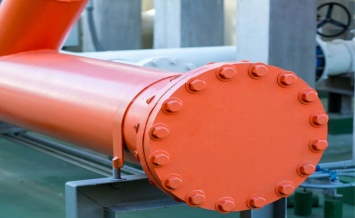

盲板法兰（Blind Flange）又称法兰盖或法兰盲板，是一种实心的法兰盘，与管道法兰配对使用时，通过螺栓连接将其安装在管道末端或特定位置，以实现管道的完全封堵或隔离。其原理在于利用密封垫片在螺栓紧固压力下产生的弹性变形，填充法兰密封面的微小间隙，形成严密的密封层，阻止介质的流通，从而达到截断管道、隔离设备或系统的目的。

盲板法兰的规格：

密封面	凸面(RF), 平面(FF)
尺寸范围	1/2” - 48” / DN15 - DN1200
压力等级	Class 150, 300, 600, 900, 1500, 2500lb
标准	ASME B16.5，ASME B16.47 A系/B系
碳钢	ASTM A105, 20#
低温钢	ASTM A350 LF2/LF3, 16Mn
管线钢	ASTM A694 F42 / 46 / 56 / 60 / 65
合金钢	ASTM A182 F11 / 12 / 5 / 9 / 91 / 92
不锈钢	ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
双相不锈钢	ASTM A182 F51, F53, F44

安装流程:

一、管道清洁

在安装盲板法兰前，必须对管道连接部位进行彻底清洁，清除管道内残留的介质、杂质、油污等，使用专用的管道清洁工具与清洁剂，确保管道连接面干净、无异物，避免影响密封效果。

二、垫片安装

将密封垫片准确放置在管道法兰密封面上，确保垫片位置居中，不偏移、不歪斜。不同类型的密封面（如平面、凹凸面、榫槽面）对应不同的垫片安装方式。以凹凸面法兰为例，垫片应完全嵌入凹面内，保证其在螺栓紧固过程中不会被挤出，形成有效密封。

三、盲板法兰安装与紧固

将盲板法兰与管道法兰对齐，穿入螺栓并均匀拧紧。根据 螺栓紧固需遵循对称、逐步拧紧的原则，分 2 - 3 次逐步达到规定的紧固力矩，以确保密封面受力均匀，防止出现局部泄漏。

四、 检查密封性

安装完成后，进行密封性检查。常用的方法包括：

气压测试：通过注入气体（如空气或氮气）进行压力测试，检查法兰接口是否有泄漏。

液压测试：注入水或其他液体，检查法兰是否保持密封。

泡沫测试：使用泡沫液涂抹在法兰接缝处，观察是否有泡沫产生。

使用注意事项：

盲板法兰的使用过程中，需要定期进行检查和维护，以确保其长时间稳定运行。以下是盲板法兰在使用过程中的一些关键注意事项：

1. 定期检查

检查密封性：定期检查盲板法兰的密封性，确保垫片没有磨损、老化或失效。在高温、高压或腐蚀性环境中，垫片的使用寿命可能会受到影响，因此需要定期更换。

检查螺栓紧固情况：在使用过程中，螺栓可能会因振动、温度变化或压力变化而松动，因此需要定期检查螺栓的紧固情况，确保其达到规定的扭矩值。

检查法兰表面：检查盲板法兰与管道端口之间的接触面，确保法兰表面没有出现裂纹、变形或腐蚀。如果发现异常，需立即停止使用并进行维修。

2. 防腐蚀措施

对于暴露在腐蚀性环境中的盲板法兰，需要定期检查其表面是否有腐蚀迹象。如果发现腐蚀迹象，应及时进行清洁、涂层或更换材料。特别是在海洋环境或化学工业中，使用防腐涂层或特殊合金材料（如Hastelloy、Inconel等）可以有效提高盲板法兰的耐腐蚀性。

3. 临时封闭与长期使用

盲板法兰既可用于临时封闭（如维护和检修时的管道封堵），也可用于长期封闭。对于长期使用的盲板法兰，定期进行检测和维护，以确保其始终处于良好的工作状态。

4. 升级和更换

当盲板法兰或垫片的使用寿命结束时，应及时更换。对于高腐蚀、高温、高压等苛刻环境中的盲板法兰，定期检查和升级材料选择是延长系统使用寿命的重要手段。

ASME B16.5 盲板法兰尺寸：

盲板法兰生产标准为ASME B16.5,压力值包含Class 150, 300, 600, 900, 1500, 2500lb。

Class 300 盲板法兰的尺寸：

Nominal Pipe Size		A	B	C	D	R	F	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	95.20	22.90	14.20	22.30	3.000	38.10	4	15.70	66.55	0.62
3/4	26.70	117.3	28.20	15.70	25.40	3.000	47.70	4	19.00	82.50	1.10
1	33.40	123.9	35.10	17.50	26.90	3.000	53.80	4	19.0	88.90	1.33
11/4	42.20	133.3	43.70	19.00	26.90	4.800	63.50	4	19.00	98.50	1.65
11/2	48.30	155.4	50.00	20.60	30.20	6.400	69.85	4	22.30	114.3	2.44
2	60.30	165.1	62.50	22.30	33.20	7.900	84.00	8	19.10	127.0	2.83
21/2	73.00	190.5	75.40	25.40	38.10	7.900	100.0	8	22.3	149.3	4.25
3	88.90	209.5	91.40	28.40	42.90	9.700	117.3	8	22.30	168.1	5.78
31/2	101.6	228.6	104.1	30.20	44.40	9.700	133.3	8	22.30	184.1	7.27
4	114.3	254.0	116.8	31.70	47.70	11.20	146.0	8	22.30	200.1	9.55
5	141.3	279.4	114.5	35.0	50.80	11.20	177.8	8	22.30	234.9	12.2
6	168.3	317.5	171.5	36.50	52.30	12.70	206.2	12	22.30	269.7	15.5
8	219.1	381.0	222.3	41. 10	61.90	12.70	260.3	12	25.40	330.2	24.1
10	273.0	444.5	277.4	47.70	95.20	12.70	320.5	16	28.40	387.3	34.4
12	323.8	520.7	328.2	50.80	101.6	12.70	374.6	16	31.70	450.8	50.4
14	355.6	584.2	360.2	53.80	111.2	12.70	425.4	20	31.70	514.3	70.9
16	406.4	647.7	411.2	57. 15	120.6	12.70	482.6	20	35.00	571.5	89.5
18	457.2	711.2	462.3	60.45	130.0	12.70	533.4	24	35.00	628.6	111
20	508.0	774.7	514.4	63.50	139.7	12.70	587.2	24	35.0	685.8	137
24	609.6	914.4	616.0	69.8	152.4	12.70	701.5	24	41.10	812.8	204

应用领域：

石油与天然气行业：广泛应用于管道的封闭与隔离，它们能够有效地封闭管道末端，防止介质泄漏，并用于系统的压力测试。

化工与石化行业：用于封闭或隔离特定的管道段，防止有害化学物质的泄漏。特别是在需要进行管道清洗、维护或压力测试时，盲板法兰为化学反应器和输送管道提供可靠的密封，保障操作的安全性。

电力行业：主要用于封闭蒸汽、水和冷却剂管道。在锅炉、热交换器等关键设施的系统中，盲板法兰用于封闭管道端口，确保压力和温度测试顺利进行，同时也为定期维护和修理提供便利。

航空与航天行业：用于封闭燃油管路、气体管道及其他关键管道系统。由于涉及高温高压环境，盲板法兰的密封性和耐腐蚀性非常重要，用于确保燃料输送系统的安全性和航天器的稳定运行。

船舶与海洋工程：用于封闭海水输送管道或海上平台的管道。由于海洋环境中的高腐蚀性和极端压力，盲板法兰提供强大的密封和耐腐蚀性，确保海洋设备和系统的正常运作。
