美标碳钢法兰和管件订单

浏览数量： 3 作者：本站编辑发布时间： 2026-03-17 来源：本站

["wechat","weibo","qzone","douban","email"]

美标碳钢法兰与管件是现代工业管道工程中应用最为广泛的管道配件，其应用遍及石油、化工、电力及建筑等诸多领域。作为在工业管道建设领域深耕多年的专业制造商，上海著诚管件制造有限公司始终致力于经营国际标准的钢、管件和法兰产品，凭借扎实的技术实力和可靠的品质，赢得了国内外广大客户的信赖。

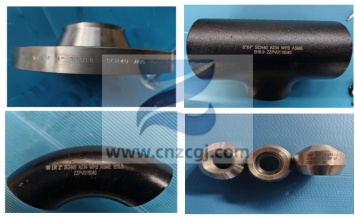

今年一月，公司顺利承接并交付了来自一位海外老客户的订单，产品涵盖美标碳钢法兰及多种管件。该批订单中，所有法兰均严格按照ASME B16.5标准制造，而对焊弯头、三通等对焊管件则依据ASME B16.9标准生产。此外，订单中还包含一批承插支管座，遵循MSS SP-97标准进行锻造与加工。

尽管客户在初次询盘时提供的货物描述信息不够详尽，但凭借多年积累的产品经验和对美标体系的深刻理解，著成团队迅速识别并确认了客户需求，及时为客户提供了具有竞争力的报价方案，并最终成功签约。

采购清单

ITEM	DESCRIPTION	QTY	UNIT
01	Elbow; Carbon Steel. 90 Deg. Butt Weld. 2” Sch-40 Long Radius	20	PCS
02	Flange; Weld Neck. RF 6" x 300 lbs. Sch. 80. Carbon Steel. Grade ASME B16.5 A105.	20	PCS
03	Flange; Weld Neck. RF 2" x 300#. Carbon Steel A105	40	PCS
07	Sock-O-Let; Carbon Steel. 3000 lbs. 2"	20	PCS
08	Flange; Weld Neck. RF 4’’ x 300 lbs. Carbon Steel. ASME B16.5 A105	112	PCS
09	Elbow; Carbon Steel. 90 Deg. Butt Weld. 4” Sch-40 Long Radius	38	PCS
10	Sock-O-Let; Carbon Steel. 3000 lbs. 3/4"	75	PCS
11	Tee; Reducing. Carbon Steel. 6” x 4” Sch-40. ASTM A106 Grade B/WPB; ASME B16.9	38	PCS
12	Elbow; Carbon Steel. 90 Deg. Butt Weld. 6" Sch-40 Short Radius	40	PCS
TOTAL		403	PCS

面对当前钢材类产品出口政策及监管要求的不断变化，公司严格执行国家相关出口新规，依法依规办理各项出口许可证，确保产品合规出运。在订单执行过程中，从原料采购、生产工艺控制，到成品检验、包装运输，各环节均实施严格把控，切实保障交付质量与周期。

此次订单的顺利履约，再次印证了上海著成管件在美标碳钢法兰与管件领域的专业实力和高效协同能力。公司将继续秉持“服务至上”的经营理念，为全球客户提供更优质的产品与全方位的工程配套服务。

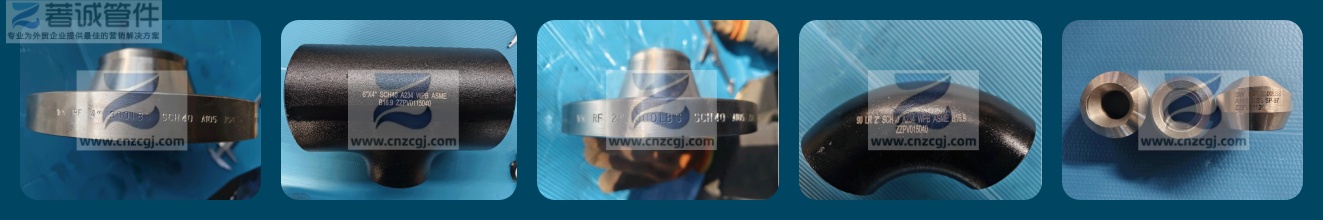

美标碳钢法兰和管件

ASME B16.5碳钢对焊法兰(Weld Neck Flange WN)

weld neck flange asme b16.5

ASME B16.5 《管法兰和法兰管件》作为锻制管法兰制造领域应用最为广泛的标准之一，规范了管法兰及法兰管件的设计、制造、检验与连接要求，实现不同厂家按照此标准生产的锻制法兰产品能够相互替换，同时满足不同管道设计所需的结构强度与承压能力。

ASME B16.5碳钢对焊法兰凭借其优异的结构强度、广泛的压力覆盖范围和严格的国际标准要求，成为现代工业管道工程中不可或缺的核心连接件。

ASME B16.5标准涵盖的公称尺寸范围为1/2英寸至24英寸（DN15-DN600）。对于大于24英寸的法兰，则需参照ASME B16.47标准。

ASME B16.5碳钢对焊法兰共有7个压力等级：

Class 150、Class 300、Class 400、Class 600、Class 900、Class 1500、Class 2500。

对焊法兰是指带有锥形高颈、并通过颈部与管道进行对焊连接的法兰形式。其核心结构特点包括：

锥形高颈设计：法兰颈部呈锥形过渡，可有效将应力从法兰盘分散转移至管道本体，显著降低法兰根部的应力集中。

对焊连接方式：法兰颈部端面加工焊接坡口（通常为37.5度），与管道进行环向对接焊，形成全熔透结构。

锻造工艺：通常采用整体锻造工艺制造，内部金属流线连续，力学性能优于铸造或切割件。

这种结构设计使对焊法兰特别适用于压力剧烈波动、高温高压、低温深冷或输送易燃易爆等严苛工况的管道系统。

密封面类型

常见的密封面型式包括：

密封面类型	代号	特点说明
突面	RF	最常用类型，表面有同心或螺旋状水线
全平面	FF	密封面覆盖整个法兰面，常用于低压或铸铁设备连接
凹凸面	MFM	分为凹面(FM)和凸面(M)，配套使用，定位准确
榫槽面	TG	分为榫面(T)和槽面(G)，密封性能优异，适用于易燃易爆介质
环连接面	RTJ	用于高压工况，配金属环垫

常用碳钢材质

ASME B16.5碳钢对焊法兰的常用材料及其适用温度如下：

材料标准	材料牌号	特点与应用
ASTM A105	A105	最通用的碳钢法兰材料，适用于常温至高温工况
ASTM A350	LF2 Class 1	低温碳钢，低温冲击试验温度-46℃，适用于低温工况
ASTM A350	LF2 Class 2	低温碳钢，低温冲击试验温度-18℃
ASTM A694	F42-F70	管线钢法兰，适用于高压输气管线
国标材料	20#、16Mn、Q235	常用替代材料，适用于非标或国内项目

Class 300 ASME B16.5 对焊法兰尺寸和重量参数

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	95.20	15.70	14.20	52.30	21.30	38.10	35.00	4	15.70	66.55	0.75
3/4	26.70	117.3	20.80	15.70	57.15	26.70	47.70	42.90	4	19.00	82.50	1.26
1	33.40	123.9	26.70	17.50	62.00	33.50	53.80	50.80	4	19.00	88.90	1.52
1 1/4	42.20	133.3	35.10	19.00	65.00	42.20	63.50	63.50	4	19.00	98.50	2.03
1 1/2	48.30	155.4	40.90	20.60	68.30	48.30	69.85	73. 15	4	22.30	114.3	2.89
2	60.30	165. 1	52.60	22.30	69.85	60.45	84.00	91.90	8	19.00	127.0	3.4
2 1/2	73.00	190.5	62.70	25.40	76.20	73.15	100.0	104.6	8	22.30	149.3	5.17
3	88.90	209.5	78.00	28.40	79.25	88.90	117.3	127.0	8	22.30	168.1	6.93
3 1/2	101.6	228.6	90.20	30.20	81.00	101.6	133.3	139.7	8	22.30	184.1	8.67
4	114.3	254.0	102.4	31.70	85.80	114.3	146.0	157.2	8	22.30	200.1	11.2
5	141.3	279.4	128.3	35.00	98.50	141.2	177.8	185.7	8	22.30	234.9	15.1
6	168.3	317.5	154.2	36.50	98.50	168.4	206.2	215.9	12	22.30	269.7	19.1
8	219.1	381.0	202.7	41.10	111.2	219.2	260.3	269.7	12	25.40	330.2	29.9
10	273.0	444.5	254.5	47.70	117.3	273.0	320.5	323.8	16	28.40	387.3	42.7
12	323.8	520.7	304.8	50.80	130.0	323.8	374.6	381.0	16	31.70	450.8	61.8
14	355.6	584.2	To be specified by the Purchaser	53.80	142.7	355.6	425.4	412.7	20	31.70	514.3	85.8
16	406.4	647.7		57.15	146.0	406.4	482.6	469.9	20	35.00	571.5	106
18	457.2	711.2		60.45	158.7	457.2	533.4	533.4	24	35.00	628.6	131
20	508.0	774.7		63.50	162.0	508.0	587.2	584.2	24	35.00	685.8	158
24	609.6	914.4		69.85	168.1	609.6	701.5	692.1	24	41.10	812.8	230

ASTM A234 WPB对焊管件

对焊管件_副本

ASTM A234 WPB对焊管件是使用碳钢为原材料制造而成的一种管件，具有良好的焊接性能、力学性能以及耐蚀性。其化学成分中的碳含量要小于或等于0.30%，并添加了其他合金元素以增强其性能。这些管件具有较高的强度和硬度，同时保持良好的可塑性，适用于各种压力管道和压力容器的制造。

ASTM A234是美国材料与试验协会（ASTM International）制定的一个材料标准，它对碳钢和合金钢对焊管件的化学成分、机械性能、热处理、冲击试验等方面做了明确规定。该标准要求材料必须符合特定的化学成分要求，以确保管件的强度和耐腐蚀性能。

ASTM A234 WPB是对焊管件中最为常用的一种碳钢材料，具有优良的低温韧性、耐腐蚀性和高温强度等性能。它主要用于制造高压阀门、管件、化工设备等领域。

WPB是以下英文单词的缩写：

W = WELDABLE / wrought

P = RELATED TO P NUMBER OF ALLOY MATERIAL

B = REFER TO MINIMUM YIELD OF MATERIAL

ASME B16.9 对焊弯头

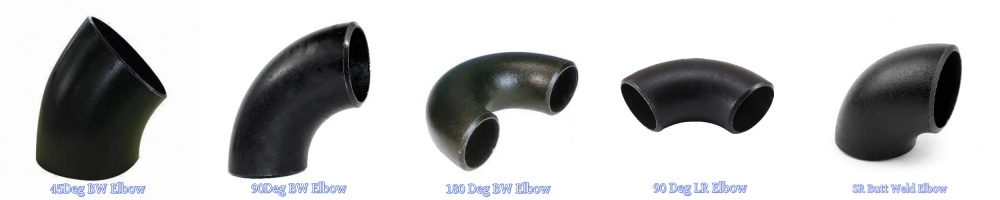

a234 cs bw elbow en

ASME B16.9 是工厂制造的锻钢对焊管件的标准，由美国机械工程师协会颁布。该标准涵盖了碳钢、合金钢及不锈钢等材料的对焊管件尺寸、公差、设计和标记要求。ASME B16.9对焊弯头作为其中最重要、应用最为广泛的管件类型，在管道系统中用于改变介质流向。

ASME B16.9 标准适用于公称尺寸为 NPS 1/2 至 NPS 48（DN15-DN1200）的对焊管件，包括对焊弯头、三通、大小头、管帽等。

ASME B16.9 对焊管件的压力额定值取决于与其连接的管道的壁厚等级。标准规定，管件的承压能力应不低于相同壁厚等级的同材料直管。

对焊弯头的分类

对焊弯头是管道系统应用最为广泛的管件之一，根据ASME B16.9标准，主要按以下三种方式进行分类：

按弯曲半径分类

类型	代号	弯曲半径	特点与应用
长半径弯头	LR	1.5D（1.5倍公称直径）	最常用类型，流体阻力小，适用于大多数工况
短半径弯头	SR	1.0D（1.0倍公称直径）	空间受限场合使用，流体阻力较大
弯管	3D/5D等	3倍或5倍公称直径	特殊需求，如固体物料输送、低阻力要求

按弯曲角度分类

角度	说明
45°弯头	常用角度，用于45°方向改变
90°弯头	最常用角度，用于90°直角转向
180°弯头	又称回弯头，用于反向180°转向

按制造工艺分类

类型	制造方法	适用规格	特点
无缝弯头	管坯热推制或冷加工	NPS 2"及以下，或大口径特殊要求	无纵向焊缝，整体性能好
焊接弯头	钢板卷制焊接	通常NPS 2"以上	成本较低，焊缝需检测

ASME B16.9对焊弯头的尺寸参数

对焊 90° 长半径/短半径弯头			对焊 45° 长半径弯头
BW 90 LR/SR Elbow			BW 45 LR Elbow
GB/T 12459 GB/T 13401 ASME B16.9
公称尺寸 Nominal Size		端部外径 Outside Diameter at Bevel	中心至端面 Center to End
公称尺寸 Nominal Size		端部外径 Outside Diameter at Bevel	90° Elbows		45° Elbows
DN	NPS	OD	A		B
DN	NPS	OD	长半径 LR	短半径 SR	长半径 LR
15	1/2	21.3	38		16
20	3/4	26.7	38		19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	4、89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759

ASTM A234 WPB 对焊三通

carbon steel butt weld tee

ASTM A234 WPB 对焊三通是工业管道系统中用于实现管路分支连接的核心管件。它结合了ASTM A234 WPB材料标准和ASME B16.9尺寸标准，广泛应用于石油、化工、电力、天然气等领域的压力管道系统。

什么是ASTM A234 WPB对焊三通？

ASTM A234 WPB：材料标准，WPB代表Weldable（可焊接）、P-number（材料类别）、B级强度要求，是碳钢对焊管件最通用的材料等级。

对焊三通：指两端或三端带有焊接坡口，通过对接焊方式与管道连接的T形管件，用于将主管道中的介质分流或合流。

执行标准：尺寸和公差遵循ASME B16.9，材料遵循ASTM A234。

按接管形式分类

类型	图示示意	特点与应用
等径三通	三个出口公称尺寸相同	用于主管与支管管径相同的分支
异径三通	主管尺寸不变，支管尺寸较小	用于主管不变、支管缩径的分支

按结构形式分类

类型	制造方式	适用规格	特点
无缝三通	管坯热挤压成型	中小口径，通常NPS 12"以下	无焊缝，整体性能好
焊接三通	钢板卷制焊接	大口径，通常NPS 14"及以上	成本较低，焊缝需检测

按接管角度分类

类型	角度	说明
正三通	90°	支管与主管垂直，最常用类型
斜三通	45°或其它角度	特殊设计，用于特定流向要求

ASME B16.9对焊三通的尺寸参数

0d0843682655663438711bc1557b66e e5b6249bbb046c6a0a706996fa6da41

公称尺寸 Nominal Size		端部外径 Outside Diameter at Bevel	中心至端面 Center to End
公称尺寸 Nominal Size		端部外径 Outside Diameter at Bevel	中心至端面 Center to End
DN	NPS	OD	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889

理论重量表

公称尺寸 Nominal Size		Sch20	Sch30	STD	Sch40	Sch60	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
DN	NPS	Sch20	Sch30	STD	Sch40	Sch60	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
15 20 25	1/2 3/4 1		0.15 0.18 0.27	0.16 0.20 0.28	0.16 0.20 0.28		0.20 0.30 0.45	0.20 0.30 0.45				0.25 0.35 0.54	0.35 0.45 0.77
32 40 50	11/4 11/2 2		0.46 0.68 0.96	0.55 0.78 1.17	0.55 0.78 1.17		0.70 1.25 1.61	0.70 1.25 1.61				0.91 1.39 2.39	1.26 1.83 2.89
65 80 90 100	21/2 3 31/2 4		2.06 2.87 3.65 4.56	2.21 3.23 4.33 5.68	2.21 3.23 4.33 5.68		2.92 4.42 5.95 7.88	2.92 4.42 5.95 7.88		- - - 10.0		3.81 6.17 - 11.8	5.21 8.01 - 14.5
125 150 200	5 6 8	- - 17.5	- - 22.0	9.08 13.6 25.5	9.08 13.6 25.5	- - 31.8	12.9 20.5 38.7	12.9 20.5 38.7	- - 45.4	16.8 26.1 54.1	- - 60.4	20.5 32.5 66.6	24.0 38.1 64.6
250 300 350	10 12 14	28.0 42.6 64.5	37.1 55.7 76.3	44.8 63.1 76.3	44.8 68.1 88.7	59.2 93.0 119	59.2 83.2 101	69.7 112 148	83.3 137 183	96.6 160 211	113 178 238	125 204 264	113 160 -
400 450 500	16 18 20	78.2 102 168	95.7 141 198	95.7 121 150	126 179 235	164 237 317	126 160 190	191 269 365	252 357 489	294 419 566	342 471 651	375 529 724
550 600 650	22 24 26	185 222 340	241 305 -	182 205 254	- 340 -	414 516 -	241 272 337	482 589 -	636 796 -	743 930 -	846 1046 -	947 1174 -
700 750 800	28 30 32	390 420 480	478 549 627	289 332 379	- - 631		383 441 503
850 900 950	34 36 38	540 610 -	709 796 -	429 481 537	714 872 -		569 639 713
1000 1050 1100	40 42 44			598 636 712			791 846 946
1150 1200 1300	46 48 52			779 850 917			995 1080 -

ASME B16.9对焊管件的公差范围

公称尺寸

Nominal Size

所有管件1)2)
All Fittings

45°、90° 弯头、三通、四通
45°&90° Elbows & Tees, Crosses

3D 弯头

3D Radius Elbows

180 ° 弯头
Returns

管帽
Caps

异径管、翻边短节
Reducers & Lap Joint
Stub Ends

翻边短节
Lap Joint Stub Ends

NPS

OD 3) 4)

ID 3)

A B C M

A B

E, E1

H F

15-65

1/2 -21/2

+1.6
-0.8

± 0.8

± 2

± 3

± 6

± 1

± 3

± 2

0
-1

+1.6
0

80-90

3-31/2

± 1.6

± 2

± 3

± 6

± 1

± 3

± 2

0
-1

+1.6
0

100

± 1.6

± 2

± 3

± 6

± 1

± 3

± 2

0
-1

0
-2

+1.6
0

125-200

5-8

+2.4
-1.6

± 1.6

± 2

± 3

± 6

± 1

± 6

± 2

0
-1

0
-2

+1.6
0

250-450

10-18

+4.0
-3.2

± 3.2

± 2

± 3

± 10

± 6

± 2

± 6

± 2

0
-2

+3.2
0

500-600

20-24

+6.4
-4.8

± 4.8

± 2

± 3

± 10

± 6

± 2

± 6

± 2

0
-2

+3.2
0

650-750

26-30

+6.4
-4.8

± 4.8

± 3

± 6

---

± 10

± 5

---

800-1200

32-48

+6.4
-4.8

± 4.8

± 5

± 6

---

± 10

± 5

---

MSS SP-97承插支管座

socket weld outlet

承插支管座由优质圆钢或钢锭锻造而成，外观由鞍形底座和支管接口两部分组成。马鞍形弧度底座设计，方便与主管外壁贴合焊接，确保焊接密封性；顶部端口设计为标准承插孔，内壁光滑且成插孔深度有标准规范数据，可直接插入支管并通过承插焊固定。整体结构承压能力强，内壁光滑，能有效减少介质阻力与涡流损耗。

锻制支管座在工业管道系统中能有有效起到结构补强、简化施工和适配高压环境的作用，一体化锻造工艺使其能承受 Class 3000、6000、9000 的高压，广泛应用于各类高要求的工业管道体系中。

MSS SP-97 标准介绍

MSS SP-97 是由美国制造商标准化协会（MSS）制定的锻制支管座制造标准，全称为《整体加强锻制分支引出端管件》，产品包括承插焊、螺纹、对焊三种连接型式的支管座设计、生产与检测要求。该标准的主要作用是统一的技术参数，确保不同制造商的产品具备互换性与可靠性。

1.设计要求：明确支管座需要通过锻造成型，通过结构优化实现 “全补强”，承插焊端口需符合 ASME B16.11 标准的承插口径深度与承压要求；

2.生产规范：原材料限定为锻件、棒材或钢锭，需通过正火、淬火等热处理工艺提升性能；

3.检测标准：强制要求磁粉探伤（MT）与超声波检测（UT）；

4.标识规则：产品表面需清晰标注制造商信息、材质牌号、压力等级、公称尺寸及 “SP-97” 等标识。

产品类型划分与尺寸参数

MSS SP-97 承插支管座包含90度承插支管座和45度承插支管座，其尺寸参数与适用场景各不相同：

90 度承插支管座

90度承插支管座，支管承插端口与主管呈垂直分布，是管道系统中最常用的产品类型，适用于管道设计空间充足、分支管道需垂直连接的工作环境。其结构长度根据压力等级分为 Class 3000\6000\9000三个等级，同等尺寸下高压等级产品的结构长度更长，以增强稳定性。

SOCKOLET 90DEG

Outlet (DN)	B Min. (b)	C Max.
Outlet (DN)	B Min. (b)	Class 3000	Class 6000	Class 9000
6	9.5	11	19	-
8	9.5	11	19	-
10	9.5	13	19	-
15	9.5	16	24	24
20	12.5	16	26	26
25	12.5	23	29	29
32	12.5	23	31	31
40	12.5	24	32	32
50	16.0	24	37	37
65	16.0	26	-	-
80	16.0	31	-	-
100	19.0	31	-	-

45 度承插支管座

45度承插支管座，支管承插端口与主管呈 45 度斜角设计，优势在于优化介质流通效率、减少压力损耗，能更好的匹配狭小设计空间的管道结构。

45 SOCKTOLET

Outlet (DN)	BMin.(b)	(Top of Fitting to Run Pipe) A
		Class 3000		Class 6000
		A Min.	A Max.	A Min.	A Max.
8	9.5	38.1	42.9	38.9	47.6
10	9.5	38.1	42.9	38.9	47.6
15	9.5	38.1	44.5	46.0	55.6
20	12.5	46.0	50.8	54.0	63.5
25	12.5	54.0	63.5	61.1	73.0
32	12.5	61.1	76.2	65.1	77.8
40	12.5	63.5	76.2	78.6	85.7
50	16.0	76.2	84.1	78.6	104.8

美标碳钢法兰和管件订单

采购清单

ASME B16.5碳钢对焊法兰(Weld Neck Flange WN)

密封面类型

常用碳钢材质

Class 300 ASME B16.5 对焊法兰尺寸和重量参数

ASTM A234 WPB对焊管件

ASME B16.9 对焊弯头

对焊弯头的分类

ASME B16.9对焊弯头的尺寸参数

ASTM A234 WPB 对焊三通

什么是ASTM A234 WPB对焊三通？

ASME B16.9对焊三通的尺寸参数

理论重量表

ASME B16.9对焊管件的公差范围

MSS SP-97承插支管座

MSS SP-97 标准介绍

产品类型划分与尺寸参数

产品列表

快速导航
