美标无缝钢管是一种具有中空截面、周边没有焊缝的钢管。它是由碳钢、合金或不锈钢等材料制成，经过一系列工艺加工，如穿孔、热轧或冷轧等，形成无缝的钢管。无缝钢管具有承压能力强、质量稳定、耐腐蚀性好、机械性能强的有点，因此被广泛应用于石油、化工、船舶、核电和机械制造等行业。
美标无缝钢管的规格
美标无缝钢管采用的标准是ASME B36.10M或ASME B16.19M，尺寸范围从1/8英寸到48英寸之间，壁厚也有多种规格，如SCH30、SCH40、STD（标准壁厚）、XS（加厚）、SCH80、SCH160、XXS（特厚）等。不同的壁厚规格适用于不同的应用环境和承压要求。
Processing Method | Seamless and Welded |
Size Range | 1/8"-48" /DN6-1200 |
Thickness Schedule | SCH 10,SCH 20,SCH 40,STD,XS,SCH 100,SCH 120,SCH 160,XXS |
Length | 6m or 12 m or Random |
Standard | ASME B36.10M |
Surface Treatment | Blasting and Painting,Epoxy Powder FBE,2PE,3PE Coating |
Material Grade | ASTMA106B/A53,API5LB/X42/46/52/56/60/65/70,A333 GR6 |
无缝钢管重量表
Nominal Size | OD | kg/m | |||||||||||||
DN | NPS | mm | Sch 10 | Sch 20 | Sch 30 | STD | Sch 40 | Sch 60 | XS | Sch 80 | Sch 100 | Sch 120 | Sch 140 | Sch 160 | XXS |
6 | 1/8 | 10.3 | 0.28 | 0.32 | 0.37 | 0.37 | 0.47 | 0.47 | |||||||
8 | 1/4 | 13.7 | 0.49 | 0.54 | 0.63 | 63 | 0.8 | 0.8 | |||||||
10 | 3/8 | 17.1 | 0.83 | 0.7 | 0.84 | 0.84 | 1.1 | 1.1 | |||||||
15 | 1/2 | 21.3 | 1 | 1.12 | 1.27 | 1.27 | 1.62 | 1.62 |
| 1.95 | 2.55 | ||||
20 | 3/4 | 26.7 | 1.28 | 1.44 | 1.69 | 1.69 | 2.2 | 2.2 | 1.9 | 364 | |||||
25 | 1 | 33.4 | 2.09 | 2.18 | 2.5 | 2.5 | 3.24 | 3.24 | 4.24 | 5.45 | |||||
32 | 1 1/4 | 42.2 | 2.7 | 287 | 3.39 | 3.39 | 4.47 | 4.47 |
| 5.16 | 7.77 | ||||
40 | 1 1/2 | 48.3 | 3.11 | 3.53 | 4.05 | 4.05 | 5.41 | 5.41 | 7.25 | 9.58 | |||||
50 | 2 | 60.3 | 3.03 | 4.48 | 5.44 | 5.44 | 7.48 | 7.48 | 11.11 | 13.44 | |||||
65 | 2 1/2 | 73 | 5.26 | 8.04 | 8.63 | 863 | 11,41 | 11.41 | 14.92 | 20.39 | |||||
80 | 3 | 88.9 | 6.45 | 9.92 | 11.29 | 1.29 | 15.72 | 15.72 | 21.35 | 27.68 | |||||
90 | 3 1/2 | 101.6 | 7.4 | 1.41 | 13.57 | 13.57 | 18.63 | 18.63 | |||||||
100 | 4 | 114.3 | 8.38 | 12.91 | 18.07 | 16.07 | 22.32 | 22.32 | 28.32 |
| 33.54 | 41.03 | |||
125 | 5 | 141.3 | 11.57 | 21.77 | 21.77 | 30.97 | 30.87 | 40.28 | 40.11 | 57.43 | |||||
150 | 6 | 168.3 | 13.48 | 28.26 | 28.26 | 42.58 | 42.56 | 5420 | 67.58 | 79.22 | |||||
200 | 8 | 219.1 | 19.98 | 33.31 | 36.81 | 42.55 | 42.55 | 53.08 | 84.64 | 84.84 | 75.92 | 90.44 | 100.9 | 11.3 | 107.9 |
250 | 10 | 273 | 27.78 | 41.77 | 51.03 | 60.31 | 60.31 | 81.55 | 81.55 | 96.01 | 114 | 133.1 | 155.2 | 172.3 | 155.2 |
300 | 12 | 323.9 | 36 | 49.72 | 85.2 | 73.88 | 79.73 | 109 | 97.48 | 32.1 | 159.9 | 87 | 208.1 | 238 | 187 |
350 | 14 | 355.6 | 54.69 | 67.9 | 81.33 | 81.33 | 94.55 | 126.7 | 107.4 | 58.1 | 195 | 224.7 | 253.6 | 281.7 |
|
400 | 16 | 406.4 | 62.64 | 77.83 | 93.27 | 93.27 | 123.3 | 160.1 | 123.3 | 209.5 | 2456 | 206.7 | 333.2 | 365.4 | |
450 | 18 | 457 | 70.57 | 37.71 | 122.4 | 105.2 | 155.8 | 205.7 | 139.2 | 254.6 | 4098 | 363.8 | 408.3 | 459.4 | |
500 | 20 | 508 | 78.55 | 117.2 | 155.1 | 117.2 | 183.4 | 247.8 | 155.1 | 311.2 | 381.5 | 441.5 | 508.1 | 564.8 | |
550 | 22 | 559 | 86.54 | 129.1 | 171.1 | 129.1 | - | 294.2 | 171.1 | 373.8 | 451.4 | 527 | 611 | 672.2 | |
500 | 24 | 610 | 94.53 | 141.1 | 209.6 | 141.1 | 255.4 | 355.3 | 187.1 | 442.1 | 547.7 | 640 | 720.2 | 808.2 | |
650 | 26 | 660 | 127.4 | 202.7 | - | 152.9 | 202.7 | ||||||||
700 | 28 | 711 | 137.3 | 218.7 | 271.2 | 184.9 | 218.7 | ||||||||
750 | 30 | 762 | 147.3 | 234.7 | 292.2 | 176.8 | 234.7 | ||||||||
800 | 32 | 813 | 157.2 | 250.8 | 312.2 | 188.8 | 342.9 | 2508 | |||||||
850 | 34 | 884 | 187.2 | 286.8 | 332.1 | 200.2 | 364.9 | 288.8 | |||||||
900 | 36 | 914 | 177 | 282.3 | 351.7 | 212.6 | 420.4 | 282.3 | |||||||
950 | 38 | 965 |
| 224.5 |
| 298.2 |
| ||||||||
1000 | 40 | 1016 | 236.5 | 314.2 | |||||||||||
1050 | 42 | 1087 | 248.5 | 330.2 | |||||||||||
1100 | 44 | 1118 | 281.5 |
|
| 340.2 |
|
| |||||||
1150 | 46 | 1168 | 272.3 | 3518 | |||||||||||
1200 | 48 | 1219 | 284.2 | 377.8 | |||||||||||
无缝钢管的材质标准和等级
常见的美标无缝钢管材质有以下几种，分别是碳钢，低温钢，管线钢，合金钢，不锈钢和双相不锈钢。

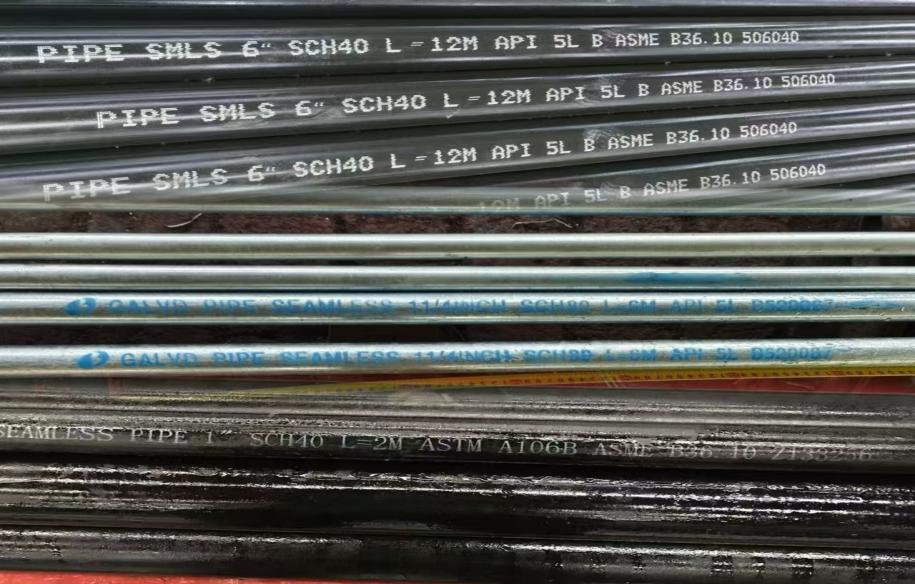

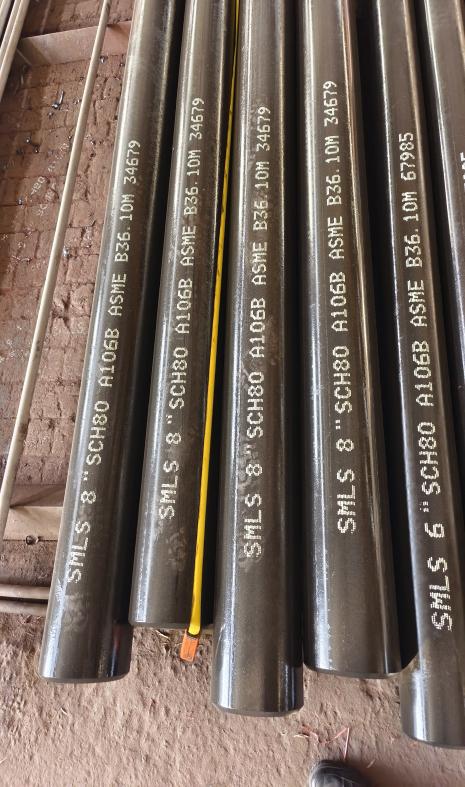

碳钢无缝钢管
ASTM A106B/A53B/API 5L GRB
特性：碳素钢是美标无缝钢管的主要材质之一。它主要由铁和碳组成，并可能含有少量的硅、锰、磷、硫等元素。碳素钢具有良好的机械性能和加工性能，广泛应用于各种工业领域。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Cu | Ni | Cr | Mo | V | Si |
ASTM A106B | MIN | 0.29 | 0.10 | ||||||||
MAX | 0.30 | 1.06 | 0.035 | 0.04 | 0.40 | 0.400 | 0.40 | 0.15 | 0.080 |
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A106 GR B | 415 min | 240 min | 22 min |

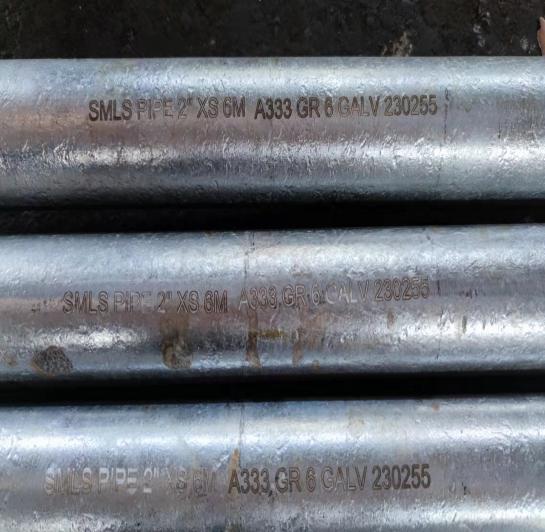

低温钢无缝钢管
A333 GRADE 6
特性：低温钢无缝钢管是一种在低温环境下具有优异性能的钢管材料，广泛应用于石油、化工、天然气、电力、航空、船舶等多个领域。它能够在极低温度下保持强度和硬度的稳定性，确保管道和设备的正常运行。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V | Nb |
ASTM A333 GR 6 | MIN | 0.29 | 0.10 | |||||||||
MAX | 0.30 | 1.06 | 0.025 | 0.025 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | 0.02 |
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A333 GR 6 | 415 min | 240 min | 30 min |

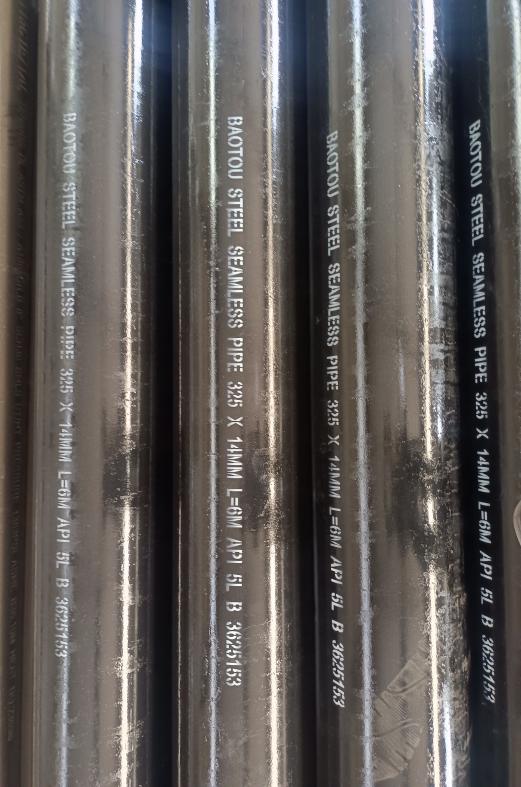

管线钢无缝钢管
API 5L X42 / 46 / 52 / 56 / 60 / 65 / 70
特性：管线钢是用于输送石油、天然气等流体介质的大口径焊接钢管。管线钢以其高强度、高韧性、良好的焊接性和抗腐蚀性等特点，成为长距离流体输送管道的重要材料。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | V | Nb | Ti | ni | mo | cu |
API 5L X42 | MIN | |||||||||||
MAX | 0.160 | 1.650 | 0.02 | 0.01 | 0.450 | 0.07 | ||||||
API 5L X65 | MIN | |||||||||||
MAX | 0.12 | 1.60 | 0.025 | 0.015 | 0.450 | 0.50 | 0.50 | 0.50 | ||||
API 5L X70 | MIN | |||||||||||
MAX | 0.12 | 1.7 | 0.025 | 0.015 | 0.45 | 0.5 | 0.5 | 0.5 |
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) |
API 5L X42 | 415min | 290min |
API 5L X65 | 535min | 450min |
API 5L X70 | 570min | 485min |
合金钢无缝钢管
A335 P5 / P9 / P11 / P12 / P22 / P91 / P92
特性：合金钢是在碳素钢的基础上，通过添加一种或多种合金元素（如铬、镍、钼、硅等）而制成的。合金元素的加入可以显著提高钢管的耐腐蚀性、耐高温性、耐磨性等性能。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo |
ASTM A335 P5 | MIN | 0.30 | 4.0 | 0.44 | ||||
MAX | 0.15 | 0.60 | 0.025 | 0.025 | 0.50 | 6.0 | 0.65 | |
ASTM A335 P9 | MIN | 0.30 | 0.25 | 8.0 | 0.9 | |||
MAX | 0.15 | 0.60 | 0.025 | 0.025 | 1.00 | 10.0 | 1.1 | |
ASTM A335 P11 | MIN | 0.05 | 0.30 | 0.50 | 1.00 | 0.44 | ||
MAX | 0.15 | 0.60 | 0.025 | 0.025 | 1.00 | 1.50 | 0.65 | |
ASTM A335 P22 | MIN | 0.05 | 0.30 | 1.90 | 0.87 | |||
MAX | 0.15 | 0.60 | 0.025 | 0.025 | 0.50 | 2.60 | 1.13 |
机械性能
MATERIAL | ASTM A335 P5 | ASTM A335 P9 | ASTM A335 P11 | ASTM A335 P22 |
T.S (MPA) | 415 min | 415 min | 415 min | 415 min |
Y.S (MPA) | 205 min | 205 min | 205 min | 205 min |
EL % | 30 min | 30 min | 30 min | 30 min |

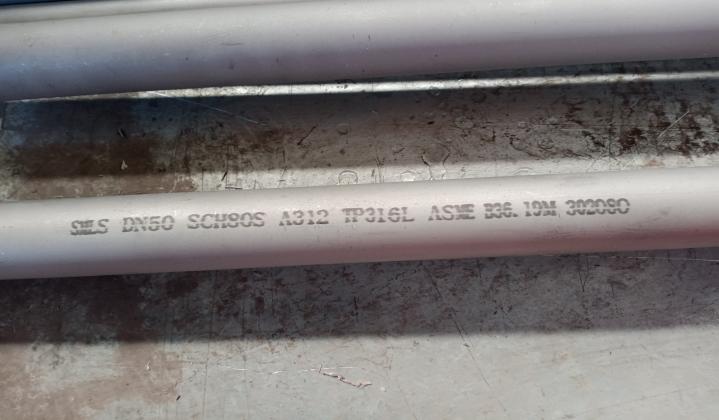

不锈钢无缝钢管
A312 TP304/304L/304H - TP316/316L - TP317 - TP310S - TP321 - TP347 - TP904L
特性：不锈钢是一种具有抗腐蚀性能的合金钢，主要由铁、铬、镍等元素组成。不锈钢钢管因其良好的耐腐蚀性和美观性，在化工、食品、医疗等领域得到广泛应用。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
ASTM A312 TP304L | MIN | 8.00 | 18.00 | |||||||
MAX | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 20.00 | |||
ASTM A312 TP316L | MIN | 10.00 | 16.00 | 2.00 | ||||||
MAX | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | ||
ASTM A312 TP317L | MIN | 11.00 | 18.00 | 3.00 | ||||||
MAX | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 15.00 | 20.00 | 4.00 | ||
ASTM A312 TP321 | MIN | 9.00 | 17.00 | |||||||
MAX | 0.080 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 | 0.10 | ||
ASTM A312 TP347 | MIN | 9.00 | 17.00 | |||||||
MAX | 0.080 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 19.00 |
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A312 TP304L | 485 min | 170 min | 35 min |
ASTM A312 TP316L | 485 min | 170 min | 35 min |
ASTM A312 TP317L | 515 min | 205 min | 35 min |
ASTM A312 TP321 | 515 min | 205 min | 35 min |
ASTM A312 TP347 | 515 min | 205 min | 35 min |
双相不锈钢无缝钢管
A790 2205/2507/S31803/S32760
特性：双相不锈钢无缝钢管具有优良的耐全面腐蚀和耐局部腐蚀性能，良好的焊接性和加工性能，与奥氏体不锈钢相比，双相不锈钢无缝钢管的屈服强度显著提高，能够满足更高强度的使用要求。
化学成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
ASTM A790 UNS S32205 | MIN | 4.50 | 22.00 | 3.00 | 0.14 | ||||||
MAX | 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 6.50 | 23.00 | 3.50 | 0.20 | ||
ASTM A790 UNS S32750 | MIN | 6.00 | 24.00 | 3.00 | 0.24 | ||||||
MAX | 0.030 | 1.20 | 0.035 | 0.020 | 0.80 | 8.00 | 26.00 | 5.00 | 0.32 | 0.5 | |
ASTM A790 S32760 | MIN | 24.00 | 3.00 | ||||||||
MAX | 0.03 | 1.00 | 0.03 | 26.00 | 4.00 | ||||||
ASTM A790 S31803 | MIN | 4.5 | 21.00 | 2.50 | 0.08 | ||||||
MAX | 0.03 | 2.00 | 0.03 | 0.02 | 1.00 | 6.5 | 23.00 | 3.50 | 0.20 |
机械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
ASTM A790 UNS S32205 | 655min | 450min | 25min | 290max |
ASTM A790 UNS S32750 | 800min | 550min | 15min | 300max |
ASTM A790 S32760 | 750min | 550min | 25min | 310max |
ASTM A790 S31803 | 620min | 450min | 25min | 290max |
美标无缝钢管的检验方法
1. 检验无缝钢管的外观质量

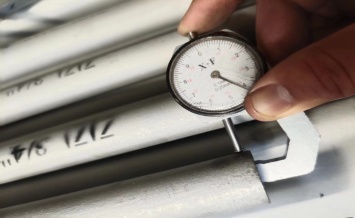

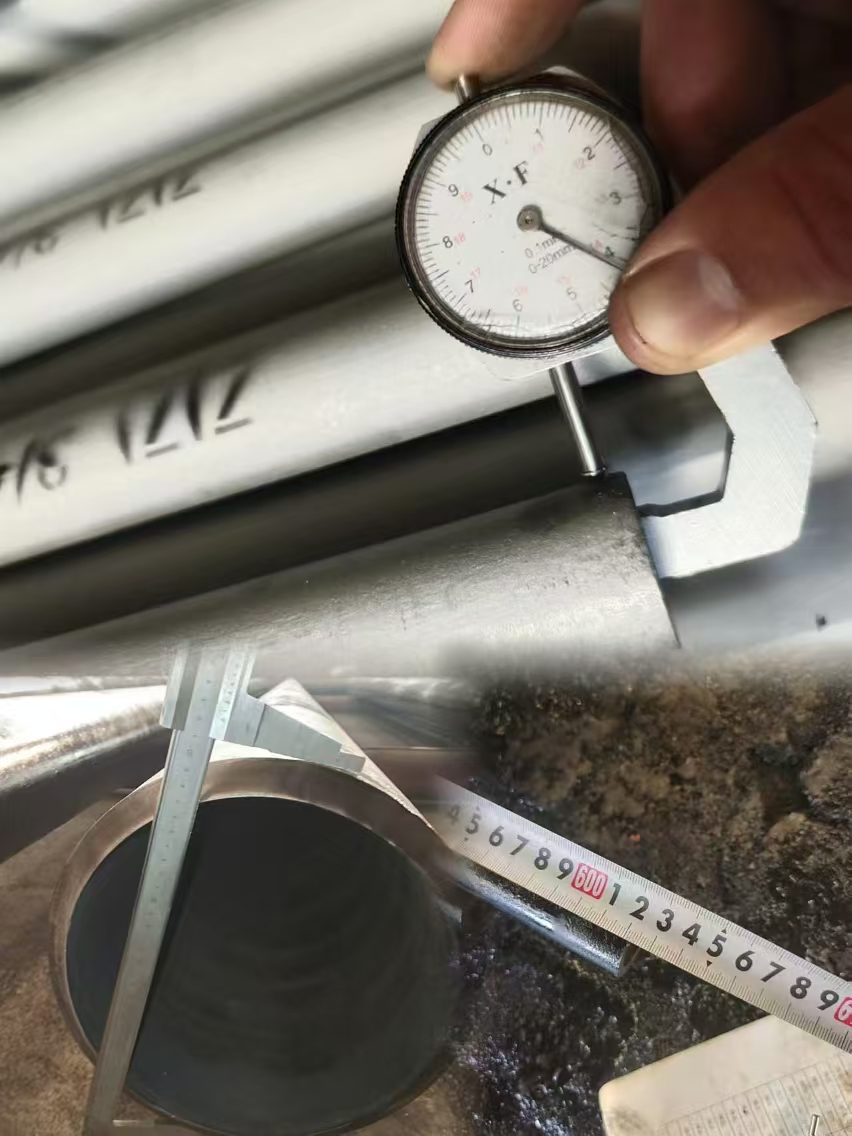

2. 检验无缝钢管的尺寸、壁厚和长度。
3. 对不锈钢和合金材质的钢管需进行PMI光谱检验
无缝管的包装方式
美标无缝管在包装前需进行表面处理。碳钢管一般采用刷防锈漆或者镀锌的方式来保护钢管的表面，避免生锈；不锈钢钢管则对表面进行酸洗和喷砂处理，保证钢管表面的干净整洁。

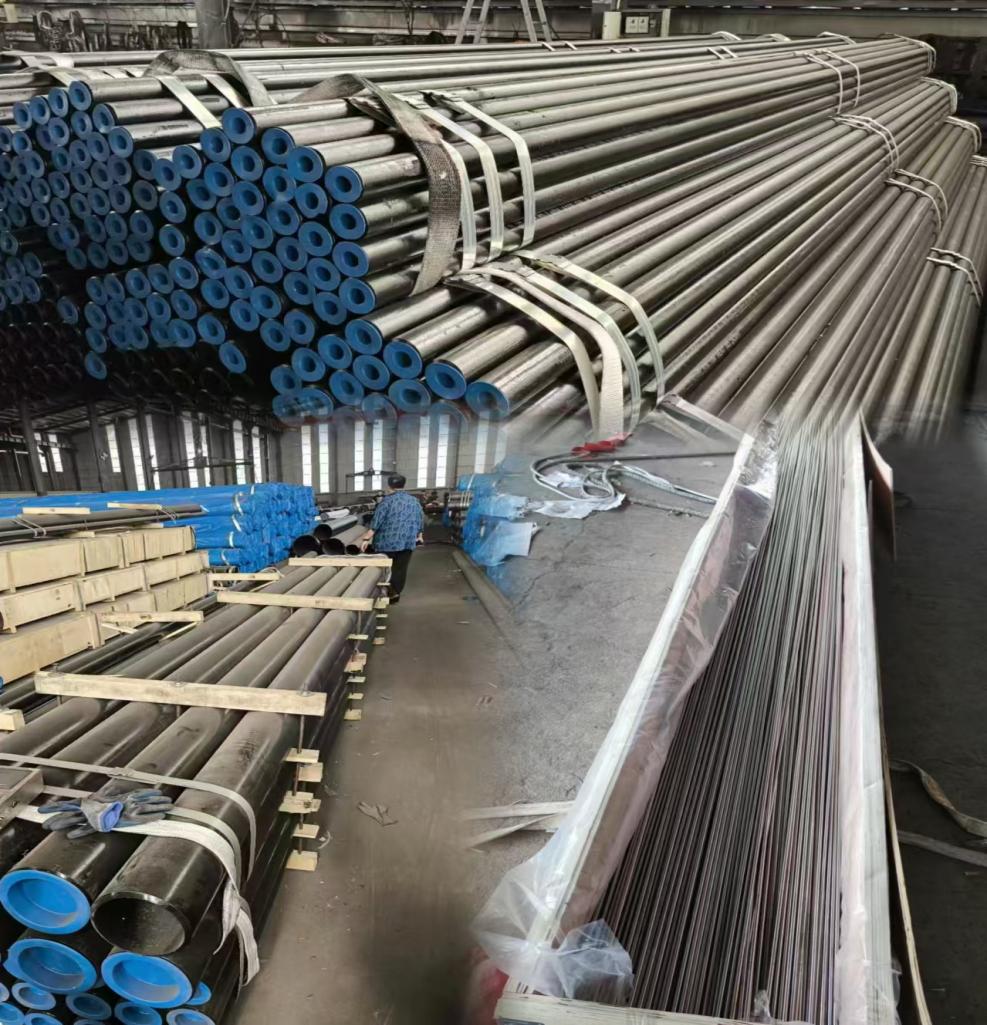

美标无缝钢管常采用捆扎成捆的方式进行包装。成捆钢管应用钢带或钢丝捆扎牢固，以确保在运输过程中不会松散。对于某些特殊要求的钢管，如壁厚较薄、表面要求较高的钢管，可能会采用坚固的容器（如铁箱、木箱）进行包装。容器内部应垫上防潮、防腐蚀材料，如油毡纸、塑料布等，以保护钢管不受损害。包装前应进行施封和贴标签，标签应清晰明了。
