MSS SP-97螺纹支管座的订单

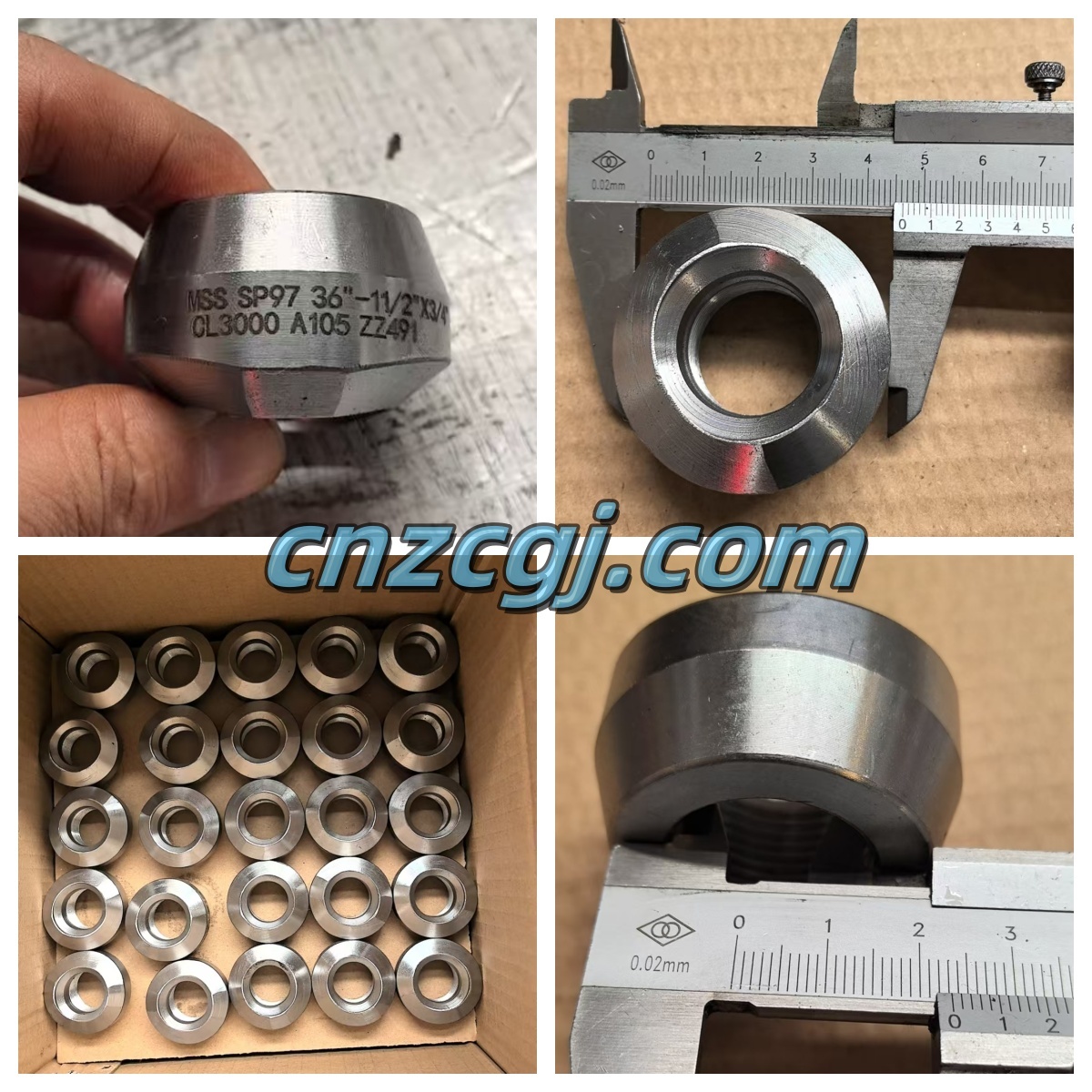

          十月初，一位来自非洲马里的客户，主营金矿开采，所以报价时需要我们提供他所需材料的实际图片，我们尝试找到一个材料和尺寸完全相同的，并将图片发送给他。此外，由于此订单重量较轻，我们建议客户进行DDU交付，并将成本包含在报价中。他很快就批准了订单，并在3天内制造。

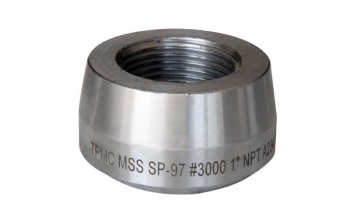

          MSS SP-97 螺纹支管座是一种符合 MSS SP-97 标准的支管连接件，主要用于将支管连接到主管上，常见于高压管道系统。它可以代替传统的三通，减少焊接和管道配件的使用，提高安装效率。

           MSS SP-97 螺纹直管座的规格

Size Range	1/8" - 4" / DN6 - DN100
Pressure Rating	Class 3000lbs, 6000lbs
Standard	MSS SP-97
Thread Type	NPT, PT, BSPP, BSPT, PF
Carbon Steel	ASTM A105 / A105N
Low Temp Carbon Steel	ASTM A350 LF2 / LF3
Alloy Steel	ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 / 22
Pipeline Steel	ASTM A694 F42 / 46 / 56 / 60 / 65
Stainless Steel	A STM A182 F304/304L/304H, 316/316L, 310S, 317 ,347, 904L, 321
Duplex Stainless Steel	ASTM A182 F51, F53, F44

          测试

          在本标准中,锻制管件不要求做液体静压测试。所有管件应能承受适用规程或规则中规定的压力,无泄漏、不削弱其运行能力,该适用规程或规则是针对列在表1中的同等材料和壁厚号的无缝钢管的。

          材料

          管件材料应由锻件、棒料和无缝管制品组成,它们符合熔炼工艺、化学组成要求,以及在ASME B16.34表1(包括注释)中列出的锻制品机械性能要求。

          标记

          应该以凸起文字和/或冲压、电蚀刻或振动刻j式,用所需的标志标记每一管件。

          a. 制造商名称或商标。

          b. 材料标志 应按照ASTM技术规范的要求标识材料,包括炉号标志。

          c. 等级

          管件等级-管件等级“STD”(标准)、“XS”(超强)、“HCH160”(细目160)、“3000”或“6000”。另外,适用时也可采用3M或6M,这里M代表1000。

          d. 规格 管件标记的钢管标称尺寸标识-运行(或加强范围)NPS X引出端NPS(美国标准直管螺纹)。

          e. SP97 该标志表示技术规范的依从性。

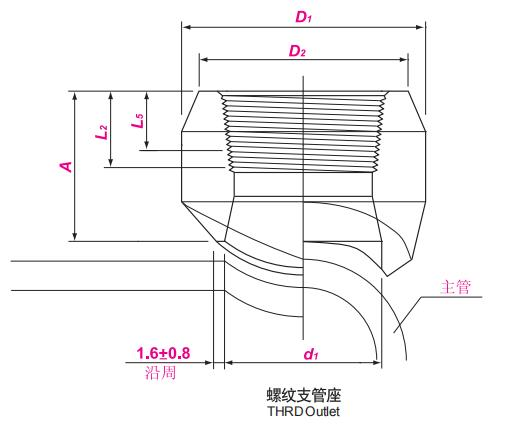

          锻制螺纹支管座参数

DN	NPS	DN	NPS	A		D1		D2		L	d1
				3000	6000	3000	6000	3000	6000		3000	6000
8~900	1/4~36	6	1/8	19	-	27	-	22	-	6.7	16	-
10~900	3/8~36	8	1/4	19	-	27	-	22	-	10.2	16	-
15~900	1/2~36	10	3/8	21	-	30	-	25	-	10.4	19	-
20~900	3/4~36	15	1/2	25	32	38	45	33	42	13.6	24	19
25~900	1~36	20	3/4	27	37	47	52	39	48	13.9	30	25
32~900	11/4~36	25	1	33	40	56	63	48	58	17.3	36	33
40~900	11/2~36	32	1 1/4	33	41	66	72	58	67	18	45	38
50~900	2~36	40	1 1/2	35	43	75	83	64	77	18.4	51	49
65~900	21/2~36	50	2	38	52	90	104	77	93	19.2	65	59
80~900	3~36	65	2 1/2	46	-	105	-	94	-	28.9	76	-
100~900	4~36	80	3	51	-	124	-	114	-	30.5	94	-
125~900	5~36	100	4	57	-	154	-	140	-	33	121	-

          螺纹支管座检验方法

          外观检查

          ✅ 识别表面缺陷，如裂纹、气孔、夹杂物或加工缺陷。
          目视检查或使用放大镜。
          检查表面是否有锈蚀、划痕或凹坑。
          螺纹应完整、无损坏、无毛刺。

          尺寸测量

          ✅ 确保尺寸符合 MSS SP-97 标准要求。

          使用游标卡尺、千分尺、深度尺 测量关键尺寸，包括：

          支管座的高度、外径、内径

          螺纹尺寸（大径、中径、小径）

       MSS SP-97 螺纹支管座的应用领域：

          石油天然气管道

          化工厂管道系统

          锅炉及压力容器管路

          消防管道系统

          造船及海洋工程
