NPT ASME B16.11 三通用于管道的分支连接。是一种具有三个端口的管件,每个端口都带有NPT螺纹。其主体形状大致为一个“T”形,中间部分为三通的主体,三个分支端口向外延伸。三通的内部通道是连通的,使得流体或气体能够在三个端口之间进行分流或合流操作。
NPT ASME B16.11 三通能够广泛用于石油、化工、天然气等工业领域,在石油开采过程中,井口的管道系统可能会使用NPT螺纹三通来连接不同方向的输油管道,或者将油、气、水等不同介质的管道进行分支连接。在建筑给排水系统中,NPT螺纹三通可用于将主管道中的水分配到不同的分支管道中。
ASME B16.11 三通的规格
Size Range | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1-1/2", 2", 2-1/2", 3", 4" |
Pressure Rating | 2000LB, 3000LB, 6000LB |
Thread Type | NPT, BSPP, BSPT, PT, PF |
Carbon Steel Grades | ASTM A105 / A105N, ASTM A350 LF2/LF3,A694 F42 / 46 / 52 / 56 / 65 / 70 |
Alloy Steel Grades | ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92 |
Stainless Steel Grades | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L,F321 |
Duplex Stainless Steel Grades | A182 F51/53/55/60 |

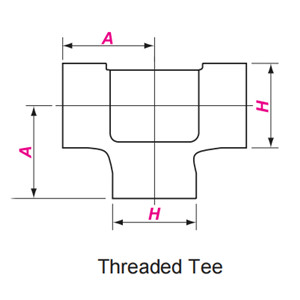

ASME B16.11 三通的尺寸
DN | NPS | A | H | ||||
2000LB | 3000LB | 6000LB | 2000LB | 3000LB | 6000LB | ||
6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 |
32 | 1 1/4 | 44 | 51 | 60 | 56 | 62 | 75 |
40 | 1 1/2 | 51 | 60 | 64 | 62 | 75 | 84 |
50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 |
65 | 2 1/2 | 76 | 83 | 95 | 92 | 102 | 121 |
80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |
NPT 和其他管螺纹有哪些不同的尺寸?
内径 (ID) 或流量大小决定了管螺纹尺寸。例如,“1/2–14 NPT”表示按照 NPT 标准制造的管螺纹,其公称内径为 1/2 英寸,每英寸有 14 个螺纹。如果使用“LH”,则管道为左旋螺纹。全球最典型的管螺纹形式为:
NPT:美国标准管锥螺纹
NPSC:美国标准直管接头管螺纹
NPTR:美国标准锥形栏杆管螺纹
NPSM:美国标准直机械管螺纹
NPSL:美国标准直锁紧螺母管螺纹
NPTF:美国标准锥形管螺纹(干密封)
BSPP:英国标准管螺纹平行
BSPT:英国标准锥形管螺纹
上述多个名称中的“锥形”一词表明了许多管螺纹与螺栓和螺钉上的螺纹之间存在巨大差异。需要大量管螺纹来创建防漏液压密封和机械接头。这是通过使外螺纹的锥形螺纹形状与内螺纹的锥形螺纹形状相匹配,并使用管道密封剂填充两个螺纹之间的任何间隙来实现的,否则可能会导致螺旋泄漏。螺纹在底部逐渐变细为圆锥体而不是圆柱体。每英寸长度的锥度为 1/16 英寸,或每英尺 3/4 英寸。
由于管螺纹是锥度螺纹,因此在拧入接头之前,螺纹会卡住。标准将此距离定义为手紧啮合的长度,即管螺纹可以手动拧入的距离。有效螺纹,即在典型的机加工管螺纹上形成密封的螺纹长度,是另一个指定的距离。与这些距离相比,工人更方便地知道用手要转多少圈以及用扳手要转多少圈。安装锥形管螺纹时,无论是塑料管螺纹还是金属管螺纹,基本准则是用手指拧紧螺纹,然后再用扳手转一到两圈。扭矩安装值可以根据应用确定,但由于管接头存在差异,例如公螺纹和母螺纹的材料不同、所用密封剂的类型以及产品壁厚的内部差异,因此不能通用标准扭矩规范。
NPT、PT、BSPT,BSPP 螺纹的区别
NPT(National Pipe Tapered threaded)
这是美国标准的圆锥管螺纹,由美国国家标准协会(ANSI)制定。牙型角为60°,这种角度设计使得螺纹在连接时具有一定的自锁性和较好的承载能力。在高压、高温等较为恶劣的工况下,60°牙型角有助于保证连接的稳定性。主要应用于美国及北美地区的管道连接,在石油、天然气、化工等行业的管道系统中广泛使用。

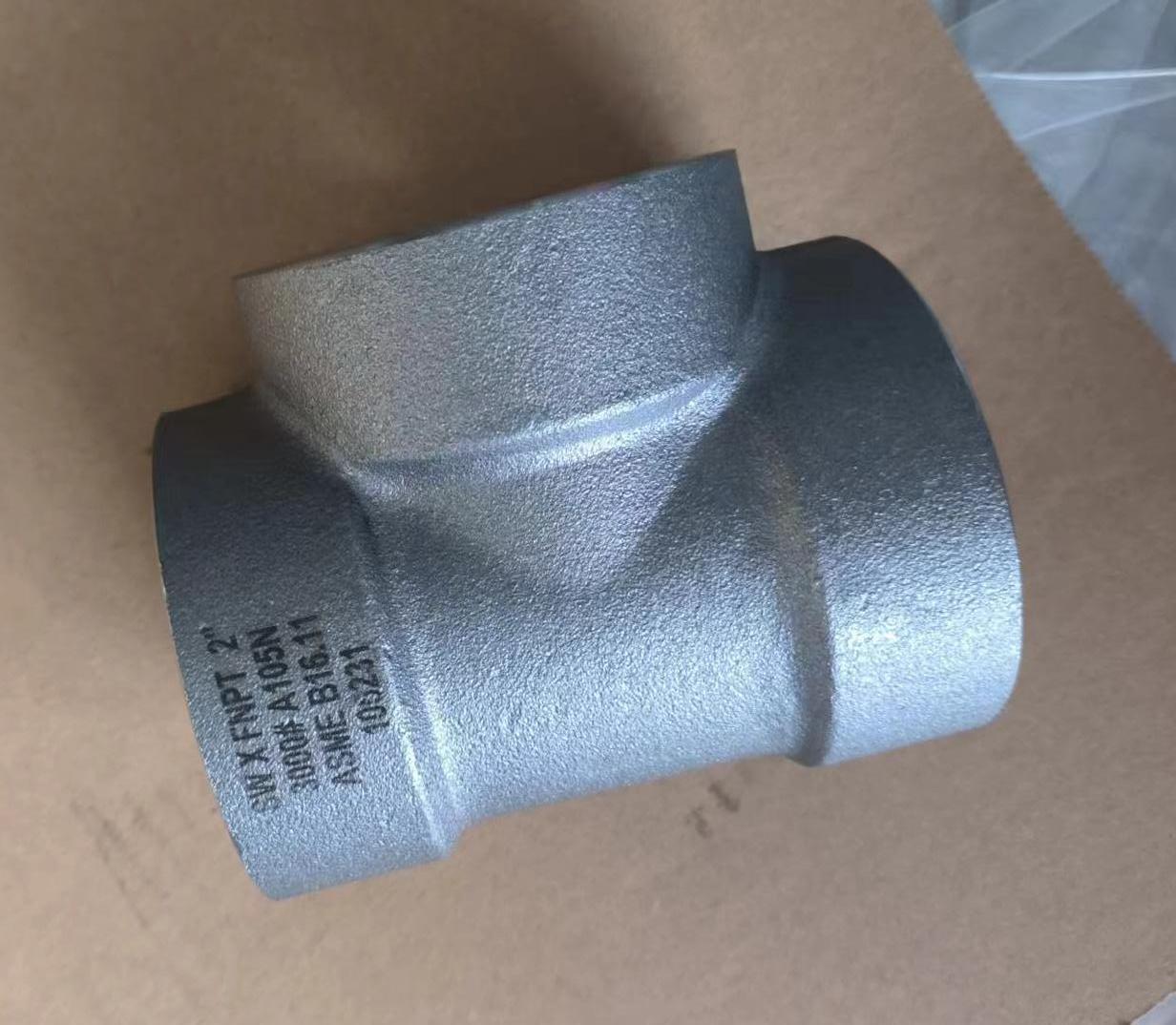

上图是我们公司做过的NPT ASME B16.11 三通的验货照片,FNPT为内螺纹。NPT具有1:16的锥度。这种锥度设计使得螺纹在拧紧过程中,随着螺纹的旋入,管道之间的连接会越来越紧密,通过锥度产生的径向压力实现密封,并且能够在一定程度上补偿管道连接中的轴向偏差。
PT(Pipe Thread)
PT螺纹是日本和韩国等国家使用的圆锥管螺纹标准,等同于ISO标准中的R螺纹。在日本和韩国的工业管道、建筑给排水管道等领域应用较多。
BSPT(British Standard Pipe Taper Thread)
这是英国标准的圆锥管螺纹,用于需要密封的管道连接。主要应用于英国及英联邦国家的管道连接。在一些传统的英国工业领域,如机械制造、给排水、暖通等管道连接中经常使用。
上图是BSPT碳钢三通,同样具有1:16的锥度,其锥度设计的目的也是为了在连接时通过螺纹的紧密配合和锥度产生的压力来实现密封,在英制圆锥管螺纹连接中是一种常见的设计方式。
BSPP(British Standard Pipe Parallel Thread)
为英国标准的圆柱管螺纹,同样应用于英国及英联邦国家。常用于一些对密封要求不是特别高,依靠密封材料(如密封胶带或密封胶)辅助密封的管道连接场合。
NPT ASME B16.11 三通的应用领域
●石油和天然气行业
在石油和天然气的开采过程中,井口设备包括采油树、井口阀门等,这些设备之间的管道连接需要高度的密封性和可靠性。螺纹三通可用于将不同功能的管道(如出油管道、注水管道、放气管道等)进行连接和分流。
●化工行业
在化工生产的各种工艺流程中,不同的化学介质需要在管道系统中进行传输、混合、分离等操作。螺纹三通可以作为管道的分支或汇合点。在化工原料和产品的储存区域,如储罐与输送管道之间的连接,NPT ASME B16.11 三通可用于实现多管道的连接。
●电力行业
在火力发电厂的汽水循环系统中,锻制三通可用于连接不同管径的蒸汽管道和水管道。
在核电站的一回路和二回路系统中,尽管对管道材料和连接有更严格的核安全要求,但NPT 螺纹三通在一些辅助管道系统(如冷却水管道、通风管道等)中仍有应用。
