浏览数量： 3 作者： 本站编辑 发布时间： 2026-05-15 来源： 本站

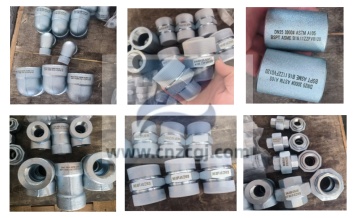

今年3月份，澳大利亚老客户订购的热镀锌BSPT螺纹管件订单成功交付。这批订单是客户针对当地市政供水管网维护项目采购的压力Class3000热镀锌螺纹管件。

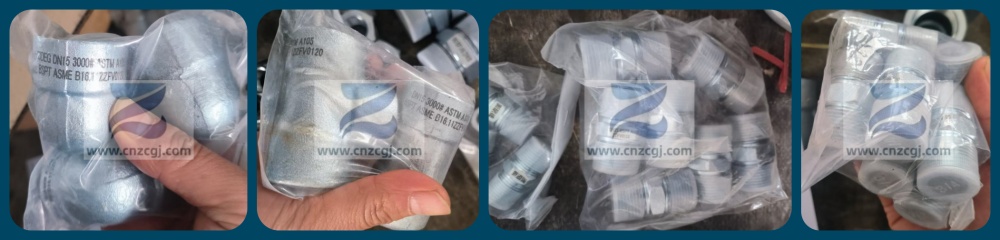

因为是正常管网维护项目，所以订单采购的数量并不多，但是交期比较紧急，客户要空运到澳大利亚。我们为满足空运要求，同时也本着为客户节省空运费用的目的，采用比较简便的包装方式：先用塑料密封袋包装，然后再装入纸箱；为保证空运安全，我们对内外包装都做了加固，内部填充气泡膜，外部用PE膜包裹纸箱。客户收到货后，外包装和产品都完好无损。
| ITEM | DESCRIPTION | QTY | UNIT | |
| 1 | Elbow 90Deg | 15mm F/F | 3 | EA |
| 2 | Elbow 90Deg | 15mm M/F | 2 | EA |
| 3 | Elbow 90Deg | 25mm F/F | 3 | EA |
| 4 | Elbow 90Deg | 25mm M/F | 2 | EA |
| 5 | Elbow 90Deg | 40mm F/F | 3 | EA |
| 6 | Elbow 90Deg | 40mm M/F | 2 | EA |
| 7 | Elbow 90Deg | 20mm M/F | 5 | EA |
| 8 | Full Coupling | 25mm | 2 | EA |
| 9 | Full Coupling | 40mm | 2 | EA |
| 10 | Hex Nipple | 20mm | 7 | EA |
| 11 | Hex Nipple | 15mm | 3 | EA |
| 12 | Hex Nipple | 25mm | 7 | EA |
| 13 | Hex Nipple | 40mm | 3 | EA |
| 14 | Hex Nipple | 50mm | 3 | EA |
| 15 | Reducing Bush | 25×15mm | 3 | EA |
| 16 | Reducing Bush | 40×25mm | 3 | EA |
| 17 | Reducing Nipple | 15×10mm | 3 | EA |
| 18 | Reducing Nipple | 25×15mm | 2 | EA |
| 19 | Reducing Nipple | 40×25mm | 2 | EA |
| 20 | Socket | 15mm | 2 | EA |
| 21 | Tee | 15mm | 2 | EA |
| 22 | Tee | 20mm | 2 | EA |
| 23 | Tee | 25mm | 3 | EA |
| 24 | Tee | 40mm | 3 | EA |
| 25 | Union | 15mm F/F | 2 | EA |
| 26 | Union | 20mm F/F | 4 | EA |
| 27 | Union | 25mm F/F | 2 | EA |
| 28 | Union | 40mm F/F | 2 | EA |
| TOTAL | 82 | EA | ||
热镀锌螺纹管件因其出色的防腐性能、较高的机械强度以及简便的螺纹连接形式，在众多行业中扮演着不可或缺的角色。BSPT（英标锥管螺纹）主要使用于欧洲、亚洲（特别是中国和日本）、澳大利亚、非洲等世界大部分地区。
螺纹管件是指内壁或外壁加工有螺纹，通过锥管螺纹的啮合来实现管道连接的管件。这类管件通常采用锻制工艺制造，具有结构紧凑、安装拆卸便捷的特点，尤其在现场无法动火或需要频繁检修的环境下优势明显。
螺纹管件种类丰富，可满足不同设计要求的工业管道项目，应用比较广泛的有以下几个品类：
螺纹弯头（45/90Deg Elbow）：用于改变管路方向，外观呈L形，分为45度和90度螺纹弯头两种，适用于改变管道方向。
螺纹三通(Tee)：用于分流或合流，外观呈T形，分为等径和异径两种形式，是工业管道系统中常见的分支连接件。
螺纹管箍（Coupling）：管箍用于直线连接两根管道，分为单螺口管箍和双螺口管箍；
补芯(Bushing)：补芯用于管径大小头的转换；
六角短节（Hex Nipple）：是工业管道连接中常用的一种配件。常见的有等径六角外丝和异径六角外丝，中间是六角截面，两边变用螺纹连接形式。

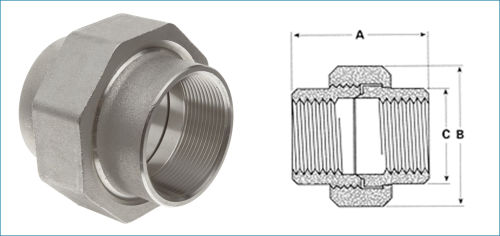

螺纹活接头（Union）：带有螺母，便于快速拆卸，常用于需要定期清理的仪表或设备接口，压力等级分为Class 3000和6000。
支管座（Outlet)：是一种符合 MSS SP-97 标准的锻制支管座，主要用于将支管连接到主管上，常见于高压管道系统。它可以代替传统的三通，提高安装效率。
螺纹 45° 弯头 | 螺纹 90° 弯头 | 螺纹三通 | 螺纹四通 | ||||||||||||
Threaded 45 Elbow | Threaded 45 ° Elbow | Threaded Tee | Threaded Cross | ||||||||||||
GB/T 14383 ASME B16.11 | |||||||||||||||
公称尺寸 | 中心至端面 | 端部外径 | 本体壁厚 | 螺纹长度 | |||||||||||
DN | NPS | A | H | G min | L5 min | L2 min | |||||||||
90° Elbows, Tees, Crosses | 45 ° Elbows | ||||||||||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | ||||
6 | 1/8 | 21 | 21 | 25 | 17 | 17 | 19 | 22 | 22 | 25 | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
8 | 1/4 | 21 | 25 | 28 | 17 | 19 | 22 | 22 | 25 | 33 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
10 | 3/8 | 25 | 28 | 33 | 19 | 22 | 25 | 25 | 33 | 38 | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
15 | 1/2 | 28 | 33 | 38 | 22 | 25 | 28 | 33 | 38 | 46 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
20 | 3/4 | 33 | 38 | 44 | 25 | 28 | 33 | 38 | 46 | 56 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
25 | 1 | 38 | 44 | 51 | 28 | 33 | 35 | 46 | 56 | 62 | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
32 | 1 1/4 | 44 | 51 | 60 | 33 | 35 | 43 | 56 | 62 | 75 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
40 | 1 1/2 | 51 | 60 | 64 | 35 | 43 | 44 | 62 | 75 | 84 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
50 | 2 | 60 | 64 | 53 | 43 | 44 | 52 | 75 | 84 | 102 | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
65 | 2 1/2 | 76 | 83 | 95 | 52 | 52 | 64 | 92 | 102 | 121 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
80 | 3 | 86 | 95 | 106 | 64 | 64 | 79 | 109 | 121 | 146 | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
100 | 4 | 106 | 114 | 114 | 79 | 79 | 79 | 146 | 152 | 152 | 6.55 | 11.18 | 18.67 | 27.7 | 33 |
双螺口管箍 | 单螺口管箍 | 半管接头 | 管帽 | |||||||
Coupling | Half-Coupling | Boss | Cap | |||||||
公称尺寸 | 端面至端面 | 端面至端面 | 外径 | 顶部厚度 | 螺纹长度 | |||||
DN | NPS | W | P | D | G min | L5 min | L2 min | |||
3000 & 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 19 | 16 | 22 | 4.8 | 6.4 | 6.7 | ||
8 | 1/4 | 35 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
10 | 3/8 | 38 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
15 | 1/2 | 48 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
20 | 3/4 | 51 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
25 | 1 | 60 | 41 | 43 | 44 | 57 | 9.7 | 11.2 | 14.7 | 17.3 |
32 | 1 1/4 | 67 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17.0 | 18.0 |
40 | 1 1/2 | 79 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
50 | 2 | 86 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
65 | 2 1/2 | 92 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
80 | 3 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
100 | 4 | 121 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
公称尺寸 | 弯头 、三通和四通 | 双螺口管箍 | 单螺口管箍 | |
中心至端面 | 端面至端面 | 端面至端面 | ||
DN | NPS | A J | W | W/ 2 |
6~8 | 1/8~1/4 | ± 1.0 | ± 1.0 | ± 1.0 |
10~20 | 3/8~3/4 | ± 1.5 | ± 1.5 | ± 1.5 |
25~50 | 1~2 | ± 2.0 | ± 2.0 | ± 2.0 |
65~100 | 21/2~4 | ± 2.5 | ± 2.5 | ± 2.5 |
连接型式 | 压力等级 | 适配的管子壁厚等级 |
螺纹 | 2000 | Sch80/XS |
3000 | Sch160 | |
6000 | XXS |
为确保互换性与可靠性，各个国家和地区针对螺纹管件都制定了严格生产标准：
由美国机械工程师协会（ASME）发布的关于锻制管件的标准，全称为《承插焊和螺纹连接锻制管件》。
标准适用范围
该标准涵盖承插焊和螺纹锻造管件的额定值、尺寸、公差、标记和材料要求。螺纹端管件指定压力等级为2000磅级、3000磅级和6000磅级；承插焊端管件则涵盖3000磅级、6000磅级和9000磅级。
产品类型

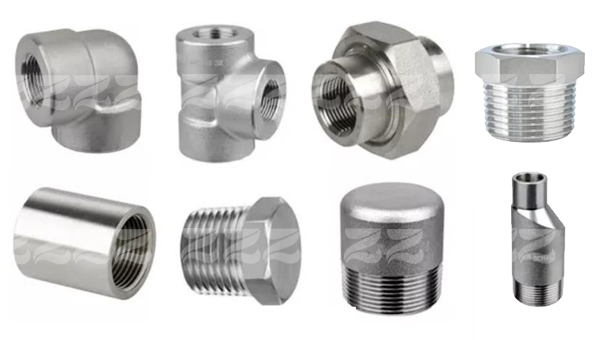

标准所涵盖的管件类型包括：弯头（45°/90°）、三通、四通、管箍、管帽、管塞、补芯等常用螺纹连接产品。
由美国制造商标准化协会（MSS）发布的关于承插焊和螺纹活接头（Unions）的标准规范；
标准定位
活接头（Union）是一种带螺纹的可拆卸管道连接件，由插口、承口及承插槽三部分组成，通过内外螺纹的旋合实现管道连接，便于管道的快速拆装与检修更换。
与ASME B16.11的互补性
ASME B16.11虽涵盖活接头类别，但MSS SP-83对活接头的密封设计、球面接触面的加工要求、压力-温度额定值等作出了更为细化的规定。两者在实际生产中常常互补使用——ASME B16.11提供基础尺寸框架，MSS SP-83则对活接头的特殊要求进行补充。
压力等级
按照MSS SP-83标准制造的活接头，通常可覆盖Class 3000、Class 6000直至Class 9000压力等级，适应不同工况需求。
由MSS发布的关于整体加强式锻造支管座的标准规范；
标准定义与产品类型
该标准定义了90°和45°整体增强锻造支管座的关键尺寸、表面处理、公差、测试、标记、材料和强度要求，涵盖对焊端、承插焊端和螺纹端三种连接形式。
常见的MSS SP-97产品类型包括：
产品名称 | 连接形式 | 典型用途 |
Weldolet（对焊支管座） | 对焊端 | 主管与支管全焊透连接 |
Sockolet（承插焊支管座） | 承插焊端（Class 3000/6000） | 小口径支管连接 |
Threadolet（螺纹支管座） | 螺纹端（NPT） | 无需焊接的支管连接 |
Latrolet（45°支管座） | 对焊/承插焊/螺纹 | 45°倾斜分支连接 |
热镀锌工艺（先加工螺纹、后浸入约450℃锌液）赋予管件三重核心优势：
卓越的耐腐蚀性能：锌层厚度达70-100μm，耐盐雾能力远超普通电镀，可用于市政供水、海洋及化工环境。
高强度与抗冲击：锌铁合金层与基体结合牢固，不剥落、不起皮，能承受运输及安装中的机械应力。
螺纹密封良好：按GB/T 22029预留间隙并采用离心甩锌工艺，确保镀后螺纹通止规合格，安装顺畅无卡滞。
ASME B16.11标准本身不定义螺纹形式，但要求管件螺纹应符合ANSI/ASME B1.20.1（NPT螺纹）或相关BSP标准。实际应用中需特别注意：
对比项 | NPT | BSPT | BSPP |
牙型角 | 60° | 55° | 55° |
螺纹类型 | 锥（1:16） | 锥（1:16） | 直（圆柱） |
密封方式 | 螺纹过盈+生料带 | 螺纹过盈+生料带 | 端面密封（O型圈/垫片） |
主要使用地区 | 北美 | 欧洲、亚洲、澳大利亚、非洲 | 欧洲、亚洲 |
BSPT因其锥螺纹过盈配合，在高压流体密封场景中表现优异，适用于燃气、液压、消防等系统。
简单来说就是：让外螺纹的直径，比内螺纹的直径设计得略大一点。这样，在拧紧的过程中，内外螺纹的牙顶和牙底就会发生弹性变形并相互挤压，从而形成巨大的接触压力。
这种压力会密封住螺纹间的螺旋间隙，并依靠金属间的摩擦力来传递负载和产生锁紧力，防止松动。
NPT和BSPT螺纹采用了独特的锥度设计来实现过盈配合。当两个锥螺纹开始拧合时，随着旋入深度的增加，内外螺纹的牙顶和牙底之间会产生一个逐渐增大的径向挤压力，这就是过盈的来源。
