NPT A105 管塞是由碳钢材料制成的,具有螺纹连接的管塞。它主要用于封闭管道系统中的孔洞,防止流体泄漏,确保管道系统的正常运行。碳钢螺纹管塞具有较高的强度和硬度,能够承受一定的压力和拉力。同时,其螺纹连接部分具有良好的密封性能,能够有效地防止流体泄漏。
A105 螺纹管塞广泛应用于石油、化工、天然气、电力等行业的管道系统中。特别是在需要承受高压和密封性能要求较高的场合,如石油炼制、化工生产、天然气输送等领域,碳钢螺纹管塞发挥着重要的作用。
ASME B16.11 管塞的规格
Size Range | 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1-1/2", 2", 2-1/2", 3", 4" |
Pressure Rating | Class 3000 |
Carbon Steel Grades | ASTM A105 / A105N, ASTM A350 LF2/LF3 |
Alloy Steel Grades | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
Stainless Steel Grades | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L,F321 |
Duplex Stainless Steel Grades | ASTM A182 F51, F53, F44 |
管塞的材质种类丰富多样,其中碳钢材质的较为常见,A105 的化学元素和机械性能如下:
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V |
ASTM A105 | MIN | 0.60 | 0.10 | ||||||||
MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 |
NPT A105 管塞中硅的含量一般在0.10% - 0.35%左右。硅在碳钢中主要起脱氧作用,同时也能提高钢的强度。适量的硅有助于细化晶粒,从而提高钢的韧性和强度。在碳钢管塞的生产过程中,硅的存在有助于提高管塞的质量和性能稳定性。
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |
断面收缩率反映了材料在拉伸断裂时横截面积的收缩程度。它也是衡量材料塑性的一个指标。对于碳钢管塞,合适的断面收缩率可以保证管塞在承受复杂应力时的安全性和可靠性。
管塞的尺寸和重量

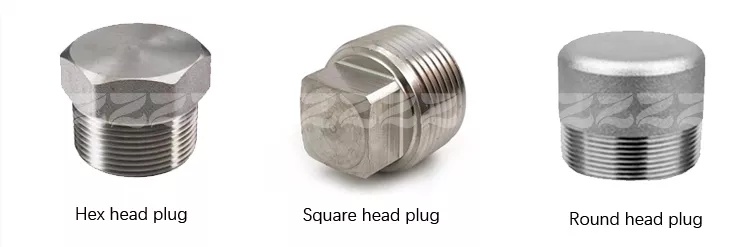

NPT管塞有 3 种类型:六角管塞、圆头管塞和方头管塞。所有锻造的螺纹管塞都有两个部分,一个外螺纹用于连接,一个头部用于密封。管塞的常用压力是3000#,下图为3000#的管塞尺寸和重量表。
Nominal Size | Length | Square Height | Width Height | Head Diameter | Length | Hex Height | Hex Height | Hex Width Flats | |
DN | NPS | Amin | Bmin | Cmin | Enom | Dmin | Hmin | Gmin | Fnom |
6 | 1/8 | 10 | 6 | 7 | 10 | 35 | 6 | - | 11 |
8 | 1/4 | 11 | 6 | 10 | 14 | 41 | 6 | 3 | 16 |
10 | 3/8 | 13 | 8 | 11 | 18 | 41 | 8 | 4 | 18 |
15 | 1/2 | 14 | 10 | 14 | 21 | 44 | 8 | 5 | 22 |
20 | 3/4 | 16 | 11 | 16 | 27 | 44 | 10 | 6 | 27 |
25 | 1 | 19 | 13 | 21 | 33 | 51 | 10 | 6 | 36 |
32 | 11/4 | 21 | 14 | 24 | 43 | 51 | 14 | 7 | 46 |
40 | 11/2 | 21 | 16 | 28 | 48 | 51 | 16 | 8 | 50 |
50 | 2 | 22 | 18 | 32 | 60 | 64 | 18 | 9 | 65 |
65 | 21/2 | 27 | 19 | 36 | 73 | 70 | 19 | 10 | 75 |
80 | 3 | 28 | 21 | 41 | 89 | 70 | 21 | 10 | 90 |
100 | 4 | 32 | 25 | 65 | 114 | 76 | 25 | 13 | 115 |
重量表
DN | NPS | SQUARE HEAD PLUG | HEX HEAR PLUG | ROUND HEAD PLUG |
6 | 1/8 | 0.01 | 0.02 | 0.02 |
8 | 1/4 | 0.02 | 0.03 | 0.05 |
10 | 3/8 | 0.03 | 0.05 | 0.08 |
15 | 1/2 | 0.06 | 0.08 | 0.08 |
20 | 3/4 | 0.10 | 0.14 | 0.20 |
25 | 1 | 0.18 | 0.25 | 0.34 |
32 | 1-1/4 | 0.30 | 0.49 | 0.59 |
40 | 1-1/2 | 0.41 | 0.65 | 0.73 |
50 | 2 | 0.67 | 1.16 | 1.44 |
65 | 2-1/2 | 1.11 | 1.83 | 2.36 |
80 | 3 | 1.69 | 2.92 | 3.5 |
100 | 4 | 3.48 | 5.50 | 6.08 |
如何安装螺纹管塞
●安装前

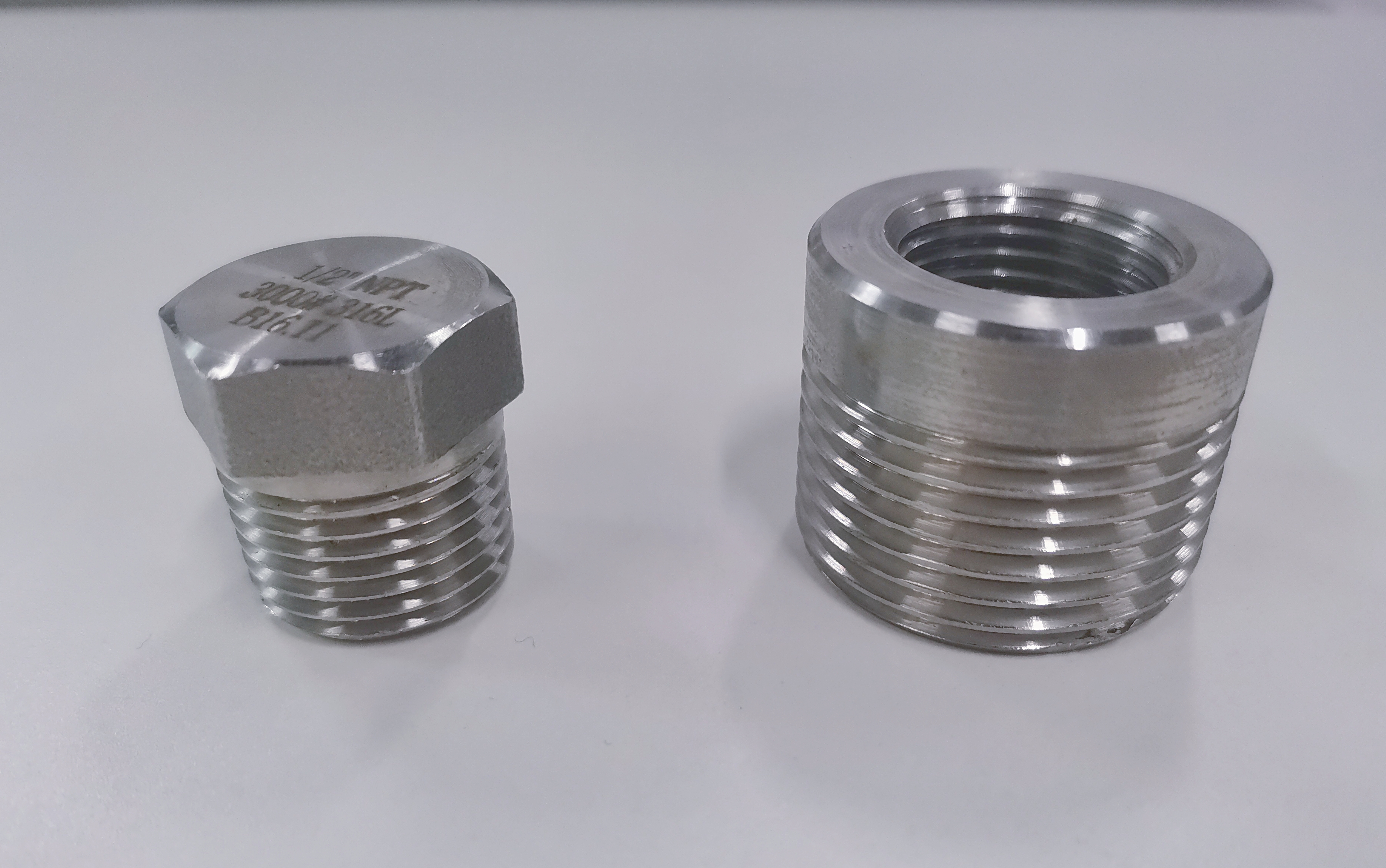

仔细检查螺纹管塞的螺纹部分。确保螺纹没有损坏、变形或毛刺等缺陷。如果发现螺纹有问题,应更换管塞。同时,检查管道或设备上的接口螺纹。清除接口处的铁锈、油污、杂质等。铁锈会影响螺纹的配合精度,油污可能导致密封不良。可以使用钢丝刷清理铁锈,用抹布蘸取清洁剂擦拭油污。
●安装时

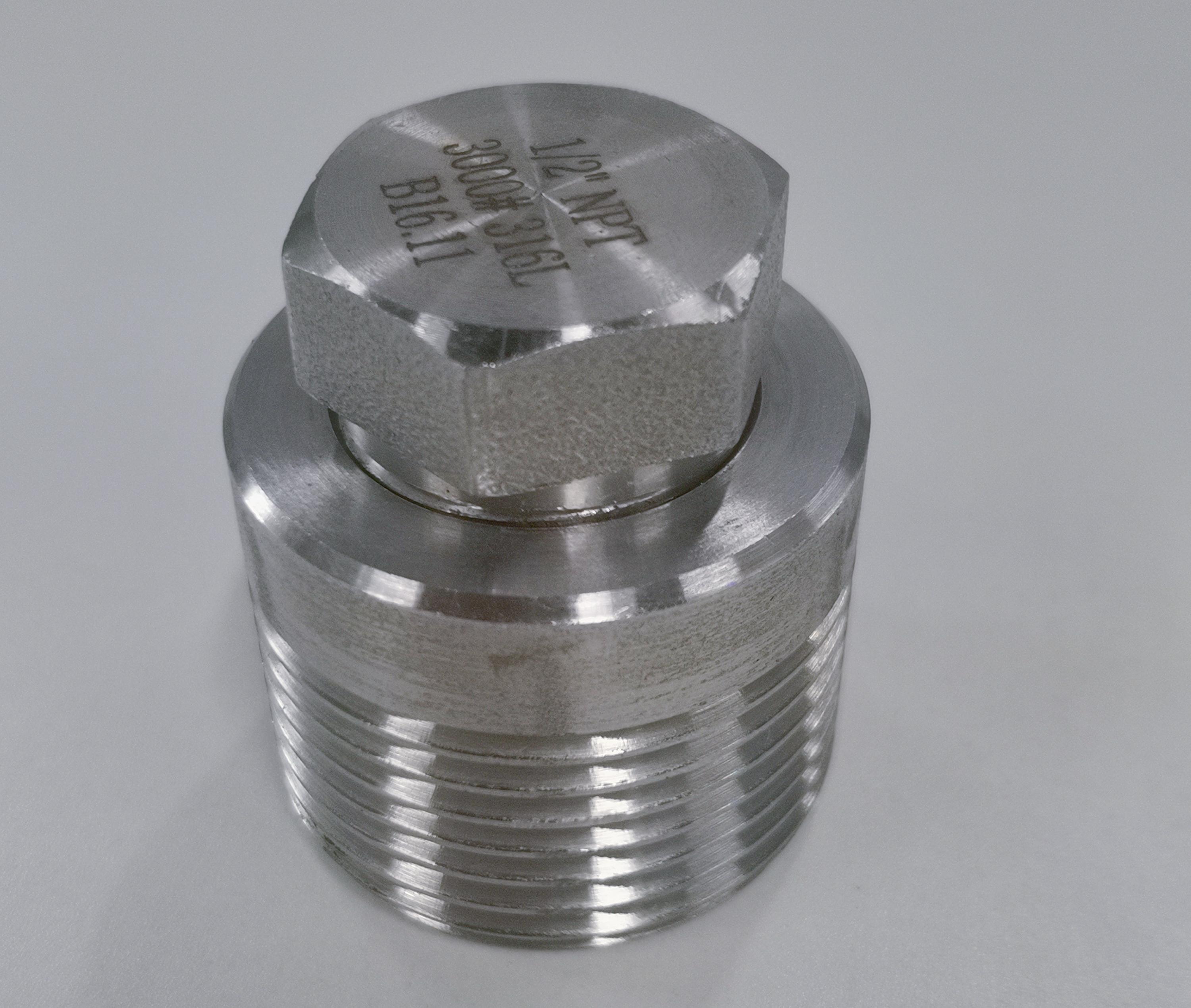

用手将NPT A105 管塞对准管道或设备的接口螺纹,轻轻旋入。开始时要确保螺纹正确对齐,避免错牙。当用手旋入几圈后,感觉阻力逐渐增大时,可以使用合适的工具进一步旋紧。对于较小管径的管塞,可以使用扳手;对于较大管径或需要较大扭矩的管塞,可能需要使用管钳。在使用工具时,要注意施力均匀,避免偏斜。
●安装后
检查管塞安装后的外观,确保管塞完全旋入,没有倾斜或突出于管道接口表面。如果管塞安装不平整,可能会影响周围设备或管道的安装,并且也可能存在密封隐患。
在安装完成后,可以进行简单的密封性检查。对于液体管道系统,可以观察管塞周围是否有液体渗出;对于气体管道系统,可以使用肥皂水涂抹在管塞周围,观察是否有气泡产生。如果发现有泄漏现象,应重新检查安装过程,可能需要重新缠绕密封材料并旋紧管塞。
怎样检测NPT A105 管塞

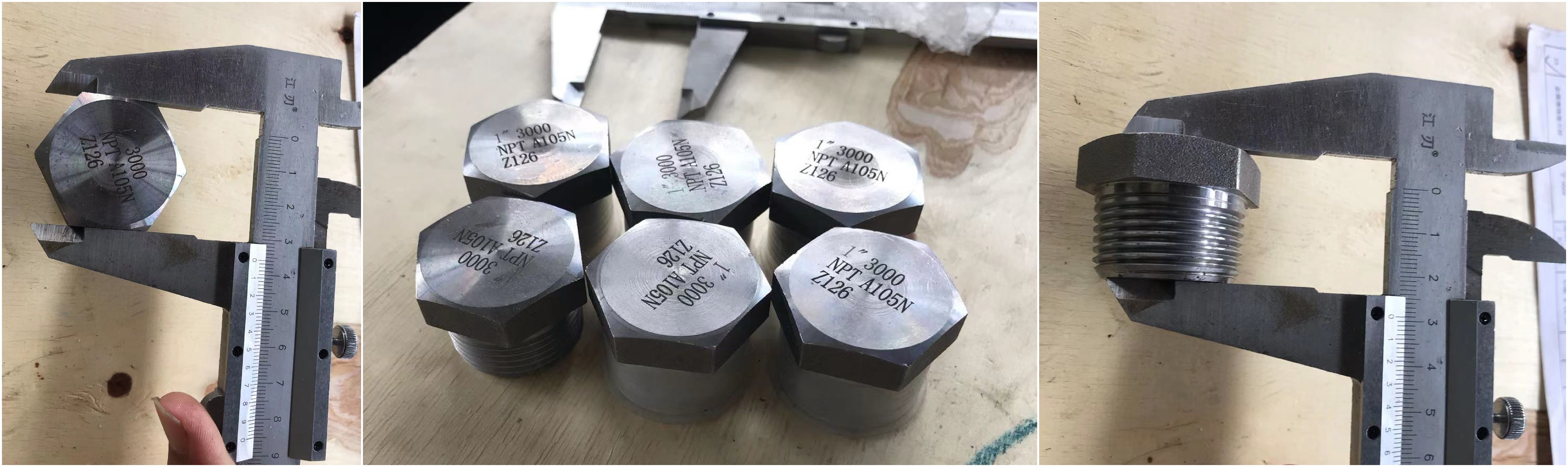

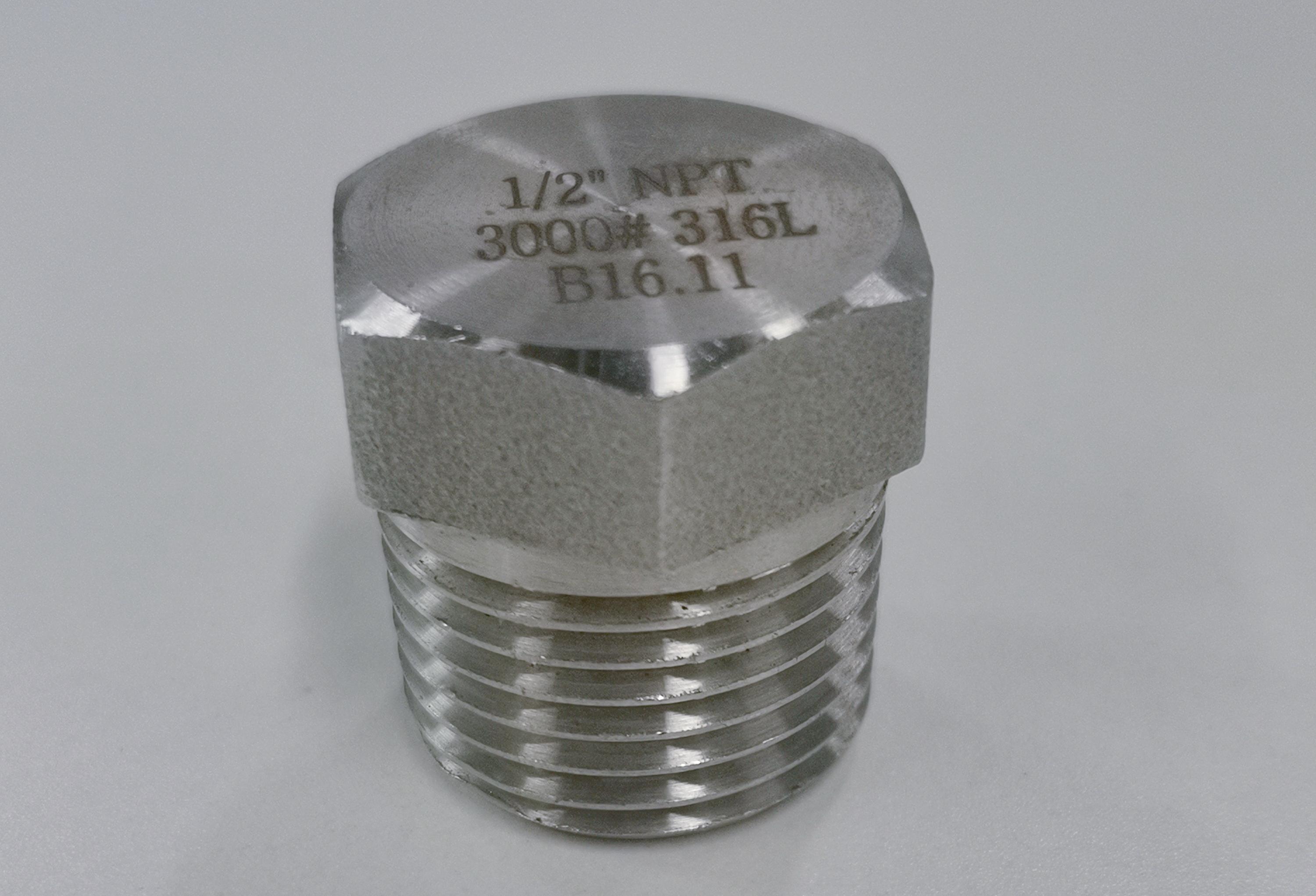

使用量具如卡尺、千分尺等测量管塞的关键尺寸,包括外径、长度等。对于NPT A105 管塞,其螺纹部分的尺寸必须符合相应的标准。螺纹的完整性至关重要。使用螺纹规检查螺纹的牙型、螺距和螺纹角度。将螺纹规与管塞螺纹紧密贴合,如果螺纹规不能顺利通过或存在明显间隙,则螺纹不合格。同时,检查螺纹表面的粗糙度。螺纹表面应光滑,没有毛刺、划痕等。粗糙的螺纹表面可能会影响密封性能和旋入的顺畅性。
