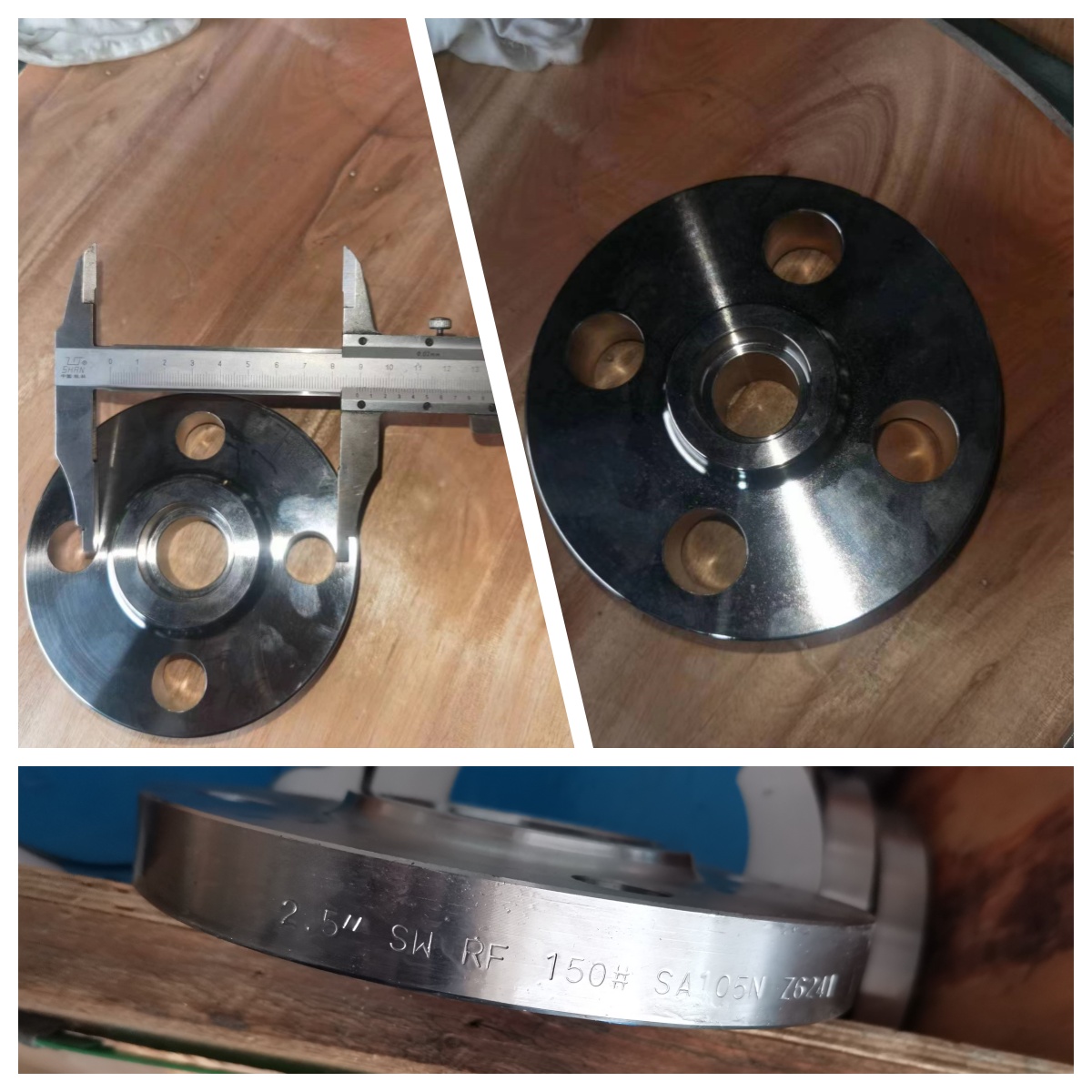

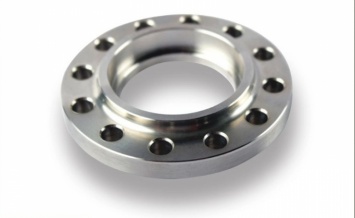

碳钢承插法兰

             碳钢承插法兰是指将管子端部插入法兰环内，在管端及外侧焊接的法兰。承插法兰的刚性好，焊接变形小，这种结构使得承插法兰具有安装简便、密封性能好等特点。承插法兰广泛应用于石油、化工、造船、制药、冶金、机械、等行业。在这些行业中，承插法兰以其优良的性能和可靠的质量赢得了广泛的认可和应用。

         碳钢承插法兰的规格

Size Range	1/2"- 3" / DN15 - DN80
Pressure Rating	Class 150, 300, 600, 1500
Standard	ANSI / ASME B16.5
Carbon Steel	ASTM A105 / A105N

          承插法兰的尺寸

             承插法兰的压力等级有150#，300#,600#和1500#不同等级和规格的碳钢法兰具有不同的尺寸标准，包括外径、螺栓孔直径，法兰厚度等。法兰承插接口的直径要大于钢管直径以便于管道与法兰的焊接。

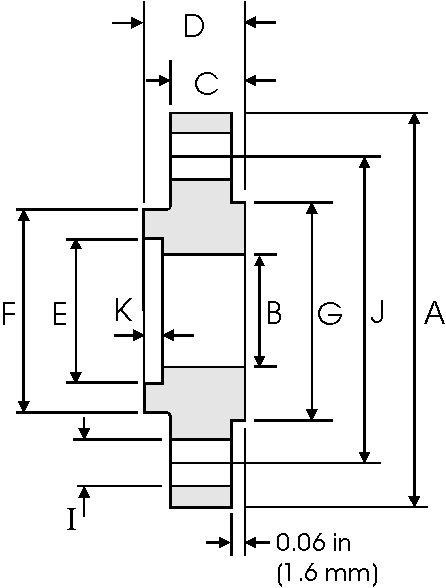

            Class 300承插法兰尺寸和重量

NPS	A	B	C	D	E	K	F	G	H	I	J	W
	inch	inch	inch	inch	inch	inch	inch	inch	No. of Holes	inch	inch	kg/pc
	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm
1/2	3.75	0.62	0.56	0.88	0.88	0.38	1.5	1.38	4	0.62	2.62	0.66
	95.2	15.7	14.2	22.3	22.4	9.6	38.1	35.1		15.7	66.55
3/4	4.62	0.82	0.62	1.0	1.09	0.44	1.88	1.69	4	0.75	3.25	1.15
	117.3	20.8	15.7	25.4	27.7	11.1	47.7	42.9		19.1	82.5
1	4.88	1.05	0.69	1.06	1.36	0.5	2.12	2.0	4	0.75	3.5	1.4
	123.9	26.7	17.5	26.9	34.5	12.7	53.8	50.8		19.1	88.9
1-1/4	5.25	1.38	0.75	1.06	1.7	0.56	2.5	2.5	4	0.75	3.88	1.75
	133.3	35.1	19	26.9	43.2	14.2	63.5	63.5		19.1	98.6
1-1/2	6.12	1.61	0.81	1.19	1.95	0.62	2.75	2.88	4	0.88	4.5	2.55
	155.4	40.9	20.6	30.2	49.5	15.7	69.85	73.15		22.3	114.3
2	6.5	2.07	0.88	1.31	2.44	0.69	3.31	3.62	8	0.75	5.0	2.93
	165.1	52.6	22.3	33.2	62	17.5	84	91.9		19.1	127
2-1/2	7.5	2.47	1.0	1.5	2.94	0.75	3.94	4.12	8	0.88	5.88	4.4
	190.5	62.7	25.4	38.1	74.7	19	100	104.6		22.3	149.3
3	8.25	3.07	1.12	1.69	3.57	0.81	4.62	5.0	8	0.88	6.62	5.92
	209.5	78	28.4	42.9	90.7	20.6	117.3	127		22.3	168.1

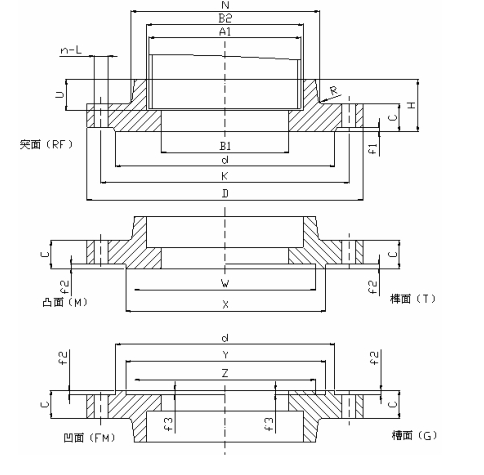

          碳钢承插法兰的密封面型式

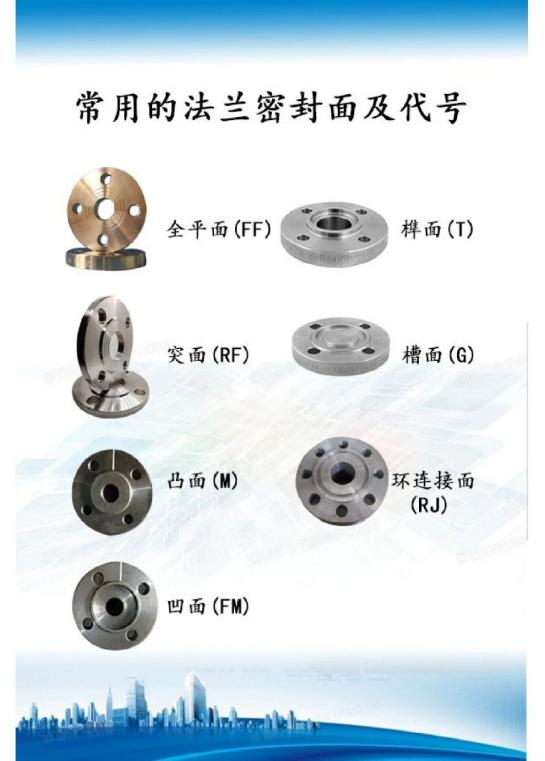

             常见的密封面型式有突面(RF)、平面(FF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)等。

             突面（RF）：这是承插法兰常见的一种密封面形式，其表面平整，通过螺栓连接时，依靠法兰密封面与垫片之间的压紧来实现密封效果。

             凹凸面（MFM）：凹凸面由凹面和凸面组成，一般一个法兰采用凹面，另一个兰采用凸面，两者通过螺栓连接并压紧，形成更加紧密的密封。

             榫槽面（TG）：榫槽面由榫面和槽面组成，类似于凹凸面，但榫面和槽面的形状更为复杂，能够提供更好的密封性能。

             环连接面（RJ）：环连接面是一种特殊的密封面形式，它采用环形密封结构，通过螺栓连接时，能够形成更加均匀的密封压力，适用于高压、高温等苛刻工况。

             承插法兰的密封面形式选择取决于具体的应用场景和工况条件。一般来说，对于压力温度较低的场合，可以选择突面或凹凸面；而对于要求更高密封性能的场合，则可以选择榫槽面或环连接面。

          碳钢承插法兰工作领域

              ●石油化工领域

             在石油化工行业中，承插法兰被用于连接石油、化工、天然气等介质的输送管道。它能够有效确保管道系统的安全稳定运行，防止介质泄漏。

             ●能源领域

             在能源领域，特别是发电厂中，承插法兰被广泛应用于水、气、汽等管道的连接。这些管道系统往往需要在高温、高压环境下运行，对连接件的耐高温性能和承压能力有严格要求。

             ●建筑领域

             在建筑领域，承插法兰也被广泛应用于楼宇、桥梁、地下管道等建筑物的建造中。这些建筑物对管道系统的稳定性和安全性有较高要求，而锻制法兰凭借其可靠的连接性能和优异的耐腐蚀性能，能够为建筑物的运行提供稳定保障。

             ●其他领域

             承插法兰还被广泛应用于轻重工业、冷冻、卫生、水暖、消防、电力、航天等基础工程中，成为管道系统中不可或缺的连接元件。

          如何对承插法兰进行检验

             对于碳钢承插法兰的检验我们通常有以下几步，首先通过目视检查法兰表面，确保表面光洁无明显缺陷。之后进行尺寸检查，按照标准或设计要求，逐一测量并记录各项尺寸数据。通过光谱分析仪测定法兰材料的化学成分，确保其符合相关标准和设计要求。严格的检验流程，可以确保承插法兰的质量和性能符合应用要求，为管道系统的安全稳定运行提供有力保障。

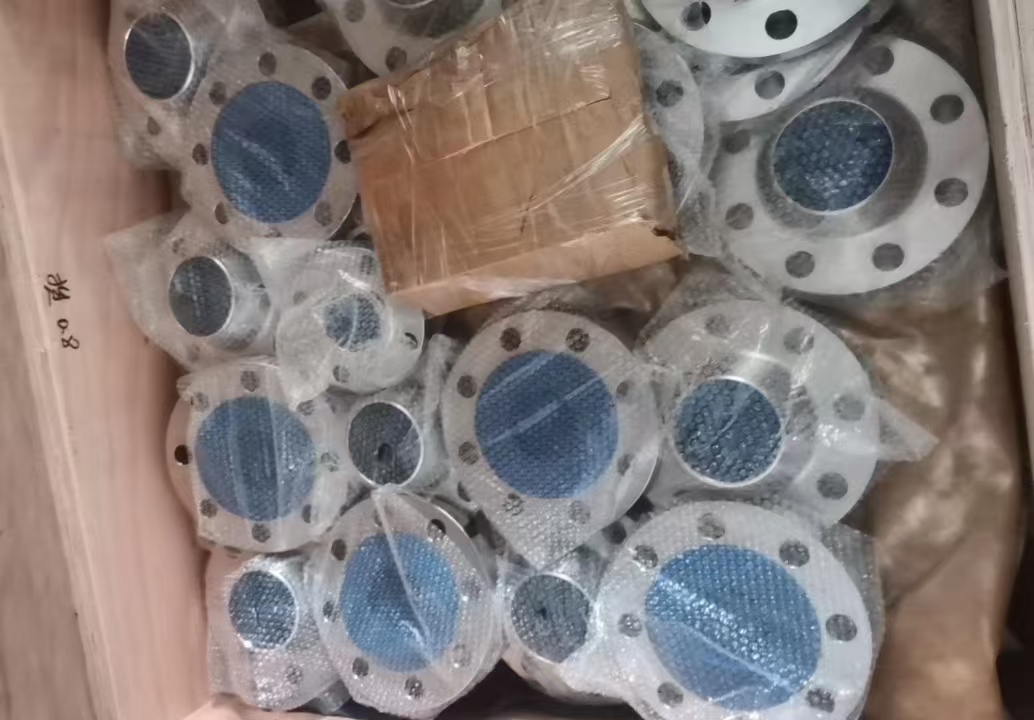

          包装

             碳钢承插法兰的包装方式通常采用木箱包装，以确保在运输和储存过程中不受损坏。首先，将承插法兰放置在中心位置，然后用泡沫塑料或气泡膜包裹，确保法兰的每个边缘都得到适当的缓冲。接下来，将包裹好的法兰放入木箱或塑料托盘中，并使用适当的填充物固定位置，防止在运输过程中移动。然后封闭包装，确保所有开口都牢固密封，以防潮气和灰尘侵入。
