碳钢盲板法兰

              碳钢盲板法兰是由碳钢材料制成的盲板，与管道系统中的法兰连接，起到阻止流体、气体等介质通过、泄漏的作用。碳钢具有较高的强度和刚性，能够承受较大的压力和负荷，同时成本相对较低，是常用的法兰材料之一。盲板法兰广泛应用于石油、化工、天然气、制药、食品等行业的管道系统中，用于封堵管道末端或进行检修。

          碳钢盲板法兰的规格

Sealing Face	RF, FF, FTJ
Size Range	1/2"- 60"/ DN15-DN1500
Pressure Rating	Class 150, 300, 600, 900, 1500, 2500lb
Standard	ASME / ANSI B16.5, ASME B16.47 Series A/B
Carbon Steel	ASTM A105 / A105N

          碳钢盲板法兰的尺寸和重量

              盲板法兰的尺寸可以根据不同的标准和用途有所变化,尺寸一般为1/2”到60”，压力等级分为150#，300#，600#，900#，1500#，2500#

              Class 150 盲板法兰尺寸和重量

NPS	A	C	G	H	I	J	W
	inch	inch	inch	No. of holes	inch	inch	kg/pc
	mm	mm	mm		mm	mm
1/2	3.50	0.44	1.38	4	0.62	2.38	0.42
	88.90	11.20	35.10		15.70	60.45
3/4	3.88	0.50	1.69	4	0.62	2.75	0.61
	98.60	12.70	42.90		15.70	69.85
1	4.25	0.56	2.00	4	0.62	3.12	0.86
	108.00	14.20	50.80		15.70	79.25
1 1/4	4.62	0.62	2.50	4	0.62	3.50	1.17
	117.30	15.70	63.50		15.70	88.90
1 1/2	5.00	0.69	2.88	4	0.62	3.88	1.53
	127.00	17.50	73.15		15.70	98.60
2	6.00	0.75	3.62	4	0.75	4.75	2.42
	152.40	19.10	91.90		19.10	120.70
2 1/2	7.00	0.88	4.12	4	0.75	5.50	3.94
	177.80	22.40	104.60		19.10	139.70
3	7.50	0.94	5.00	4	0.75	6.00	4.93
	190.50	23.90	127.00		19.10	152.40
3 1/2	8.50	0.94	5.50	8	0.75	7.00	6.17
	215.90	23.90	139.70		19.10	177.80
4	9.00	0.94	6.19	8	0.75	7.50	7
	228.60	23.90	157.20		19.10	190.50
5	10.00	0.94	7.31	8	0.88	8.50	8.63
	254.00	23.90	185.70		22.40	215.90
6	11.00	1.00	8.50	8	0.88	9.50	11.3
	279.40	25.40	215.90		22.40	241.30
8	13.50	1.12	10.62	8	0.88	11.75	19.6
	342.90	28.40	269.70		22.40	298.50
10	16.00	1.19	12.75	12	1.00	14.25	28.8
	406.40	30.20	323.90		25.40	362.00
12	19.00	1.25	15.00	12	1.00	17.00	43.2
	482.60	31.75	381.00		25.40	431.80
14	21.00	1.38	16.25	12	1.12	18.75	58.1
	533.40	35.10	412.80		28.40	476.30
16	23.50	1.44	18.50	16	1.12	21.25	76
	596.90	36.60	469.90		28.40	539.80
18	25.00	1.56	21.00	16	1.25	22.75	93.7
	635.00	39.60	533.40		31.75	577.90
20	27.50	1.69	23.00	20	1.25	25.00	122
	698.50	42.90	584.20		31.75	635.00
24	32.00	1.88	27.25	20	1.38	29.50	185
	812.80	47.80	692.20		35.10	749.30

              盲板法兰的密封面型式

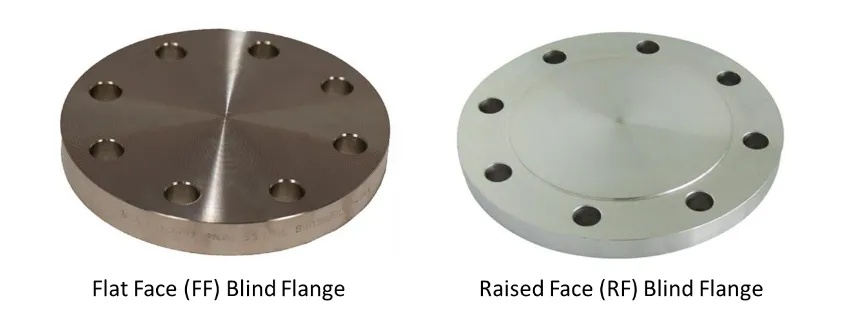

              盲板法兰的密封面型式有突面(RF)、平面(FF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)五种。

              突面密封面：这种密封面在法兰上有一个或多个突起，用于与相应的凹面密封垫片配合。

              平面密封面：平面密封面的密封主要依赖于法兰之间的螺栓连接产生的压紧力，以及密封垫片（如橡胶垫片、石棉垫片等）的变形来填补法兰面之间的微小间隙，从而实现密封。

              凹凸面密封面：这种密封面结合了凸面和凹面的特点，通常用于需要非常紧密密封的应用。凹凸面密封垫片可以提供更好的密封性能，因为它们可以更好地适应法兰面的不规则性。

              榫槽密封面：这种密封面在法兰上有凸起的榫和相应的槽，用于特殊类型的密封垫片，如O型圈或榫槽垫片。这种设计可以提供非常紧密的密封。

              环连接面：环连接面密封面在法兰面上具有一个环形的凹槽，该凹槽用于容纳特定形状的密封环。在螺栓连接产生的压紧力作用下，密封环被压缩并填充到环形凹槽中，形成一道紧密的密封屏障。这种密封方式能够有效地防止介质泄漏，确保管道系统的安全运行。

          碳钢盲板法兰的优点和用途

              盲板法兰作为管道系统中常用的连接元件，具有一系列显著的优点和广泛的用途。

              优点

              ●强度高

              碳钢材质赋予了盲板法兰较高的强度和刚性，能够承受较大的压力和负荷，确保管道系统的稳定性和安全性。

              ●耐腐蚀性好

              盲板法兰能够在一定程度上抵抗腐蚀和氧化，适用于多种工作环境和介质。尽管其耐腐蚀性相对于某些特殊材料有限，但在一般工业环境中表现良好。

              ●成本较低

              由于碳材料普遍且广泛使用，碳钢盲板法兰的成本相对较低。这使其在经济性方面具有一定优势，适用于预算有限的项目。

              ●密封性能好

              通过精确的加工和安装，能够实现良好的密封效果，防止介质泄漏。这有助于保护管道系统免受污染和损坏。

              用途

              ●封堵管道末端

              在管道系统中，有些管道末端可能暂时不需要连接其他设备或管道。此时，可以使用盲板法兰将其封堵住，以防止介质泄漏和污染环境。

              ●隔离和切断

              在需要对管道系统进行维修、清洗或更换设备等操作时，可以使用盲板法兰将需要操作的部分与其他部分隔离开来。这有助于确保维修工作的安全进行，并防止介质泄漏对周围环境造成影响。

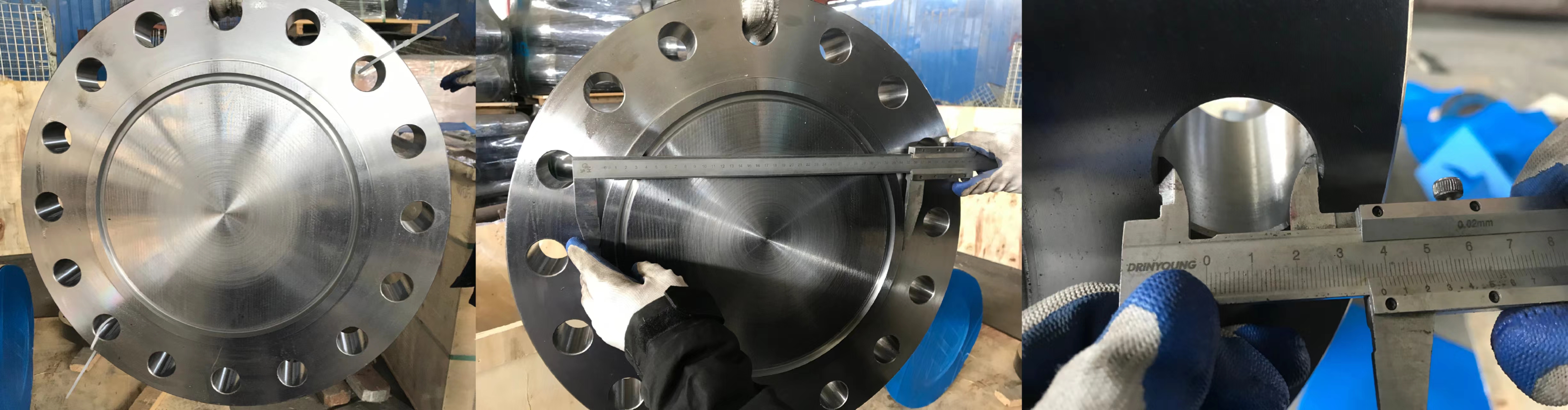

          如何检验盲板法兰

              我们对盲板法兰的检验是很严格的，首先检查盲板法兰表面是否光滑、平整。然后使用量具测量法兰的直径、厚度、孔径等尺寸，确保它们符合设计要求和相关标准。之后将压力施加到法兰盲板上，检测其是否具备足够的承压能力。
