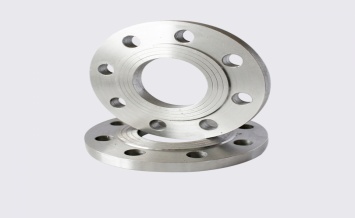

碳钢平焊法兰是一种常用的管道连接元件，主要由碳钢材质制成，通过平焊的方式与管道或其他法兰进行连接。碳钢平焊法兰一般由法兰盘、螺栓孔和密封面等部分组成。法兰盘是连接的主体部分，通过螺栓孔与管道或其他法兰连接；密封面则是确保连接处密封性能的关键部分。
碳钢平焊法兰广泛应用于石油、化工、天然气、船舶、建筑等领域的管道系统中。它们作为管道连接的关键部件，承担着传输介质、承受压力、防止泄漏等重要任务。
碳钢平焊法兰的规格
Sealing Face | RF, FF, FTJ |
Size Range | 1/2" - 24" / DN15 - DN600 |
Pressure Rating | |
Standard | ANSI / ASME B16.5, EN1092-1 |
Carbon Steel | ASTM A105 / A105N |
碳钢平焊法兰尺寸
碳钢平焊法兰的尺寸为1/2”到24”,压力等级有 150#, 300#, 600#, 900#, 1500#, 2500#
压力150碳钢平焊法兰尺寸

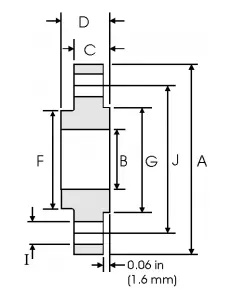

NPS | A | B | C | D | F | G | H | I | J |
inch | inch | inch | inch | inch | inch | No. of Holes | inch | inch | |
mm | mm | mm | mm | mm | mm | mm | mm | ||
1/2 | 3.50 | 0.88 | 0.44 | 0.62 | 1.19 | 1.38 | 4 | 0.62 | 2.38 |
88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 15.70 | 60.45 | ||
3/4 | 3.88 | 1.09 | 0.50 | 0.62 | 1.50 | 1.69 | 4 | 0.62 | 2.75 |
98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 15.70 | 69.85 | ||
1 | 4.25 | 1.36 | 0.56 | 0.69 | 1.94 | 2.00 | 4 | 0.62 | 3.12 |
108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 15.70 | 79.25 | ||
1 1/4 | 4.62 | 1.70 | 0.62 | 0.81 | 2.31 | 2.50 | 4 | 0.62 | 3.50 |
117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 15.70 | 88.90 | ||
1 1/2 | 5.00 | 1.95 | 0.69 | 0.88 | 2.56 | 2.88 | 4 | 0.62 | 3.88 |
127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 15.70 | 98.60 | ||
2 | 6.00 | 2.44 | 0.75 | 1.00 | 3.06 | 3.62 | 4 | 0.75 | 4.75 |
152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 19.10 | 120.70 | ||
2 1/2 | 7.00 | 2.94 | 0.88 | 1.12 | 3.56 | 4.12 | 4 | 0.75 | 5.50 |
177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 104.60 | 19.10 | 139.70 | ||
3 | 7.50 | 3.57 | 0.94 | 1.19 | 4.25 | 5.00 | 4 | 0.75 | 6.00 |
190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 19.10 | 152.40 | ||
3 1/2 | 8.50 | 4.07 | 0.94 | 1.25 | 4.81 | 5.50 | 8 | 0.75 | 7.00 |
215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 19.10 | 177.80 | ||
4 | 9.00 | 4.57 | 0.94 | 1.31 | 5.31 | 6.19 | 8 | 0.75 | 7.50 |
228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 19.10 | 190.50 | ||
5 | 10.00 | 5.66 | 0.94 | 1.44 | 6.44 | 7.31 | 8 | 0.88 | 8.50 |
254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 22.40 | 215.90 | ||
6 | 11.00 | 6.72 | 1.00 | 1.56 | 7.56 | 8.50 | 8 | 0.88 | 9.50 |
279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 22.40 | 241.30 | ||
8 | 13.50 | 8.72 | 1.12 | 1.75 | 9.69 | 10.62 | 8 | 0.88 | 11.75 |
342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 22.40 | 298.50 | ||
10 | 16.00 | 10.88 | 1.19 | 1.94 | 12.00 | 12.75 | 12 | 1.00 | 14.25 |
406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 25.40 | 362.00 | ||
12 | 19.00 | 12.88 | 1.25 | 2.19 | 14.38 | 15.00 | 12 | 1.00 | 17.00 |
482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 25.40 | 431.80 | ||
14 | 21.00 | 14.14 | 1.38 | 2.25 | 15.75 | 16.25 | 12 | 1.12 | 18.75 |
533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 28.40 | 476.30 | ||
16 | 23.50 | 16.16 | 1.44 | 2.50 | 18.00 | 18.50 | 16 | 1.12 | 21.25 |
596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 28.4 | 539.8 | ||
18 | 25.00 | 18.18 | 1.56 | 2.69 | 19.88 | 21.00 | 16 | 1.25 | 22.75 |
635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 31.75 | 577.9 | ||
20 | 27.50 | 20.20 | 1.69 | 2.88 | 22.00 | 23.00 | 20 | 1.25 | 25 |
698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 31.75 | 635 | ||
24 | 32.00 | 24.25 | 1.88 | 3.25 | 26.12 | 27.25 | 20 | 1.38 | 29.5 |
812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 35.1 | 749.3 |
平焊法兰和对焊法兰的对比
平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置，然后再搭焊。平焊法兰适用于压力等级比较低,压力波动、振动及震荡均不严重的管道系统中。
对焊法兰与平焊法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈,此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。
平焊法兰因其成本较低、安装简单而适用于中低压管道系统；而对焊法兰则因其高强度、高密封性和高承载能力而适用于高压和高温管道系统。

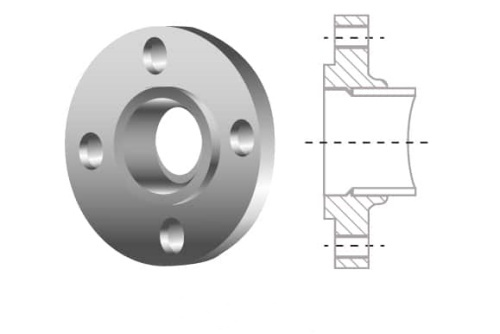

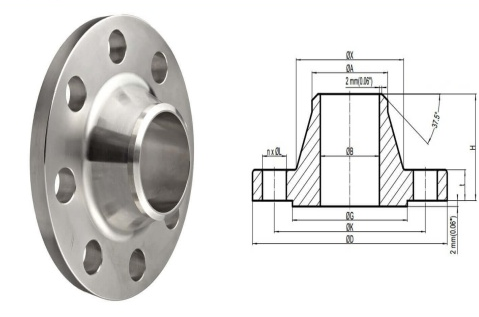

平焊法兰（SO） 对焊法兰（WN）
碳钢平焊法兰的优点
1.制造简单、成本低：碳钢平焊法兰的制造过程相对简单，材料成本也较低，这使得它在经济上具有较大的优势。
2.易于安装：平焊法兰焊接装配时较易对中，安装过程相对简便。
3.密封性能良好：尽管平焊法兰的主要设计缺点是不能完全保证无泄漏，但在适当的设计和维护下，它仍然可以提供良好的密封性能。通过合理的螺栓紧固和垫片选择，可以有效防止介质泄漏。
4.节省空间和重量：平焊法兰的设计紧凑，相较于其他类型的法兰，它可以在一定程度上节省空间和减轻重量。这对于空间有限或需要减轻设备重量的场合尤为重要。
如何检验平焊法兰

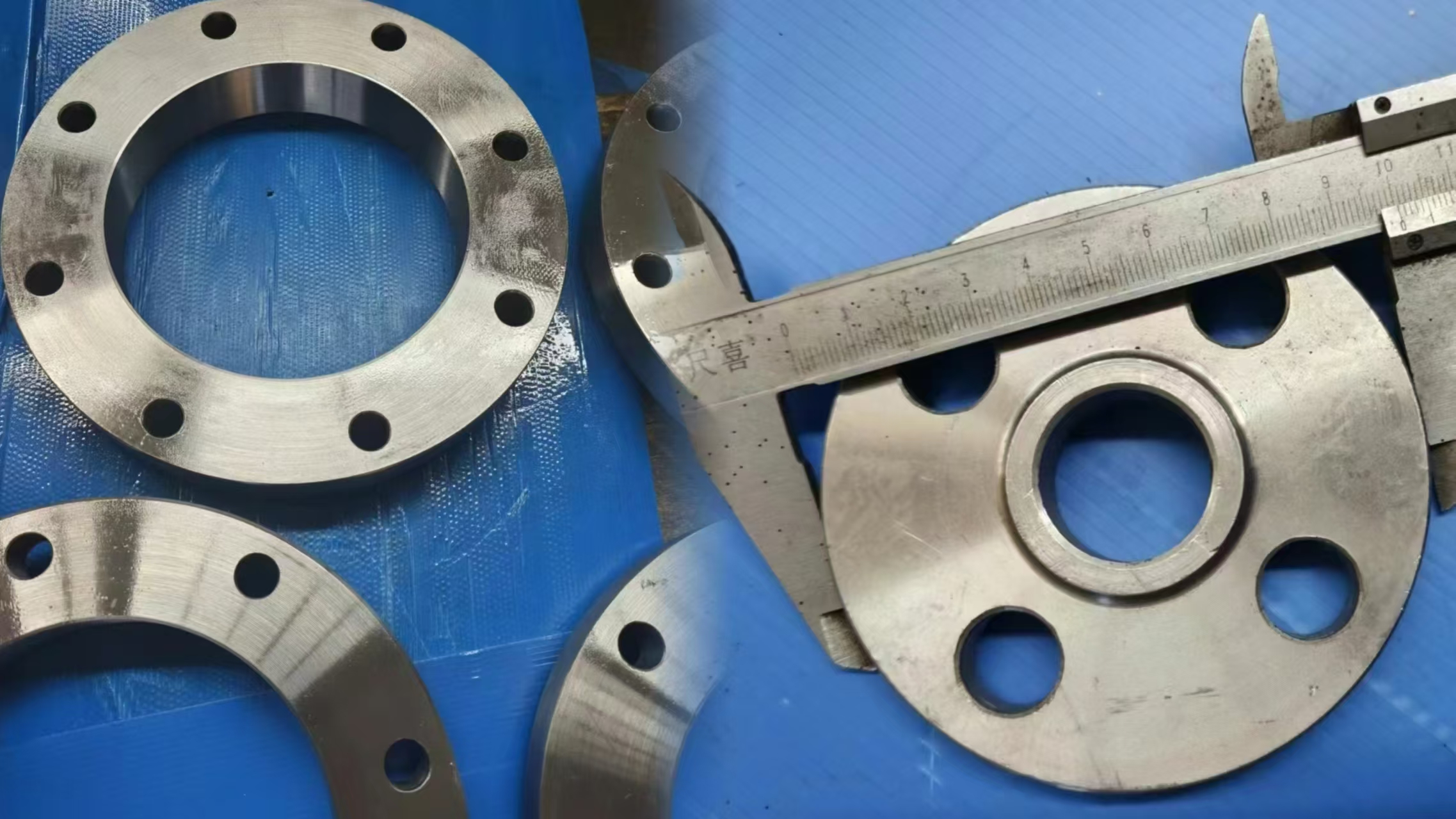

首先通过目视检查法兰表面，确认其是否光滑、平整，通过触摸检查进一步确认法兰表面是否有毛刺、凸起或其他不平整的地方。然后测量法兰的直径、厚度、孔径等关键尺寸，并与标准要求进行对比。之后进行机械性能测试，包括拉伸强度、屈服强度、伸长率等机械性能的测试。
怎样包装平焊法兰
关于碳钢平焊法兰的包装，首先对法兰表面进行清洁，去除油污、灰尘等杂质。然后在法兰表面涂上防锈油或防锈漆，以防运输过程中生锈。将每个法兰单独用塑料薄膜包裹，确保表面不受损。之后将多个法兰用泡沫或软垫隔开，放入木箱中，确保固定不移动。
