同心渐缩管是一种管件，其结构特点是管道的直径逐渐减小，并且管道的中心轴线保持不变，即呈同心状。它在管道系统中起到连接不同管径管道的作用，能够实现流体的平稳过渡，减少流动阻力和能量损失。
它主要用于通风系统、流体传输系统以及各类工业管道系统中，以确保流体在传输过程中的均匀性和稳定性。通过调整管道的直径，同心渐缩管可以适应不同的流量和压力需求，从而提高系统的整体效率。
渐缩管广泛应用于石油、化工、核电、航天、电子等行业的管道系统中，特别是在需要均匀送风或流体传输的场合中，其优势更加明显。
同心异径渐缩管的规格
Shape | Concentric and Eccentric Swage |
Size Range | 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 3 1/2", 4", 5", 6", 8", 10", 12" |
Thickness Schedule | Sch 10 / 20 / 30 / STD / 40 / 60 / XS / 80 / 100 / 120 / 140 / 160 / XXS |
Standard | MSS SP-95, SH/T3419 |
Material | Carbon Steel, Alloy Steel, Stainless Steel, Duplex Stainless Steel |

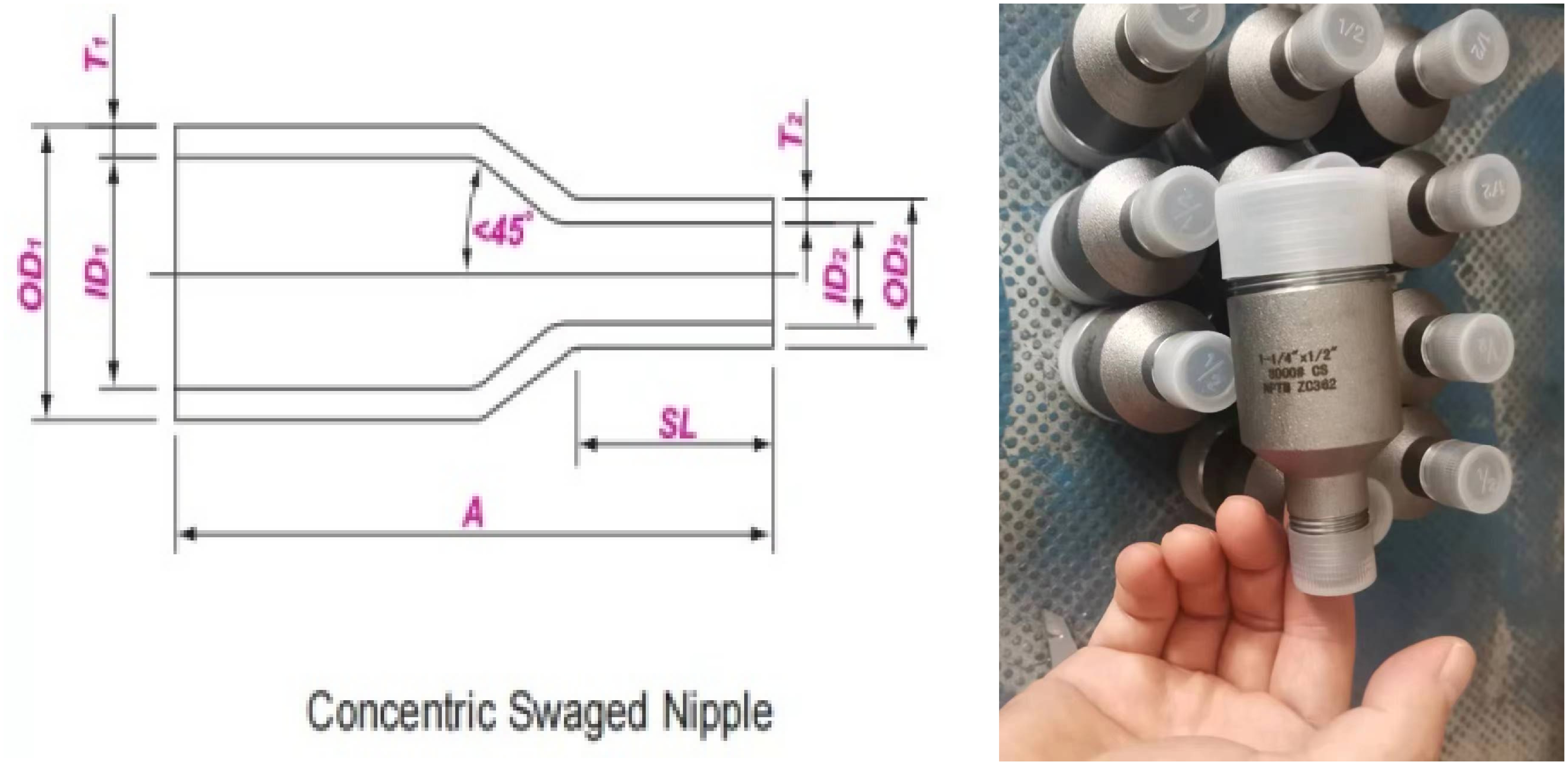

MSS SP-95 异径渐缩管的尺寸
Nominal Size | End to End | Nominal Size | End to End | Nominal Size | End to End | |||
NPS | A | NPS | A | NPS | A | |||
1/4 x 1/8 | 57 | 3 x 1/8 | 178 | 6 x 1/2 | 279 | |||
3/8 x 1/8 | 64 | 3 x 1/4 | 6 x 3/4 | |||||
3/8 x 1/4 | 3 x 3/8 | 6 x 1 | ||||||
1/2 x 1/8 | 70 | 3 x 1/2 | 6 x 1-1/4 | |||||
1/2 x 1/4 | 3 x 3/4 | 6 x 1-1/2 | ||||||
1/2 x 3/8 | 3 x 1 | 6 x 2 | ||||||
3/4 x 1/2 | 76 | 3 x 1-1/4 | 6 x 2-1/2 | |||||
3/4 x 1/8 | 3 x 1-1/2 | 6 x 3 | ||||||
3/4 x 1/4 | 3 x 2 | 6 x 3-1/2 | ||||||
3/4 x 3/8 | 3x 2-1/2 | 6 x 4 | ||||||
1 x 1/8 | 89 | 3-1/2 x 1/8 | 203 | 6 x 5 | ||||
1 x 1/4 | 3-1/2 x 1/4 | 8 x 1 | 330 | |||||
1 x 3/8 | 3-1/2 x 3/8 | 8 x 1-1/4 | ||||||
1 x 1/2 | 3-1/2 x 1/2 | 8 x 1-1/2 | ||||||
1 x 3/4 | 3-1/2 x 3/4 | 8 x 2 | ||||||
1-1/4 x 1/8 | 102 | 3-1/2 x 1 | 8 x 2-1/2 | |||||
1-1/4 x 1/4 | 3-1/2 x 1-1/4 | 8 x 3 | ||||||
1-1/4 x 3/8 | 3-1/2 x 1-1/2 | 8 x 3-1/2 | ||||||
1-1/4 x 1/2 | 3-1/2 x 2 | 8 x 4 | ||||||
1-1/4 x 3/4 | 3-1/2 x 2-1/2 | 8 x 5 | ||||||
1-1/4 x 1 | 3-1/2 x 3 | 8 x 6 | ||||||
1-1/2 x 1/8 | 114 | 4 x 1/4 | 229 | 10 x 2 | 381 | |||
1-1/2 x 1/4 | 4 x 3/8 | 10 x 2-1/2 | ||||||
1-1/2 x 3/8 | 4 x 1/2 | 10 x 3 | ||||||
1-1/2 x 1/2 | 4 x 3/4 | 10 x 3-1/2 | ||||||
1-1/2 x 3/4 | 4 x 1 | 10 x 4 | ||||||
1-1/2 x 1 | 4 x 1-1/4 | 10 x 5 | ||||||
1-1/2 x 1-1/4 | 4 x 1-1/2 | 10 x 6 | ||||||
2 x 1/8 | 165 | 4 x 2 | 10 x 8 | |||||
2 x 1/4 | 4 x 3 | 12 x 2 | 406 | |||||
2 x 3/8 | 4 x 3 1/2 | 12 x 2-1/2 | ||||||
2 x 1/2 | 5 x 1/4 | 279 | 12 x 3 | |||||
2 x 3/4 | 5 x 3/8 | 12 x 3-1/2 | ||||||
2 x 1 | 5 x 1/2 | 12 x 4 | ||||||
2 x 1-1/4 | 5 x 3/4 | 12 x 5 | ||||||
2 x 1-1/2 | 5 x 1 | 12 x 6 | ||||||
2-1/2 x 1/8 | 178 | 5 x 1-1/4 | 12 x 8 | |||||
2-1/2 x 1/4 | 5 x 1-1/2 | 12 x 10 | ||||||
2-1/2 x 3/8 | 5 x 2 | |||||||
2-1/2 x 1/2 | 5 x 2-1/2 | |||||||
2-1/2 x 3/4 | 5 x 3 | |||||||
2-1/2 x 1 | 5 x 3-1/2 | |||||||
2-1/2 x 1-1/4 | 5 x 4 | |||||||
2-1/2 x 1-1/2 | ||||||||
2-1/2 x 2 |
渐缩管的公差
公称尺寸 | 端部外径 | 端部内径 | 端面至端面 | 壁厚 | ||
DN | NPS | OD | ID | A | T | |
平口端部 | 其它端部 | |||||
6~10 | 1/8~3/8 | +0.4 | ±0.8 | ±0.8 | ±1.6 | 不小于公称 |
15~40 | 1/2~1 1/2 | +0.4 | +1.6 | ±0.8 | ±1.6 | |
50~65 | 2~2 1/2 | ±0.8 | +1.6 | ±0.8 | ±3.2 | |
80~100 | 3~4 | ±0.8 | ± 1.6 | ±1.6 | ±3.2 | |
125~150 | 5~6 | +2.4 | +2.4 | ±1.6 | ±4.8 | |
200~300 | 8~12 | +4.0 | +4.0 | ±3.2 | ±6.4 | |
渐缩管的端部连接型式
渐缩管的端部连接型式包括坡口端(BE)、平口端(PE)、锥管螺纹端(TE)或其它型式。常用的连接型式(代号)如下:
两端坡口(BBE)
两端平口(PBE)
两端螺纹(TBE)
大端坡口/小端平口(BLE/PSE)
大端坡口/小端螺纹(BLE/TSE)
大端平口/小端坡口(PLE/BSE)
大端平口/小端螺纹(PLE/TSE)
大端螺纹/小端坡口(TLE/BSE)
大端螺纹/小端平口(TLE/PSE)
小端坡口/大端平口(BSE/PLE)
小端坡口/大端螺纹(BSEITLE)
小端平口/大端坡口(PSE/BLE)
小端平口/大端螺纹(PSE/TLE)
小端螺纹/大端坡口(TSE/BLE)
小端螺纹/大端平口(TSE/PLE)
MSS SP-95 管件

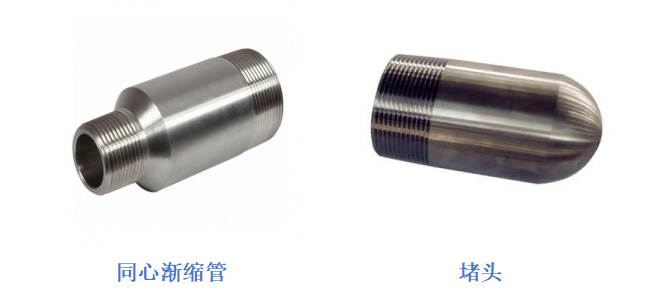

MSS SP-95 标准下有渐缩管和堵头两种管件，其中渐缩管分为同心渐缩管和偏心渐缩管，堵头有多种类型，常见的有圆形堵头和平头堵头。
堵头是一种用于封闭管道端部的管件。在管道系统中，当某一段管道暂时不需要连接其他部分，或者需要进行测试、维修时，使用堵头将管道端部密封起来，防止流体泄漏或异物进入管道。它是一种固体塞，在管道系统中用作隔离装置，它有一个带圆形封闭端部的螺纹接头，用于密封管道的末端或堵塞孔。
MSS SP - 95 标准允许堵头采用多种材质制造，包括碳钢、不锈钢、合金钢等。碳钢堵头成本较低，适用于一般的非腐蚀性流体管道系统。不锈钢堵头具有良好的耐腐蚀性，常用于食品、制药、化工等对卫生和耐腐蚀性要求较高的管道系统。合金钢堵头则可用于高温、高压等特殊工况下的管道系统，例如铬钼合金钢堵头可承受较高的温度和压力，适用于石油化工行业中的高温蒸汽管道或高压油管道。
